Descripción

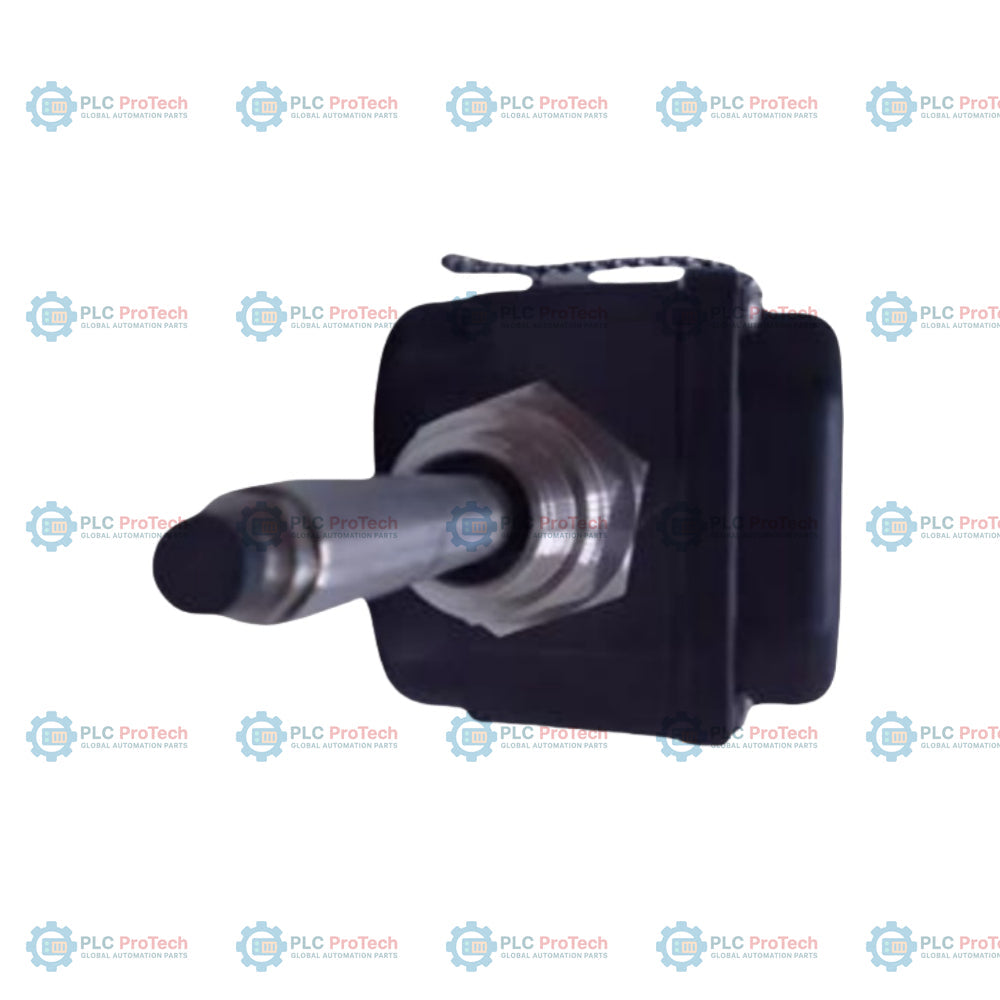

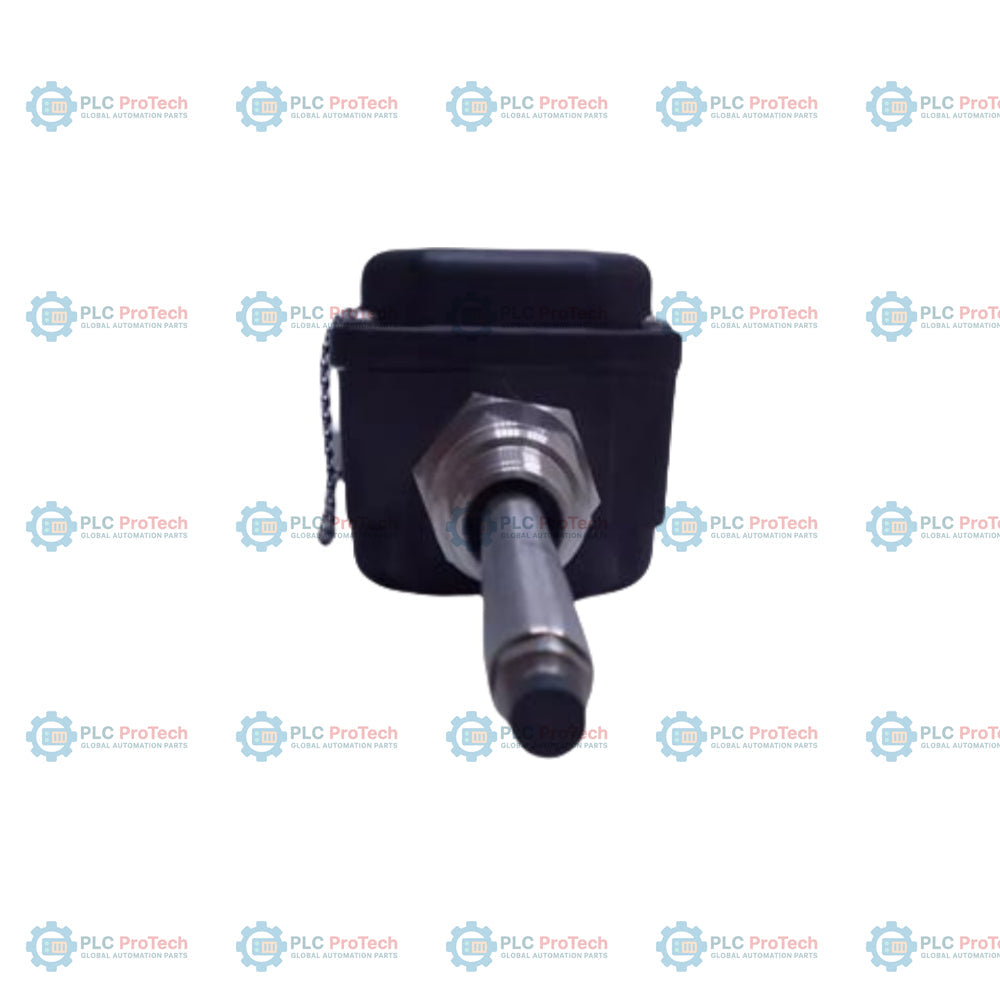

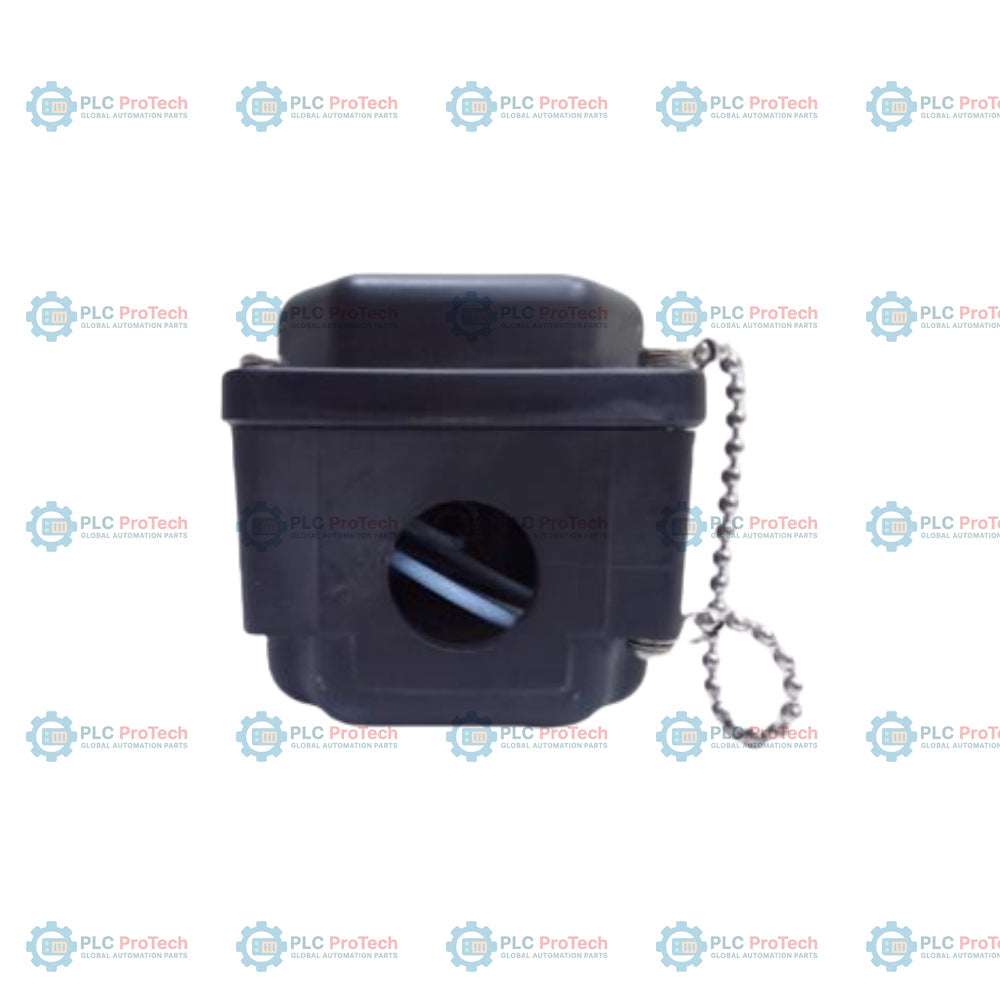

La opción 28 (sonda de 8 mm 3300 XL con múltiples homologaciones), la opción 11 (adaptador separador de 110 mm) y la opción 265 (penetración de la sonda de 265 mm) especifican esta configuración métrica de transductor integrado: 330881-28-11-265-00-02. Este transductor de proximidad PROXPAC XL funciona como un sistema de medición de corrientes parásitas autónomo, integrando tanto la sonda de proximidad como el sensor Proximitor en una única carcasa resistente.

A diferencia de los sistemas estándar de sondas de proximidad no integrados, esta configuración elimina la necesidad de un cable de extensión y de una envolvente de sensor remota independiente. Simplifica la instalación al dirigir el cableado de campo directamente desde el monitor hasta la carcasa local de PPS. La sonda integrada de 8 mm 3300 XL está protegida dentro de una camisa ajustable con una longitud de penetración de 265 mm, sostenida por un adaptador separador de 110 mm y montada firmemente mediante una rosca de montaje NPT de 3/4-14.

Características

• La opción 28 integra una sonda de proximidad de 8 mm 3300 XL con múltiples homologaciones para áreas peligrosas.
• La opción 11 proporciona un adaptador separador métrico de 110 mm para posicionar la carcasa alejada de la carcasa de la máquina.
• La opción 265 especifica una longitud de penetración de la sonda de 265 mm para un posicionamiento preciso de gran alcance.
• La opción 00 no incluye accesorios para conductos; en su lugar, suministra dos tapones ciegos y dos arandelas de sellado.
• La opción 02 proporciona una interfaz de rosca de montaje NPT de 3/4-14.
• La carcasa de sulfuro de polifenileno (PPS) reforzado con fibra de vidrio y conductora protege la electrónica interna y disipa las cargas electrostáticas.
• El diseño de conexión directa a terminales elimina la necesidad de cables de extensión entre la sonda y el sensor.
• Los sellos de la envolvente con clasificación Tipo 4X e IP66 protegen contra entornos industriales severos.

Aplicaciones

Este conjunto de transductor integrado se utiliza en entornos de protección de maquinaria rotativa industrial donde los sistemas de proximidad estándar de componentes separados presentan dificultades de cableado o tendido. Entre las aplicaciones típicas se incluyen:

• Medición de vibración radial y posición axial en turbinas, compresores y bombas industriales.
• Supervisión de desplazamiento sin contacto montada en la carcasa.
• Entornos adversos que requieren resistencia química y a la humedad de exposición directa, con clasificación Tipo 4X e IP66.
• Instalaciones en las que es necesario reducir la cantidad de componentes, envolventes y cables intermedios.

Información para pedidos

Especificaciones técnicas

Directrices de instalación

Para garantizar la instalación correcta del conjunto PROXPAC XL, observe las siguientes recomendaciones de ingeniería:

• Ajuste de la separación: La separación objetivo estándar recomendada es de 1,27 mm (50 mils), que corresponde al punto medio del rango de calibración lineal.
• Soporte del manguito: Cuando la suma de la Dimensión B (separación) y la Dimensión C (penetración) supere 305 mm (12,0 pulg), aplique un soporte adicional del manguito cerca de la sonda para rigidizar el conjunto y evitar vibraciones resonantes.
• Límites de par: Apriete la tuerca de retención de la carcasa a 29,5 N-m (260 lb-pulg) y la contratuerca de bloqueo del manguito de la sonda a 39,3 N-m (350 lb-pulg).
• Cableado de campo: Utilice cableado de campo de par trenzado apantallado de 3 conductores (16 a 24 AWG) para tendidos de hasta 305 metros (1000 pies) entre el transductor y el sistema de monitoreo. Mantenga el apantallamiento aislado hasta llegar a la conexión común a tierra del bastidor de monitoreo.

Conformidad y certificaciones

Los componentes integrados dentro del conjunto cumplen las siguientes normas de seguridad y eléctricas:

• Normas de CEM: EN 61000-6-2 (inmunidad para entornos industriales) y EN 61000-6-4 (emisiones para entornos industriales).
• Grado de protección de la envolvente: Clasificación IP66 y NEMA tipo 4X verificada para resistencia a la humedad y al agua dirigida mediante manguera.
• Homologaciones para áreas peligrosas (opción 28): Certificado para aplicaciones intrínsecamente seguras (Ex ia IIC T4/T5 Ga) y antichispas/seguridad aumentada (Ex nA/ec IIC T4/T5 Gc) cuando se instala con barreras o aisladores adecuados.
