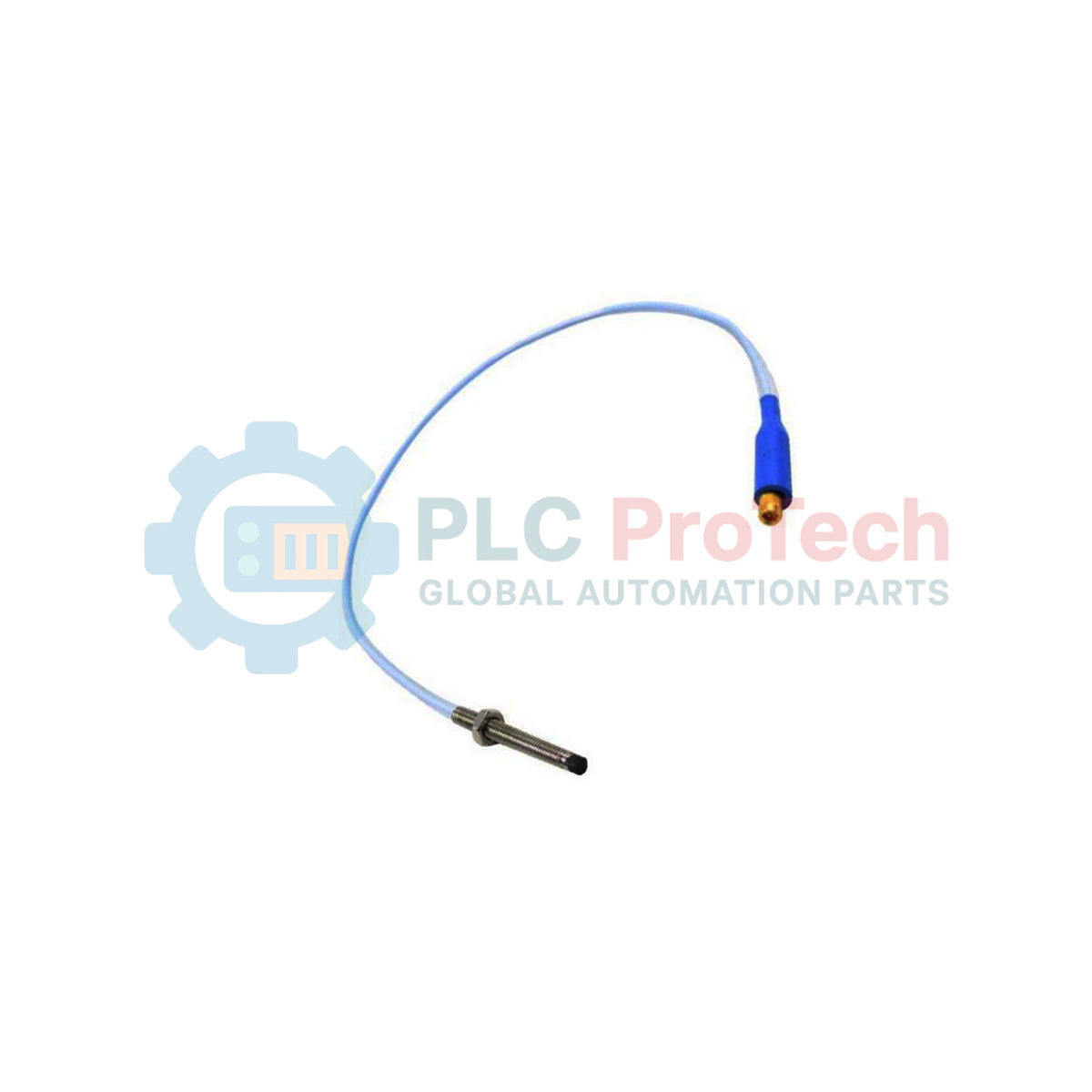

Sonda de proximidad Bently Nevada 330901-00-15-70-02-CN 3300 NSv

Descripción

Diseñada para monitorear la vibración radial y la posición axial en maquinaria con limitaciones de espacio, la Bently Nevada 330901-00-15-70-02-CN es una sonda de proximidad de grado industrial perteneciente a la serie especializada 3300 NSv. Este sensor está diseñado para aplicaciones con diámetros de objetivo pequeños o holguras de instalación limitadas, y funciona con un cable coaxial de 75 ohmios con aislamiento de propileno fluorado (FEP). Con una longitud sin rosca de 0,0 pulgadas, una longitud total de carcasa de 1,5 pulgadas y una longitud total de cable de 7,0 metros (23,0 pies), este sistema termina en un conector coaxial miniatura ClickLoc para garantizar una conexión fiable en entornos industriales exigentes.

Características

• Geometría optimizada de la punta de la sonda, diseñada específicamente para objetivos de eje pequeños y holguras radiales reducidas.
• La carcasa de la sonda de acero inoxidable AISI304 resistente a la corrosión es adecuada para entornos con fluidos agresivos.
• El material de la punta de la sonda, fabricado de sulfuro de polifenileno (PPS), proporciona una protección robusta contra el desgaste mecánico y la exposición química.
• El conector coaxial miniatura ClickLoc integrado garantiza una conexión eléctrica estable y resistente a la humedad.
• Aislamiento de cable de propileno fluorado (FEP) de gran durabilidad, que ofrece excelente estabilidad térmica y resistencia química.

Aplicaciones

• Mediciones de vibración radial y empuje axial en ejes giratorios de alta velocidad y pequeño diámetro.
• Monitoreo de la holgura de cojinetes de película fluida en bombas auxiliares, sopladores y turboexpansores compactos.
• Protección de maquinaria y monitoreo de condiciones en refinerías petroquímicas, instalaciones de generación eléctrica y plantas de procesamiento de gas.
• Cajas de engranajes industriales cerradas y turbocompresores de alta velocidad con espacio de montaje limitado.

Tabla de especificaciones técnicas

Información empírica de ingeniería

Modelos alternativos y compatibilidad: La sonda 3300 NSv es altamente especializada y está diseñada exclusivamente para utilizarse con el sensor Proximitor 3300 NSv. No puede combinarse con sensores Proximitor estándar 3300 XL de 5 mm, 8 mm u 11 mm. La combinación de sondas y sensores incompatibles modifica la sintonización del campo de RF, lo que provoca graves errores de medición, una salida no lineal o un fallo completo de la calibración del sistema.

Problemas de aplicación y notas de ingeniería: Debido a que el sistema NSv está optimizado para objetivos de pequeño diámetro, es excepcionalmente sensible a la excentricidad magnética y mecánica (arañazos, abolladuras e inconsistencias del material) en el área objetivo del eje. Asegúrese de que la superficie objetivo del eje esté rectificada, pulida y desmagnetizada para minimizar las señales de excentricidad eléctrica que el sistema podría interpretar erróneamente como vibración real del eje.

Consejos de puesta en servicio y cableado: Al tender el cable integrado de la sonda de 7,0 metros, respete las especificaciones del radio mínimo de curvatura para evitar dañar el blindaje coaxial interno. Utilice herramientas especializadas para conectores ClickLoc durante la conexión final y asegúrese de que la unión del conector esté aislada con cinta autoamalgamante o manguitos de silicona si hay humedad o salpicaduras de aceite en la caja de conexiones.

Directrices de instalación
