Descripción

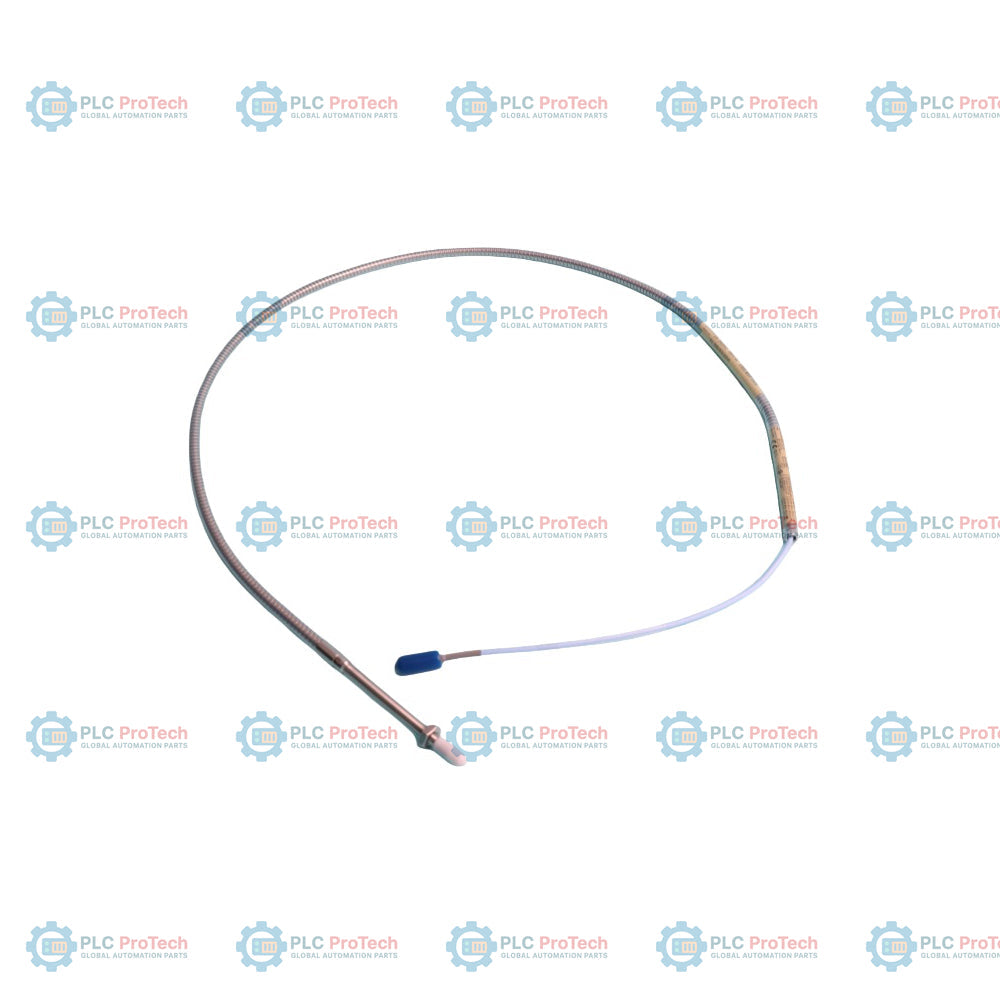

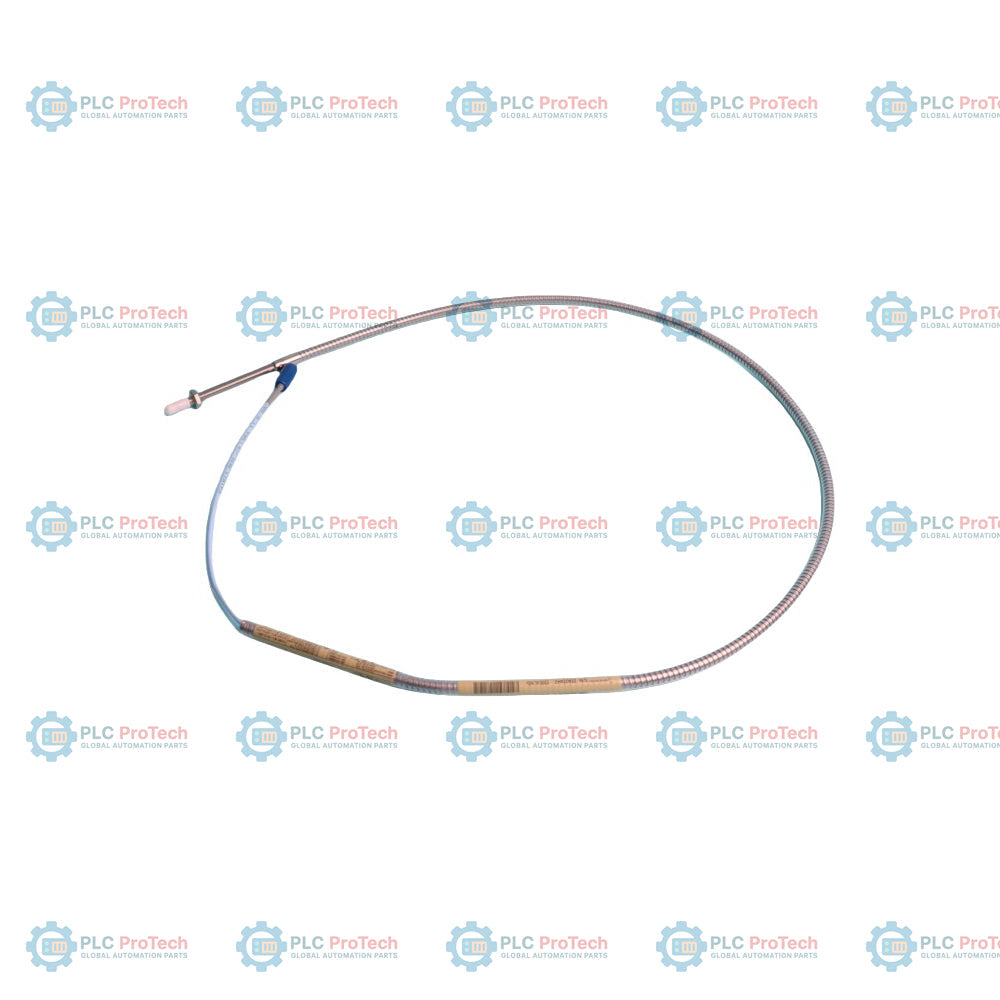

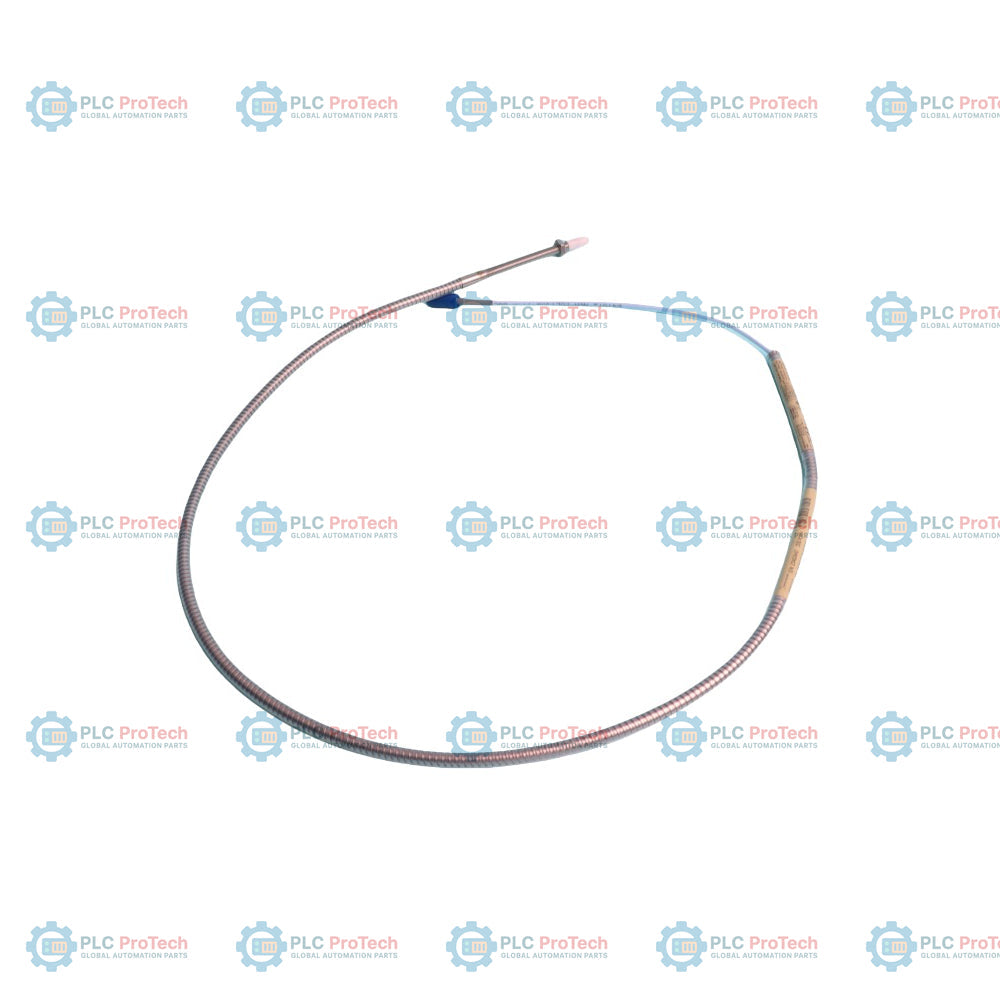

330902-00-30-05-02-05 especifica esta configuración estándar de la Sonda de proximidad 3300 NSv, con una rosca 1/4-28 UNF y armadura de acero inoxidable integrada, 0,0 pulg. de longitud sin rosca, 3,0 pulg. de longitud total de la carcasa, 0,5 m (20 pulg.) de longitud total de la sonda, un conector coaxial miniatura ClickLoc en un cable estándar y múltiples homologaciones de organismos.

Esta configuración de sonda con armadura protege el cable coaxial aislado con FEP de 75 ohmios contra el desgaste físico y los daños ambientales dentro de carcasas de maquinaria estrechas. Funciona dentro del sistema de transductor 3300 XL NSv, conectándose a un cable de extensión 330930 y a un sensor Proximitor 330980 para medir el desplazamiento estático y dinámico sin contacto en máquinas con áreas objetivo reducidas o restricciones de espacio libre.

Características

• Sonda roscada de montaje estándar con configuración de rosca 1/4-28 UNF-2A y armadura de acero inoxidable integrada.
• Longitud sin rosca de la opción 00, que proporciona una carcasa totalmente roscada de 3,0 pulg. (opción 30) para un ajuste flexible de la profundidad.
• Longitud total de la sonda de 0,5 m (20 pulg.) (opción 05), con cable coaxial estándar aislado con FEP de 75 ohmios.
• Conector coaxial macho miniatura ClickLoc (opción 02) para un bloqueo seguro sin herramientas.
• Paquete de múltiples homologaciones de la opción 05 que cubre certificaciones para áreas peligrosas (CSA, ATEX, IECEx).
• Material de la punta de la sonda de sulfuro de polifenileno (PPS), moldeado con la tecnología TipLoc patentada para una unión mecánica resistente.
• Diseño CableLoc patentado que proporciona hasta 220 N (50 lb) de resistencia a la tracción entre la carcasa de la sonda y el cable.

Aplicaciones

• Monitoreo de vibración y posición radial en ejes con cojinetes de película de fluido de menos de 51 mm (2,0 pulg.).
• Mediciones de posición axial (empuje) en objetivos planos de menos de 15 mm (0,6 pulg.).
• Compresores de aire centrífugos, compresores de refrigeración y compresores de gas de proceso de alta velocidad.
• Turbinas de gas aeroderivadas y maquinaria con espacios libres muy restringidos en contrataladros, vistas laterales o vistas posteriores.
• Generación de señales de tacómetro, velocidad cero y referencia de fase (Keyphasor).

Información para pedidos

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que el cable y la armadura de la sonda respeten el radio de curvatura mínimo de 25,4 mm (1,0 in) durante la instalación y el tendido.
• Apriete la carcasa de la sonda 1/4-28 UNF al par de instalación recomendado de 5,1 N m (45 in lb); no exceda el límite máximo nominal de 7,3 N m (65 in lb) para evitar daños en la carcasa.
• Asegúrese de que la longitud sin rosca de la sonda sea al menos 0,7 pulgadas menor que la longitud de la carcasa para mantener el soporte estructural.
• Utilice un ajuste mecánico de la separación de 1,0 mm (40 mil) para colocar el sistema en el centro de su rango lineal de 1,5 mm.
• Proteja las conexiones estándar entre la sonda y el cable de extensión utilizando protectores de conectores o cinta de silicona para evitar la entrada de aceite y humedad. No aplique cinta de silicona si está expuesta a aceite de turbina.

Cumplimiento y certificaciones

• CSA/NRTL/C: Clase I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III (seguridad intrínseca)
• ATEX/IECEx: Ex ia IIC T5...T1 Ga (EPL Ga), Ex ia IIIC T90 degC...T280 degC Dc (EPL Dc), Ex nA/ec IIC T5...T1 Gc (EPL Gc)
• Directiva EMC: 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Directiva RoHS: 2011/65/UE
