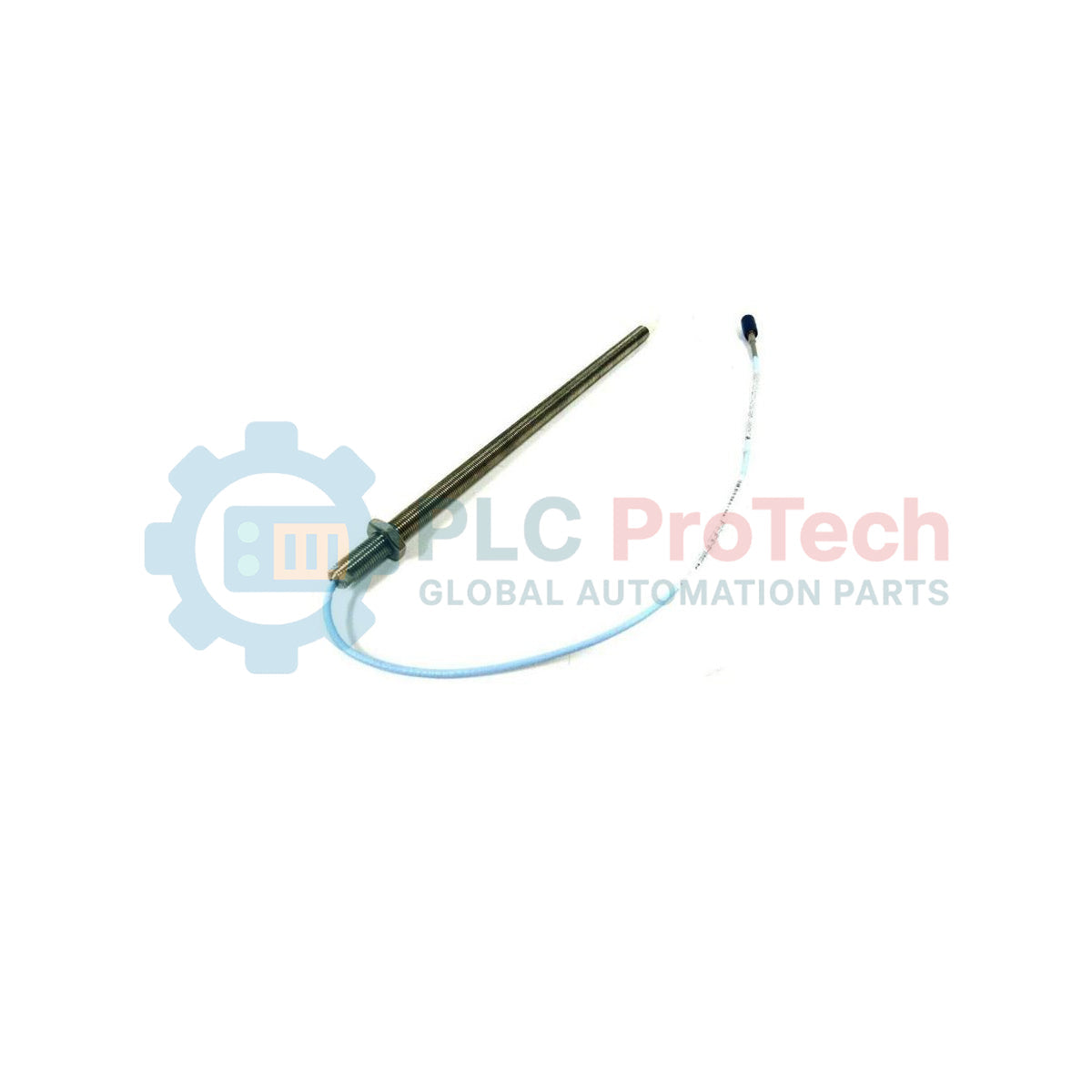

Bently Nevada 330905-00-05-10-11-00 3300 NSv Sonda de proximidad

Descripción

Diseñado para resolver mediciones exigentes de vibración y desplazamiento sin contacto en espacios reducidos, el Bently Nevada 330905-00-05-10-11-00 es un sensor industrial de corrientes parásitas optimizado para maquinaria turbomáquinas de alta velocidad con áreas de objetivo pequeñas. Este transductor cuenta con un cuerpo roscado M10 x 1 sin armadura interna, integrado con un resistente cable FluidLoc que evita la migración de líquidos a lo largo del recorrido del cable. Con una longitud total de 1,0 metros y carcasas protectoras para los conectores, garantiza datos de estado de la máquina altamente fiables en entornos peligrosos, con mucha vibración o sumergidos en líquidos.

Características

• Rendimiento con objetivos pequeños: Calibrado específicamente para diámetros de objetivo inferiores a 9,5 mm, lo que minimiza los errores de diafonía y de efecto de borde.
• Construcción FluidLoc: Evita que los aceites del proceso, los fluidos de refrigeración o la humedad migren a través de la estructura interna del cable hasta la caja de conexiones.
• Robusta armadura de acero inoxidable: Protegido por una armadura flexible de acero inoxidable de alta resistencia sobre el cable coaxial para soportar el desgaste mecánico.
• Conexiones protegidas: Se suministra con protectores de conectores preinstalados para proteger las delicadas terminaciones coaxiales contra residuos y humedad del entorno.

Aplicaciones

• Monitoreo de vibración radial y posición axial en turbinas de vapor y gas de alta velocidad.
• Alineación dinámica del eje y perfilado del descentramiento de bombas centrífugas.
• Mediciones de posición axial dentro de alojamientos de cojinetes estrechos.
• Instalaciones donde hay niebla de aceite, humedad intensa o salpicaduras de productos químicos del proceso.

Especificaciones técnicas

Información de ingeniería empírica

Modelos alternativos y compatibilidad

El 3300 NSv (variante de sistema estrecho) está diseñado específicamente para geometrías de objetivo más pequeñas que las compatibles con los sensores estándar 3300 XL de 8 mm. Esta sonda solo debe combinarse con un sensor Proximitor 3300 NSv correspondiente. Intercambiar esta sonda con un Proximitor estándar 3300 XL de 5 mm u 8 mm provocará una desviación grave de la curva de calibración y lecturas dinámicas no válidas.

Errores de aplicación y notas de ingeniería

Asegúrese de que no haya estructuras metálicas ni componentes de maquinaria adyacentes dentro de la zona de exclusión lateral de la sonda (normalmente, un radio de 15 mm alrededor de la punta de la sonda). La proximidad a superficies metálicas ajenas alterará el campo de corrientes parásitas, lo que provocará una respuesta de voltaje a distancia artificialmente reducida. Mantenga la estabilidad térmica en el soporte de montaje, ya que una expansión física excesiva puede desplazar el punto de calibración de la separación física.

Consejos de puesta en servicio y cableado

Al tender el cable blindado, mantenga un radio de curvatura físico mínimo de 25 mm. No aplique un par excesivo a las roscas M10; utilice una llave dinamométrica calibrada para fijar el cuerpo de la sonda sin dañar las roscas ni aplastar el conjunto de bobina interno. Los protectores de los conectores deben permanecer instalados para aislar la interfaz coaxial de posibles conexiones a tierra en sumideros de turbina con abundante líquido.

Directrices de instalación
