Descripción

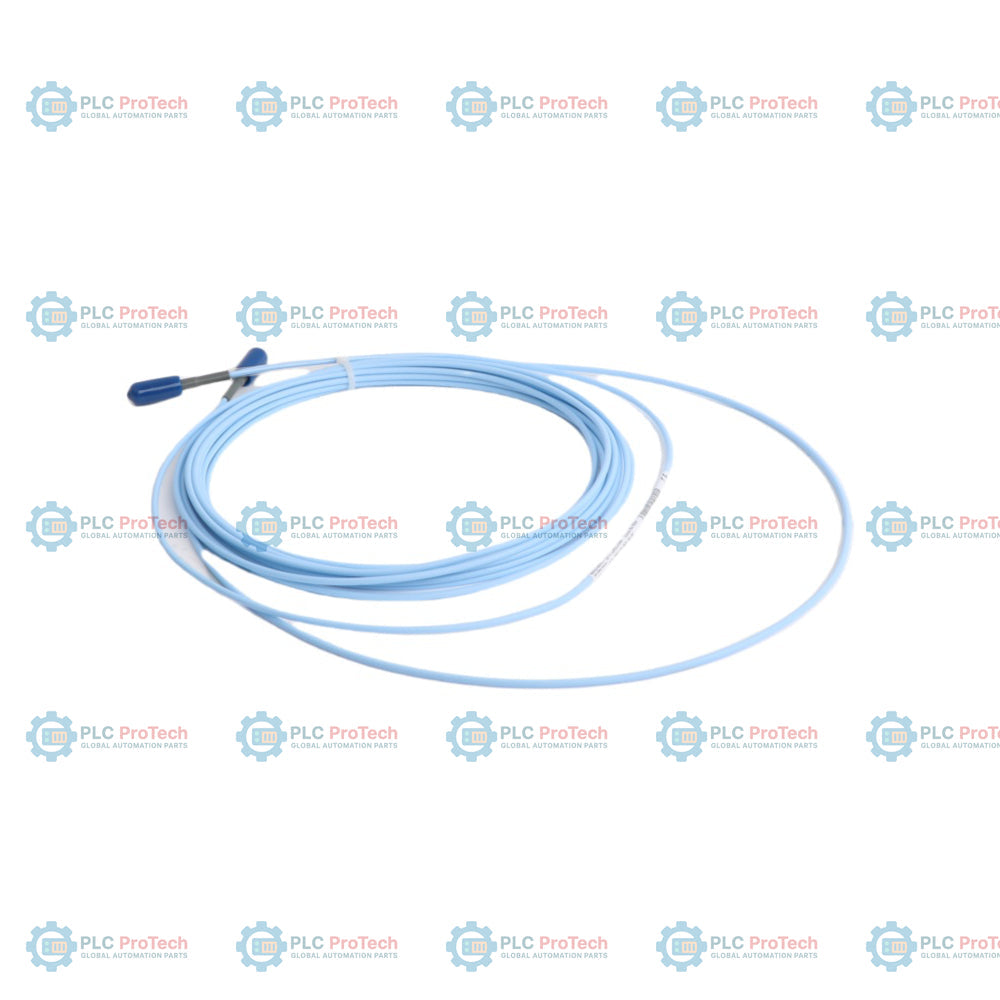

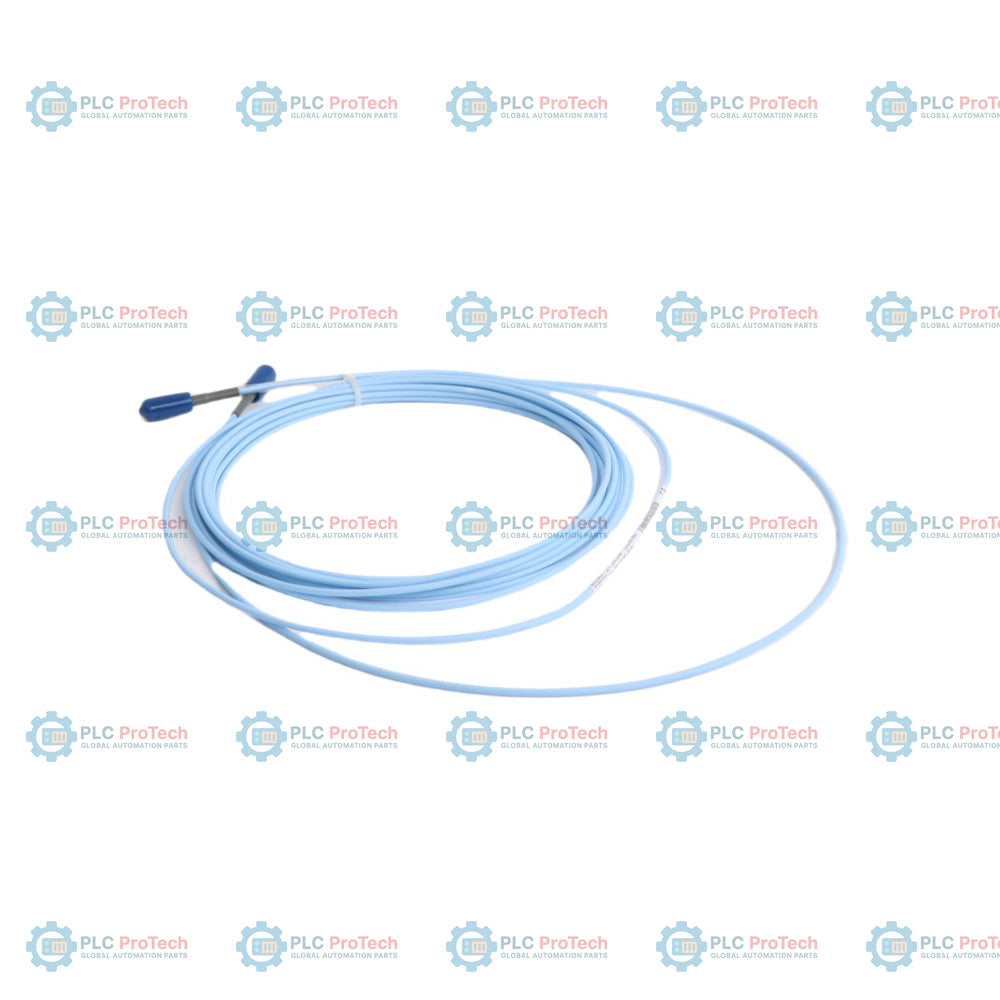

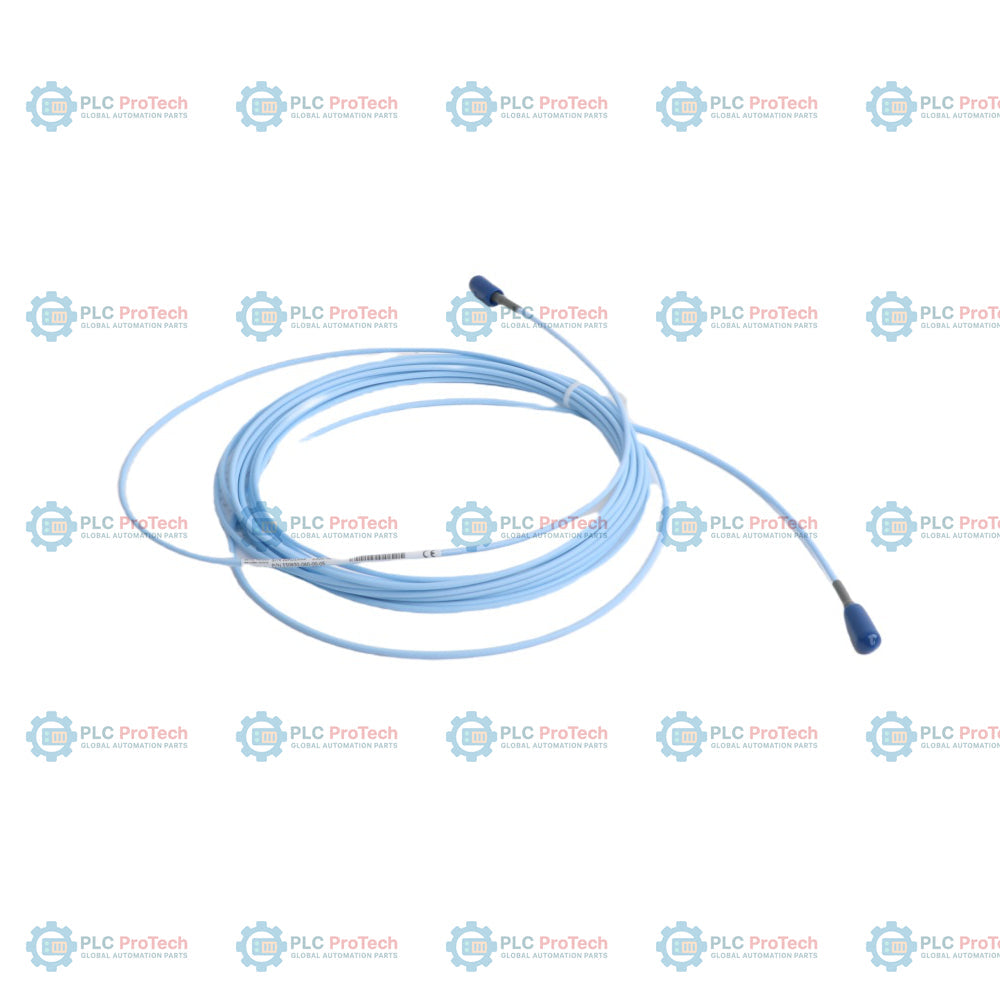

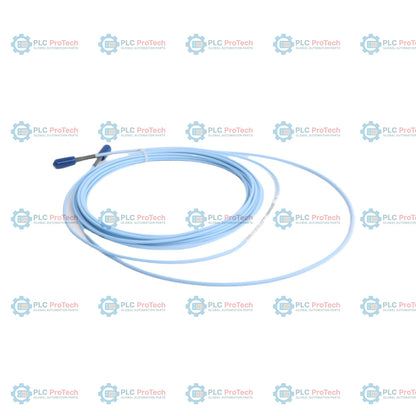

Un cable coaxial sin armadura de 6,0 m (Opción 00) con múltiples homologaciones para áreas peligrosas (Opción 05) define la configuración del cable de extensión 3300 NSv 330930-060-00-05. Esta variante física proporciona la conexión intermedia entre una sonda de proximidad 3300 NSv y un sensor Proximitor 3300 XL NSv, completando un circuito de sistema de transductor de 7,0 m cuando se combina con una sonda de 1,0 m. Al omitir la armadura exterior de acero inoxidable, esta configuración mantiene una gran flexibilidad del cable y un diámetro exterior reducido, lo que facilita el tendido a través de conductos protectores estrechos o bandejas de cables complejas.

A diferencia de configuraciones similares, como la 330930-060-01-05 con armadura o los modelos que utilizan protectores de conector integrados, la 330930-060-00-05 sin armadura emplea una cubierta exterior estándar sobre su núcleo coaxial blindado. El sistema se utiliza para mediciones de desplazamiento por corrientes parásitas sin contacto en maquinaria rotativa industrial cuando el espacio de instalación es limitado, las geometrías de los objetivos son pequeñas o los sistemas de proximidad de diámetro estándar no caben físicamente.

Características

• La Opción 060 especifica una longitud física del cable de 6,0 metros (19,7 pies), que se combina con una sonda de proximidad de 1,0 m para formar una longitud de sistema de 7,0 m.
• La Opción 00 proporciona una estructura de cable coaxial flexible y sin armadura para facilitar al máximo el tendido en espacios reducidos.
• El paquete de múltiples homologaciones de la Opción 05 permite la instalación en zonas internacionales clasificadas como peligrosas.
• Los conectores coaxiales ClickLoc de latón chapado en oro proporcionan un contacto eléctrico de baja resistencia y un acoplamiento seguro sin herramientas.
• La cubierta aislante exterior de FEP resiste la humedad, la exposición a sustancias químicas y las temperaturas elevadas de operación.

Aplicaciones

Este cable se utiliza en sistemas de monitoreo de maquinaria rotativa, incluidos:

• Turbinas de gas aeroderivadas y turbinas industriales compactas con holguras internas limitadas.
• Mediciones de vibración radial del eje y posición axial en maquinaria de diámetro pequeño.
• Compresores centrífugos de alta velocidad y turbocompresores que requieren un montaje con poco espacio disponible.
• Monitoreo de la holgura de cojinetes de película de fluido en bombas auxiliares, ventiladores y generadores.

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

El cable cuenta con un conector coaxial macho ClickLoc miniatura en un extremo (que se conecta al conector hembra de la sonda de proximidad 3300 NSv) y un conector coaxial hembra ClickLoc miniatura en el otro extremo (que se conecta al conector macho del sensor Proximitor 3300 XL NSv). Durante el montaje, el par de apriete debe limitarse al apriete manual más un máximo de 0.56 N m (5 in lb).

Pautas de instalación

• Asegúrese de que la longitud física combinada de la sonda de proximidad y el cable de extensión coincida con la longitud calibrada del sistema del sensor Proximitor (por ejemplo, una sonda de 1.0 m más un cable de extensión de 6.0 m para un sistema de 7.0 m).
• Mantenga un radio de curvatura mínimo de 25.4 mm (1.0 in) en todas las secciones del tendido del cable para evitar desajustes de impedancia o daños en los conductores.
• Evite tender el cable sin armadura sobre bordes metálicos afilados o superficies de alta abrasión sin utilizar un conducto protector adecuado.
• Verifique que los conectores coaxiales ClickLoc estén completamente limpios y secos antes de conectarlos. Asegure la conexión apretándola a mano para garantizar un contacto firme.
• En entornos con mucha humedad o salpicaduras de líquido, proteja los conectores con un kit protector de conectores o cinta de silicona autofusionable para evitar la entrada de fluidos.

Conformidad y certificaciones

El cable de extensión 330930-060-00-05 incluye el paquete de aprobaciones múltiples de la Opción 05. Este incluye certificaciones para instalaciones en áreas peligrosas:

• ATEX/IECEx: intrínsecamente seguro (Ex ia IIC T5...T1 Ga, Ex ia IIIC Dc) y sin chispas (Ex nA/Ex ec IIC T5...T1 Gc)
• CSA/Norteamérica: Clase I, División 1, Grupos A, B, C y D; Clase II, Grupos E, F y G; Clase III
• NEPSI: certificación para áreas peligrosas conforme a las normas nacionales chinas
