Descripción

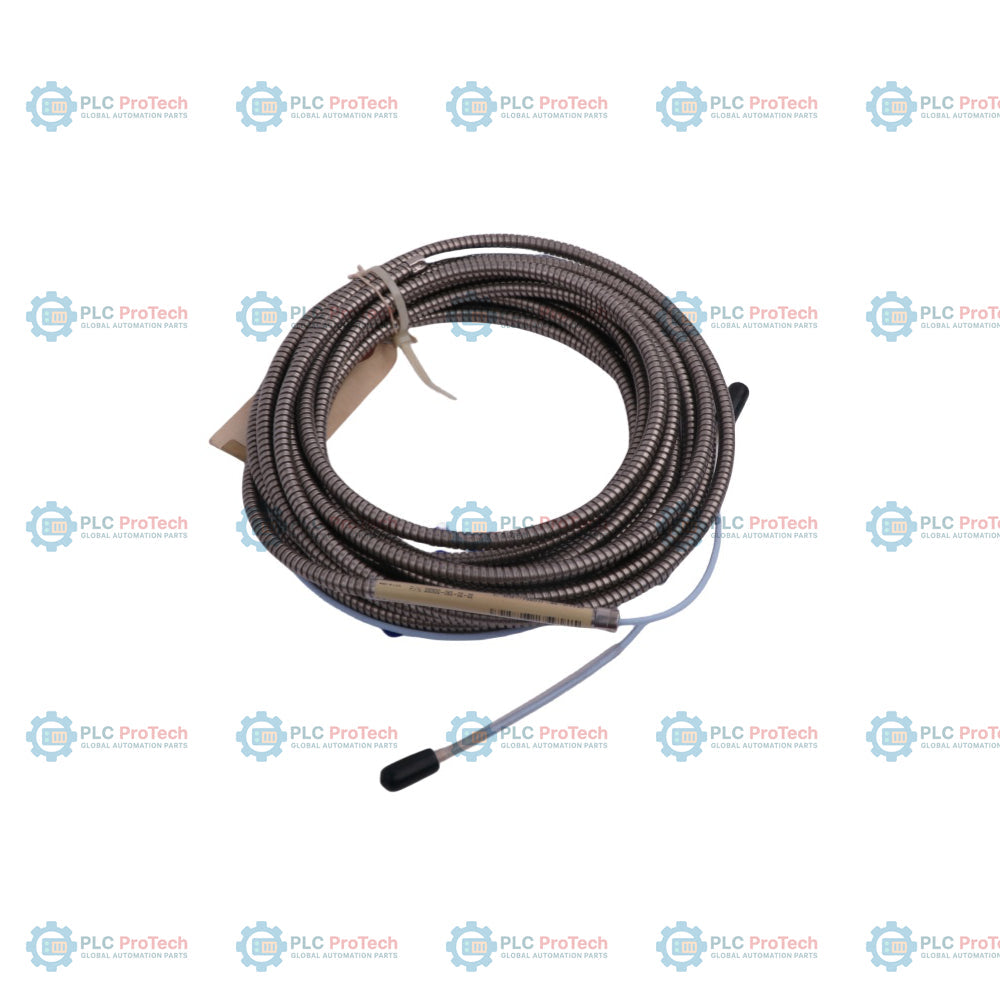

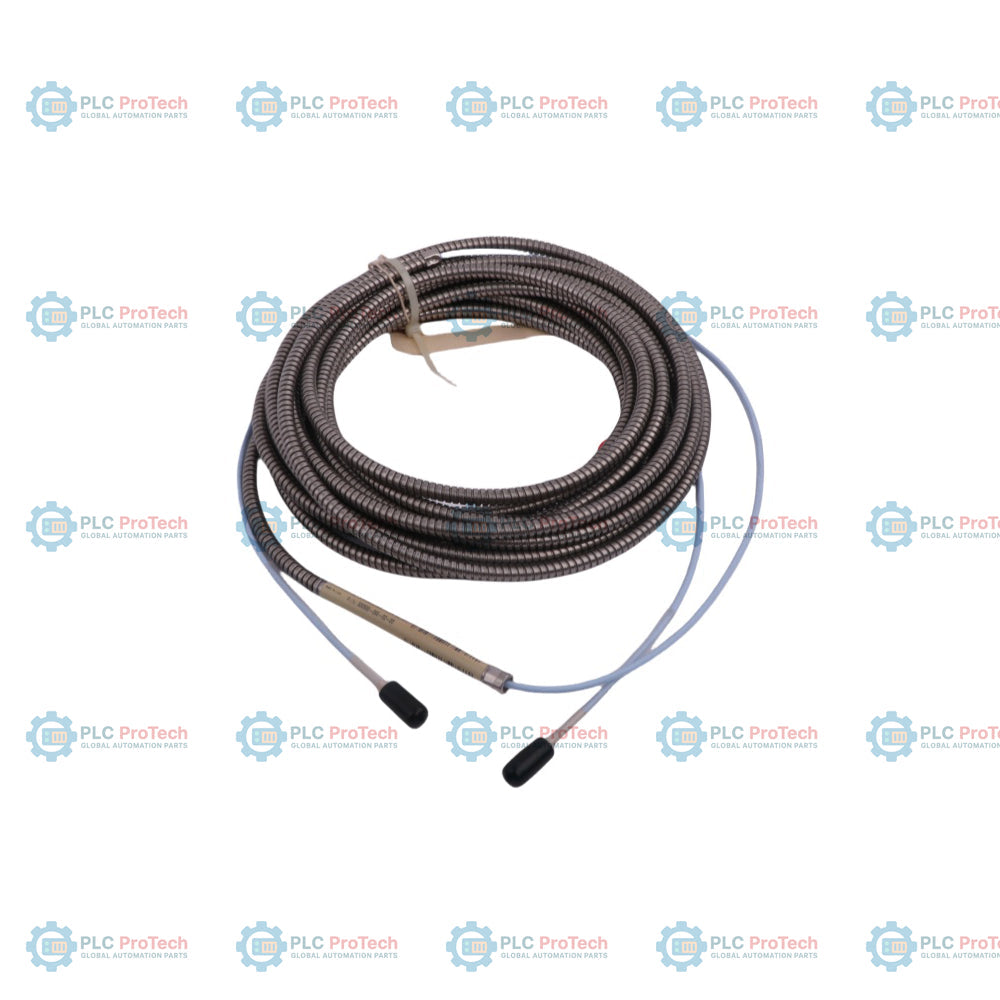

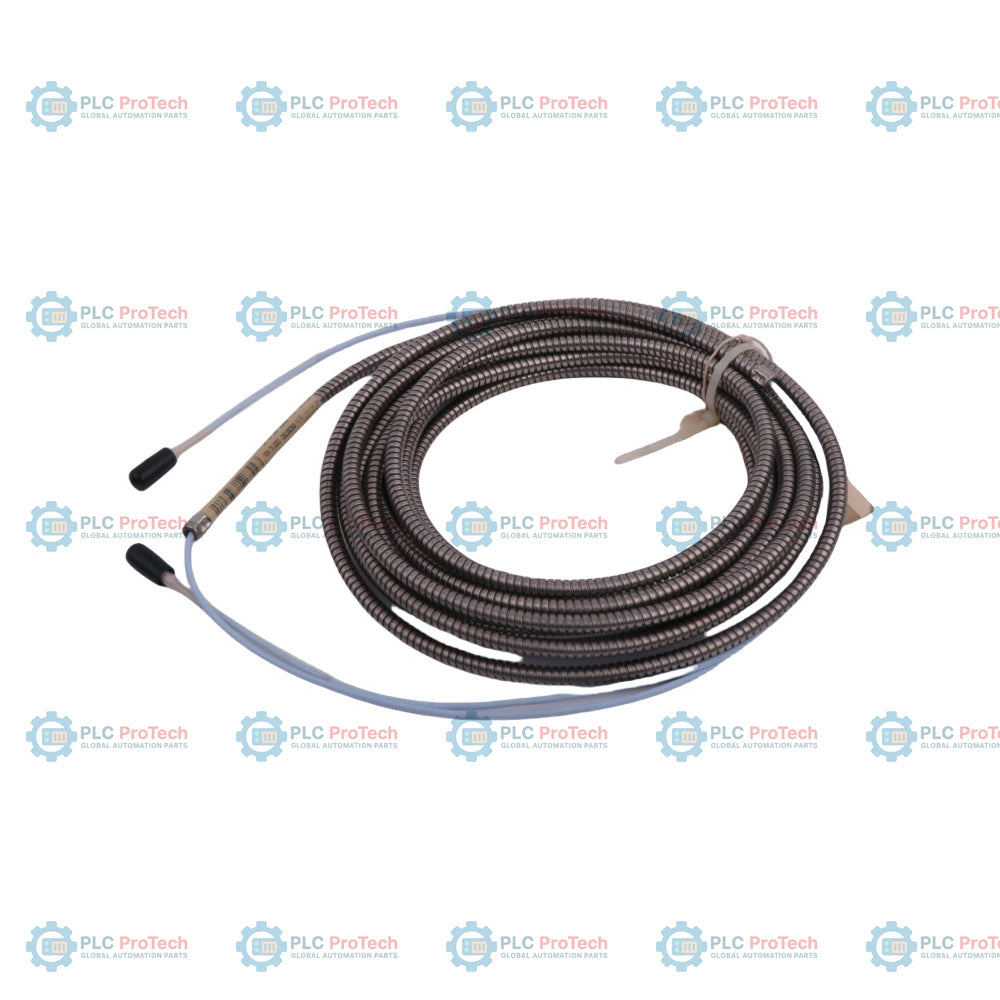

Bently Nevada 330930-065-02-00 especifica un cable de extensión coaxial estándar de 6,5 metros y 75 ohmios, protegido por una armadura flexible de acero inoxidable y suministrado sin aprobaciones de organismos.

Este cable actúa como enlace eléctrico entre una sonda de proximidad 3300 NSv y un sensor Proximitor 330980. La longitud total combinada del cable de extensión y la sonda debe ser igual a la longitud nominal del sistema del sensor Proximitor (5,0 o 7,0 metros). Mientras que otras variantes pueden incorporar cubiertas de FEP o protectores de conectores (como la Opción 01 o la Opción 04), la Opción 02 proporciona una armadura de acero inoxidable sin recubrimiento para ofrecer resistencia al desgaste mecánico en alojamientos de máquinas estrechos y secos.

Características

• Longitud del cable de 6,5 metros (21,3 pies) para completar un sistema transductor de 7,0 metros cuando se combina con una sonda de 0,5 metros.
• Armadura flexible de acero inoxidable AISI 302 sin cubierta exterior de FEP, que proporciona una protección resistente contra la abrasión y los impactos físicos.
• Conectores coaxiales miniatura ClickLoc en ambos extremos para una conexión segura y de baja resistencia que evita la desconexión accidental.
• Construcción coaxial de 75 ohmios con aislamiento de propileno fluorado (FEP) para ofrecer resistencia a altas temperaturas y a la exposición química.
• La configuración de la Opción 00 se suministra sin requisitos de aprobación de organismos, por lo que es ideal para entornos industriales de uso general o no peligrosos.

Aplicaciones

El sistema transductor 3300 NSv, incluido el cable de extensión 330930, se utiliza para supervisar sin contacto la vibración y la posición de ejes en espacios reducidos o donde la geometría del objetivo es limitada. Entre las aplicaciones habituales se incluyen:

• Generación de energía y turbinas de gas industriales
• Turbomáquinas y compresores de alta velocidad
• Maquinaria de diámetro reducido con holguras estrechas o diámetros de eje pequeños (inferiores a 20 mm)
• Instalaciones de turbinas de gas aeroderivadas
• Sopladores centrífugos y axiales

Información para pedidos

Especificaciones técnicas

Directrices de instalación

Para garantizar el funcionamiento correcto del sistema transductor 3300 NSv, siga estas prácticas de instalación mecánica y eléctrica:

• Puesta a tierra: La pantalla debe conectarse a tierra únicamente en el extremo del sensor Proximitor para evitar bucles de tierra.
• Límites de par: Apriete manualmente los conectores coaxiales miniatura ClickLoc y, a continuación, apriételos hasta un par máximo recomendado de 0,56 Nm (5 pulg.-lb). No utilice herramientas de sujeción agresivas.
• Enrutamiento y curvas: Mantenga un radio de curvatura de al menos 25,4 mm (1,0 pulg.) en todo el recorrido del cable. Evite pasarlo sobre bordes metálicos afilados o cerca de trayectorias de vapor a alta temperatura.
• Cinta protectora: Para conexiones expuestas a grasa, aceite o condiciones húmedas, envuelva la unión del conector con cinta de silicona autosoldable (como el accesorio 03200006) para evitar la entrada de contaminantes.
