Descripción

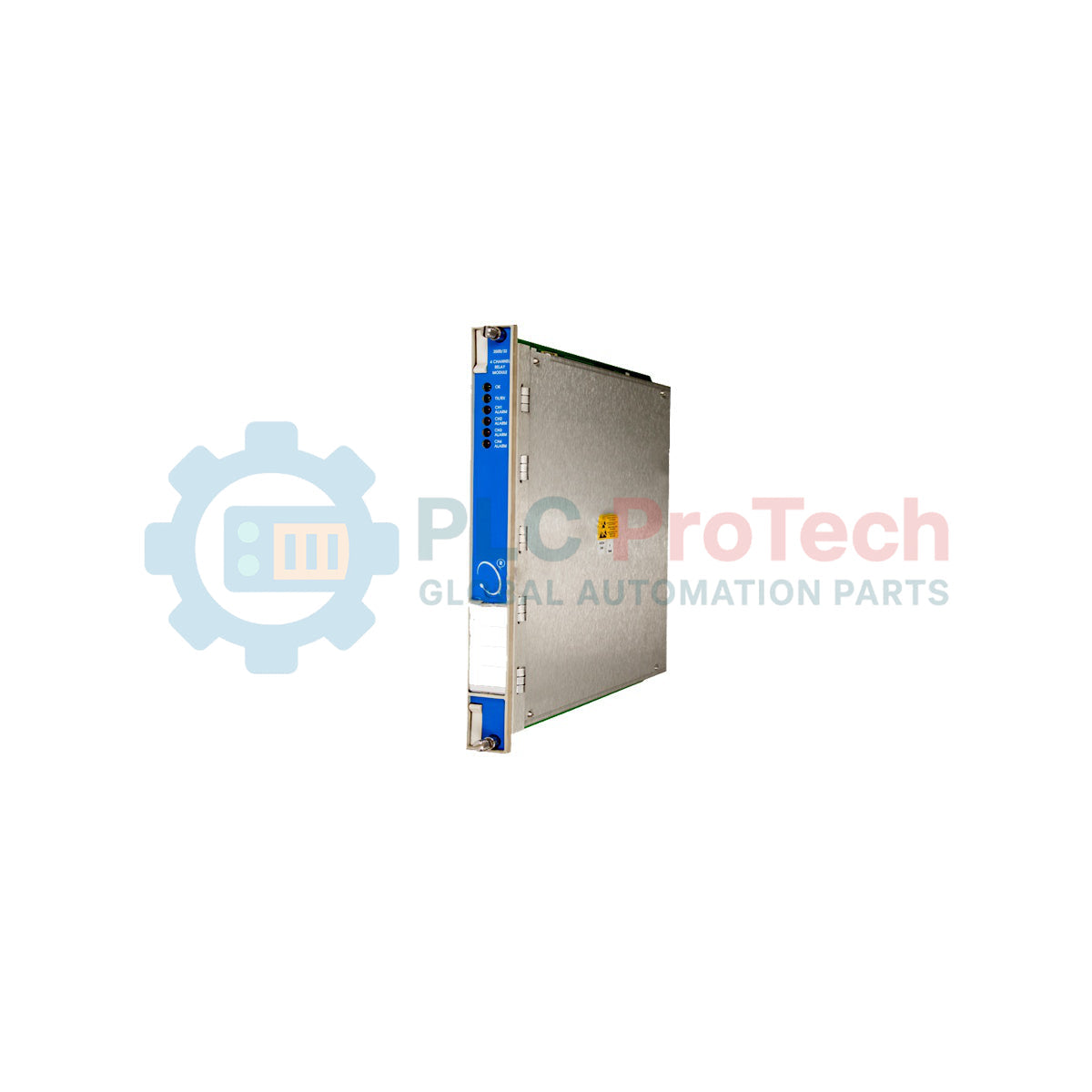

Para accionar lazos externos de control de maquinaria y ejecutar paradas de protección críticas de seguridad, el Bently Nevada 3500/32-01-CN integra cuatro salidas de relé totalmente programables en el bastidor de protección de maquinaria de la serie 3500. Este módulo de altura completa acepta lógica de entrada de otros monitores del bastidor para controlar relés SPDT (unipolares de dos posiciones) independientes. Altamente configurable para enclavamientos críticos de seguridad, el módulo proporciona cambios fiables del estado de los contactos basados en el estado de las alarmas y en la lógica de votación definida por el usuario y diseñada en el software de configuración del bastidor 3500.
Características principales
- Cuatro canales de relé SPDT (unipolar de dos posiciones) independientes y programables.
- Compatible con placas base y estructuras de ranuras estándar de la serie 3500.
- Admite configuraciones «normalmente energizado» (NE) y «normalmente desenergizado» (NDE).
- Amplia capacidad de lógica de votación, que permite combinaciones lógicas de estados de Alerta y Peligro de varios canales de monitorización.
- Equipado con supervisión del estado integrada para garantizar que los circuitos de accionamiento de los relés funcionen correctamente.
- Opción designada como CN que indica el cumplimiento de requisitos específicos de aprobación del país.
Aplicaciones
- Sistemas ejecutivos de parada de emergencia de maquinaria para turbinas de vapor, turbinas de gas y compresores.
- Integración con sistemas de control distribuido (DCS) y controladores lógicos programables (PLC) para la señalización cableada de alarmas.
- Activación de sirenas, balizas e indicadores auxiliares de alarma en áreas peligrosas locales.
- Enclavamiento de lazos críticos de control de procesos basado en los límites de vibración de la maquinaria física.
Especificaciones técnicas
| Parámetro |
Valor / especificación |
| Fabricante |
Bently Nevada |
| Número de modelo |
3500/32-01-CN |
| Tipo de módulo |
Módulo de salida de relé de 4 canales |
| Número de canales |
4 relés SPDT |
| Capacidad nominal de los contactos del relé (resistiva) |
5 A a 120 V CA / 240 V CA (máx.); 5 A a 30 V CC (máx.) |
| Carga mínima de contacto |
100 mA a 5 V CC |
| Opción de aprobaciones de organismos |
CN (aprobaciones específicas del país) |
| Ubicación de montaje |
Cualquier ranura de altura completa excepto las ranuras de la fuente de alimentación y del módulo de interfaz del bastidor |
| País de origen |
EE. UU. |
| Peso de envío (calculado) |
2,0 kg |
Conexiones e interfaces
| Designación de terminal |
Asignación funcional |
| NO (Normalmente abierto) |
Cierra la conexión con Común cuando la bobina del relé está energizada. |
| NC (Normalmente cerrado) |
Abre la conexión con Común cuando la bobina del relé está energizada. |
| COM (Común) |
Polo de referencia común para el circuito de contactos SPDT del canal correspondiente. |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
Aunque el sistema 3500 también admite un módulo de relé de 16 canales (el 3500/33), el 3500/32 de 4 canales proporciona salidas SPDT Form-C robustas, que suelen preferirse para la activación directa de solenoides de disparo. Asegúrese de que la revisión del firmware del 3500/32 sea compatible con la versión del firmware del módulo de interfaz del bastidor (RIM) antes de intentar modificar la asignación de ranuras.
Errores de aplicación y notas de ingeniería
Al conmutar cargas de CA muy inductivas (como válvulas solenoides de gran potencia o arrancadores de motor grandes), es fundamental instalar supresión de arco externa (supresores RC) en paralelo con los contactos para evitar la erosión de los contactos y la soldadura prematura. Operar cerca del límite de 5 A sin supresión puede reducir la vida útil de los relés y provocar estados peligrosos de «fallo de apertura».
Consejos de puesta en marcha y cableado
Configure siempre correctamente la función «Relé OK» en el panel de configuración. En condiciones normales de funcionamiento, recomendamos operar los lazos de parada de seguridad en modo Normalmente energizado (NE), con desenergización para disparo. Esto garantiza que una pérdida total de la alimentación de control del instrumento active automáticamente el estado seguro del lazo de la maquinaria.
Directrices de instalación
ADVERTENCIA CRÍTICA: Puede haber tensiones peligrosas en los terminales de contacto del relé. Desconecte y bloquee todas las fuentes de alimentación externas que suministren energía a los contactos del relé antes de realizar tareas de mantenimiento, retirar o sustituir el módulo. No desenergizar el cableado externo puede provocar descargas eléctricas graves, destrucción de componentes o una activación accidental del disparo de la maquinaria.
1
Apague el sistema de bastidor 3500 si los procedimientos de seguridad de la planta no permiten el intercambio en caliente. (El sistema 3500 admite el intercambio en caliente en determinadas condiciones ambientales restringidas).
2
Inserte el módulo principal 3500/32-01-CN en la parte frontal del bastidor y deslícelo por los rieles guía hasta que quede firmemente asentado en el conector del panel posterior. Apriete los dos tornillos de fijación del panel frontal.
3
Monte el módulo de E/S de relé de 4 canales correspondiente en la parte posterior del bastidor, justo detrás de la ranura frontal. Fíjelo con los tornillos del panel del chasis.
4
Conecte el cableado de campo del lazo de alarma al bloque de terminales trasero utilizando punteras de cable adecuadas para garantizar la integridad mecánica y evitar cortocircuitos entre terminales de contacto adyacentes.
