Fabricante: Bently Nevada
Número de producto: 3500/33-04-00 149992-04
País de origen:Estados Unidos
Tipo de producto: Módulo de salida de relé
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 1200g
Dimensiones: 241 x 24,4 x 242 mm
Puerto de envío: Xiamen
Garantía: 12 meses

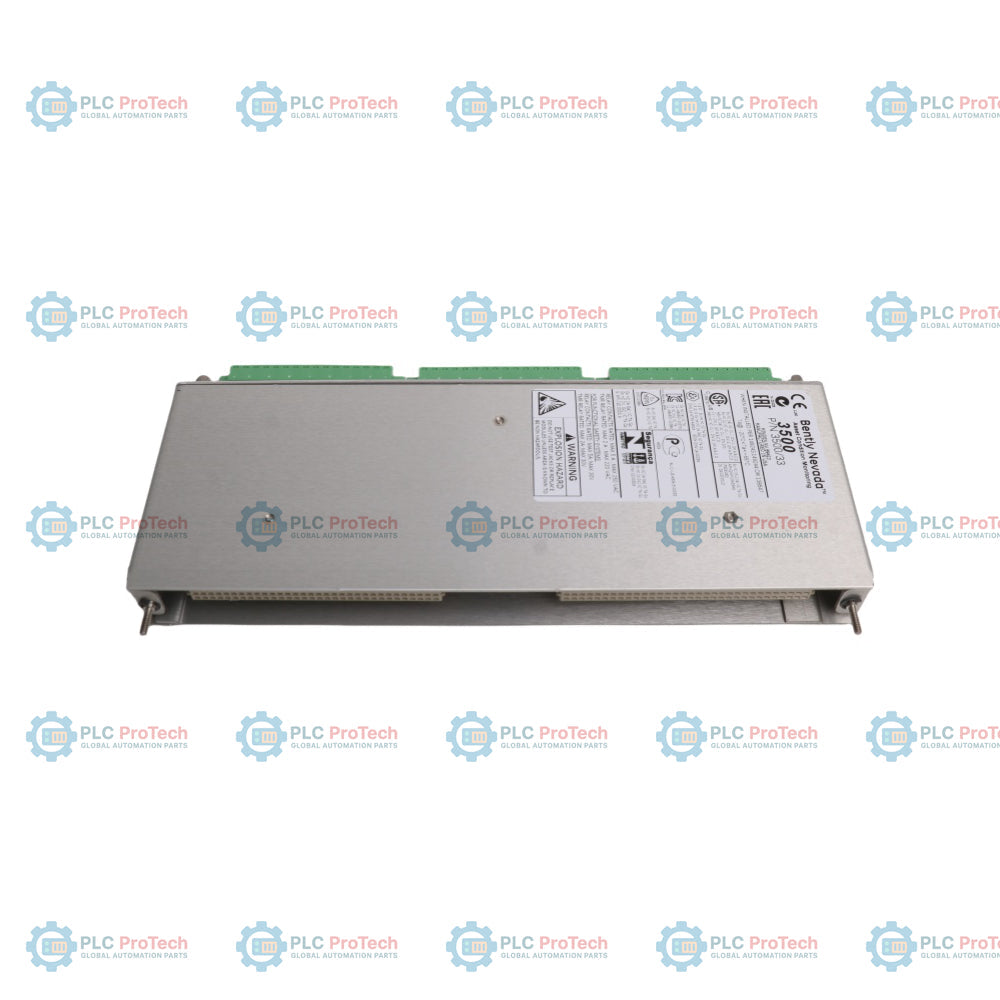

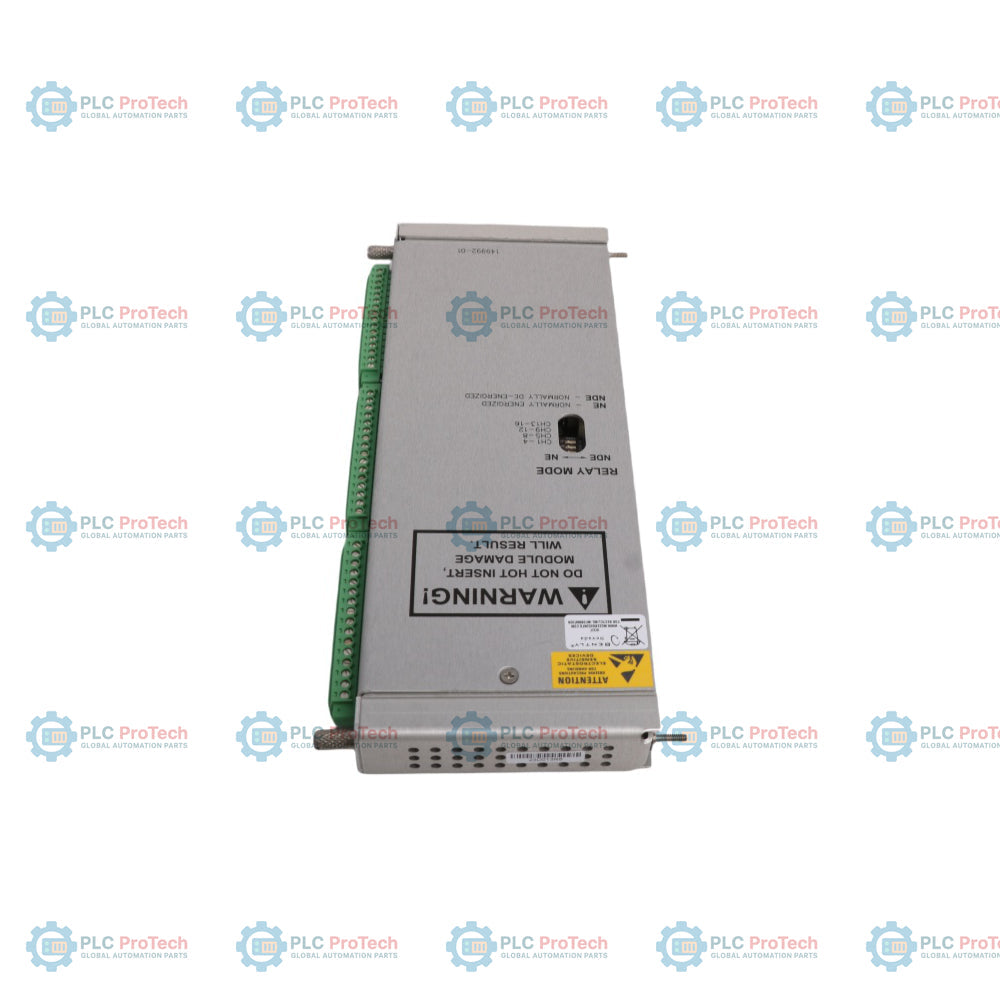

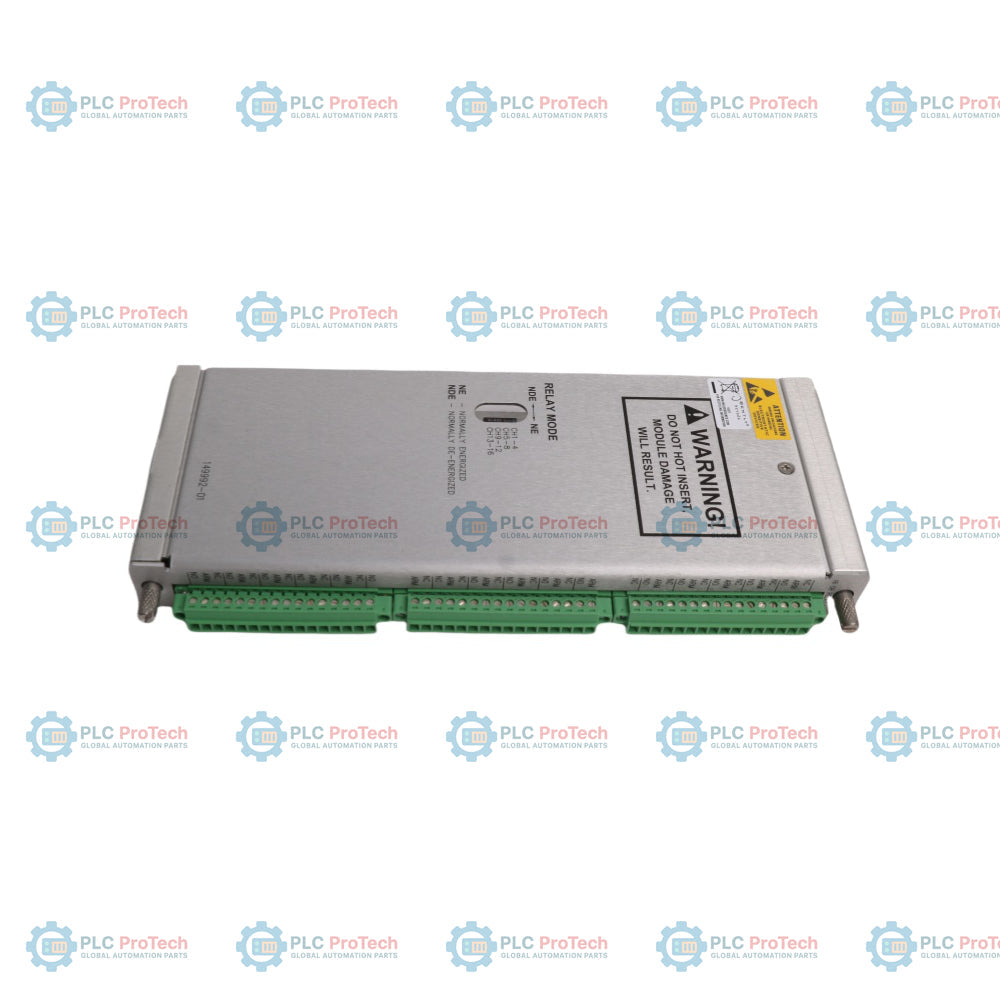

El Bently Nevada 3500/33-04-00 149992-04 es un módulo de salida de relé a prueba de fallos de 16 canales que se utiliza como módulo principal o de repuesto en 3500 machinery protection systems. Proporciona 16 salidas de relé programables de forma independiente con lógica de activación de alarmas y admite combinaciones lógicas AND/OR de estados de alerta, peligro y Not-OK, así como de variables medidas de cualquier canal de monitorización. Cada salida de relé puede ejecutar lógica de votación y se integra con el 3500 Rack Configuration Software.
Este módulo se conecta con sistemas PLC, DCS, SIS y TSI y ofrece operación normalmente desenergizada (ND) y normalmente energizada (NE), seleccionable en cuatro grupos de cuatro canales. Los LED del panel frontal indican el estado del módulo, la actividad de comunicación y los estados de alarma de los canales.
Admite aplicaciones de conmutación de baja corriente con contactos chapados en oro, adecuados para configuraciones estándar, a prueba de fallos o para áreas peligrosas. El módulo es compatible con la instalación a la derecha de la interfaz de datos transitorios (TDI) en un 3500 rack.
| Categoría | Especificación |
|---|---|
| Fabricante | Bently Nevada |
| Origen | EE. UU. |
| Peso | Módulo principal: 0,7 kg (1,6 lb), módulo de E/S: 0,4 kg (1,0 lb) |
| Dimensiones | Módulo principal: 241 x 24,4 x 242 mm (9,50 x 0,96 x 9,52 in), módulo de E/S: 241 x 24,4 x 99,1 mm (9,50 x 0,96 x 3,90 in) |
| Espacio en el bastidor | Principal: 1 ranura frontal de altura completa, E/S: 1 ranura trasera de altura completa |
| Consumo de energía | 5,8 vatios típicos |
| Tipo de relé | SPDT (unipolar de dos posiciones) |
| Vida útil de los contactos | 10.000 ciclos |
| Supresor de arco del relé | 250 Vrms |
| Corriente mínima de conmutación | Estándar: 100 mA a 5 Vcc, baja corriente: 1 mA a 1 Vcc |
| Corriente máxima de conmutación | CC: 5 A, CA: 5 A |
| Potencia máxima de conmutación | CC: 70 W a 24 Vcc, CA: 1200 VA |
| Tensión máxima de conmutación | CC: 125 Vcc, CA: 250 Vca |
| Características ambientales | Sellado con epoxi |
| Indicadores LED | OK, TX/RX, alarma de canal |
| Pin del conector | Función |
|---|---|
| Consulte el manual del bastidor 3500 | Salidas de relé, conexiones de alimentación y comunicación |
Asegúrese de que el bastidor esté correctamente conectado a la tierra de instrumentación de la planta antes de insertar los módulos. Las pantallas del cableado de campo deben terminarse en los terminales de pantalla designados del módulo de E/S para minimizar las interferencias electromagnéticas y garantizar la integridad de la señal.
No desconecte el cableado de campo ni las conexiones del módulo mientras el circuito esté energizado, a menos que se haya verificado que el lugar no es peligroso. La manipulación con tensión en atmósferas explosivas puede provocar riesgos de ignición inducida por arcos eléctricos.
Alinee el módulo principal con la ranura frontal seleccionada, a la derecha del módulo TDI. Deslícelo firmemente en los conectores del plano posterior y apriete los tornillos del panel. Instale el módulo de E/S correspondiente en la ranura correspondiente, directamente en la parte posterior del conjunto del bastidor.
¿Qué indica la opción 04 en el número de pieza de este módulo?
El código 04 especifica que se trata de la variante a prueba de fallos de baja corriente y 16 canales, equipada con contactos chapados en oro.
¿Cuál es la corriente nominal mínima para la versión con contactos chapados en oro?
La corriente conmutada nominal mínima es de 1 mA a 1 V CC.
¿Puedo combinar la configuración de los modos Normalmente energizado y Normalmente desenergizado?
Sí, los dieciséis canales se dividen en cuatro grupos distintos de cuatro canales, y cada grupo puede seleccionarse de forma independiente mediante un interruptor.
¿Cuál es la función del LED TX/RX del panel frontal?
El LED TX/RX parpadea para indicar la transmisión y recepción activas de datos de comunicación entre este módulo y otros módulos del rack.
¿Este paquete de hardware contiene protección integrada contra chispas para los contactos?
Sí, un supresor de arco de relé interno, sellado con epoxi y de 250 Vrms, viene incluido de serie en los canales de hardware.
¿Puede esta unidad procesar simultáneamente variables individuales de varios módulos de monitorización?
Sí, la lógica de accionamiento de alarmas puede combinar entradas de Alerta, Peligro o No correcto de cualquier canal de monitorización o combinación de canales de monitorización dentro del rack.
¿Qué herramienta de software se necesita para configurar las rutas de la lógica de votación?
La lógica del sistema se diseña y carga mediante el software 3500 Rack Configuration.
¿Qué ocurre con el funcionamiento del relé si el módulo sufre una avería interna?
El diseño a prueba de fallos garantiza que, cuando se produce una avería grave o una pérdida de control, los relés pasan a su estado seguro desenergizado o predeterminado, según el cableado.
¿Es seguro superar los 5 mA cuando se utiliza una tensión de alimentación de CA de hasta 120 V CA?
No, las corrientes superiores a 5 mA en estos relés de oro de baja corriente degradarán o dañarán permanentemente el recubrimiento de los contactos.
¿Cuántas ranuras ocupa el conjunto completo principal y de E/S?
Ocupa una ranura de altura completa en la parte frontal del rack y una ranura correspondiente de altura completa en el panel posterior.
¿Puedo conectar este módulo en la ranura inmediatamente adyacente a la fuente de alimentación?
Debe colocarse en cualquier ranura disponible situada a la derecha del módulo de interfaz de datos transitorios.
¿Qué indica una luz fija en el LED OK?
Una luz fija confirma que el hardware está encendido, ha superado las autopruebas iniciales y funciona correctamente.
