Bently Nevada

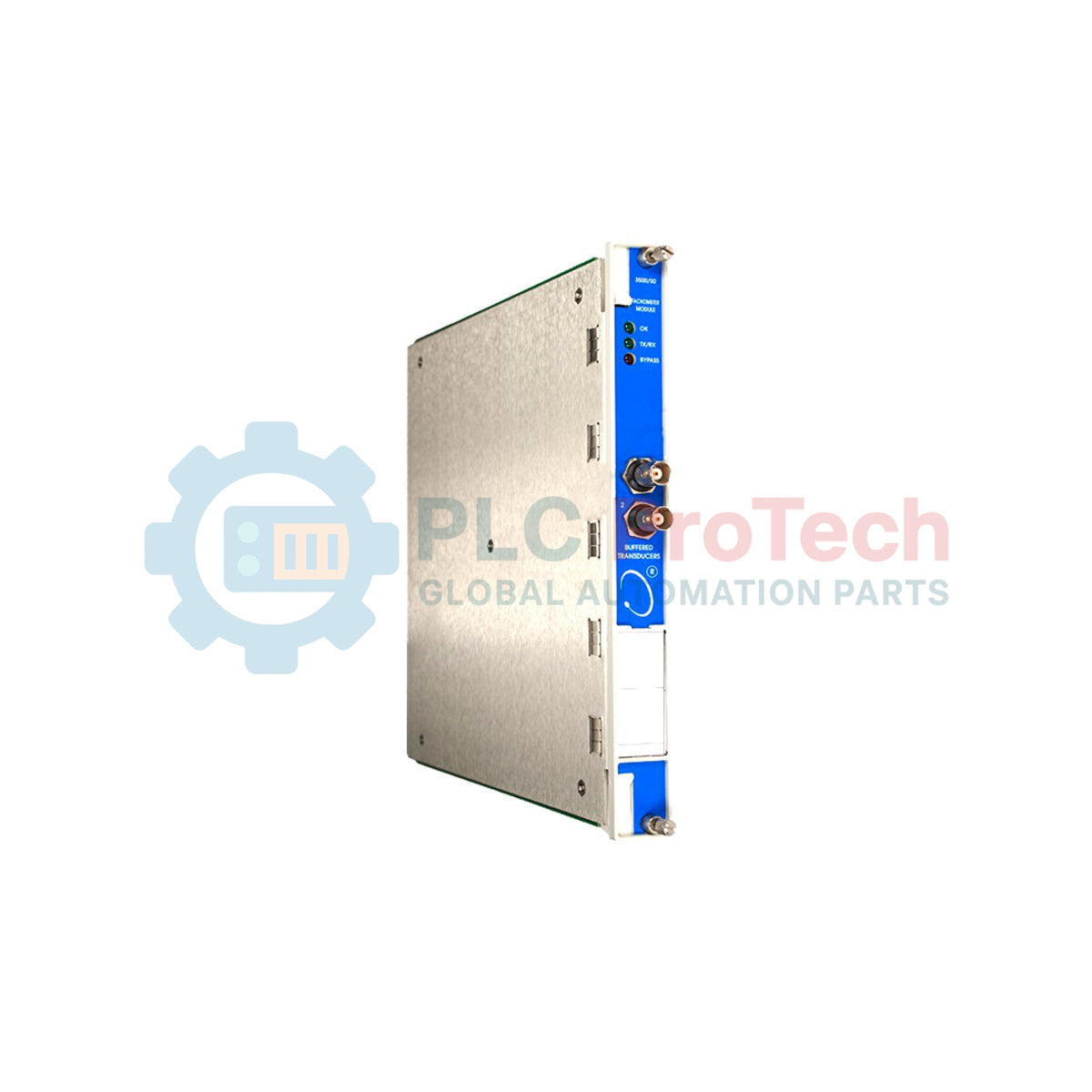

Módulo tacómetro Bently Nevada 3500/50-01-CN Serie 3500

SKU 3500/50-01-CN

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Bently Nevada

  • Número de producto: 3500/50-01-CN

  • País de origen:Estados Unidos

  • Tipo de producto: Módulos de tacómetro

  • Pago: Transferencia bancaria, Western Union

  • Peso: 320g

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

El Bently Nevada 3500/50-01-CN, que proporciona datos fundamentales sobre la velocidad de rotación y la aceleración para la protección de maquinaria, funciona como un módulo tacómetro de alta precisión y cuatro canales dentro del sistema de protección de maquinaria 3500. Esta configuración procesa señales de entrada de sondas de proximidad o captadores magnéticos para evaluar la velocidad de rotación del eje, la aceleración del rotor y el sentido de giro. Configurada con el tipo de módulo de E/S 01, esta unidad incorpora terminaciones internas para simplificar la integración en el armario. El sufijo CN indica aprobaciones reglamentarias específicas del país, lo que garantiza el cumplimiento de las certificaciones especializadas para áreas peligrosas de la región.

Características

  • Cuatro canales independientes: Proporciona diagnósticos simultáneos de velocidad, velocidad máxima y medición de fase en hasta cuatro entradas de transductor.
  • Terminaciones internas (opción 01): Facilita las conexiones directas del cableado de campo sin necesidad de bloques de terminación externos ni cables de interfaz especializados.
  • Compatibilidad flexible con transductores: Se conecta directamente a captadores magnéticos pasivos, sistemas de transductores de proximidad y sensores de velocidad activos.
  • Seguimiento avanzado de alarmas: Admite configuraciones de alertas de sobrevelocidad, velocidad insuficiente y velocidad cero con parámetros de retardo programables por el usuario.
  • Integración robusta del sistema: Totalmente compatible con el bastidor principal estándar 3500; comunica los diagnósticos directamente al plano posterior del bastidor.

Aplicaciones

  • Protección contra sobrevelocidad de turbinas de vapor y monitoreo de RPM durante el funcionamiento.
  • Circuitos de seguimiento de velocidad de compresores centrífugos y expansores.
  • Diagnóstico del eje de grandes motores eléctricos industriales y generadores.
  • Verificación de la velocidad y el ángulo de fase del rodete de turbinas hidroeléctricas.

Especificaciones técnicas

Parámetro Valores de especificación
Fabricante Bently Nevada (Baker Hughes)
Número de modelo 3500/50-01-CN
Tipo de módulo Módulo tacómetro (4 canales)
Opción del módulo de E/S 01 (terminaciones internas)
Opción de aprobaciones de organismos CN (aprobaciones específicas del país / regionales de China)
Entradas de señal Captadores magnéticos, transductores de proximidad (3 cables)
Rango de frecuencia de entrada 0.0015 Hz a 50,000 Hz
Temperatura de funcionamiento -30 °C a 65 °C
Temperatura de almacenamiento -40 °C a 85 °C
País de origen Estados Unidos (EE.S. UU.)
Peso de envío (calculado) 3.00 kg (6.61 lbs)

Conexiones e interfaces

Bloque de conexión de terminales Asignación de señal / función
Canal 1 (SIG / COM / VT) Canal de entrada 1 del sensor de velocidad / transductor
Canal 2 (SIG / COM / VT) Canal de entrada 2 del sensor de velocidad / transductor
Canal 3 (SIG / COM / VT) Canal 3 de entrada del sensor de velocidad/transductor
Canal 4 (SIG / COM / VT) Canal 4 de entrada del sensor de velocidad/transductor
Terminales SHIELD Puntos de conexión a tierra de las pantallas de instrumentación

Modelos alternativos y compatibilidad

El módulo 3500/50-01-CN con terminaciones internas sustituye directamente a las configuraciones que utilizan las estructuras de terminación externa 3500/50-02, siempre que el cableado de campo se adapte directamente al panel del armario. Al migrar desde un firmware heredado, confirme que el software de configuración del bastidor 3500 esté actualizado para admitir los perfiles normativos CN y evitar errores de validación de la configuración del sistema durante las operaciones de descarga al bastidor.

Errores de aplicación y notas de ingeniería

Al utilizar captadores magnéticos pasivos, compruebe que la velocidad superficial del eje y la distancia entre el sensor y el objetivo generen amplitudes de tensión suficientes (normalmente > 1 V pico a pico) a las velocidades mínimas de funcionamiento. Si no se verifica este parámetro, podrían perderse pulsos y activarse las alarmas de velocidad insuficiente durante las secuencias de arranque en frío. En sistemas que requieran sondas de proximidad activas de 3 cables, evite tender el cableado de la señal de velocidad junto a las líneas de motores de alta potencia para impedir que la inyección de ruido de alta frecuencia afecte a los indicadores de fase.

Consejos de puesta en servicio y cableado

Asegúrese de que los cables de drenaje de la pantalla del sensor estén conectados exclusivamente a los pines SHIELD del módulo de E/S 3500/50-01-CN. No conecte la pantalla a tierra en ambos extremos, ya que se crearía un bucle de tierra que introduciría interferencias electromagnéticas en la señal de pulsos de velocidad de alta frecuencia. Al configurar el software, introduzca con precisión el número de dientes del objetivo de velocidad multitalla para garantizar el escalado correcto de los valores de RPM de salida.

Directrices de instalación

ADVERTENCIA CRÍTICA:

Antes de insertar o retirar el módulo tacómetro, compruebe que la fuente de alimentación del bastidor 3500 esté completamente desenergizada. Retirar módulos mientras están energizados («intercambio en caliente») en áreas peligrosas clasificadas supone un grave riesgo de ignición. Confirme siempre las certificaciones locales de seguridad atmosférica antes de realizar tareas de mantenimiento en el armario de control.

1

Deslice el módulo tacómetro principal en la ranura frontal del chasis 3500 y asegúrese de que quede correctamente alineado con los conectores del plano posterior.

2

Apriete los tornillos cautivos de retención del panel frontal para garantizar que el bastidor del módulo establezca una conexión estable a tierra con el chasis.

3

Localice la ranura correspondiente en la parte trasera del bastidor e inserte el módulo de E/S de terminación interna 3500/50-01-CN.

4

Apriete firmemente los sujetadores de retención del módulo de E/S trasero antes de conectar el cableado de los transductores a los bloques de terminales de tornillo integrados.

Preguntas frecuentes

¿Cuál es la diferencia principal entre los módulos 3500/50-01 y 3500/50-02?

La opción -01 indica terminación interna, en la que los conectores de la regleta de terminales están integrados directamente en la tarjeta de E/S trasera. La opción -02 utiliza bloques de terminación externos conectados mediante un cable de interfaz especializado.

¿El 3500/50-01-CN requiere acondicionamiento externo de señal para captadores magnéticos?

No. El módulo está diseñado con circuitos internos que acondicionan directamente las señales de captadores magnéticos pasivos sin necesidad de amplificadores externos, siempre que las entradas estén dentro del rango de frecuencia especificado.

¿Cuál es la función del sufijo de aprobación CN en este módulo?

El sufijo CN indica que la unidad está certificada conforme a las normas nacionales para áreas peligrosas, como los requisitos chinos de NEPSI/CCC, lo que garantiza el cumplimiento para implementaciones regionales.

¿Cómo se conectan las pantallas de los sensores de velocidad en el 3500/50-01-CN?

Las pantallas de los sensores deben conectarse directamente a los pines de conexión SHIELD designados de la regleta de terminales interna. Evite conectar a tierra la pantalla en el extremo del sensor para prevenir bucles de tierra.
