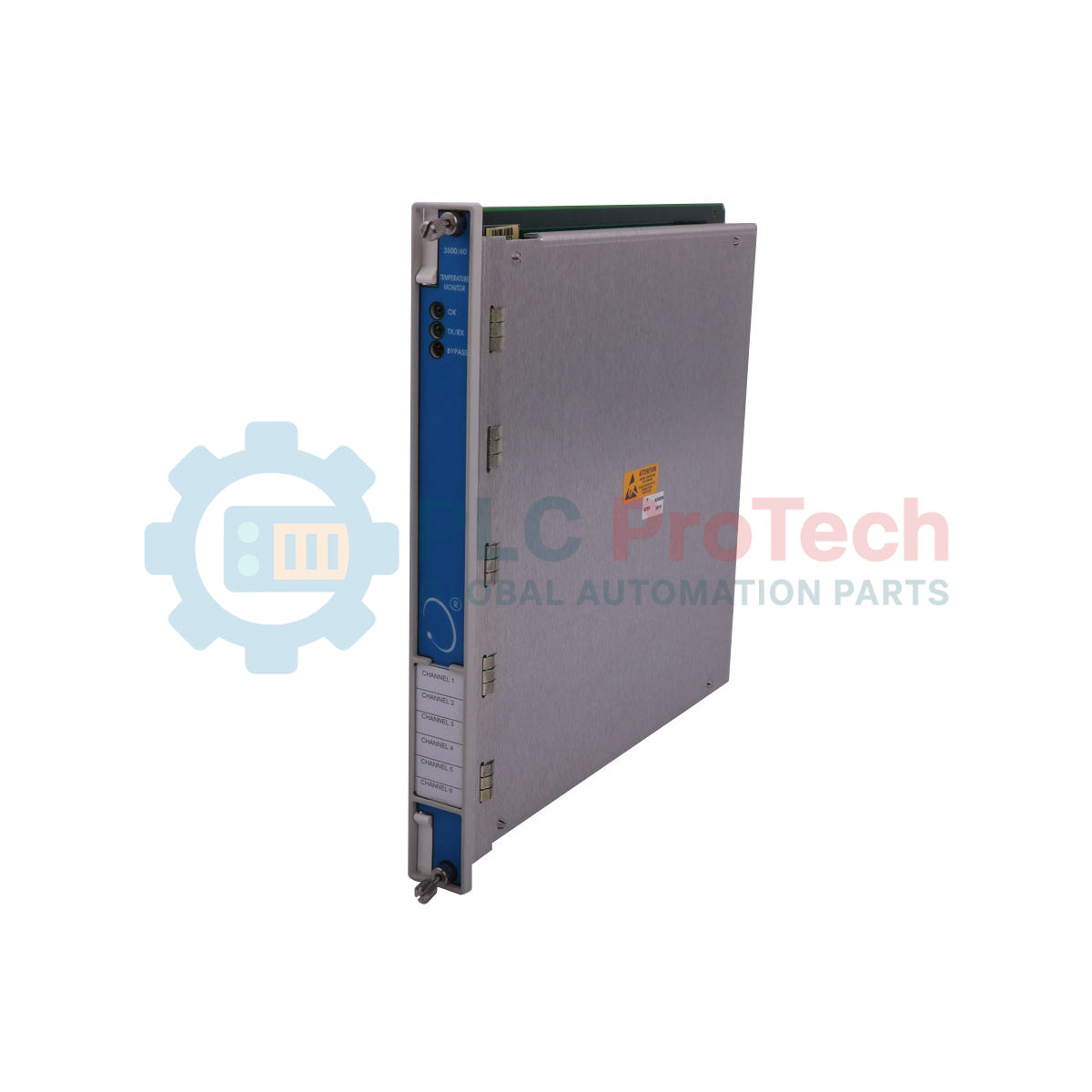

Módulo monitor de temperatura Bently Nevada 3500/60-01-00 de la serie 3500

Descripción

El Bently Nevada 3500/60-01-00, una configuración de módulo dedicada de la serie 3500, procesa y monitorea continuamente las entradas de temperatura en sistemas críticos de protección de maquinaria. Este módulo especializado procesa señales de detectores de temperatura por resistencia (RTD) y termopares (TC) para proporcionar un seguimiento continuo y de alta precisión de la temperatura. Diseñado sin salidas de registrador, el 3500/60-01-00 utiliza un módulo de E/S RTD/TC no aislado con terminaciones internas para maximizar la densidad de canales y simplificar las arquitecturas de cableado directamente dentro del bastidor del monitor. Funciona con un consumo de energía nominal de 7 vatios, lo que garantiza una carga térmica mínima dentro de la carcasa y un rendimiento estable para la protección de maquinaria.

Características

• Compatibilidad con sensores dobles: Procesa dinámicamente las entradas de sensores RTD y termopares en un solo bastidor de módulo.
• Terminaciones internas: Los terminales de cableado integrados reducen los requisitos de espacio del gabinete y simplifican las instalaciones en campo.
• Monitoreo de alta precisión: Proporciona una verificación precisa de la temperatura de los componentes de la maquinaria sin necesidad de acondicionamiento externo de señales.
• Integridad de la integración: Se comunica directamente con el plano posterior del sistema 3500 para generar alarmas y disparos de alta velocidad.
• Factor de forma compacto: Se adapta a las ranuras estándar de los bastidores 3500 y admite diseños de protección de maquinaria de alta densidad.

Aplicaciones

• Monitoreo de la temperatura de los cojinetes de turbinas de vapor, gas e hidráulicas.
• Protección de los devanados de grandes motores y generadores industriales.
• Monitoreo térmico de la carcasa del compresor y la bomba de alta presión.
• Supervisión de la temperatura del cárter de aceite de la caja de engranajes y los cojinetes.

Especificaciones técnicas

Modelos alternativos y compatibilidad

La configuración 3500/60-01-00 utiliza una interfaz de E/S no aislada. Si el diseño eléctrico de su instalación requiere aislamiento para protegerse contra tensiones elevadas de modo común o ruido intenso de campo, considere la variante 3500/60-02-00, que integra módulos de E/S aislados. Asegúrese de que cualquier sustitución del módulo de E/S vaya acompañada de la correspondiente actualización de configuración en el software 3500 Rack Configuration para evitar fallos de configuración del sistema (errores de incompatibilidad de ranuras).

Problemas de aplicación y notas de ingeniería

Dado que este módulo utiliza E/S no aisladas (opción 01), comparte una tierra común entre los canales. Es fundamental que las puntas de los sensores RTD o termopares instalados en la maquinaria estén aisladas eléctricamente del bastidor de la máquina. Si una punta del sensor queda conectada a tierra en el bastidor de la máquina, los bucles de tierra y las tensiones de modo común degradarán las lecturas de temperatura, provocarán mediciones erráticas o activarán falsas alarmas. Verifique siempre la resistencia de aislamiento de los sensores durante los ciclos de mantenimiento rutinario.

Consejos de puesta en servicio y cableado

Al realizar el cableado en el bloque de terminación interno, utilice cables de par trenzado apantallados para todas las conexiones de sensores de temperatura. Conecte el cable de drenaje de la pantalla solo al terminal designado del módulo de E/S 3500/60. No conecte la pantalla en la caja de conexiones del sensor, ya que esto establecería un bucle de tierra. Mantenga el cableado de señal físicamente separado de las líneas de alimentación de CA de alta tensión para evitar interferencias electromagnéticas en las lecturas sensibles de los termopares.
