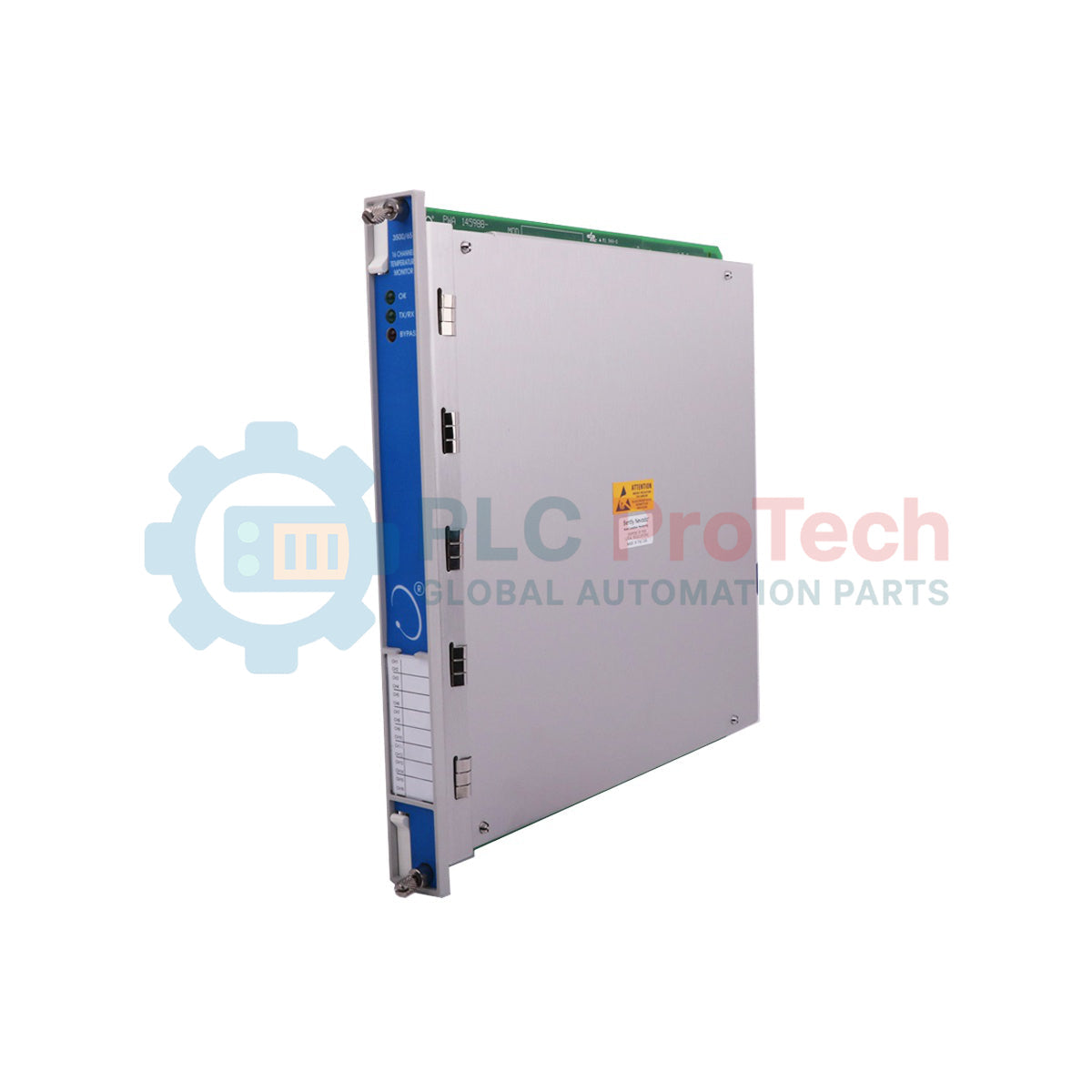

Monitor de temperatura Bently Nevada 3500/65-01-00 de 16 canales de la serie 3500

Descripción

Diseñado para la supervisión continua de temperatura de alta densidad, el módulo 3500/65-01-00 proporciona dieciséis canales independientes de entradas de temperatura para termopares (TC) y detectores de temperatura por resistencia (RTD). Al operar dentro de la estructura del Sistema de Protección de Maquinaria Serie 3500 de Bently Nevada, este monitor procesa estas entradas de sensores y compara continuamente los valores con los puntos de ajuste de alarma programables por el usuario, lo que garantiza la detección temprana del estrés térmico en maquinaria rotativa.

La configuración específica 3500/65-01-00 está equipada con el módulo de E/S RTD/TC de punta aislada con terminaciones internas. Este diseño elimina la necesidad de bloques de terminales externos, lo que simplifica la disposición del panel y el cableado de campo. El sistema es altamente configurable mediante el software de configuración del bastidor 3500, lo que permite al personal de ingeniería programar puntos de ajuste, tipos de sensores y funciones de derivación canal por canal.

Características

• Proporciona 16 canales independientes de procesamiento de temperatura en una sola ranura.
• Compatible con entradas de RTD y termopares de punta aislada.
• Puntos de ajuste configurables de alerta y peligro para cada canal.
• Las terminaciones internas (opción 01) simplifican las conexiones de campo y reducen los requisitos de hardware externo.
• Los diagnósticos continuos de autoprueba supervisan la integridad del transductor, el cableado y los circuitos internos.
• Admite la protección de maquinaria al proporcionar estados de alarma a módulos de relés comunes o redes de control externas mediante pasarelas de comunicación.

Aplicaciones

• Supervisión de la temperatura de cojinetes radiales y de empuje en turbinas, bombas y compresores grandes.
• Supervisión de la temperatura de los devanados del estátor en generadores y motores eléctricos.
• Supervisión de la temperatura de los gases de escape en turbinas de gas industriales.
• Seguimiento de la temperatura de proceso en instalaciones petroquímicas y de generación eléctrica.

Especificaciones técnicas

Conexiones e interfaces

El cableado de campo termina directamente en la parte posterior del módulo de E/S mediante terminales de tornillo. La disposición de las terminaciones internas asigna pares de terminales específicos para cada uno de los 16 canales, lo que garantiza una baja resistencia de contacto y señales estables para RTD (normalmente configuraciones de 3 hilos) y termopares de punta aislada.

Directrices de instalación

• Asegúrese de que la alimentación del bastidor 3500 esté desconectada antes de instalar o retirar el monitor.
• Inserte el módulo monitor principal en una ranura estándar del chasis desde la parte frontal y coloque el módulo de E/S correspondiente directamente detrás de él, desde la parte posterior del bastidor.
• Utilice cableado de pares trenzados blindados para todas las entradas de los sensores a fin de evitar que las interferencias electromagnéticas distorsionen las mediciones de temperatura.
• Apriete los tornillos de retención de los módulos frontal y posterior para mantener una conexión adecuada con el panel posterior y la puesta a tierra del sistema.
