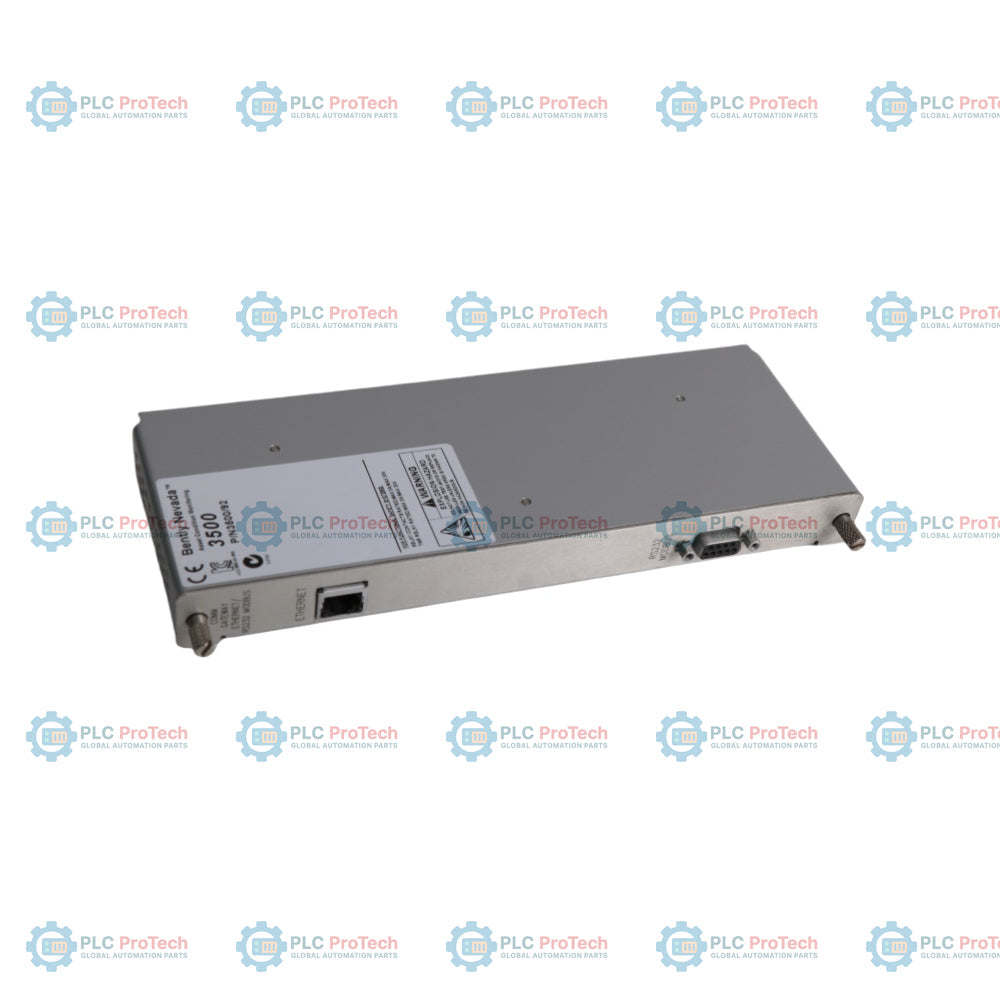

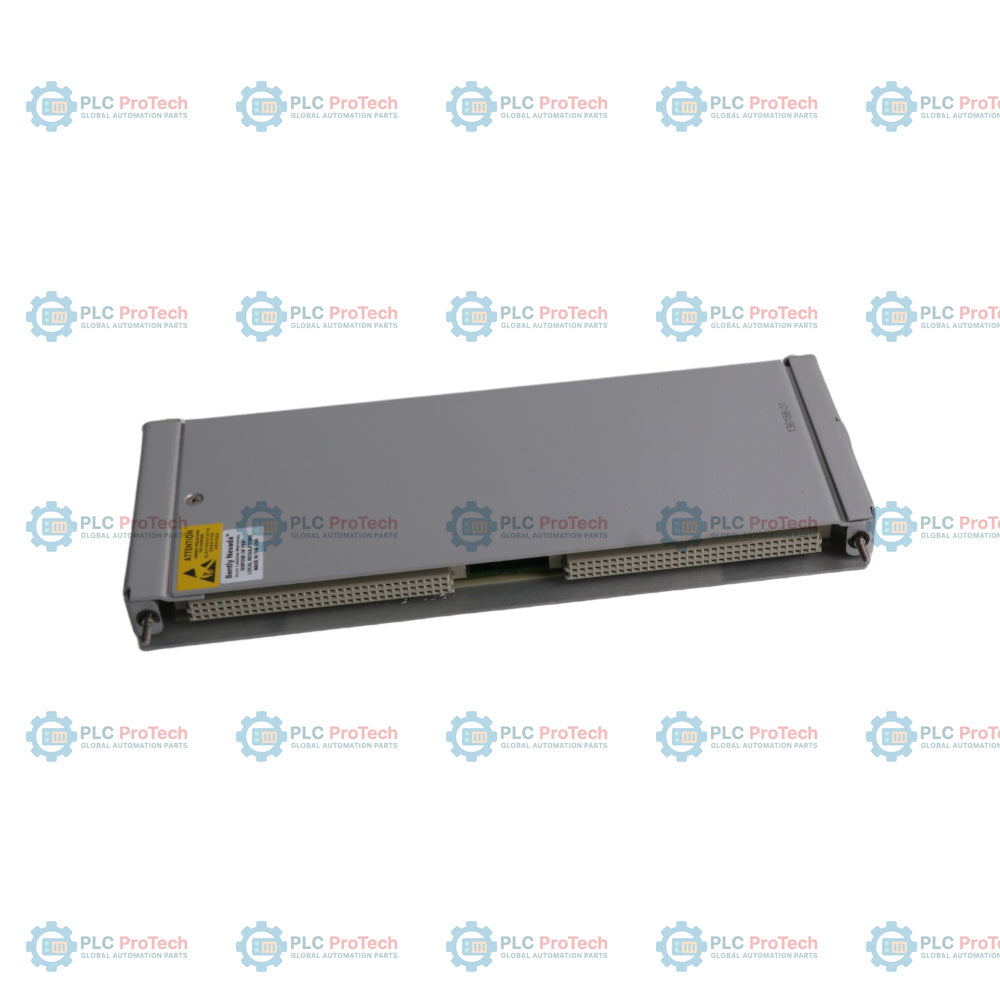

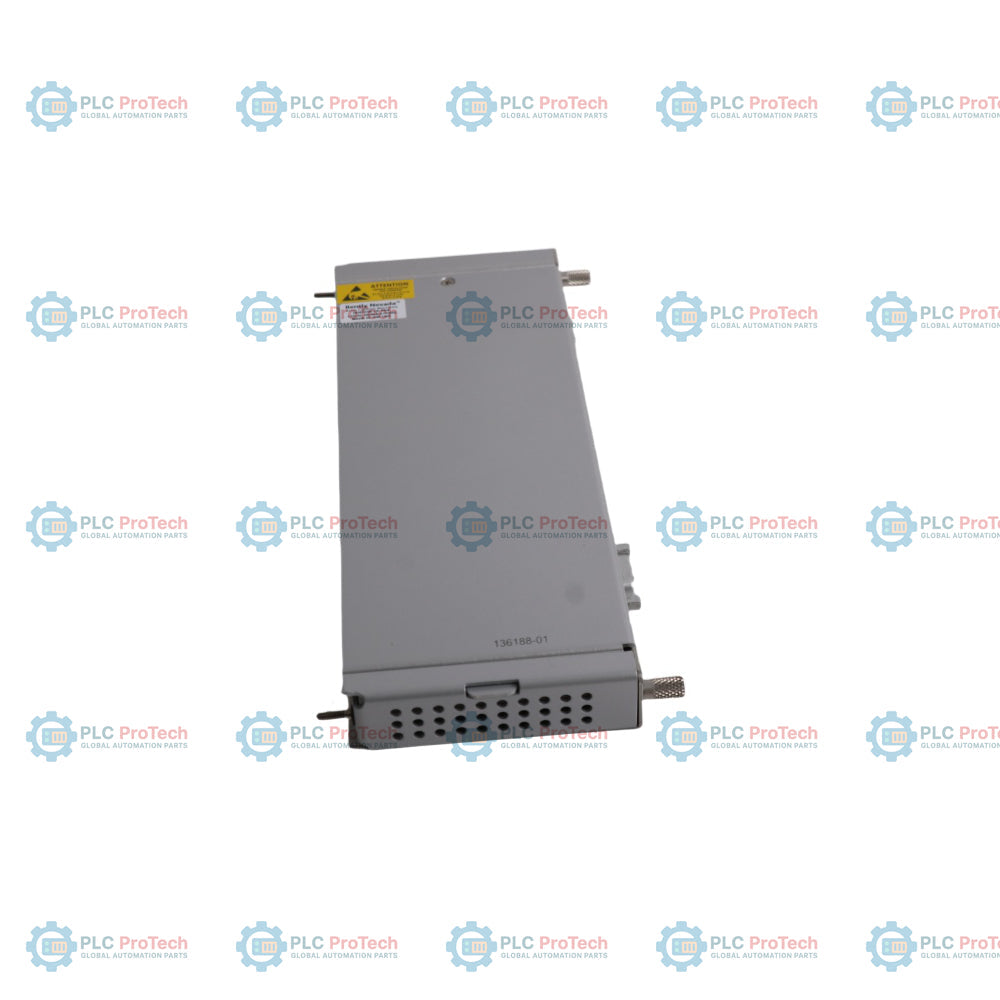

Módulo de E/S Ethernet/RS232 Modbus Bently Nevada 3500/92-03-01-00 136188-01

Descripción

El Bently Nevada 3500/92-03-01-00 es un Módulo Puerta de Enlace de Comunicación diseñado para el Sistema de Protección de Maquinaria Serie 3500. Su propósito principal es proporcionar capacidad de comunicación continua y de alta velocidad para todos los valores y estados monitoreados en el rack, permitiendo una integración fluida con sistemas de control distribuido (DCS), controladores lógicos programables (PLC), interfaces hombre-máquina (HMI) y otros sistemas de automatización de planta.

El módulo cuenta con interfaces de comunicación completas, utilizando tanto Ethernet TCP/IP como canales seriales (RS232) a través del módulo de E/S 136188-01. Maneja la recolección interna de datos extrayendo valores medidos actuales, marcas de tiempo, estados de módulos y estados de alarmas de otros módulos de monitoreo dentro del rack mediante una red interna de alta velocidad. Además, el 3500/92 soporta comunicación directa por Ethernet con el Software de Configuración de Rack 3500 y el Software de Adquisición de Datos propietarios. Esta variante específica cuenta con una utilidad configurable de registros Modbus para mapear datos del sistema de manera eficiente en redes de automatización host.

Características

• Recolección continua de datos del rack, incluyendo valores medidos actuales con marcas de tiempo, estados de módulos y estados de alarmas.
• Capacidad de comunicación simultánea a través de Ethernet TCP/IP y enlaces seriales.
• Utilidad configurable de registros Modbus para personalizar el mapeo de registros para sistemas host.
• Alta velocidad en la tasa de recolección de la red interna que actualiza todos los módulos del rack en menos de 1 segundo.
• Indicadores LED en el panel frontal para monitoreo inmediato del estado operativo del módulo (OK) y actividad de comunicación (TX/RX).
• Compatibilidad hacia atrás con las funciones de software del módulo original 3500/90.

Aplicaciones

• Integración de monitoreo de vibración y estado de turbinas de vapor y gas.
• Transmisión de datos de protección de compresores y bombas al DCS de la planta.
• Redes de monitoreo de condición de maquinaria industrial y mantenimiento predictivo.
• Sincronización de automatización en generación de energía y plantas petroquímicas.

Información para pedidos

• 3500/92: Puerta de enlace de comunicación
• 03: Módulo de E/S Ethernet/RS232 Modbus
• 01: Memoria Baja
• 00: Opción sin Aprobación de Agencia
• 136188-01: Módulo de E/S Ethernet/RS232 Modbus de Repuesto (Incluye Kit de Actualización de Firmware 126M4118-01)
• 126M4118-01: Kit de Actualización de Firmware

Especificaciones Técnicas

Conexiones/Interfaces

Directrices de Instalación

• Verificación del Firmware: Asegúrese de que los módulos principales antiguos del Gateway de Comunicación se actualicen usando el Kit de Actualización de Firmware 126M4118-01 antes de instalar el nuevo módulo de E/S 136188-01.
• Inserción en el Rack: Inserte la placa principal en la ranura de comunicación designada del rack 3500, asegurándose de que esté completamente asentada y de fijar de forma segura los tornillos del chasis.
• Alineación del Módulo E/S: Instale el módulo de E/S 136188-01 directamente detrás del módulo principal desde la parte trasera del rack 3500.
• Restricciones de cableado: Use cableado Ethernet estándar 10BASE-T con conectores RJ-45 para configuraciones de red, limitando la longitud del cable según las métricas IEEE 802.3.
• Control ambiental: Asegúrese de que las condiciones ambientales de operación no superen los 65 °C y que las vías de ventilación en el chasis 3500 permanezcan sin obstrucciones.

Cumplimiento y certificaciones

• cNRTLus
• ATEX
• IECEx

Preguntas frecuentes

¿Cuál es la función del módulo 3500/92?

Actúa como una puerta de enlace de comunicación, exportando datos de un rack de protección de maquinaria 3500 a sistemas de automatización externos como PLC y DCS.

¿Qué interfaces se proporcionan en el módulo de E/S 136188-01?

Proporciona una conexión Ethernet RJ-45 y una interfaz serial RS232.

¿Qué protocolos pueden funcionar sobre la conexión Ethernet?

Soporta el protocolo Modbus/TCP así como el protocolo propietario Bently Nevada para aplicaciones de software.

¿En qué se diferencia este módulo del módulo 3500/90 más antiguo?

Elimina los registros Modbus de valor primario fijo y los reemplaza con una utilidad flexible de registros Modbus configurables.

¿Cuánto tiempo tarda el módulo en actualizar los datos del rack?

La tasa de recopilación de datos varía según la configuración, pero se garantiza que no exceda 1 segundo para todos los módulos.

¿Cuál es el consumo típico de energía de esta configuración específica de E/S?

El sistema típicamente consume 5.0 vatios cuando está equipado con la configuración del módulo de E/S Modbus RS232.

¿Puedo conectar mi software de configuración 3500 a través de esta puerta de enlace?

Sí, permite comunicaciones Ethernet con los paquetes de software 3500 Rack Configuration y Data Acquisition.

¿Qué debo revisar si el LED TX/RX está apagado?

Verifique que el módulo esté correctamente instalado y que el bus de comunicación interno del rack esté activo y funcionando.

¿Es obligatoria una actualización de firmware al cambiar a una nueva interfaz 136188-01?

Los módulos principales antiguos requieren una actualización de firmware usando el kit 126M4118-01 para reconocer correctamente el nuevo hardware de E/S.

¿Cuáles son las limitaciones ambientales de almacenamiento para este hardware?

El módulo debe almacenarse dentro de un rango de temperatura ambiente de -40 °C a +85 °C.
