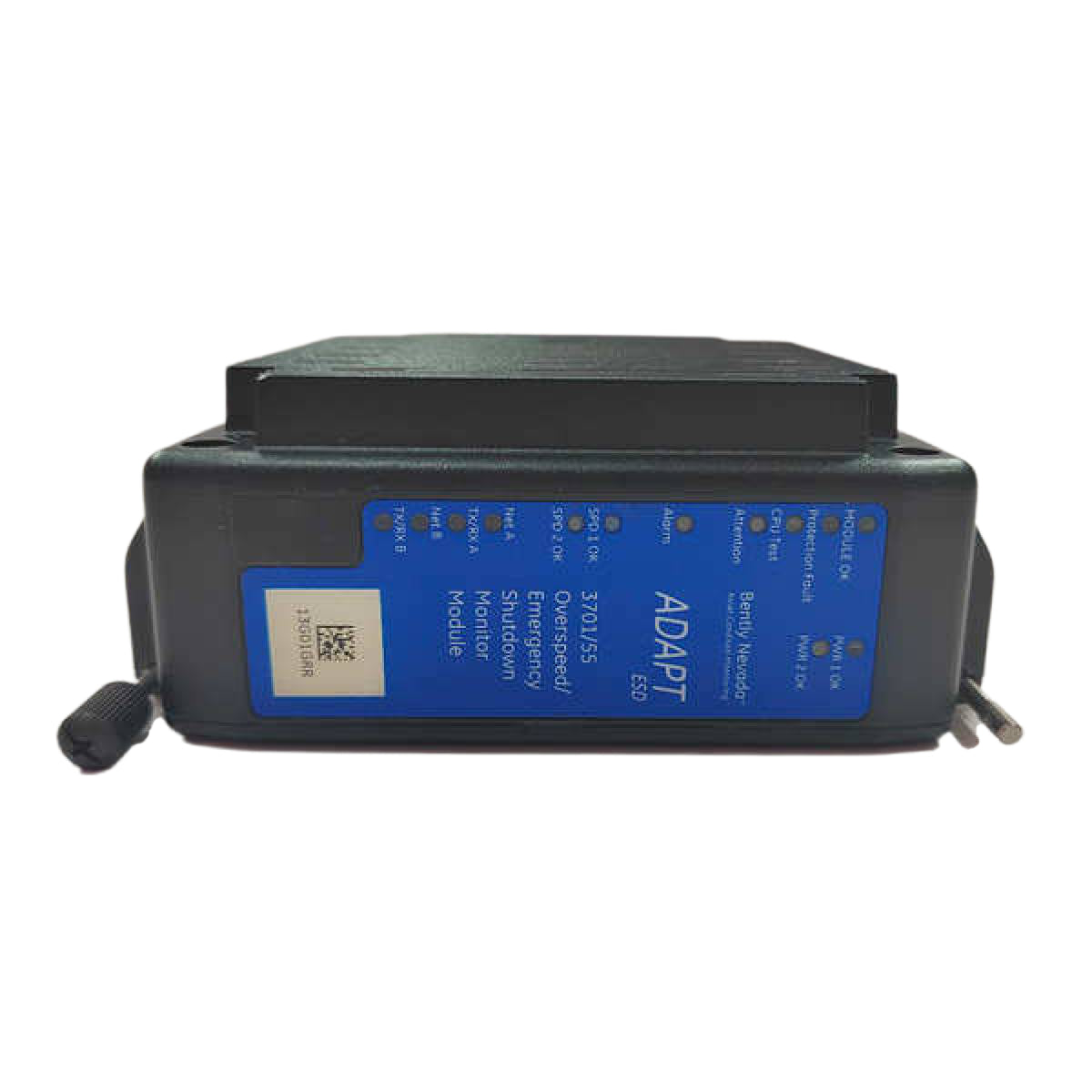

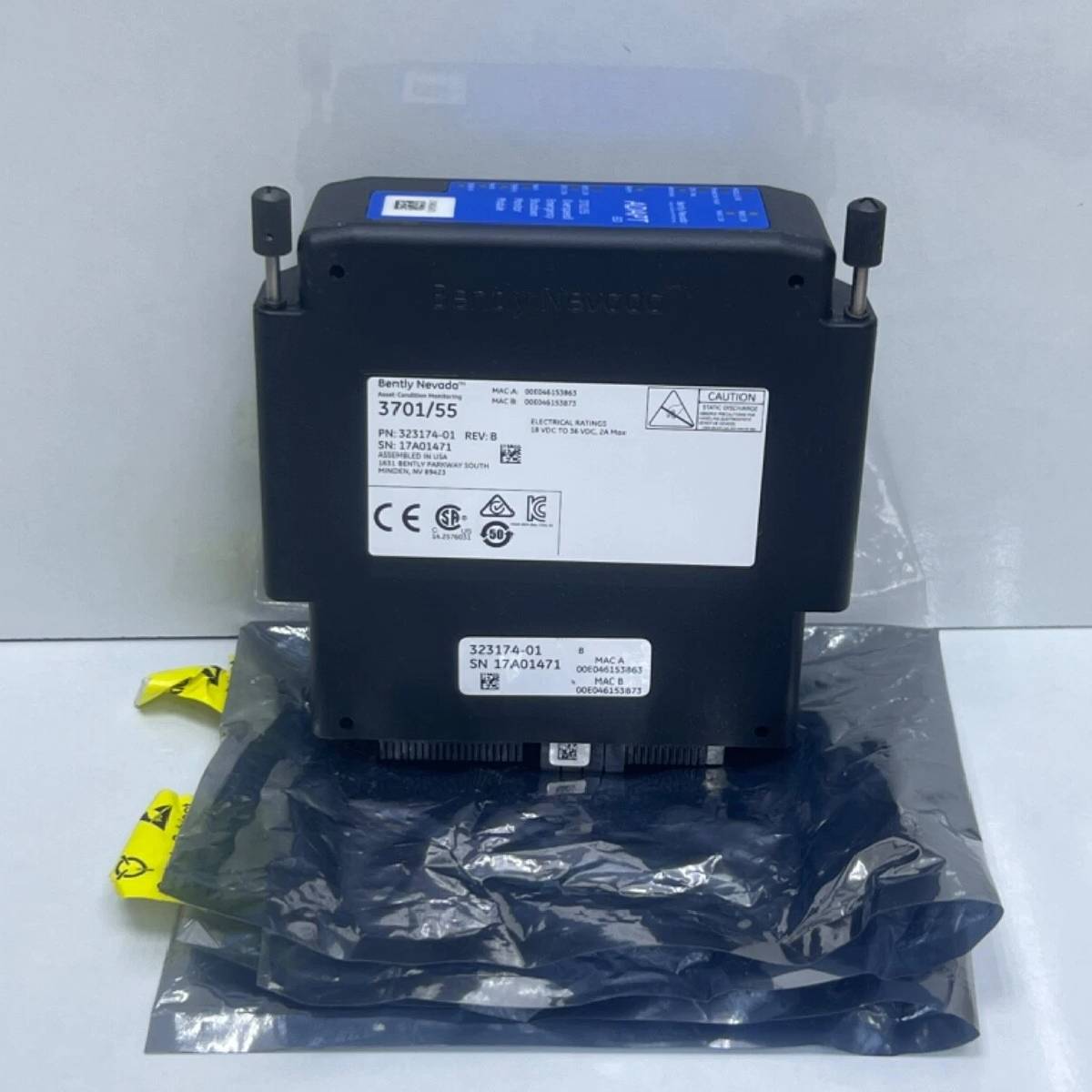

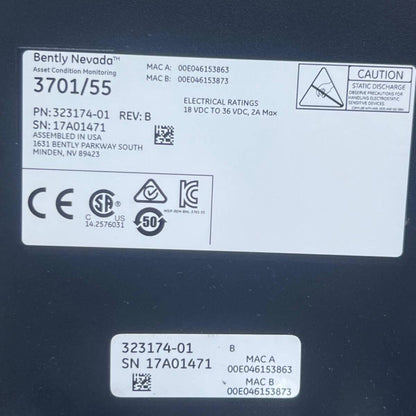

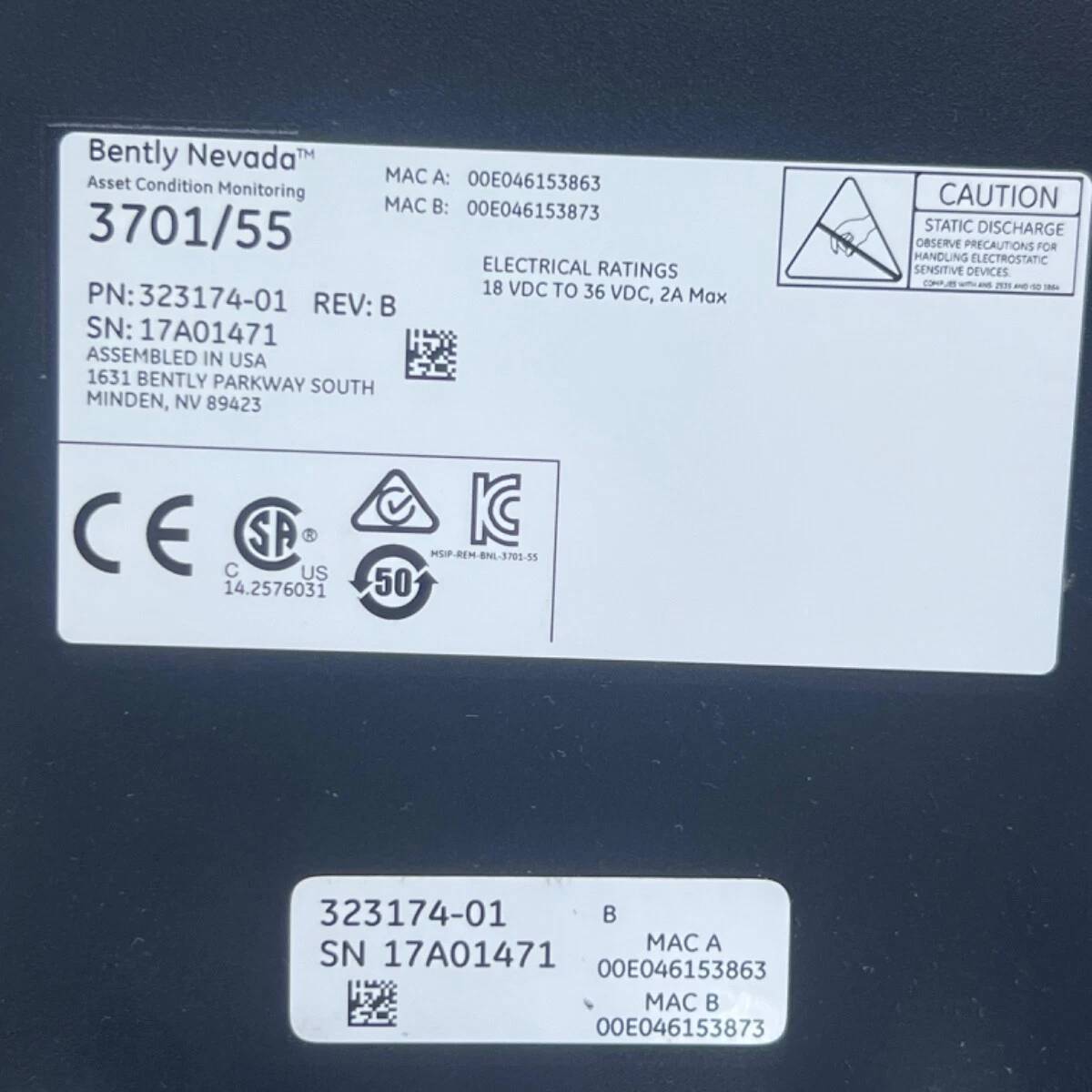

El Bently Nevada 323174-01 es un módulo de procesamiento de alto rendimiento y redundancia triple diseñado para el sistema de dispositivo de parada de emergencia ESD ADAPT 3701/55. Como parte de un PLC de seguridad independiente, funciona como el motor de procesamiento central para ejecutar la lógica crítica de seguridad destinada a la parada de emergencia de maquinaria rotativa, incluidas turbinas de vapor, gas e hidráulicas, turbocompresores de expansión y equipos de proceso en general. En una arquitectura típica de redundancia modular triple (TMR), tres módulos de procesamiento funcionan en paralelo para ofrecer una fiabilidad excepcional del sistema y tolerancia a fallos.
El módulo 323174-01 supervisa un amplio conjunto de 32 entradas discretas y 12 entradas analógicas de variables de proceso, garantizando que todas las variables críticas del sistema estén sincronizadas en el marco TMR. Cada módulo de procesamiento gestiona directamente dos entradas de velocidad únicas, lo que permite una capacidad total del sistema de seis canales de velocidad. Las configuraciones de las aplicaciones a nivel de campo se entregan de forma segura mediante el software Bently Nevada Monitor Configuration. El módulo optimiza la resolución de la lógica de entrada a salida con un tiempo nominal de procesamiento lógico de 2 ms y un tiempo de conmutación de relé de 8 ms, minimizando eficazmente el intervalo entre la detección de un evento de emergencia y la parada del sistema. Las operaciones de mantenimiento se simplifican, ya que todo el firmware integrado del módulo puede actualizarse por completo sin desmontar físicamente el sistema.
| Número de pieza | Descripción |
|---|---|
| 323174-01 | Módulo de CPU ESD ADAPT |
| Parámetro | Especificación / Valor |
|---|---|
| Fabricante | Bently Nevada (una empresa de Baker Hughes) |
| Tipo de módulo | Módulo de procesamiento (CPU) |
| Número de pieza | 323174-01 |
| Compatibilidad del sistema | Dispositivo de parada de emergencia ESD ADAPT 3701/55 |
| Bloques de procesamiento lógico | Hasta 500 bloques |
| Tiempo nominal de procesamiento lógico | 2 ms |
| Tiempo de conmutación/transición del relé | 8 ms |
| Puertos de comunicación de red | 2 puertos por módulo de CPU (Ethernet de 10/100 Mbps, TCP/IP) |
| Protocolos de direccionamiento IP | IP estática y DHCP |
| Sincronización horaria | NTP |
| Seguridad de la configuración | Protegido mediante contraseña |
| Salidas para registrador | Dos salidas de 4-20 mA alimentadas internamente por módulo de CPU |
| Temperatura de funcionamiento | -30 degC a +65 degC (-22 Fahrenheit a +149 Fahrenheit) |
| Temperatura de almacenamiento | -45 degC a +85 degC (-49 Fahrenheit a +185 Fahrenheit) |
| Humedad relativa | 0 % a 95 %, sin condensación |
| Tolerancia a la vibración | 3 g a 3-57 Hz (según IEC 60068-1) |
| Resistencia a los choques mecánicos | 5 g a 57-500 Hz (según IEC 60068-1); 15 g durante 11 ms, en funcionamiento y fuera de funcionamiento (según IEC 60068-2) |
| Peso del módulo | 1,2 kg (2,6 lb) |
| Dimensiones del módulo (L x W x H) | 15,8 x 6,1 x 15,8 cm (6,2 x 2,4 x 6,2 in) |
La base de terminales del sistema debe montarse verticalmente, con el terminal de la fuente de alimentación orientado horizontalmente, para garantizar una disipación adecuada del calor. Mantenga una profundidad mínima de la envolvente de nueve pulgadas (9 in).
Configure los dos puertos Ethernet del módulo en dos subredes independientes para crear rutas de datos distintas y redundantes.
En entornos que contengan líquidos condensados, humedad, lluvia o partículas suspendidas en el aire, el sistema debe instalarse dentro de una envolvente NEMA con la clasificación adecuada para proteger el hardware interno contra el sobrecalentamiento y el estrés térmico.
Los protocolos de puesta a tierra deben cumplir estrictamente la Nota de aplicación 013 de Bently Nevada al conectar el chasis y las fuentes de alimentación del sistema a la toma de tierra.
Las actualizaciones del firmware y las modificaciones del sistema pueden aplicarse de forma segura a través de los puertos de red sin extraer ni desmontar el módulo de su carcasa del chasis.
Certificado como dispositivo de seguridad SIL 3 conforme a las normas IEC 61508, partes 1-7, e IEC 62061-1.
CAN/CSA-C22.2 n.º 61010-1-12, UL 61010-1, Directiva de baja tensión de la UE 2014/35/UE y EN 61010-1.
Directiva de la UE 2014/30/UE, EU 61326-3-1, EN 61000-6-2 y EN 61000-6-4.
cNRTLus Clase I, Zona 2: AEx nA nC IIC T4 Gc / Clase I, Zona 2: AEx ec nC IIC T4 Gc / Clase I, División 2, Grupos A, B, C, D (T4 a Ta = -30 degC a +65 degC cuando se instala según el plano 100M1872). ATEX/IECEx II 3 G Ex nA nC IIC T4 Gc / Ex ec nC IIC T4/T5 Gc.
Directiva de la UE 2006/42/CE (Directiva de máquinas).
Reglas de ABS de 2009 para buques de acero.
Directiva RoHS 2011/65/UE y cumplimiento de FCC Parte 15, Clase.
