Bently Nevada 84661-66 Cables de interconexión de la serie 330750

Descripción

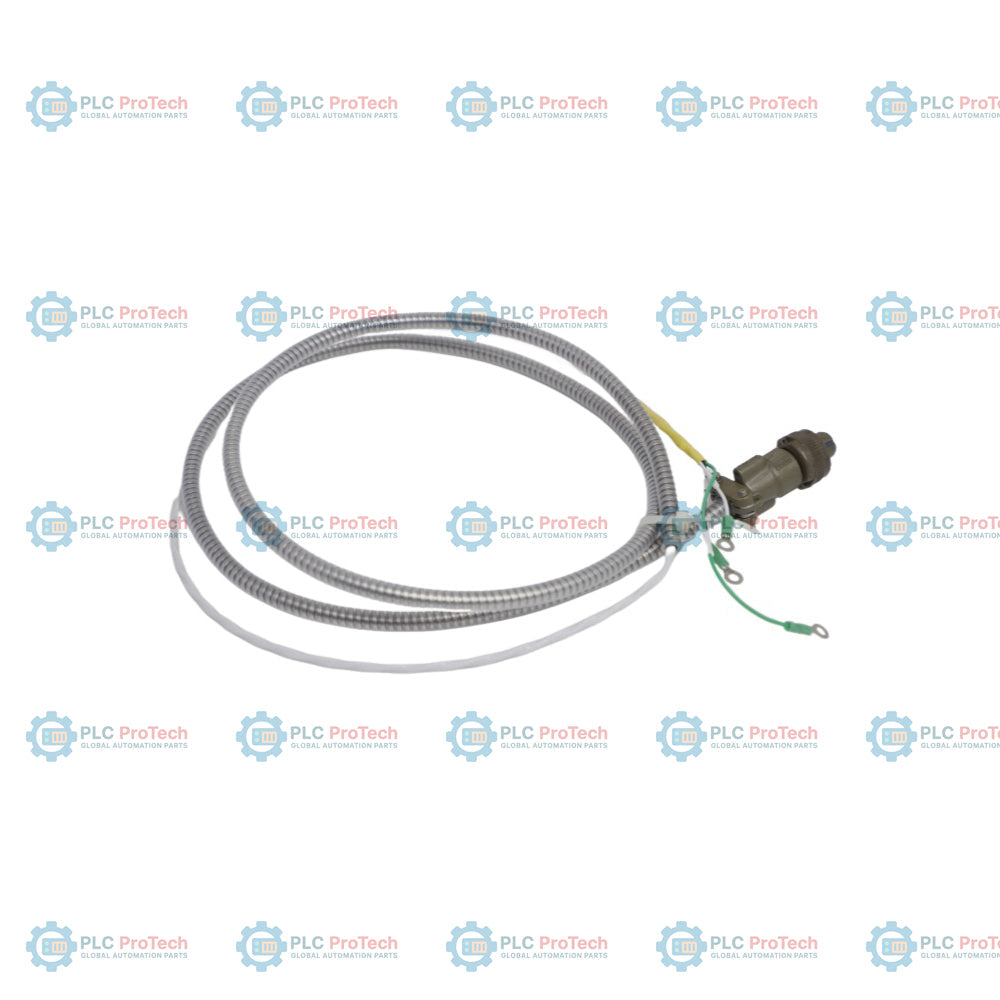

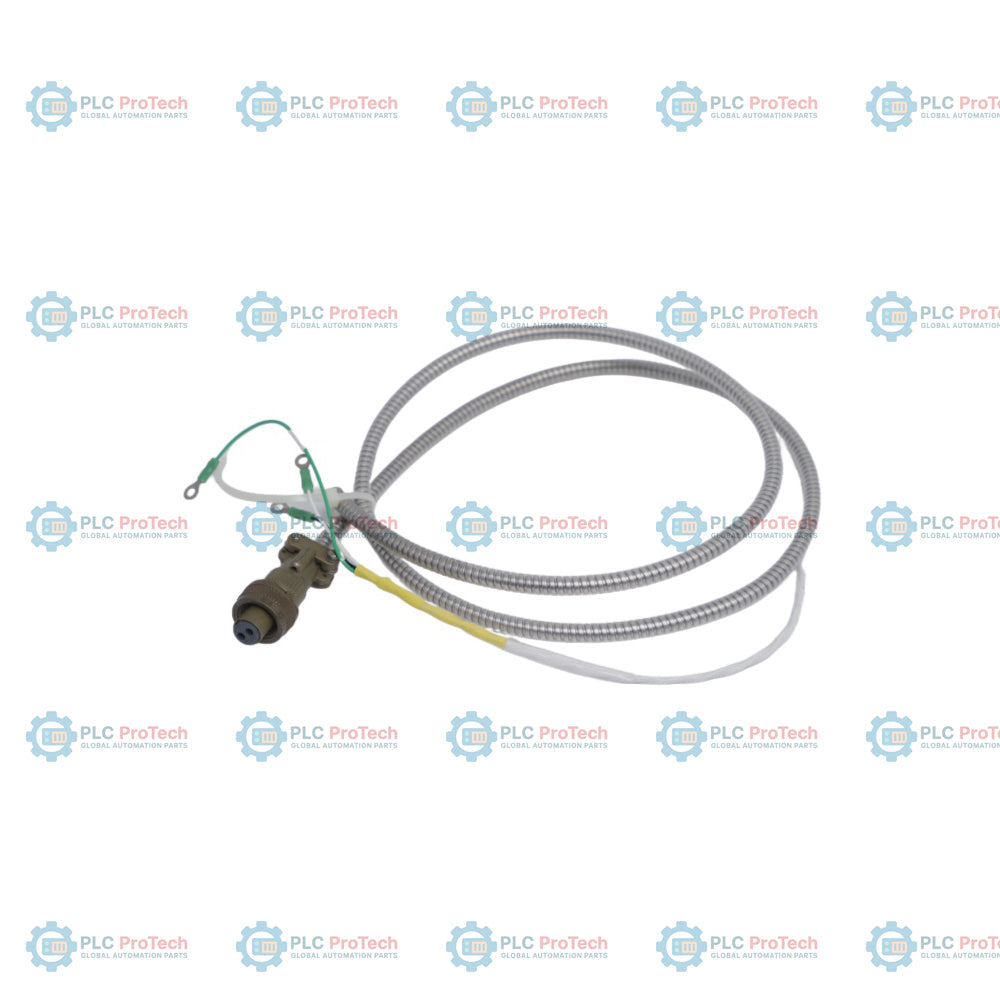

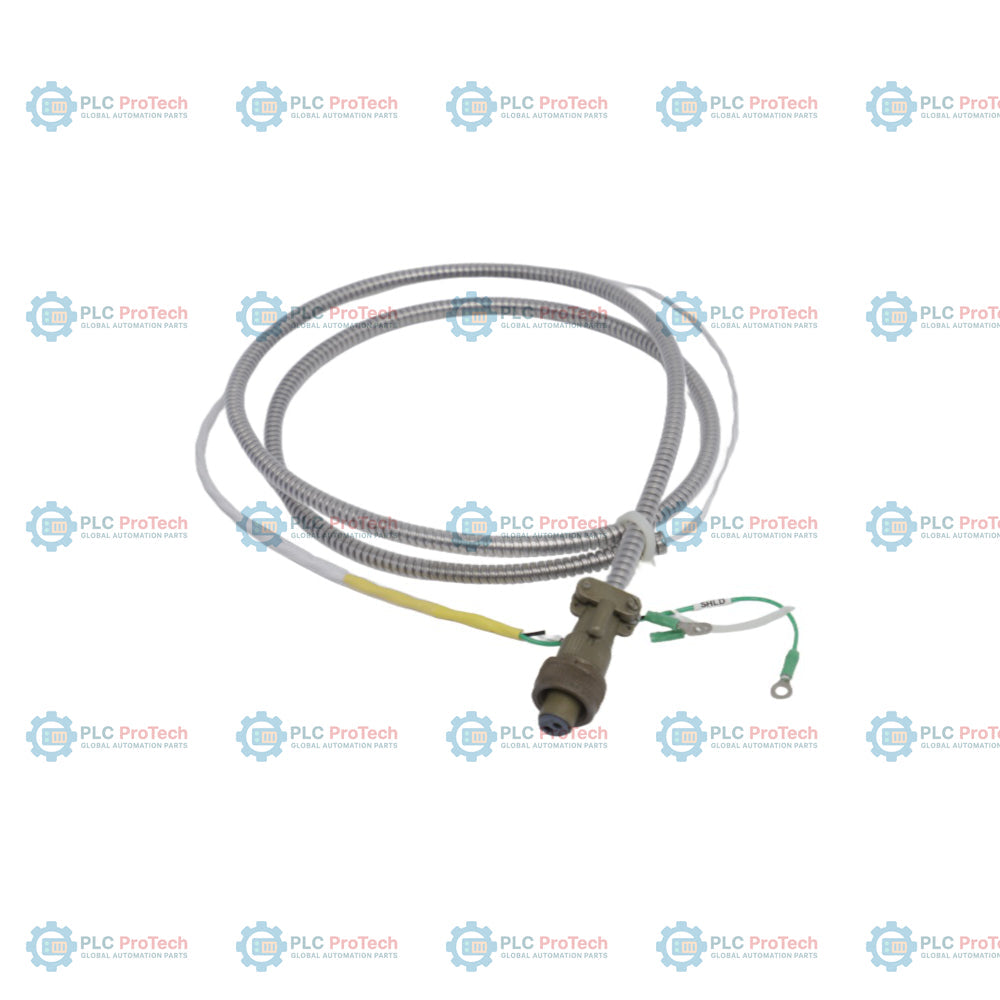

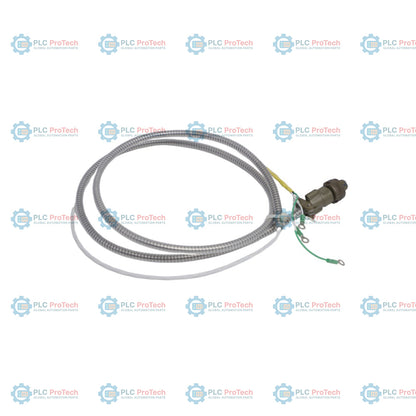

84661-66 especifica un cable de interconexión estándar blindado de 66 pies (20,1 m), utilizado con el sistema Velomitor para altas temperaturas 330750 de Bently Nevada (HTVS) para conectar los equipos electrónicos de acondicionamiento de la señal del sensor con el monitor de la maquinaria. Esta construcción de cable consta de una armadura de acero inoxidable sobre un cable de par trenzado apantallado de 0,382 mm2 (22 AWG), que proporciona una alta protección mecánica en entornos industriales exigentes. Está equipado con un conector hembra resistente a la humedad en el extremo del transductor HTVS y terminado con terminales de anillo en el extremo del monitor o receptor.

A diferencia del cable de interconexión estándar 9571-NN sin armadura, la variante 84661-66 incorpora una armadura flexible de conducto de acero inoxidable para proteger los conductores internos contra la abrasión mecánica, las fuerzas de aplastamiento y la degradación ambiental. Esta configuración de cable de 66 pies permite a los operadores colocar los equipos electrónicos sensibles de monitorización de condición hasta 20,1 metros de las superficies de maquinaria a alta temperatura, manteniendo estables las señales de vibración sin degradación térmica del transmisor.

Características

• La longitud total del cable de 66 pies (20,1 m) permite un tendido flexible desde ubicaciones de maquinaria a alta temperatura hasta equipos electrónicos o cajas de terminación en zonas frías.
• El recubrimiento de armadura de acero inoxidable protege los conductores internos de 22 AWG contra la abrasión intensa, los impactos y los riesgos mecánicos del tendido.
• Los conductores de cobre de par trenzado apantallado de 0,382 mm2 (22 AWG) mantienen la integridad de la señal y reducen las interferencias electromagnéticas y de radiofrecuencia.
• El conector hembra resistente a la humedad, preinstalado en el extremo del transductor HTVS, garantiza una conexión sellada.
• Los terminales de anillo preterminados en el extremo del monitor facilitan una conexión segura mediante terminales de tornillo dentro de los paneles de monitorización.
• El rango de temperatura de funcionamiento de -29 °C a 121 °C (-20 °F a 250 °F) cubre la mayoría de las rutas industriales.

Aplicaciones

• Medición de la vibración del eje y de la posición axial en maquinaria industrial mediante el sistema Velomitor para altas temperaturas 330750.
• Entornos de procesamiento a alta temperatura, incluidas turbinas de vapor, turbinas de gas y tuberías industriales, donde se requiere protección física del cableado.
• Plantas petroquímicas, de generación eléctrica y de fabricación de acero con alto riesgo de daños mecánicos.

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

• Utilice cableado blindado para minimizar el ruido electrostático y electromagnético.
• Asegúrese de fijar firmemente la cubierta blindada de acero inoxidable a lo largo del tendido mediante abrazaderas para cables.
• Evite instalarlo en áreas donde la temperatura ambiente supere los 121 °C (250 °F) para conservar el aislamiento del cable.
• Conecte el cable verde de blindaje a la conexión a tierra adecuada del monitor o del instrumento. No conecte a tierra ambos extremos del blindaje para evitar bucles de tierra.
• Evite doblar demasiado o pellizcar la armadura de acero inoxidable para prevenir daños en el conductor interno.

Cumplimiento y certificaciones

• Compatibilidad del sistema: Totalmente compatible con el sistema Velomitor de alta temperatura Bently Nevada 330750 (HTVS), compatible con las certificaciones ATEX/IECEx (Ex ia IIC o IIB, Ex ec IIC o IIB) y CSA/UL cuando se instala de acuerdo con las directrices del sistema.
