Descripción

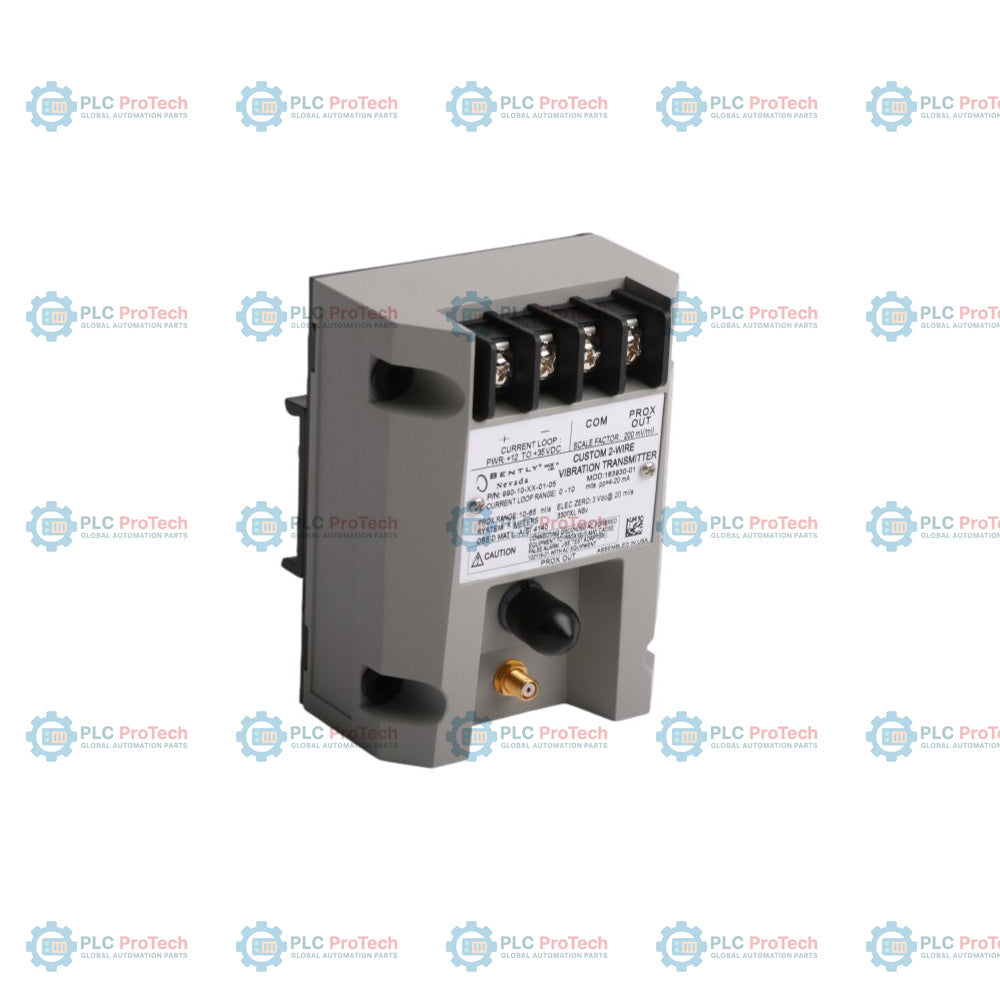

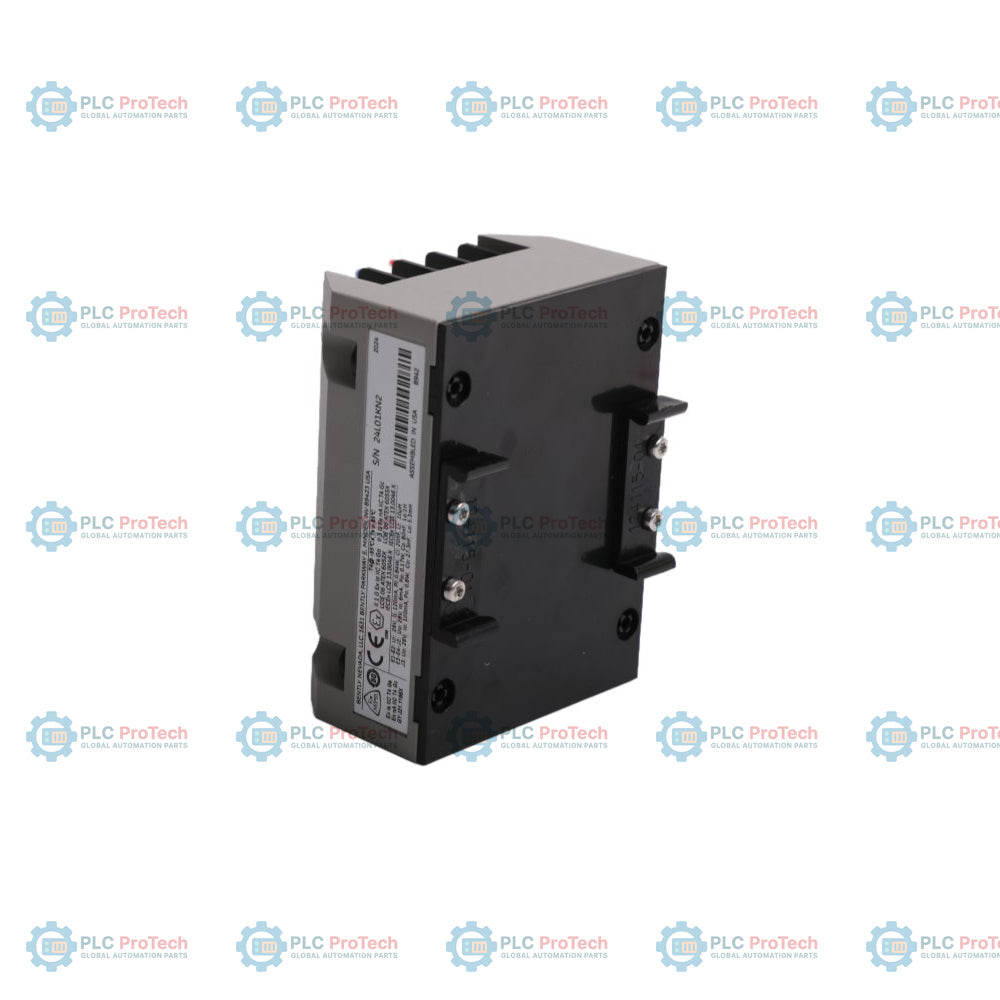

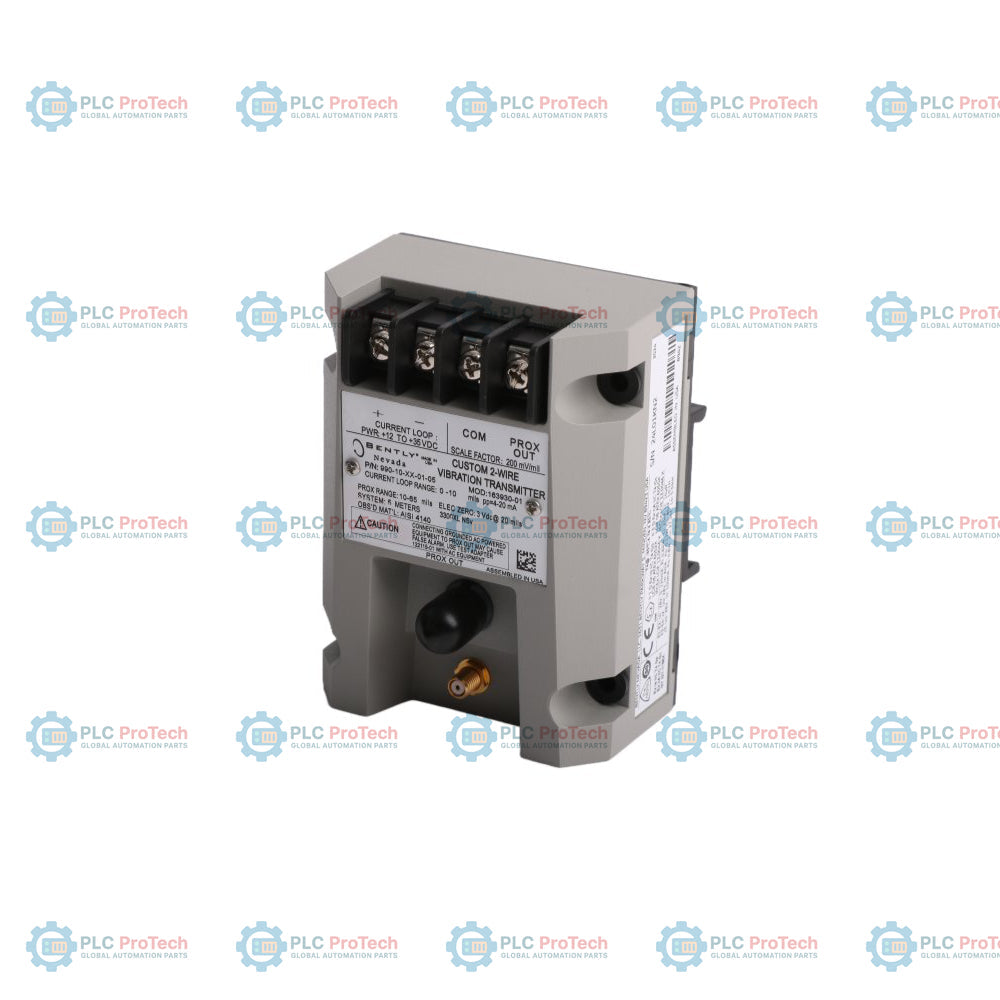

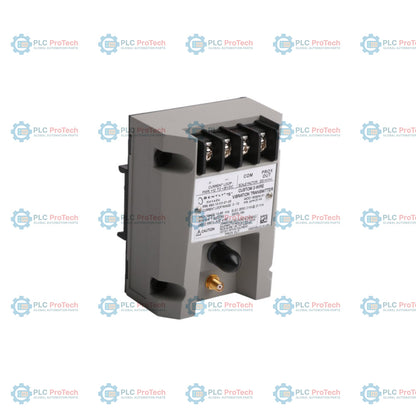

El Bently Nevada 990-10-70-01-00 es un transmisor de vibración de dos hilos alimentado por el lazo, destinado principalmente a fabricantes de equipos originales (OEM) de compresores de aire centrífugos, pequeñas bombas, motores o ventiladores. Esta unidad de grado industrial acondiciona las entradas dinámicas de una sonda de proximidad 3300 NSv y su cable de extensión correspondiente, traduciendo el desplazamiento sin procesar en una salida de lazo proporcional de 4 a 20 mA conforme al estándar industrial. El hardware cuenta con un rango de vibración de escala completa de 0 a 10 mils pico a pico ($0-250 \mu\text{m}$ pp) configurado para una disposición con una longitud de sistema de 7,0 metros. Equipado con un sensor Proximitor integrado, ajustes de cero y span independientes y un circuito de seguridad especializado Not OK/Signal Defeat, proporciona un seguimiento continuo de la vibración directamente a los sistemas de control de maquinaria y PLC.

Características

• Equipado con un sensor Proximitor integrado que no requiere una unidad de acondicionamiento externa.
• Cuenta con un conector coaxial PROX OUT no aislado que proporciona una salida directa de vibración dinámica y tensión de separación para el diagnóstico de maquinaria.
• Potenciómetros de cero y span integrados e independientes para una calibración precisa del lazo en campo.
• El pin de entrada de prueba integrado permite verificar rápidamente el lazo mediante un generador de funciones externo.
• Diseñado con un circuito Not OK/Signal Defeat para evitar falsas alarmas de la maquinaria causadas por conexiones sueltas o hardware defectuoso.
• Cuenta con un método de construcción encapsulada que ofrece resistencia en entornos operativos con alta humedad (hasta un 100 % de condensación).

Aplicaciones

• Tendencia continua de la vibración pico a pico en compresores de aire centrífugos.
• Lazos localizados de seguimiento de vibración general para pequeñas bombas, motores o ventiladores industriales.
• Integración directa de las métricas dinámicas de la sonda sin contacto en una infraestructura de control basada en PLC.

Desglose de la información de pedido

El código del modelo 990-10-70-01-00 representa una combinación preconfigurada de cuatro opciones de pedido específicas:

Especificaciones técnicas

Directrices de instalación

• Monte firmemente el chasis del transmisor en una infraestructura industrial estándar mediante los clips preinstalados para riel DIN de 35 mm.
• Conecte los cables de alimentación externos a los bloques de terminales E1 y E2, asegurándose de que el potencial del lazo de entrada permanezca dentro de los límites operativos requeridos de +12 a +35 Vcc.
• Conecte el cable de extensión correspondiente de 7,0 metros desde la sonda 3300 NSv directamente al puerto coaxial integrado, evitando superar los límites de acoplamiento de rosca para mitigar el riesgo de atascamiento del terminal.
• Aísle todas las rutas de lazo de comunicación interconectadas de las líneas de alimentación primaria de motores de alta tensión adyacentes para minimizar el posible acoplamiento de ruido electromagnético.
• Para diagnósticos de seguridad con equipos de prueba conectados a tierra y alimentados con CA, utilice un adaptador de prueba 122115-01 para mantener el aislamiento y proteger la integridad de la ruta de señalización del lazo.
