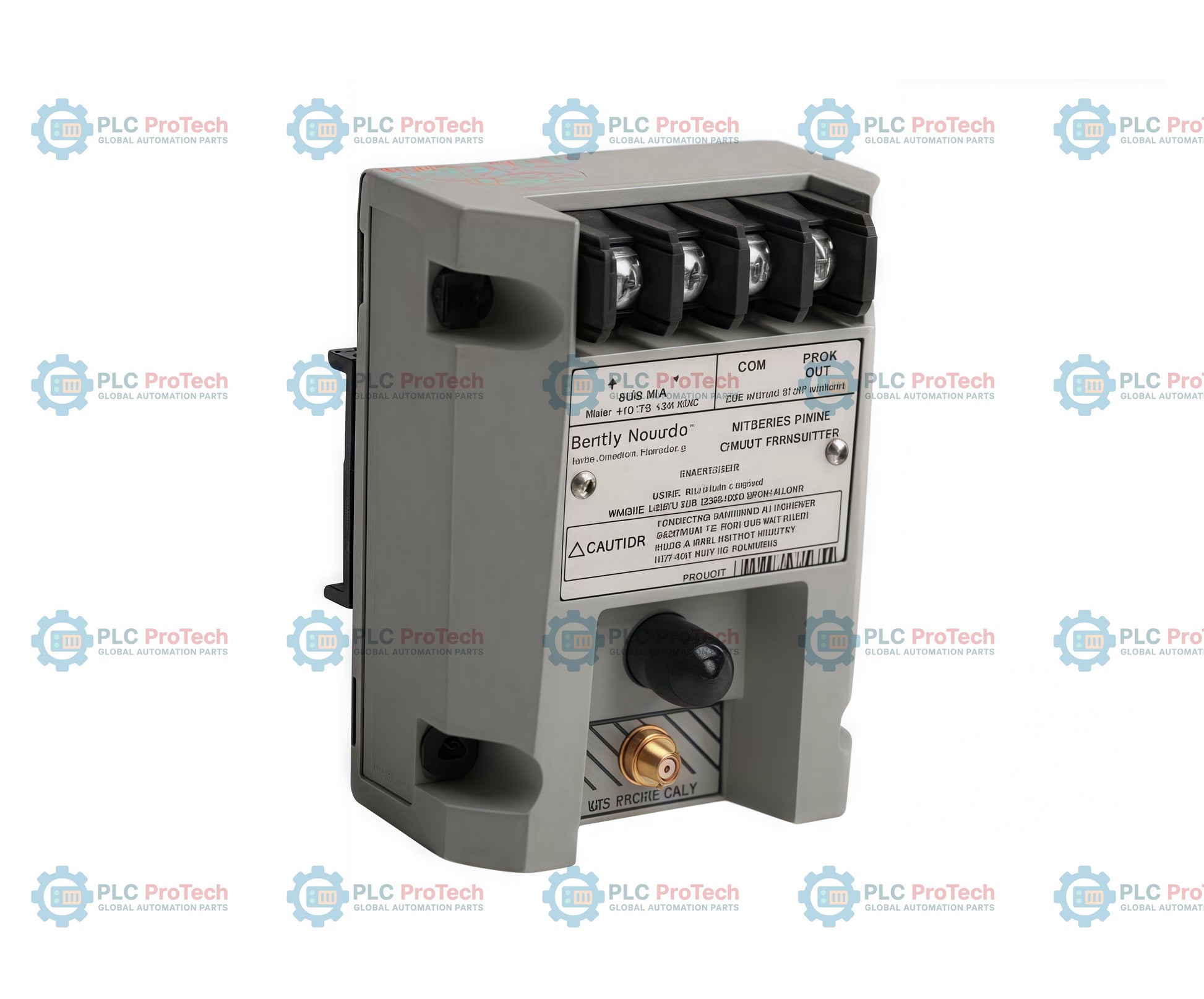

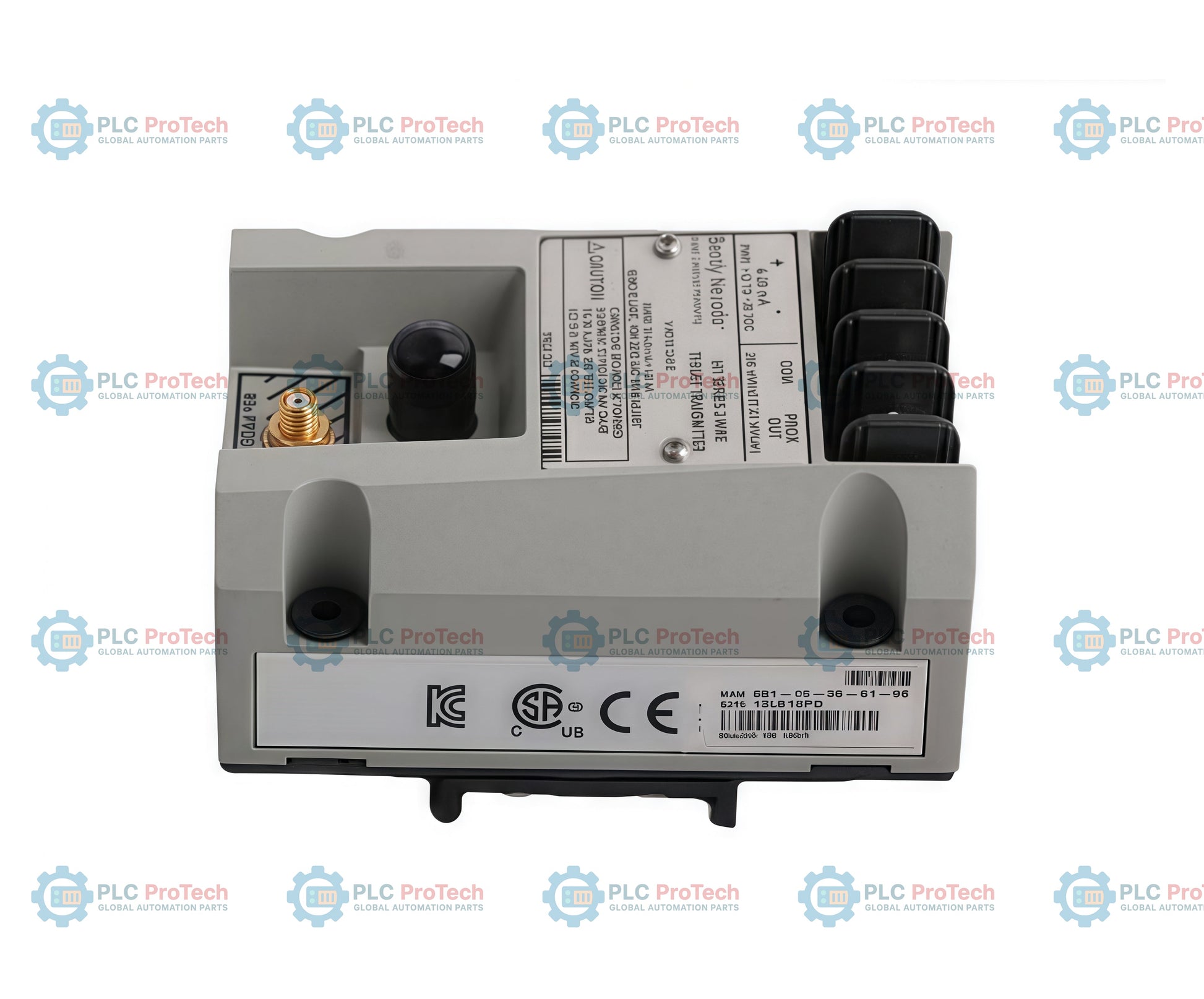

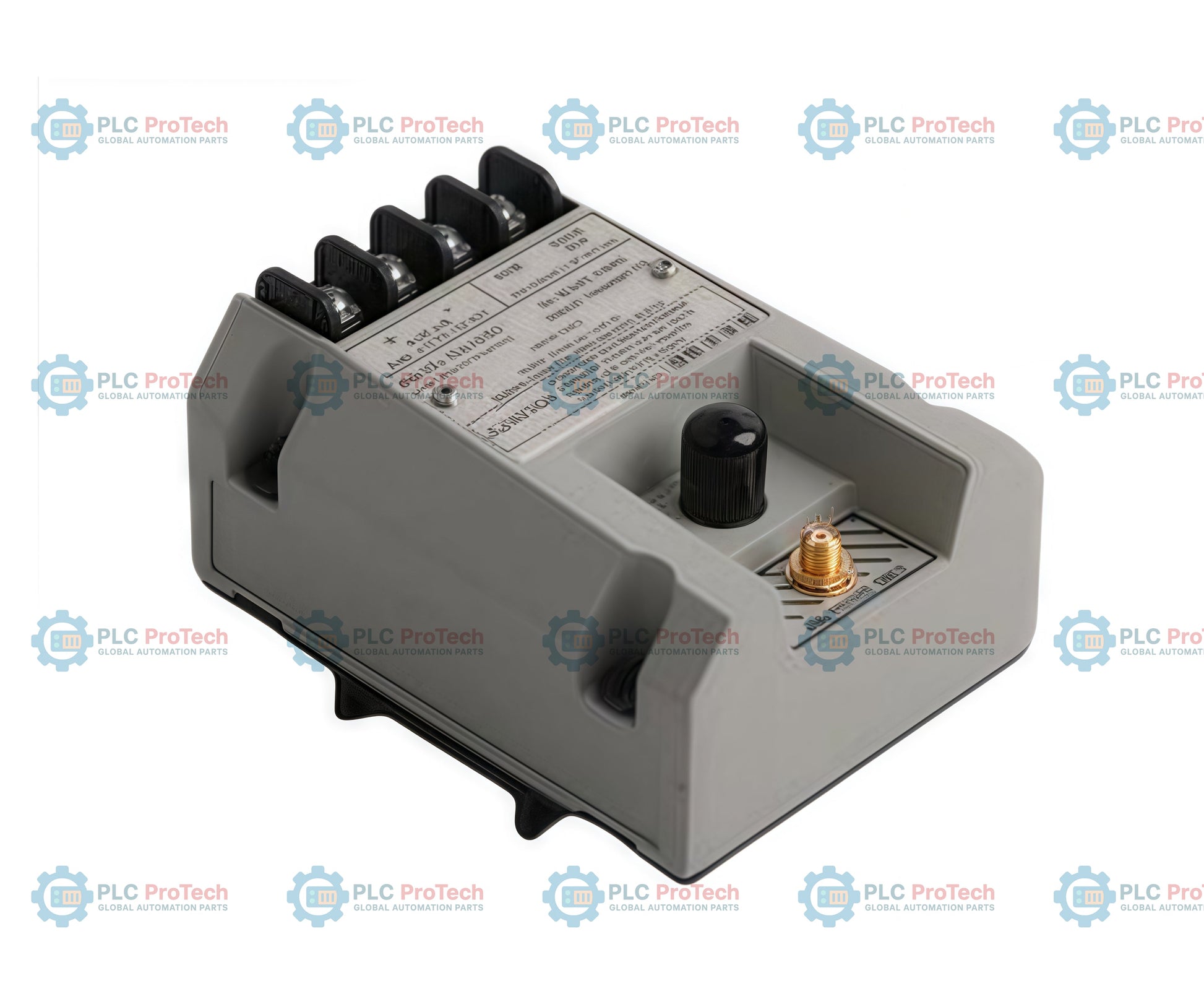

El transmisor de empuje 991 991-25-50-03-05 es un transmisor de desplazamiento axial de 2 hilos alimentado por lazo, diseñado para la medición continua de la posición de empuje mediante una sonda de proximidad 3300 NSv y un sistema de cable de extensión compatible. El transmisor integra internamente el sensor Proximitor y convierte las señales de escala de corrientes de Foucault en una salida proporcional de 4 a 20 mA para sistemas de control de maquinaria que monitorean la dinámica del rotor y la posición axial del eje. La unidad proporciona terminales PROX OUT y COM no aislados para el diagnóstico dinámico de vibraciones y tensión de separación, incorpora circuitos de desactivación de la señal Not OK para la supresión de fallos y permite el montaje en riel DIN o mamparo en entornos industriales con alta humedad.
Información para pedidos
| Opción de código de sufijo / Descripción técnica del parámetro |
|
|
| -25 |
Opción de escala completa |
25-0-25 milésimas de pulgada |
| -50 |
Opción de longitud del sistema |
5,0 metros (16,4 pies) |
| -03 |
Opción de montaje |
Clips y tornillos DIN |
| -05 |
Opción de aprobación de organismos |
CSA División 2, ATEX Zona 0, ATEX Zona 2, aprobación marítima ABS |
Especificaciones del hardware
| Especificación de parámetros |
|
| Tipo de producto |
Transmisor de empuje de posición axial |
| Señal de entrada |
Una sonda de proximidad 3300 NSv con cable de extensión |
| Fuente de alimentación |
+12 a +35 VCC |
| Señal de salida |
4 a 20 mA CC |
| Configuración de la señal |
Alimentado por lazo de 2 hilos |
| Precisión del lazo |
Dentro de ±1,5 % de la escala completa, típico |
| Referencia de precisión |
Medida en una resistencia de lazo de 250 ohmios |
| Resistencia máxima del lazo |
1000 ohmios a 35 VCC |
| Limitación de corriente |
23 mA típico |
| Ajuste de cero |
Potenciómetro externo sin interacción |
| Ajuste de span |
Potenciómetro externo sin interacción |
| Tiempo de respuesta de estado no OK |
Menos de 100 µs |
| Tiempo de recuperación de la salida |
Menos de 0,1 s |
| Salida de señal dinámica |
PROX OUT no aislada |
| Adaptador de aislamiento recomendado |
Adaptador de prueba 122115-01 |
| Temperatura de funcionamiento |
-35 °C a +85 °C |
| Temperatura de almacenamiento |
-51 °C a +100 °C |
| Temperatura de funcionamiento de la sonda |
-52 °C a +177 °C |
| Temperatura de almacenamiento de la sonda |
-52 °C a +177 °C |
| Humedad relativa |
100 % de condensación, no sumergida |
| Material de la punta del transductor |
Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda |
Acero inoxidable AISI 303 o 304 |
| Tipo de cable de la sonda |
Coaxial de 75 ohmios con aislamiento de FEP |
| Armadura opcional del cable |
Acero inoxidable AISI 302 flexible |
| Resistencia a la tracción |
222 N (50 lbf) máximo |
| Peso del transmisor |
0,43 kg |
| Peso típico del sistema |
0,82 kg |
| Opciones de rosca de la sonda |
1/4-28, 3/8-24, M8x1, M10x1 |
| Acoplamiento máximo de rosca 1/4-28 |
0,375 in |
| Acoplamiento máximo de rosca 3/8-24 |
0,563 in |
| Acoplamiento máximo de rosca M8x1 |
12 mm |
| Acoplamiento máximo de rosca M10x1 |
15 mm |
Notas de ingeniería
-
Limitaciones del monitoreo de empuje: A diferencia de los bastidores de monitoreo continuo, el transmisor 991 no puede realizar las funciones de desactivación temporizada de canales OK, derivación de peligro ni multiplicación de disparo. Los PLC o DCS conectados no son compatibles con software de diagnóstico de toda la planta, como System 1 o Rule Paks.
-
Calibración de la separación de la sonda: Es fundamental ajustar con precisión la separación física de la sonda. Una configuración incorrecta de la separación respecto al objetivo impide que el lazo alcance los límites de escala completa en cualquiera de las direcciones, normal o inversa, lo que desactiva la protección de la maquinaria.
-
Materiales del objetivo: Todas las especificaciones de escalado de corrientes parásitas se calibran utilizando un objetivo de acero AISI 4140. Otros materiales del objetivo modificarán la precisión y las características de respuesta del lazo.
-
Acoplamiento máximo de rosca: Al montar la sonda, el acoplamiento máximo de la rosca no debe superar 1,5 veces el diámetro nominal de la rosca (0,375 in para roscas 1/4-28, 0,563 in para roscas 3/8-24, 12 mm para M8x1 y 15 mm para M10x1).
Directrices de campo
-
Polaridad de diagnóstico y aislamiento de señal: La señal coaxial PROX OUT no está aislada de la corriente del lazo de 4 a 20 mA. La conexión directa de osciloscopios o analizadores alimentados por CA puede provocar bucles de tierra y alarmas de fallo; utilice un adaptador de prueba 122115-01 / 990/991 para invertir y aislar la señal, manteniendo las convenciones de polaridad estándar.
-
Aislamiento del conector coaxial: Asegúrese de que todas las conexiones coaxiales entre la sonda 3300 NSv y el cable de extensión estén limpias y secas, y envuélvalas con cinta de silicona autoadherente para mantener una protección del 100 % contra la humedad por condensación.
-
Puesta a tierra del blindaje: El terminal 3 (COM) debe conectarse al retorno del lazo o a la tierra del sistema en un único punto. Mantenga continuos los blindajes de los cables de instrumentación hasta el punto de terminación y aíslelos de la carcasa de campo para evitar interferencias de ruido eléctrico en el lazo.
-
Enrutamiento del ajuste en campo: Utilice los potenciómetros de cero y span sin interacción, ubicados debajo de la etiqueta del transmisor, para realizar una calibración menor del lazo. Para la verificación, puede aplicarse una fuente de tensión de CC variable al pin de entrada de prueba para confirmar la corriente de salida del lazo.
Preguntas frecuentes técnicas y de adquisiciones
P: ¿Puede funcionar el transmisor 991 sin un sensor Proximitor externo?
R: Sí. El transmisor contiene un sensor Proximitor integrado y acepta directamente la entrada de una sonda 3300 NSv.
P: ¿La señal PROX OUT está aislada de la salida del lazo?
R: No. El terminal PROX OUT no está aislado y debe conectarse mediante el adaptador de prueba 122115-01 cuando se utilicen equipos de prueba alimentados por CA con conexión a tierra.
P: ¿Qué longitudes del sistema de sonda admite la configuración 991-25-50-03-05?
A: La configuración especificada admite una longitud total de 5,0 metros para el sistema de sonda 3300 NSv y cable de extensión.
