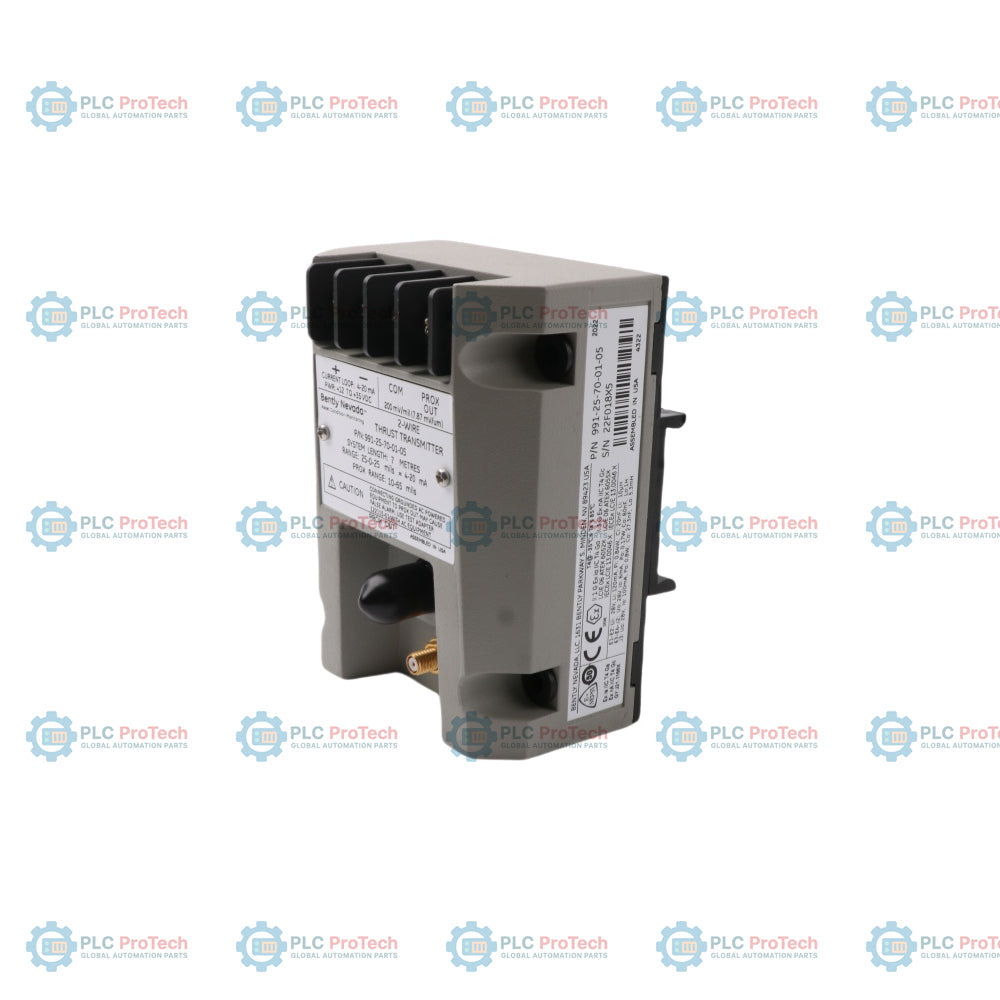

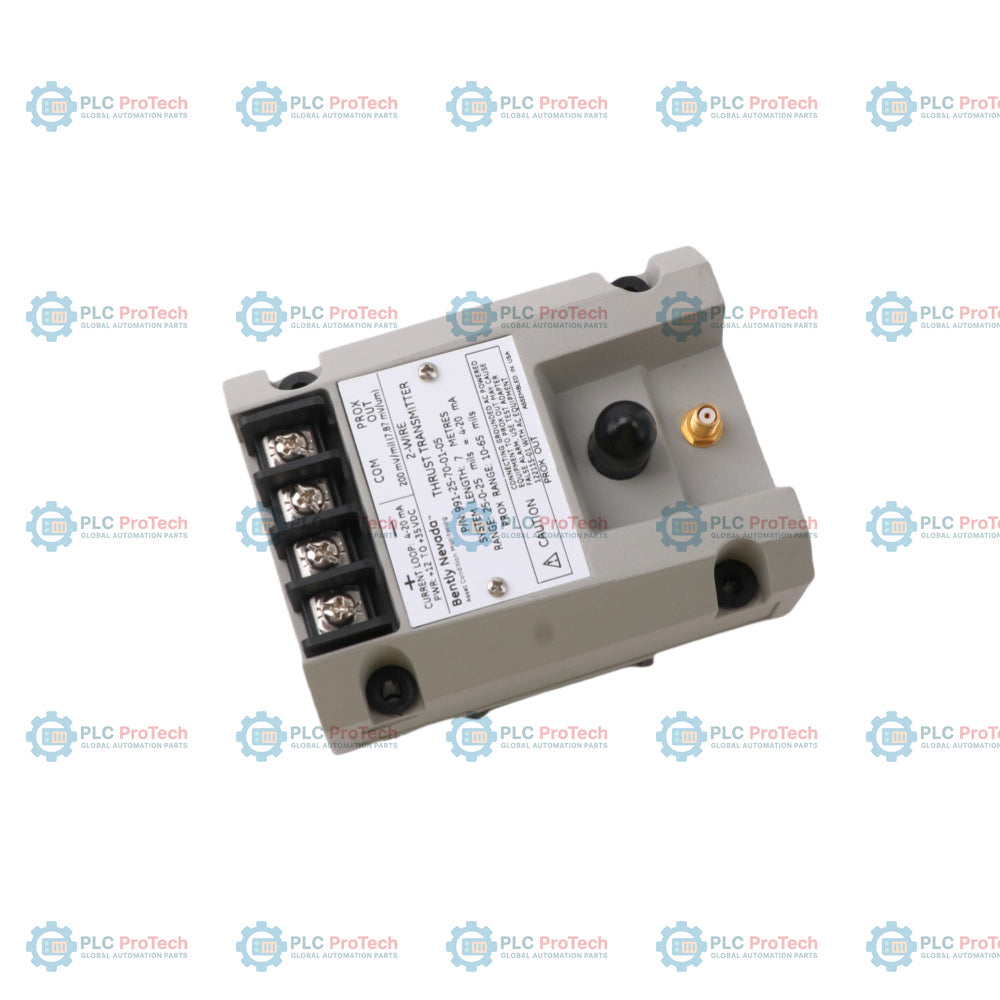

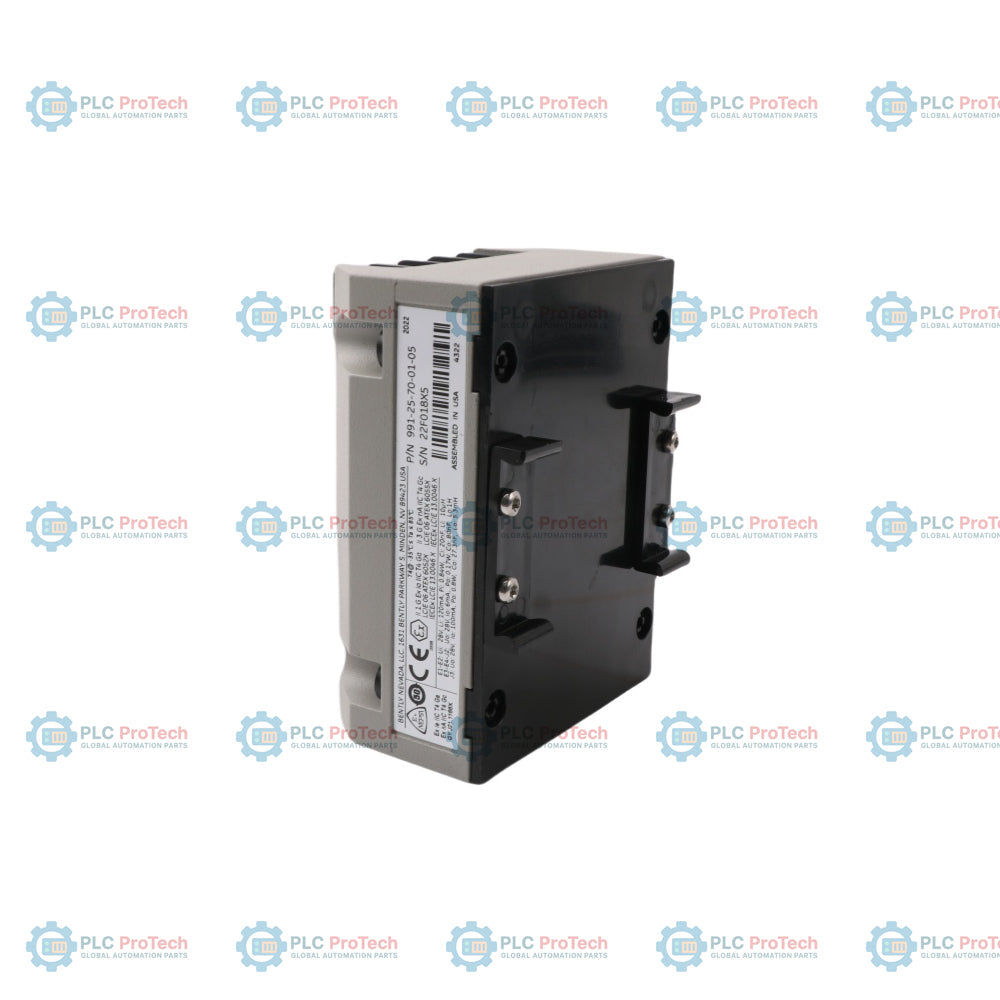

Bently Nevada 991-25-70-01-05 Transmisor de empuje

El Bently Nevada 991-25-70-01-05 es un transmisor de empuje (desplazamiento axial) de 2 hilos alimentado por lazo, desarrollado para aplicaciones de monitorización de maquinaria de fabricantes de equipos originales en compresores, bombas, motores y equipos rotativos. Convierte la señal de la sonda de proximidad en una salida estándar de 4–20 mA para su integración directa con sistemas PLC, DCS o de control.

Información para pedidos

Características principales

• Circuito integrado de excitación de la sonda de proximidad
• Salida proporcional de desplazamiento axial de 4–20 mA
• Ajustes de cero y span independientes
• Supresión de la señal durante el encendido para evitar disparos falsos
• Diagnóstico de supresión de la señal «No OK»
• Conector dedicado de señal dinámica PROX OUT
• Construcción encapsulada para entornos de alta humedad

Especificaciones

Pasos de instalación

Montaje mecánico físico

• Encaje el transmisor en un riel DIN estándar de 35 mm
• Instale lejos de fuentes de alta temperatura
• Utilice una carcasa de acero inoxidable 304 para entornos exteriores

Instalación y separación de la sonda

• Utilice únicamente sistemas de sonda 3300 NSv emparejados
• Mantenga una longitud total del cable del sistema de exactamente 7,0 metros
• Verifique que el área objetivo del eje cumpla los requisitos mínimos de dimensionamiento
• Ajuste la sonda al punto medio del rango de operación lineal
• Confirme que el voltaje PROX OUT sea aproximadamente de 6,5 V CC

Cableado del lazo eléctrico

• Conecte el transmisor a una fuente de alimentación de lazo de +12 a +35 Vcc
• Verifique la polaridad de alimentación (+) y señal (-) antes de energizar
• Apriete firmemente el conector coaxial miniatura
• Conecte a tierra el blindaje del cable únicamente en el lado del armario de control

Calibración de cero y span

• Ajuste el potenciómetro Zero en la posición central mecánica
• Ajuste la corriente de salida del lazo a 12 mA durante la calibración del punto medio
• Ajuste el potenciómetro Span con el desplazamiento a escala completa
• Los potenciómetros independientes minimizan las iteraciones de recalibración

Preguntas frecuentes

¿Por qué es importante la separación inicial de la sonda?

• Las separaciones incorrectas limitan el rango de medición utilizable
• Una instalación incorrecta puede permitir el contacto entre la sonda y el rotor
• La separación de funcionamiento debe mantenerse entre 0,25 y 1,65 mm (10 y 65 milésimas de pulgada)

¿Por qué la corriente del lazo cae por debajo de 3,6 mA?

• El transmisor ha activado el modo de protección «No OK»
• La sonda o el cable de extensión pueden estar abiertos o en cortocircuito
• Es posible que el conector coaxial no esté completamente insertado
• La salida a prueba de fallos evita señales falsas de disparo del PLC o DCS

¿Se puede conectar un osciloscopio directamente al puerto PROX OUT?

• El conector PROX OUT no está aislado del lazo de 4–20 mA
• Los osciloscopios estándar con conexión a tierra pueden crear bucles de tierra
• En su lugar, utilice un multímetro a batería o un adaptador de interfaz aislado

¿Se puede acortar o empalmar el cable de extensión?

• Está estrictamente prohibido modificar la longitud del cable
• Los cambios en la impedancia del cable afectan la precisión de la calibración
• Acortar o alargar el cable invalida la calibración de fábrica

Notas de compatibilidad

El transmisor está diseñado específicamente para su uso con:

• Sistemas de sondas de proximidad Bently Nevada 3300 NSv
• Compresores centrífugos OEM
• Bombas pequeñas y maquinaria rotativa
• Sistemas de entradas analógicas de PLC y DCS
