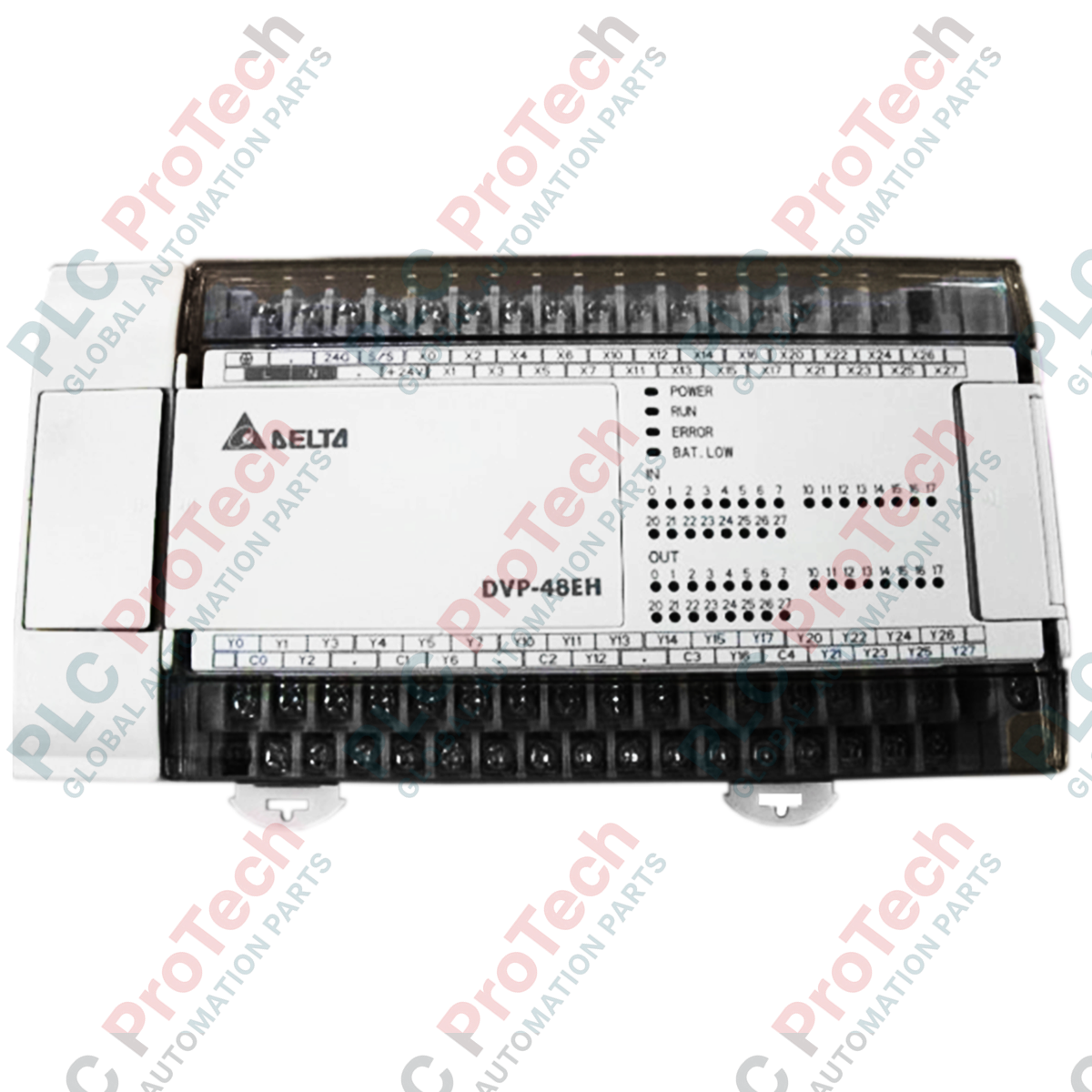

Unidad principal de procesamiento PLC Delta DVP48EH00R3 de la serie DVP-EH3

Descripción general del controlador de automatización avanzado

El DVP48EH00R3 (DVP48EH00R3) es una unidad principal de procesamiento de alto rendimiento perteneciente a la línea de PLC de la serie DVP-EH3, la insignia de Delta. Diseñado para el control de procesos complejos y la ejecución de movimientos a alta velocidad, este controlador base de 48 puntos ofrece una capacidad de programa excepcional y velocidades de ejecución optimizadas para maquinaria industrial exigente. En entornos de aplicación exigentes, como líneas de empaquetado de alta velocidad, maquinaria textil automatizada y sistemas centralizados de tratamiento de agua, el DVP48EH00R3 mantiene la continuidad del sistema y limita los costosos tiempos de inactividad de la producción mediante procesadores duales ASIC robustos y una protección de hardware completamente aislada. Su configuración de E/S de alta densidad proporciona la supervisión multipunto precisa necesaria para mantener una eficiencia estricta en la planta y un control determinista.

Arquitectura de hardware y configuración técnica

La ingeniería interna de la serie DVP-EH3 está optimizada para el funcionamiento a alta velocidad y la expansión flexible:

• Motor de doble procesador: Incluye una CPU independiente junto con un ASIC de hardware dedicado para ejecutar en paralelo comandos de control de movimiento, contadores de alta velocidad e instrucciones básicas de lógica de escalera, maximizando el rendimiento.

• Arquitectura completa de E/S: Cuenta con 48 puntos de E/S integrados, divididos equitativamente en 24 entradas digitales (24 VDC) y 24 salidas de relé robustas, ideales para conmutar actuadores de alta potencia y solenoides de campo.

• Interfaz de comunicación: Está equipado con puertos serie independientes RS-232 y RS-485 integrados, compatibles totalmente con los protocolos Modbus ASCII/RTU para una integración fluida con HMI, variadores de frecuencia y redes de instrumentación.

• Conjuntos de contadores de alta velocidad: Integra contadores de alta velocidad controlados por hardware, compatibles con frecuencias de entrada de hasta 200 kHz para obtener una retroalimentación precisa de codificadores rotatorios y realizar tareas de posicionamiento.

Parámetros de ingeniería críticos

La siguiente matriz detallada de especificaciones describe las características físicas, eléctricas y ambientales verificadas para el uso industrial:

Base de conocimientos técnicos y consultas frecuentes

¿Cuáles son las capacidades nominales específicas de los contactos y las limitaciones del ciclo de vida de las salidas de relé?

Las salidas de relé mecánico del DVP48EH00R3 están especificadas para un máximo de 2 A por punto con cargas resistivas, y hasta 30 VDC o 250 VAC. En condiciones de carga nominal completa, la vida útil mecánica prevista de los contactos del relé es de aproximadamente 3.000.000 de operaciones, mientras que la vida útil eléctrica prevista es de 100.000 ciclos.

¿Cómo gestiona este módulo la retención del programa durante una pérdida prolongada de alimentación de la instalación?

El controlador incorpora una batería de litio interna para respaldar los registros de datos (zonas retenidas) y el reloj en tiempo real (RTC) cuando se pierde la alimentación principal de CA. La lógica del programa se almacena en memoria Flash no volátil, lo que garantiza que no se pierda el código operativo incluso si la batería de respaldo se agota por completo.

¿Es posible ampliar la capacidad de E/S local de esta unidad base y cuáles son los límites?

Sí, la unidad principal de procesamiento DVP-EH3 puede ampliarse mediante módulos de expansión estándar de la serie DVP-E, instalados en el lado derecho (digitales, analógicos, de temperatura y de comunicación). La CPU admite una configuración total máxima del sistema de hasta 512 puntos de E/S.

Puesta en servicio en campo y directrices de seguridad

• Protocolos de supresión de arco en relés: Al accionar cargas de campo altamente inductivas, como bobinas de contactores de alta potencia o solenoides, instale un supresor de sobretensiones externo. Para circuitos de CA, utilice un circuito amortiguador RC conectado en paralelo con la carga; para circuitos de CC, coloque un diodo de rueda libre en paralelo con la carga para evitar la degradación prematura de los contactos de relé internos del PLC.

• Gestión térmica del gabinete: Monte el PLC horizontalmente sobre un riel DIN estándar de 35 mm dentro de un gabinete eléctrico bien ventilado. Mantenga una separación mínima de 50 mm por encima, debajo y alrededor del chasis para facilitar la refrigeración por convección natural y evitar que la acumulación de calor supere el umbral de funcionamiento de 55 grados C.

• Puesta a tierra y aislamiento de señales: Asegúrese de que el terminal de tierra dedicado (SG) esté conectado firmemente a un punto de toma de tierra de baja impedancia (sistema de puesta a tierra de clase 3, inferior a 100 ohmios). Tienda todos los cables de entrada de sensores de baja tensión de 24 VDC en canaletas separadas y aisladas, alejadas de las líneas de alimentación de CA de alta tensión, para minimizar el ruido electromagnético inducido.
