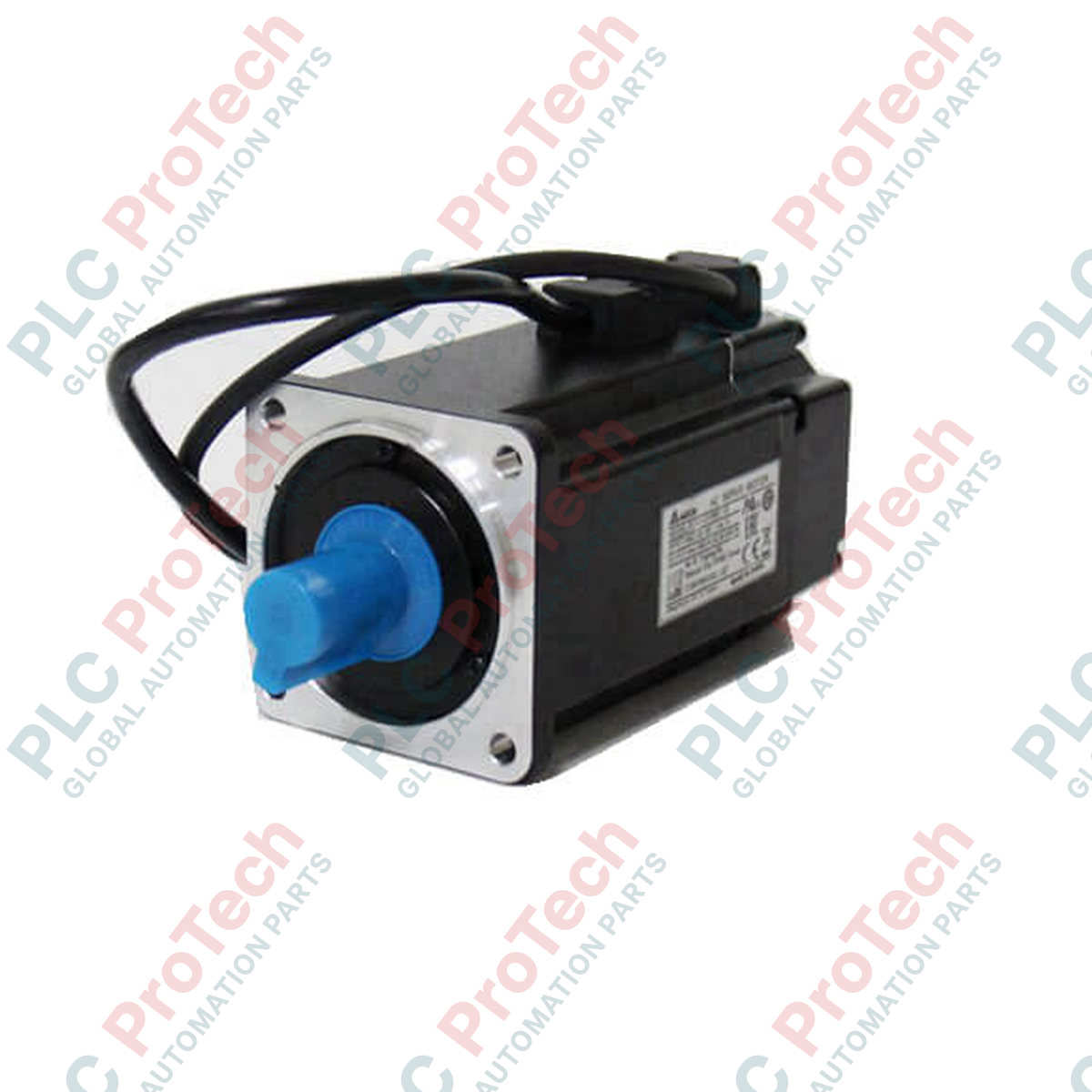

Motor servo de CA DELTA ECMA-C10807SS serie ASDA-A2

Descripción general del movimiento rotativo de alto rendimiento

El ECMA-C10807SS (ECMA-C10807SS) es un servomotor síncrono de CA de servicio pesado, diseñado y fabricado por Delta para el control de movimiento de alta precisión dentro de la arquitectura del sistema ASDA-A2. Con una potencia de salida nominal de 750 W, este motor industrial de conmutación eléctrica ofrece una alta densidad de par y una respuesta dinámica excepcional en todo su rango de velocidades. Para aplicaciones exigentes, como máquinas herramienta CNC multieje, sistemas automatizados de embalaje y brazos robóticos precisos de selección y colocación, el ECMA-C10807SS minimiza los errores de posicionamiento y reduce el tiempo de inactividad imprevisto de la máquina gracias a su codificador integrado de alta resolución y su robusta construcción mecánica. Su freno de retención integrado garantiza una estabilidad de posicionamiento fiable y una sujeción segura de la carga durante las paradas de emergencia o los cortes de suministro eléctrico.

Desglose del sufijo del número de pieza

La designación alfanumérica de la serie ECMA especifica la configuración mecánica y eléctrica exacta del motor:

• ECM: Motor de conmutación eléctrica (nombre del producto)

• A: Servomotor de CA (tipo de accionamiento)

• C: Tensión de entrada de 220 V CA / velocidad de rotación nominal de 3000 r/min

• 1: Configuración de codificador óptico incremental de 20 bits

• 08: Tamaño de la brida del bastidor del motor de 80 mm

• 07: Potencia de salida nominal de 750 W

• S: Equipado con freno mecánico de retención y sello de aceite integrado (chavetero con orificio roscado)

• S: Dimensión del diámetro del eje de configuración estándar

Matriz de especificaciones técnicas

La siguiente matriz detalla las restricciones mecánicas, eléctricas y ambientales fundamentales, calibradas para la integración en la planta:

Base de conocimientos técnicos y consultas frecuentes

¿Cuáles son los beneficios funcionales del codificador incremental integrado de 20 bits?

El encoder óptico de 20 bits ofrece una resolución de 1.048.576 pulsos por revolución. Esta resolución ultraalta mejora significativamente la estabilidad a baja velocidad, minimiza las ondulaciones de velocidad y permite que el servodrive ASDA-A2 correspondiente ejecute lazos precisos de micropocisionamiento, lo que filtra la resonancia estructural en el eje mecánico.

¿Cuál es la secuencia de funcionamiento correcta del freno de mantenimiento integrado?

El freno electromagnético integrado es estrictamente un freno de mantenimiento diseñado para bloquear el eje del motor en su posición cuando el sistema está sin alimentación o en estado de parada de emergencia. Nunca debe utilizarse para desacelerar un motor en giro. El control del relé de salida del freno del servodrive debe estar enclavado con la señal de servo activado para liberar el freno solo después de energizar los campos del motor.

¿Cómo protege el retén de aceite integrado los componentes internos?

El retén de aceite de alta resistencia instalado en la brida delantera evita que los fluidos de corte, la neblina de aceite de engranajes y la humedad penetren a lo largo del eje del motor hasta los cojinetes y la carcasa del encoder. Esto permite montar el motor directamente en cajas de engranajes lubricadas con aceite o cabezales de husillo CNC.

Directrices de puesta en servicio en campo y seguridad

• Límites de carga radial y axial del eje: Durante el acoplamiento mecánico a husillos roscados o poleas de correa, asegúrese de que la alineación del eje se encuentre dentro de las tolerancias especificadas. Las desalineaciones paralelas excesivas superan los límites estructurales del cojinete delantero, aceleran el desgaste del retén de aceite y provocan un agarrotamiento mecánico prematuro. No golpee el eje con martillos durante la instalación, ya que esto puede romper el disco de vidrio interno del encoder.

• Protocolos de disipación térmica: Instale el motor sobre una placa metálica de montaje que actúe como disipador térmico (tamaño mínimo recomendado: aluminio de 250 mm x 250 mm x 6 mm). Asegúrese de que la temperatura del aire ambiente alrededor del bastidor de 80 mm no supere los 40 °C. Limpie periódicamente el polvo o la grasa acumulados en la carcasa del motor para mantener una refrigeración por convección óptima.

• Enrutamiento de alimentación y realimentación apantalladas: Instale el cable de alimentación de alta resistencia y el cable sensible de realimentación de la señal del encoder en conducciones o cadenas portacables independientes, separados por un mínimo de 100 mm. Conecte a tierra las pantallas trenzadas de los cables en el armario del accionamiento para evitar que el ruido de conmutación PWM de alta frecuencia corrompa los paquetes de datos del encoder.
