Descripción

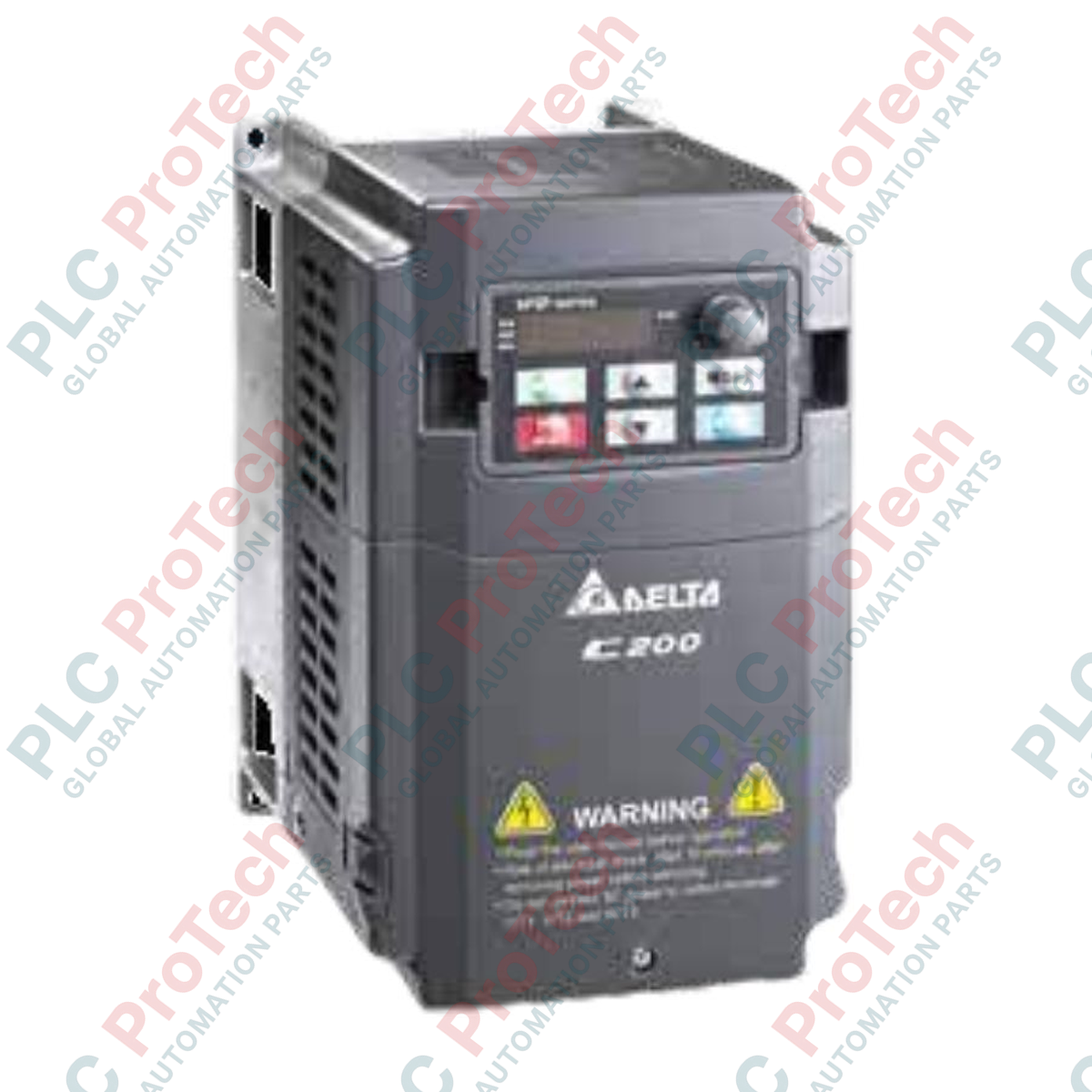

Regulando la velocidad y el par del motor con precisión excepcional en entornos de automatización exigentes, el variador de frecuencia Delta Electronics VFD055CB43A-20 ofrece avanzadas capacidades de control vectorial en un formato compacto y rentable. Diseñado como parte de la Serie C200, este variador cuenta con un PLC integrado de 5,000 pasos, permitiendo un control descentralizado inteligente sin la necesidad de hardware adicional. Su capacidad de control multimodal, soporte para motores de imán permanente y robusta ingeniería térmica lo convierten en una opción ideal para sistemas de alta fiabilidad que operan en sistemas trifásicos de 460V.
Características Clave
- Control multimodal versátil: Soporta V/F, Control Vectorial sin Sensor (SVC), V/F con retroalimentación de codificador PG y Control Orientado a Campo con PG (FOC+PG).
- Micro-PLC Integrado: Capacidades de programación embebida de hasta 5,000 pasos para lógica de control local.
- Capacidad Excepcional de Par: Soporta hasta un 200% de corriente de par para cargas de arranque altamente dinámicas.
- Salida de Alta Frecuencia: Ofrece rango de frecuencia para servicio normal de 0.00 a 600.00 Hz y rango para servicio pesado de 0.00 a 300.00 Hz.
- Carcasa Protectora: Carcasa tipo abierto IP20 / UL diseñada para integración en paneles de control estándar.
Aplicaciones
- Sistemas industriales de transporte y manejo de materiales
- Máquinas de embalaje, envoltura y etiquetado
- Bombas centrífugas, ventiladores y sopladores en HVAC y tratamiento de agua
- Maquinaria textil y líneas de procesamiento
- Husillos de máquinas herramienta que requieren regulación precisa de frecuencia a alta velocidad
Especificaciones Técnicas
| Parámetro |
Valor de Especificación |
| Fabricante |
Delta Electronics |
| Número de Modelo |
VFD055CB43A-20 |
| Nombre de la Serie |
Serie C200 |
| Capacidad Aplicable del Motor |
5.5 kW (7.5 HP) |
| Voltaje de Entrada / Fase |
460 V (Trifásico) |
| Corriente Nominal de Entrada |
17 A |
| Métodos de Control |
V/F, SVC, V/F+PG, FOC+PG |
| Límite de Par (Máximo) |
Corriente de par al 200% |
| Rango de Frecuencia de Salida |
Normal: 0.00 a 600.00 Hz | Servicio Pesado: 0.00 a 300.00 Hz |
| Clasificación de Protección IP |
IP20 / Tipo Abierto UL |
| Tipo de Montaje |
Montaje en Pared (Tipo A) |
| Peso Neto |
1.5 kg |
| Peso de Envío (Calculado) |
3.0 kg |
Perspectivas Empíricas de Ingeniería
Modelos Alternativos y Compatibilidad
La serie C200 representa una evolución técnica significativa sobre los variadores VFD-M y VFD-E heredados. Aunque las huellas de montaje pueden diferir, los parámetros generalmente pueden mapearse directamente mediante las herramientas de software de Delta. Asegúrese de que los esquemas de control que utilizan curvas V/F heredadas se actualicen para aprovechar el avanzado algoritmo de control vectorial sin sensor para un rendimiento superior en condiciones de baja velocidad y alto torque.
Errores comunes en la aplicación y notas de ingeniería
Como un variador tipo abierto IP20, esta unidad debe alojarse dentro de un gabinete industrial limpio y con control climático. Si opera en temperaturas ambientales altas cercanas a 50 °C, o al configurar frecuencias portadoras PWM altas para reducir el ruido del motor, se deben aplicar estrictamente las curvas de reducción de corriente de salida para evitar condiciones de falla por sobretemperatura (oH) repentinas.
Consejos para puesta en marcha y cableado
Al utilizar control de retroalimentación PG en lazo cerrado (FOC+PG), use cables de par trenzado con doble blindaje para el cableado del codificador. Mantenga el cable de señal separado de las líneas de alimentación de 460V para mitigar la inyección de ruido electromagnético. Para evitar disparos por sobretensión (ov) durante la desaceleración rápida de cargas pesadas, integre una resistencia de frenado dinámico de tamaño correcto entre los terminales +1/DC+ y PB.
Directrices de instalación
ADVERTENCIA CRÍTICA: Hay voltaje alto peligroso presente. Desconecte y bloquee todas las fuentes principales de energía antes de dar servicio al equipo. Espere al menos 10 minutos después de desconectar la energía para que los capacitores internos del enlace de CC se descarguen completamente antes de manipular los terminales o el cableado interno. Verifique que no haya voltaje con un medidor calibrado.
1
Asegúrese de que la superficie de montaje en pared sea rígida, no inflamable y libre de vibraciones. Mantenga un espacio libre de al menos 50 mm a ambos lados y 120 mm arriba y abajo de la unidad para una refrigeración adecuada.
2
Conecte las líneas de entrada de alimentación trifásica de 460V CA a los terminales R/L1, S/L2 y T/L3. Nunca conecte la alimentación CA a los terminales de salida del motor U/T1, V/T2 o W/T3.
3
Establezca una conexión sólida de baja impedancia desde el terminal de tierra del variador hasta la tierra principal del sistema. No haga un bucle con los cables de tierra entre múltiples dispositivos.
