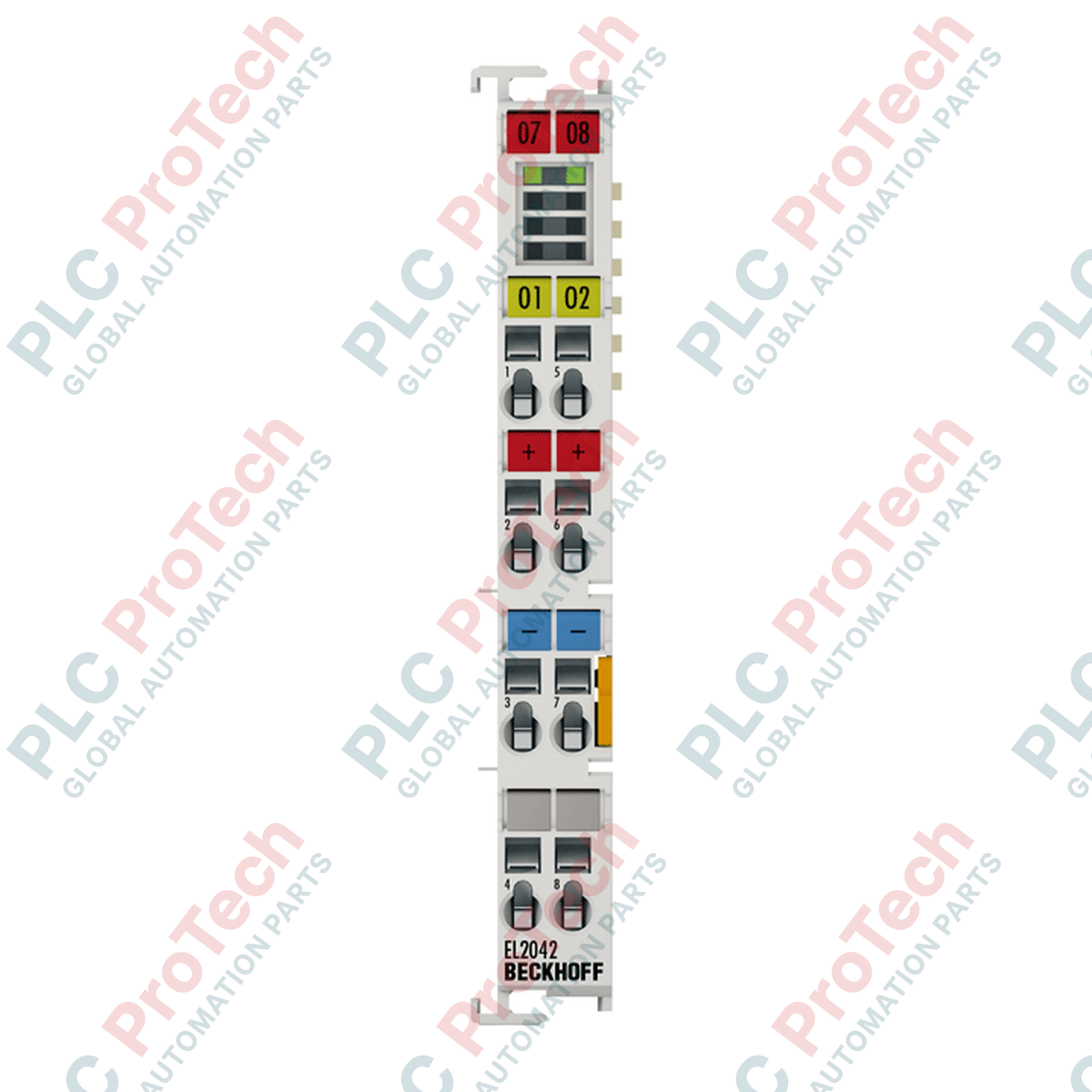

EL2042 terminal de salida digital de 2 canales, 24 VCC, 4 A, alta corriente

Descripción general del producto

El EL2042 (EL2042) es un terminal de salida digital de 2 canales y alta capacidad, diseñado para el sistema de E/S EtherCAT y específicamente para controlar cargas industriales pesadas. Mientras que los terminales de salida estándar suelen alcanzar un máximo de 0,5 A, el EL2042 proporciona unos sólidos 4,0 A por canal, o hasta 8,0 A mediante una conexión en paralelo. En aplicaciones exigentes, como el control de válvulas hidráulicas, los arrancadores de motores grandes de CC y los elementos calefactores de alta intensidad, este terminal proporciona la potencia necesaria sin necesidad de relés intermedios. Gracias a sus diagnósticos avanzados para detectar cortocircuitos y circuitos abiertos, el EL2042 mejora la fiabilidad del sistema al proporcionar información en tiempo real al controlador, reduciendo significativamente el tiempo de resolución de problemas en operaciones de fabricación continuas.

Configuración técnica

El EL2042 utiliza una tecnología de conexión de 3 hilos, lo que permite conectar las cargas directamente sin bloques de terminales adicionales para la puesta a tierra o la distribución de energía. Las etapas de salida están completamente protegidas contra cortocircuitos y diseñadas para manejar fácilmente cargas óhmicas, inductivas y de lámparas. Una característica técnica destacada es su alta energía de corte de < 1,7 J por canal, que permite disipar de forma segura la energía almacenada en bobinas inductivas grandes durante la desconexión. El módulo funciona con un tiempo de respuesta rápido (TON: 40 µs) y proporciona un aislamiento eléctrico de 500 V entre la lógica del E-bus y el potencial de campo. El diseño de alta densidad cabe en una carcasa estándar de 12 mm, manteniendo el formato compacto del bloque de terminales EtherCAT y ofreciendo al mismo tiempo una potencia de salida considerable.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo configuro el terminal para el funcionamiento en paralelo a 8,0 A?

Para alcanzar una salida de 8,0 A, ambos canales de salida deben conectarse en paralelo a la misma carga y conmutarse simultáneamente dentro del programa de PLC TwinCAT. Como el EL2042 está protegido contra cortocircuitos y cuenta con capacidad de conmutación sincronizada, puede repartir de forma segura la corriente de carga entre ambos interruptores semiconductores internos.

¿Cuál es la ventaja de los diagnósticos integrados de "Circuito abierto"?

La función de diagnóstico de circuito abierto permite al PLC detectar si se ha roto un cable o si una carga, como una bobina de solenoide, ha fallado, incluso cuando la salida está en estado "OFF". Esto permite activar una alarma inmediata antes de que la máquina intente ejecutar un ciclo, evitando posibles daños mecánicos o ciclos de producción desperdiciados.

¿Este terminal requiere una alimentación independiente?

El EL2042 obtiene su corriente de salida de los contactos de alimentación del bloque de terminales EtherCAT. Dada su elevada capacidad de corriente, de hasta 8,0 A, es fundamental asegurarse de que el terminal de alimentación anterior, como un EL9100 o EK1100, y la carga de corriente total en el carril de contactos de alimentación no superen el límite máximo de 10 A.

Guía de ingeniería e instalación

• Gestión térmica: Al utilizar ambos canales con la capacidad máxima de 4,0 A, el terminal genera calor interno. Asegúrese de que el armario de control tenga una ventilación adecuada y de que la temperatura de funcionamiento no supere los 60 grados C. Si se utilizan varias unidades EL2042 una junto a otra a plena carga, considere la posibilidad de utilizar un ventilador o dejar espacio entre ellas para evitar disparos por exceso de temperatura.

• Requisitos de cableado: Debido a la corriente de 4,0 A por canal, asegúrese de que la sección del cable utilizado sea suficiente para evitar caídas de tensión. El terminal admite hasta 2,5 mm cuadrados (AWG 14) para cables rígidos o trenzados. Se recomienda utilizar punteras con una sección de 1,5 mm cuadrados para conductores flexibles, a fin de garantizar una conexión resistente a las vibraciones.

• Protección de cargas inductivas: Aunque el EL2042 tiene una capacidad de energía de corte elevada, de 1,7 J, las cargas inductivas muy grandes, como los electroimanes de freno grandes, aún pueden generar una fuerza contraelectromotriz considerable. En estos casos, instalar un diodo de rueda libre externo directamente en la carga puede ayudar a proteger los componentes internos del terminal y reducir las interferencias electromagnéticas (EMI).
