Emerson

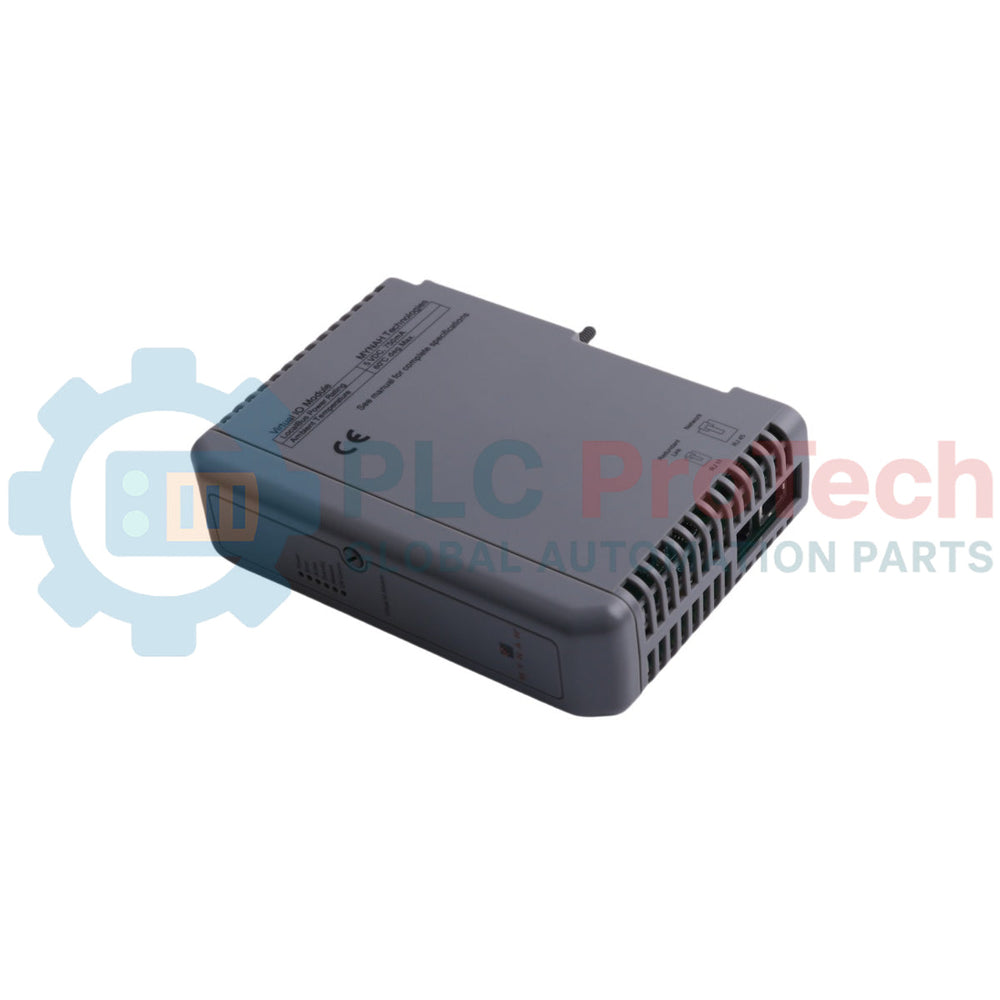

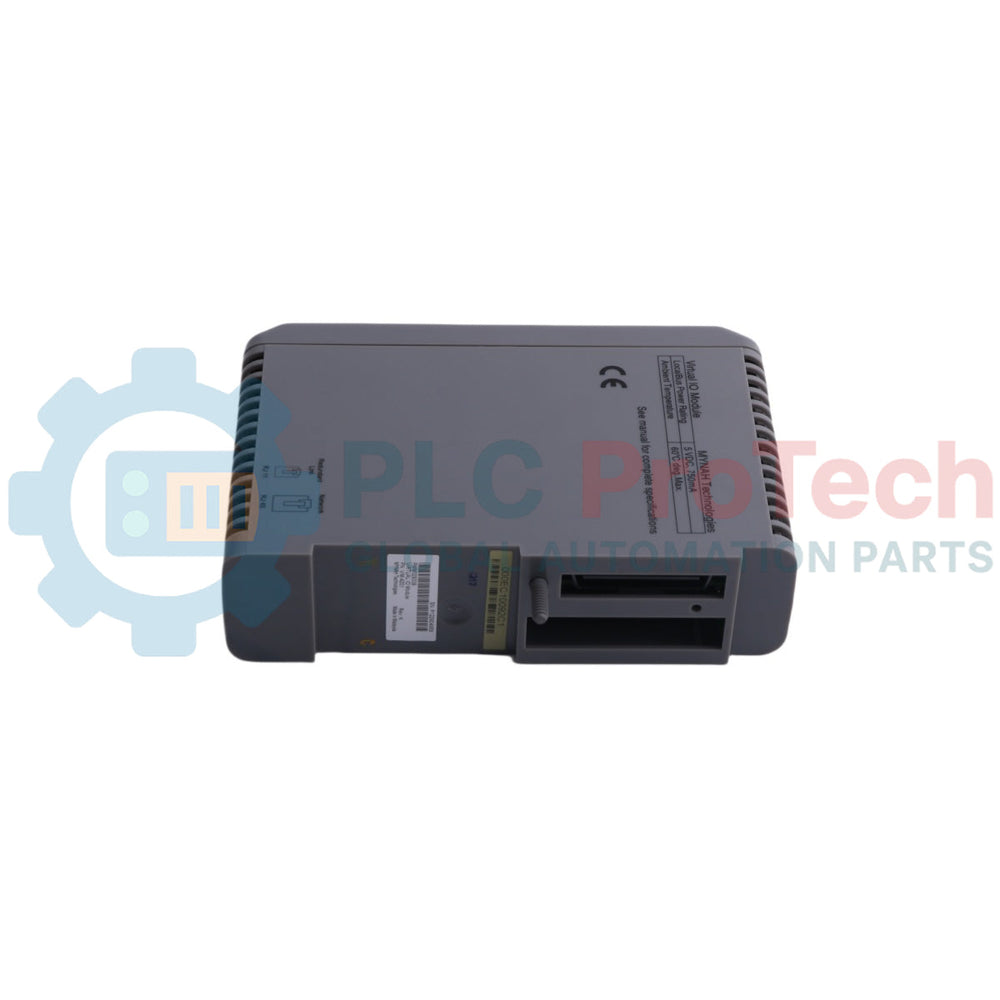

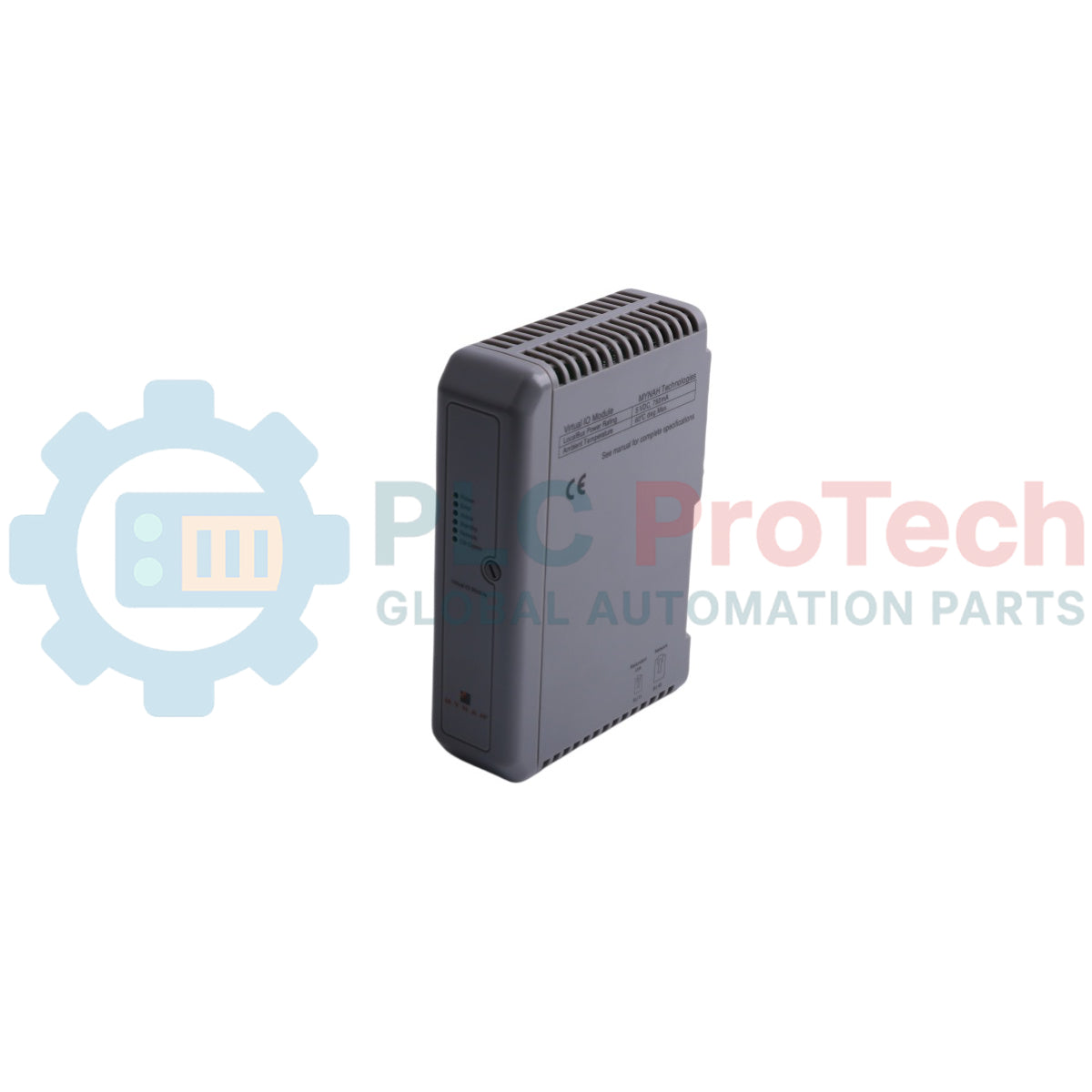

Módulo de E/S virtuales Emerson VIM-4201 DeltaV

SKU VIM-4201

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Emerson
  • Número de producto: VIM-4201
  • Origen Estados Unidos
  • Tipo de producto: Módulo de E/S virtuales
  • Código de barras: 8537101190
  • Pago: Transferencia bancaria, Western Union
  • Peso: 0.28 kg
  • Dimensiones: 4,1 cm x 12,5 cm x 15,8 cm
  • Puerto de envío: Xiamen
  • Garantía: 12 meses

Tags

DeltaV SIS Virtual I/O Module

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Módulo de E/S virtuales Emerson VIM-4201 DeltaV

Download Open in new tab
Cantidad
Llamar a ventas Contacto

Descripción del producto

Descripción

The Emerson VIM-4201 is a Virtual I/O Module network gateway designed to provide a native DeltaV I/O interface to open plant Ethernet networks and devices. This module enables DeltaV Controllers to read and write signals from plant floor devices operating on Ethernet networks, including programmable logic controllers (PLCs), Motor Control Centers, and weigh scales. The VIM-4201 is specifically designed for redundant installations, allowing two modules to be set up as a redundant pair to provide backup plant network capabilities. It emulates DeltaV Serial Cards, allowing seamless integration where the DeltaV Controller auto-senses the gateway directly within the DeltaV system architecture.

Features

  • Emulates up to 4 DeltaV Serial Cards and supports up to 128 Serial Card Datasets.
  • Provides automated integration with the DeltaV auto-sense I/O function.
  • Supports 1:1 module redundancy with automatic or manual switchover capabilities managed via DeltaV Diagnostics.
  • Equ
  • Incluye una interfaz de configuración intuitiva mediante la utilidad VIMNet Explorer, con configuración gráfica de red mediante arrastrar y soltar.

Aplicaciones

  • Duplicación de la puerta de enlace de red redundante para redes Ethernet abiertas de planta.
  • Interfaz entre controladores DeltaV y PLC de planta.
  • Supervisión del estado del centro de control de motores y enrutamiento de datos de control.
  • Integración de básculas de pesaje de procesos mediante los protocolos Modbus TCP/IP o EtherNet/IP.

Información para pedidos

Artículo Descripción
VIM-4201



Módulo de E/S virtuales de DeltaV para instalaciones redundantes
MIM-4207 Módulo de E/S virtuales de DeltaV
IOD-4101 Controlador maestro Modbus TCP/IP para DeltaV VIM
IOD-4102 Controlador de escáner Ethernet/IP para DeltaV VIM
IOD-4104 Controlador genérico de escáner Ethernet/IP para DeltaV VIM

Especificaciones técnicas

Parámetro Especificación
Requisitos de alimentación Suministrado por la fuente de alimentación del sistema a través de un carrier de alimentación/controlador de 2 posiciones
Corriente máxima 2,0 A
Protección mediante fusibles 3,0 A, fusibles no reemplazables
Disipación de potencia 4,0 W típica, 5,4 W máxima
Memoria de usuario del VIM 16 MB
Interfaz de red externa Un conector RJ-45 externo de 8 pines, 10BaseT
Capacidad de tarjetas emuladas 4 tarjetas seriales DeltaV emuladas
Capacidad de conjuntos de datos 128 conjuntos de datos por VIM (32 por tarjeta emulada)
Capacidad de nodos (modo redundante) Solo 16 esclavos
Temperatura de funcionamiento De 0 a 60 °C (32 a 140 °F)
Temperatura de almacenamiento -40 a 85 °C (-40 a 185 °F)
Humedad relativa Del 5 al 95 %, sin condensación
Contaminantes atmosféricos Contaminantes atmosféricos ISA-S71.04-1985, clase G2
Choque 10 g, onda senoidal de 1/2 ciclo durante 11 ms
Vibración 1 mm de pico a pico de 5 Hz a 16 Hz, 0,5 g de 16 Hz a 150 Hz

Conexiones/interfaces

Indicador LED Estado ENCENDIDO Descripción
Verde -- Alimentación Indica que se aplica alimentación de CC
Rojo -- Error Indica una condición de error
Verde -- Activo Indica que el VIM está puesto en servicio y activo
Verde -- Reserva No utilizado
Amarillo intermitente -- Red Indica que la comunicación de red es válida
Amarillo intermitente - E/S del controlador Indica que la comunicación del bus de E/S de DeltaV es válida

Directrices de instalación

  • Ubicación de montaje: Instale el módulo en su propio carrier de 2 posiciones, a la izquierda del controlador DeltaV.
  • Suministro eléctrico: Asegúrese de que cada módulo disponga de una fuente de alimentación del sistema dedicada, conectada mediante el conector lateral del carrier.
  • Cableado de red: Establezca las conexiones de comunicación con la red Ethernet de la planta mediante el puerto Ethernet RJ-45 integrado en la parte frontal del módulo.
  • Configuración redundante: Conecte los módulos principal y de reserva de modo que puedan supervisarse continuamente mediante comandos de estado a través de la red Ethernet común.
Envío y devoluciones

Envío express mundial

  • Entrega estándar: 4–6 días hábiles vía DHL, FedEx y UPS.
  • Despacho express: mismo día para pedidos en stock antes de las 14:00 (GMT+8).
  • Cobertura mundial: más de 150 países.

Devoluciones y garantía

  • Garantía de 30 días: devoluciones aceptadas para productos en stock en embalaje original sellado.
  • Garantía de 12 meses: cada componente industrial con garantía técnica.
Preguntas frecuentes
¿Cuántas tarjetas seriales DeltaV emula el dispositivo?
El dispositivo emula hasta 4 tarjetas seriales DeltaV y soporta un máximo de 128 conjuntos de datos de tarjetas seriales.
¿Cuáles son los límites exactos de temperatura de operación para el módulo?
El rango de temperatura de operación para el módulo es de 0 a 60 °C.
¿Cuál es la disipación máxima de potencia del módulo de comunicación?
La disipación típica de potencia es de 4.0 W, y la disipación máxima de potencia es de 5.4 W.
