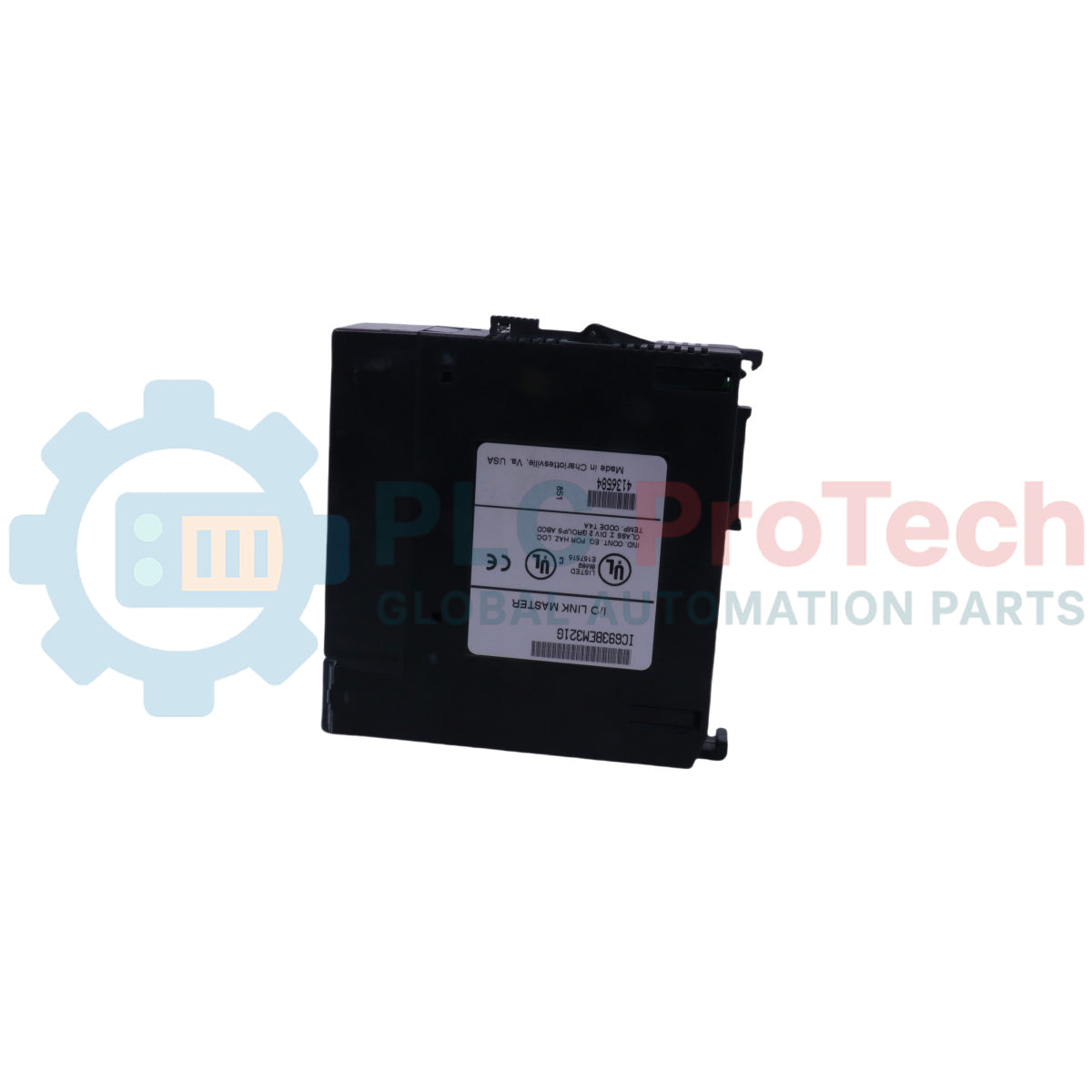

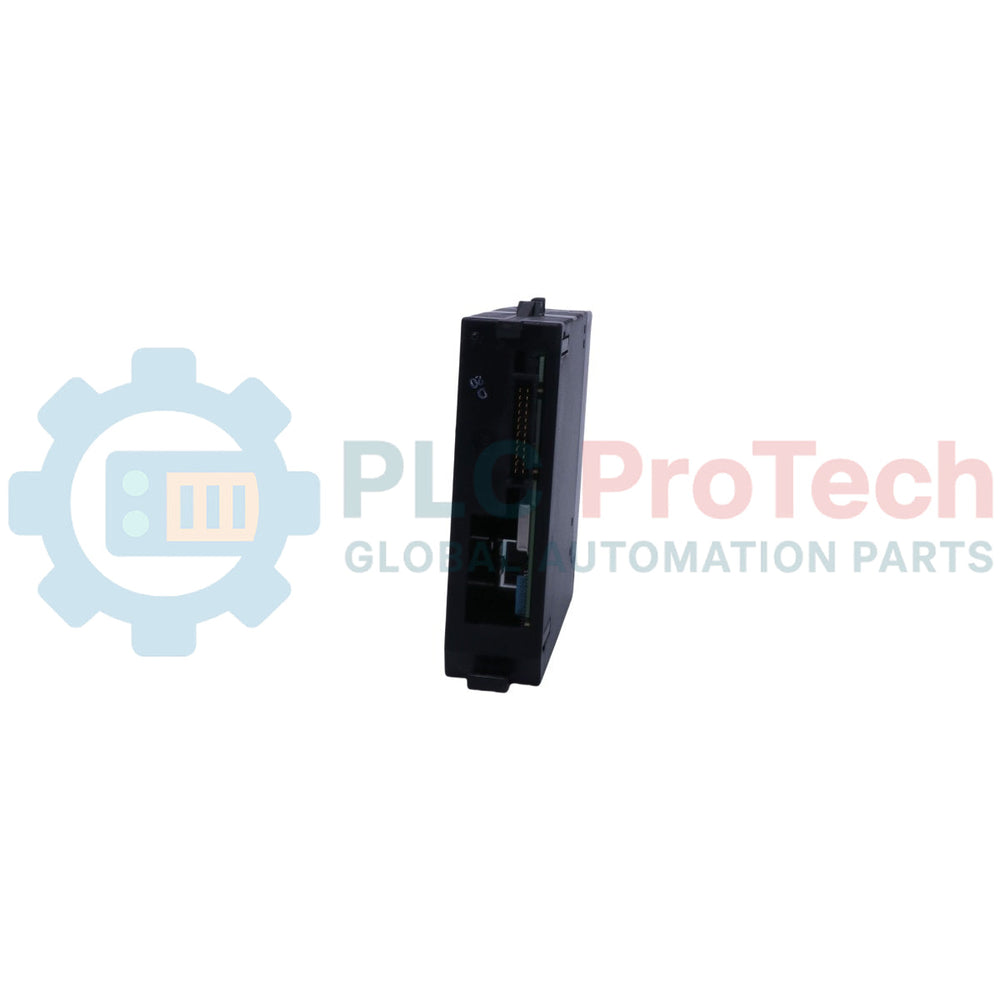

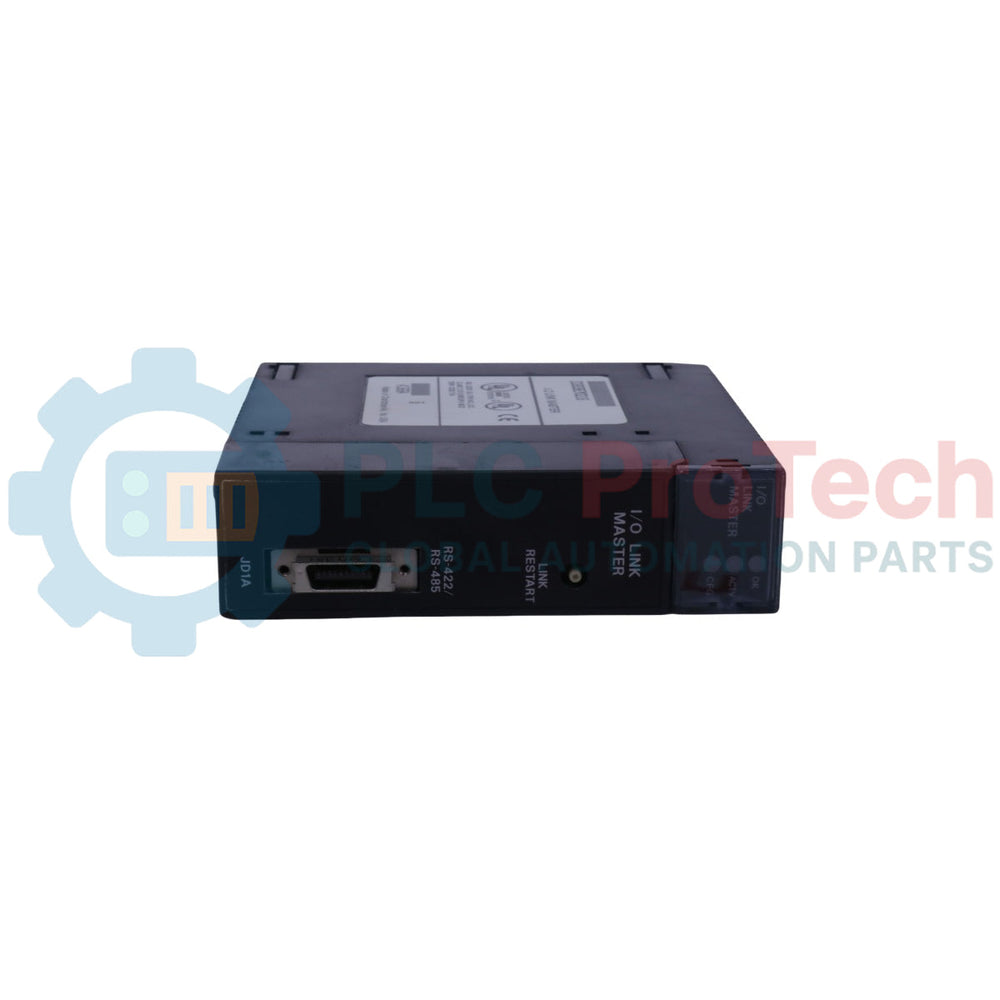

Módulo maestro de enlace de E/S Series 90-30 IC693BEM321 de GE Fanuc

GE Fanuc IC693BEM321 es un módulo maestro de enlace de E/S diseñado para el sistema de controlador lógico programable Series 90-30, destinado a gestionar redes de automatización ampliadas. Este módulo proporciona control centralizado de la interfaz sobre múltiples dispositivos esclavos y gestiona operaciones de entrada y salida discretas de alta densidad en instalaciones industriales estándar. Establece la integración entre la unidad central de procesamiento y los entornos de campo, incorporándose directamente a la arquitectura de control.

Descripción

El GE Fanuc IC693BEM321 funciona como un controlador de comunicaciones y enlace de alta capacidad dentro de la configuración de bastidor Series 90-30. Este módulo puede gestionar la distribución de datos para hasta 16 dispositivos esclavos externos, manejando simultáneamente hasta 1024 entradas discretas y 1024 salidas discretas. Al ocupar una sola ranura en la placa base, se pueden designar hasta 6 módulos maestros por CPU para facilitar ampliaciones de topología escalables. La transferencia de señales se realiza mediante interfaces RS-422 y RS-485 para mantener la estabilidad de transmisión en conexiones industriales largas. La conexión a la red se asegura mediante una interfaz de enchufe integrada de 20 pines tipo Honda.

Características

• Controla la traducción de datos para hasta 16 interfaces de esclavos distribuidas en un solo enlace.
• Alta capacidad de procesamiento para gestionar 1024 entradas discretas de campo junto con 1024 salidas discretas.
• Implementación escalable de múltiples maestros que permite instalar 6 unidades bajo un controlador central.
• Utiliza modos de señalización diferencial RS-422 y RS-485 estándar para inmunidad al ruido eléctrico.
• Arquitectura física de perfil bajo que requiere solo una ranura en placas posteriores estándar.
• Contacto eléctrico firme mediante un conector de enchufe de alta densidad, tipo Honda, de 20 pines.

Aplicaciones

• Líneas de automatización industrial que requieren enrutamiento distribuido de terminales de E/S remotas.
• Interfaz con múltiples dispositivos para aplicaciones de ensamblaje y mecanizado.
• Integración de control central sobre nodos de sensores discretos de tamaño mediano a grande.
• Instalaciones de manipulación de materiales que utilizan grupos localizados de entradas/salidas.

Información para pedidos

Especificaciones técnicas

Directrices de instalación

• Inserción en la ranura: Apague toda la alimentación del sistema antes de fijar el módulo en su lugar. Alinee el conector posterior con la ranura elegida de la placa posterior y empuje recto hacia atrás hasta que quede correctamente bloqueado.
• Alivio de tensión del cable: Fije el enchufe tipo Honda de 20 pines entrante para evitar tensión física o tirones estructurales en el conjunto del enchufe.
• Gestión térmica: Mantenga libre la circulación de aire alrededor del conjunto de la placa base para garantizar que la temperatura no supere el umbral operativo de 60 degC.
• Protección de señales: Utilice cableado de par trenzado apantallado para todas las rutas de comunicación externas RS-422 y RS-485 a fin de contrarrestar las interferencias electromagnéticas.
