Descripción

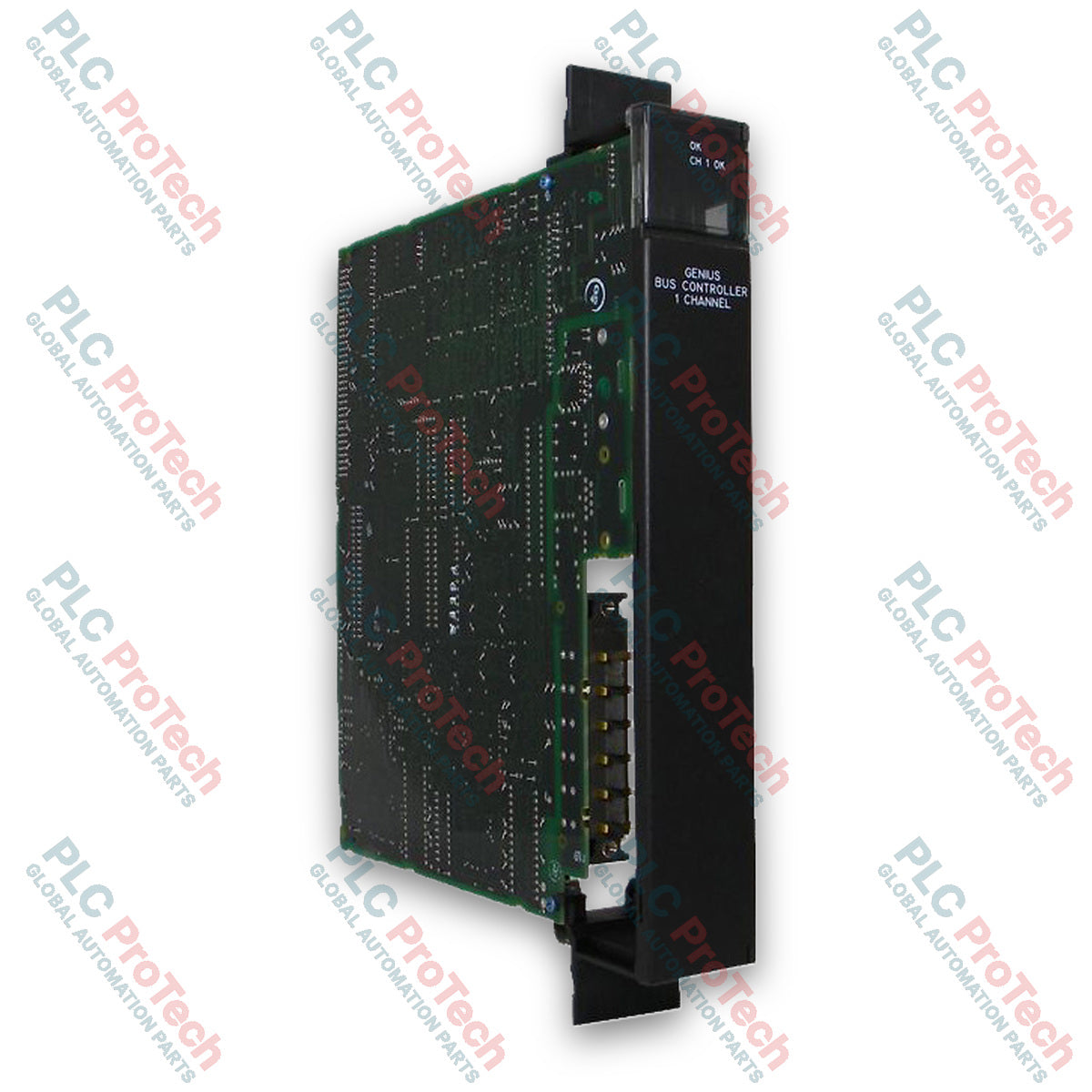

El GE Fanuc IC697BEM731 es un módulo controlador del bus Genius I/O (BCM) de un solo canal, diseñado para la familia de controladores lógicos programables Series 90-70. El módulo ocupa una sola ranura de un bastidor IC697 y proporciona una interfaz de comunicación de alta velocidad que conecta la CPU Series 90-70 con bloques Genius I/O distribuidos, bastidores remotos, sistemas de supervisión y controladores pares a través de una red LAN serie Genius.
Durante el funcionamiento normal, el IC697BEM731 explora de forma asíncrona los bloques de E/S discretas y analógicas Genius conectados y transfiere los datos de entrada y salida directamente a través del plano posterior VME a la CPU una vez por ciclo de exploración. El módulo admite comunicaciones dirigidas iniciadas mediante solicitudes de servicio de comunicación de la CPU (COMMREQ), datagramas de difusión y punto a punto, e intercambios repetitivos de datos globales entre varios controladores y ordenadores centrales.
La fiabilidad del sistema está respaldada por la supervisión de diagnóstico integrada, vinculada directamente a la función de procesador de alarmas Series 90-70. Las alarmas de diagnóstico y los fallos del bus se capturan automáticamente, se registran con fecha y hora y se incorporan a la tabla de fallos de la CPU del PLC para su análisis en tiempo real y su registro histórico.
Características
- Interfaz serie de un solo canal que proporciona comunicación a través de una red Genius I/O.
- Admite hasta 30 módulos remotos Genius I/O por canal en una arquitectura de direccionamiento de 32 nodos (direcciones de 0 a 31).
- Velocidades de transmisión serie configurables: 153.6 Kbaud estándar, 153.6 Kbaud extendida, 76.8 Kbaud y 38.4 Kbaud.
- Puerto serie frontal para monitor portátil (HHM), destinado a la programación, las pruebas y el diagnóstico locales.
- Configuración por software directamente mediante el software de programación Series 90-70, sin necesidad de puentes de hardware ni interruptores DIP.
- Arquitectura compatible con cableado redundante del bus Genius, bloques de E/S redundantes y sistemas de CPU redundantes con reserva activa.
- Compatibilidad con datos globales para transferencias de datos automáticas y repetitivas entre controladores PLC conectados en red.
Especificaciones técnicas
| Parámetro |
Especificación |
| Tipo de producto |
Módulo controlador del bus Genius I/O (BCM) |
| Plataforma PLC |
GE Fanuc Series 90-70 |
| Interfaz del plano posterior |
Estándar VME C.1 |
| Requisito de ranura |
1 ranura individual (bastidor IC697) |
| Consumo de corriente |
1.3 A a 5 VCC desde el bus del plano posterior |
| Número de canales Genius |
1 canal serie |
| Número máximo de dispositivos del bus |
30 módulos remotos Genius I/O más 1 controlador de bus (31 dispositivos activos en total) |
| Rango de direccionamiento del bus |
De 0 a 31 (la configuración predeterminada de fábrica establece la dirección del controlador en 31) |
| Velocidades de transmisión compatibles |
153.6 Kbaud estándar, 153.6 Kbaud extendida, 76.8 Kbaud, 38.4 Kbaud |
| Distancia máxima del cable |
2000 ft a 153.6 Kbaud estándar; hasta 7500 ft a 38.4 Kbaud |
| Puerto de diagnóstico local |
1 conector para monitor portátil (HHM) |
| Indicadores de estado |
Indicadores LED del panel frontal (estado del módulo y de la comunicación del bus) |
| Método de configuración |
Configuración por software mediante la CPU (Logicmaster 90-70 o software para Windows) |
| Modos de comunicación |
Escaneo de E/S asíncrono, datos globales, datagramas, COMMREQ dirigida |
| País de origen |
Estados Unidos |
