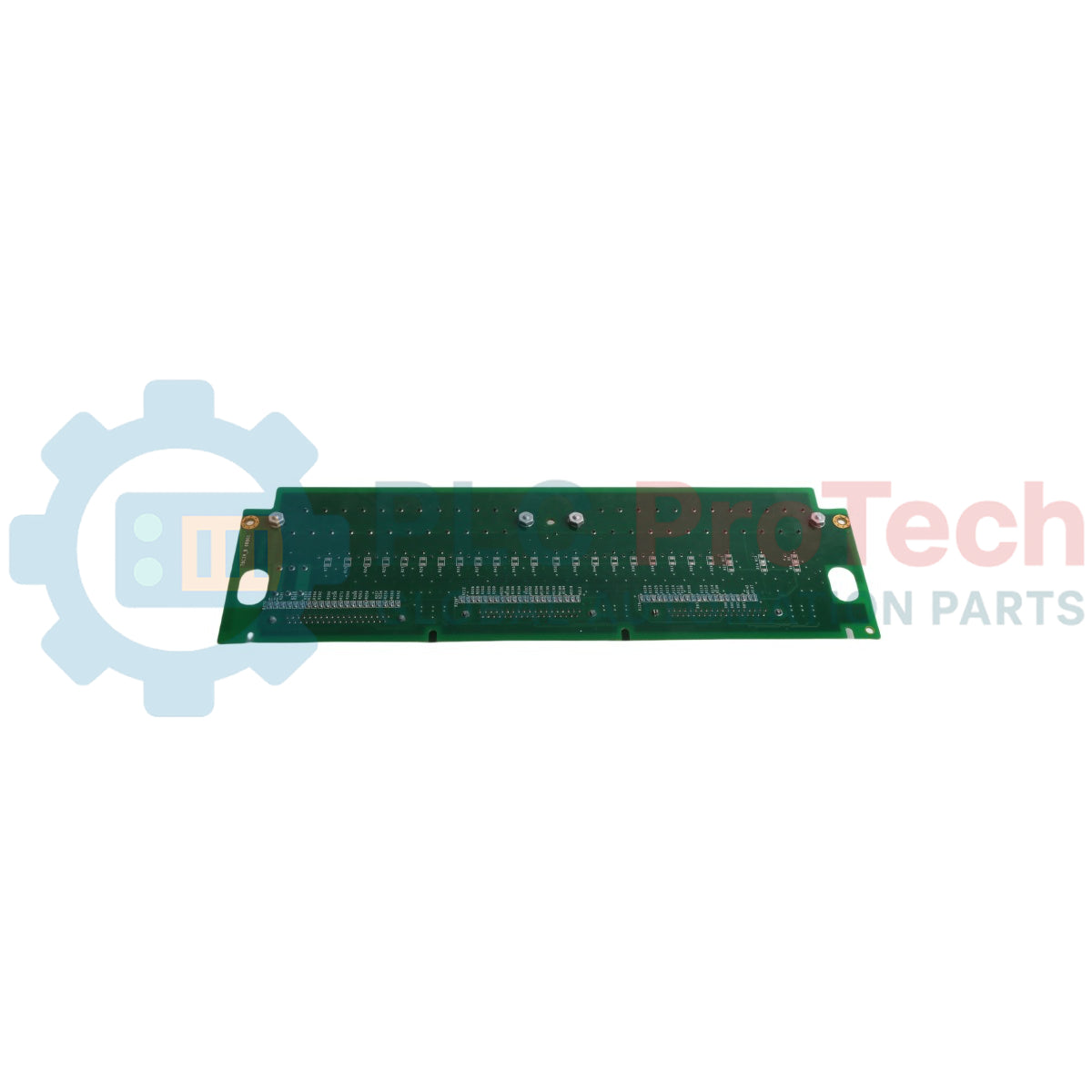

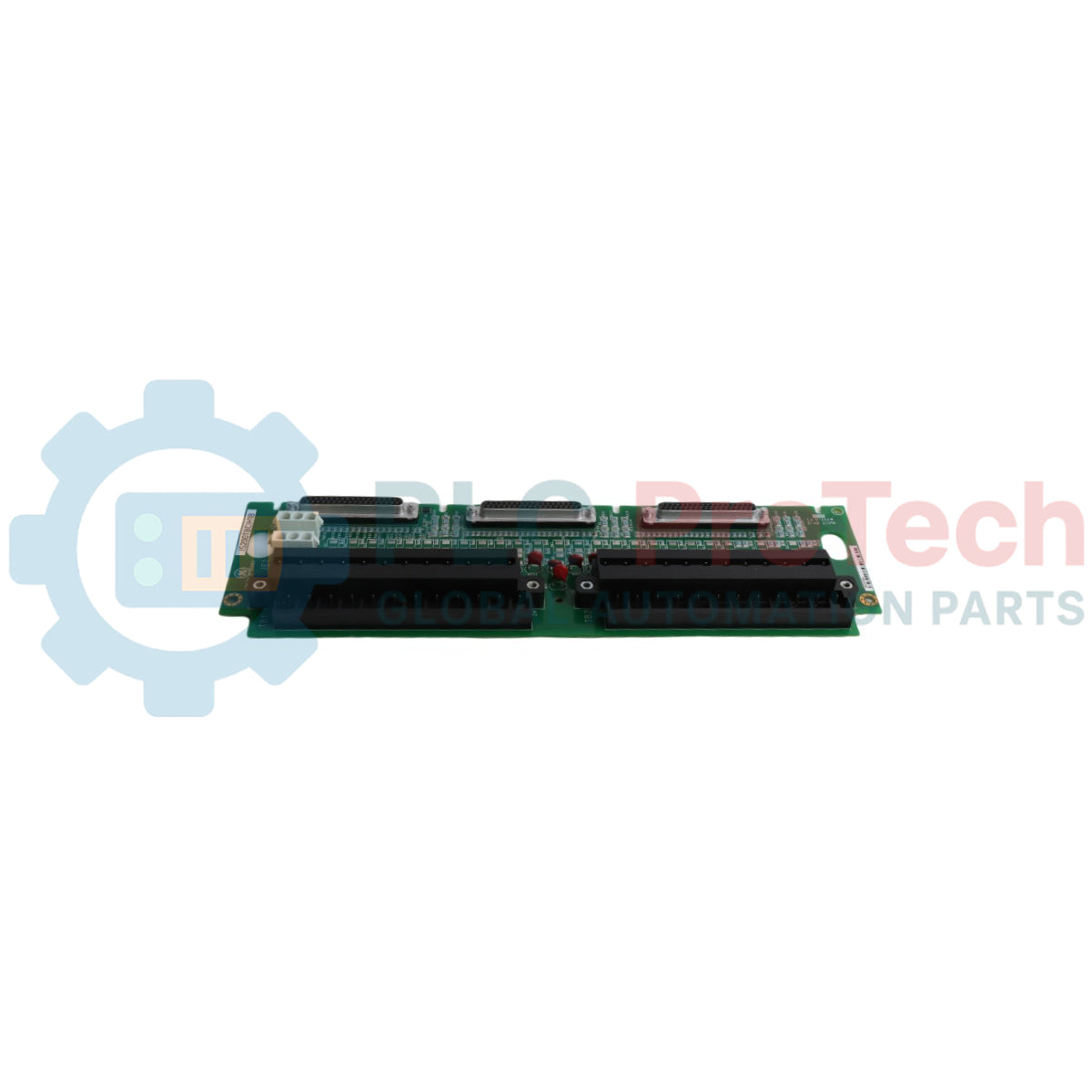

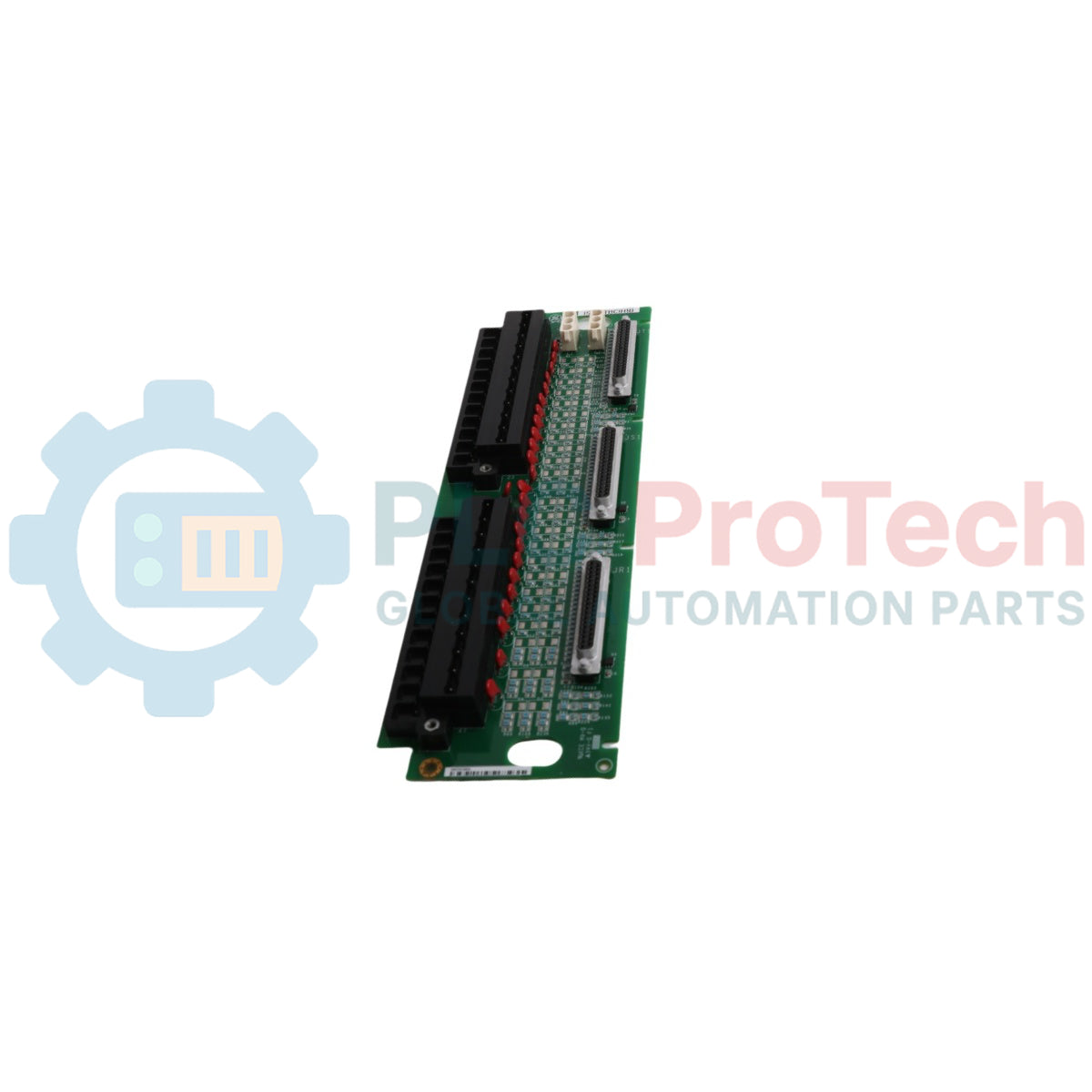

Placa de terminación de entradas de contacto General Electric IS200TBCIS2C Mark VI Speedtronic

Descripción

La IS200TBCIS2C es una placa de terminación de entradas de contacto diseñada para el conjunto del sistema de control de turbinas Mark VI Speedtronic. Esta placa está diseñada para interconectar el cableado de contactos secos de campo con las tarjetas de control principales del sistema y admite un total de 24 entradas de contactos secos. El bucle de tensión de las entradas de contacto recibe alimentación de una fuente flotante dentro de la infraestructura de control de la turbina. Para evitar perturbaciones eléctricas, cada canal de contacto seco está aislado ópticamente y se muestrea a la frecuencia de trama del sistema para ejecutar acciones de control precisas. La placa facilita la distribución de señales, distribuyendo el estado de la tensión de entrada a tres bastidores de placas VME independientes mediante tres conectores de interfaz dedicados. Está fabricada como un conjunto de hardware nacional con un recubrimiento protector de PCB estilo S, que proporciona compatibilidad entre sistemas con tarjetas de entrada de contacto VCCC y VCRC de una sola ranura.

Características

• Procesa hasta 24 entradas de contactos secos discretos alimentadas mediante una fuente flotante.
• Los bucles de entrada aislados ópticamente protegen los bastidores del procesador principal contra sobretensiones de campo.
• Adquisición del estado de los contactos en tiempo real, sincronizada con la frecuencia de trama del sistema.
• Distribuye simultáneamente indicadores de entradas digitales a tres bastidores de control VME independientes.
• Equipada con filtros integrados de supresión de ruido en las seis rutas principales de contactos de campo.
• Protegida por una capa de recubrimiento conformado de PCB estilo S para aislamiento en entornos de procesamiento exigentes.

Aplicaciones

• Ejecución de contactos discretos de turbinas de gas y vapor
• Sistemas de lógica de control secuencial y enclavamiento
• Enrutamiento de disparos de campo y alarmas del control del generador
• Diagnóstico distribuido del bucle de automatización

Especificaciones técnicas

Conexiones/interfaces

Directrices de instalación

• Desconecte toda la energía eléctrica que llegue al armario de destino antes de colocar o terminar el dispositivo de interfaz de campo.
• Monte la placa utilizando los separadores correctos o la infraestructura DIN que coincida con la disposición del armario Mark VI.
• Conecte las 24 entradas de contacto seco de campo mediante los bloques de terminales estándar, asegurándose de que los pares de señales estén correctamente alineados con el tendido de la fuente de alimentación flotante.
• Fije los cables de interfaz de cinta JR1, JS1 y JT1 entre la placa y las tarjetas VCCC o VCRC correspondientes, asegurándose de que las pestañas de los conectores queden bloqueadas firmemente.
