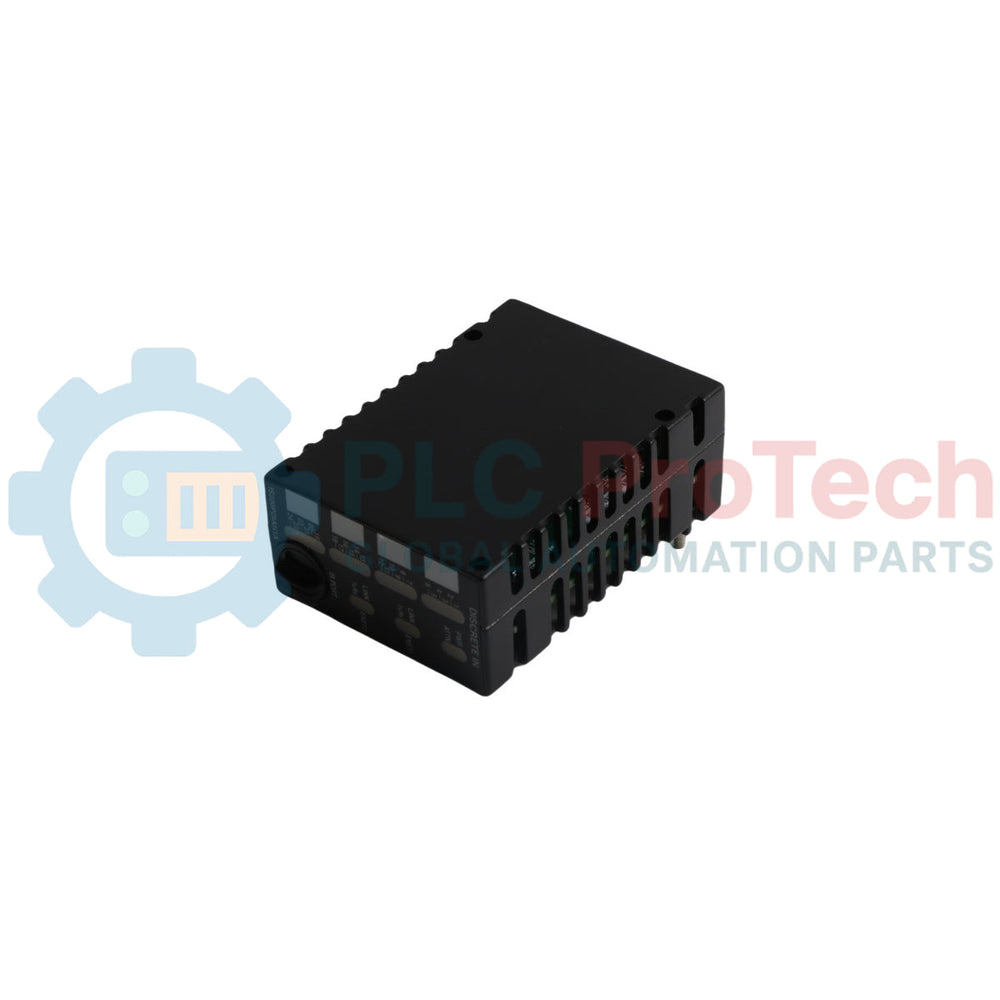

Paquete de E/S discretas General Electric IS220PDIAH1A Mark VI

Descripción

El IS220PDIAH1A es un paquete de entradas discretas fabricado por General Electric como parte de la serie de productos Mark VI, que utiliza tecnología de sistemas de control Speedtronic. Este módulo funciona como una interfaz operativa para gestionar señales de estados discretos y trabaja en conjunto con el módulo de entradas discretas YDIA dentro de la arquitectura de control general. Diseñado para una integración versátil en conjuntos automatizados de turbinas de vapor, gas y energía eólica alternativa, el IS220PDIAH1A procesa las entradas y dirige la comunicación directamente a través de las rutas de red integradas. Cuenta con una protección de placa de circuito de tipo conformado con recubrimiento base para garantizar la estabilidad técnica frente a contaminantes. El módulo proporciona un puente de comunicación mediante un puerto Ethernet dedicado situado en la carcasa frontal, debajo de un conjunto de LED indicadores de estado, lo que facilita la conexión directa con las redes centrales.

Características

• Conecta directamente las señales de entrada discretas con la red principal de control de la turbina
• Diseñado como una revisión funcional con clasificación A para optimizar los parámetros de seguimiento del circuito base
• Protegido a nivel de circuito mediante un recubrimiento superficial de PCB de tipo conformado aplicado a toda la placa
• Integra un transceptor de puerto infrarrojo frontal destinado a tareas de diagnóstico sin contacto

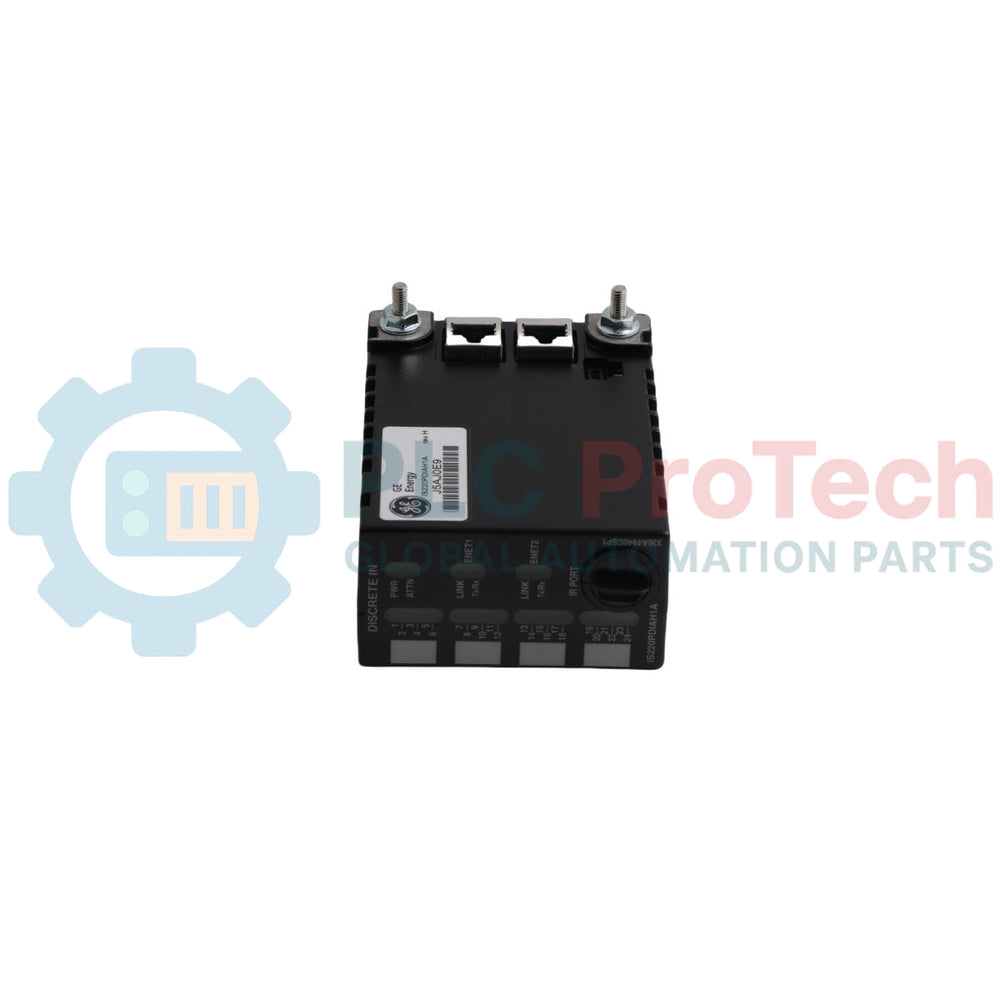

• Incorpora siete indicadores LED distintos en la placa frontal, incluidas luces específicas para los estados de alimentación y enlace (ENet1 y ENet2)

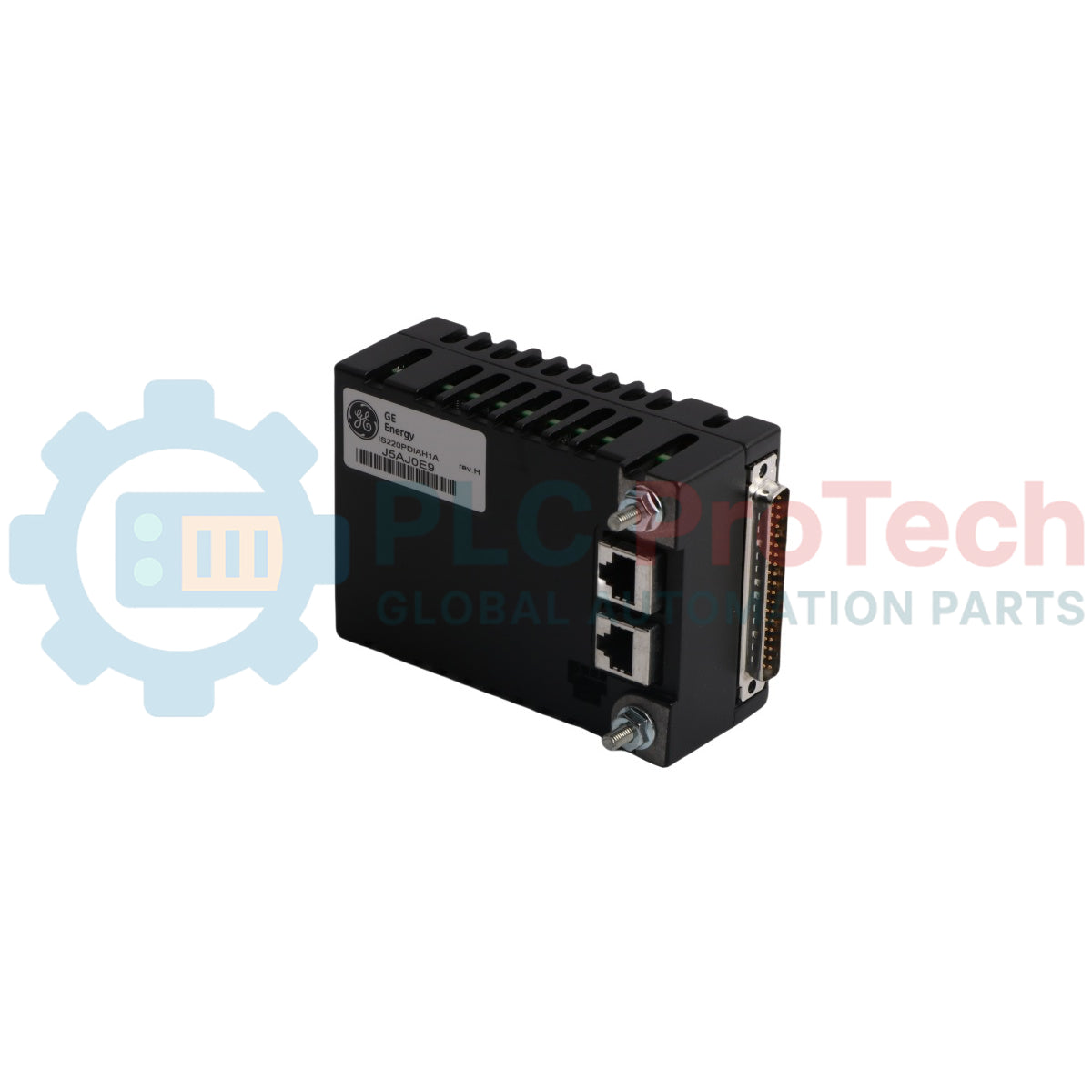

• Incorpora un puerto Ethernet accesible en el panel frontal para simplificar el cableado de comunicación de red
• Totalmente compatible con entornos de áreas peligrosas cuando se instala con conjuntos de placas de terminales aprobados

Aplicaciones

• Gestión de lazos de estados discretos de turbinas de gas y vapor
• Entornos de control de turbinas eólicas de energía alternativa
• Sistemas de seguimiento discreto multicanal para automatización industrial
• Protección de infraestructura de control industrial basada en Speedtronic

Especificaciones técnicas

Conexiones/interfaces

Directrices de instalación

• Ubicación conjunta del módulo: Instale el paquete de entradas discretas junto al módulo de entradas discretas YDIA complementario para cumplir con las configuraciones estándar de lazo funcional.
• Interfaz de la tarjeta de terminales: Fije el módulo en una tarjeta de terminales asociada aprobada, seleccionando entre las variantes compatibles IS200TBCIH4C, IS200STCIH1A, IS200STCIH8A, IS200TBCIH2C o IS200TCIH2A.
• Interconexión de red: Conecte la línea de comunicaciones local al puerto Ethernet integrado ubicado debajo del conjunto de tres indicadores principales de alimentación y enlace en la placa frontal.
• Parámetros de alimentación: Suministre una tensión de entrada operativa que mantenga un umbral base superior a la especificación mínima de 27.4 VDC para evitar fallos de baja tensión durante el procesamiento en estado activo.

Cumplimiento y certificaciones

• Certificación ULE207685: Aprobado para ubicaciones no peligrosas, Clase I, Zona 2, Grupo IIC y Clase I, División 2, Grupos A, B, C y D
• Certificación UL DEMKO 12 ATEX 1114875X: Aprobado para ubicaciones ATEX de Zona 2, Grupo IIC
• Norma UL 60079-0 Ed. 5: Cumplimiento para Clase I, Zona 2, Grupo IIC
• Norma UL 60079-15 Ed. 3: Cumplimiento para Clase I, Zona 2, Grupo IIC
• Manual de referencia: Manual de equipos Hazloc de controles Mark VI GEH-6725
