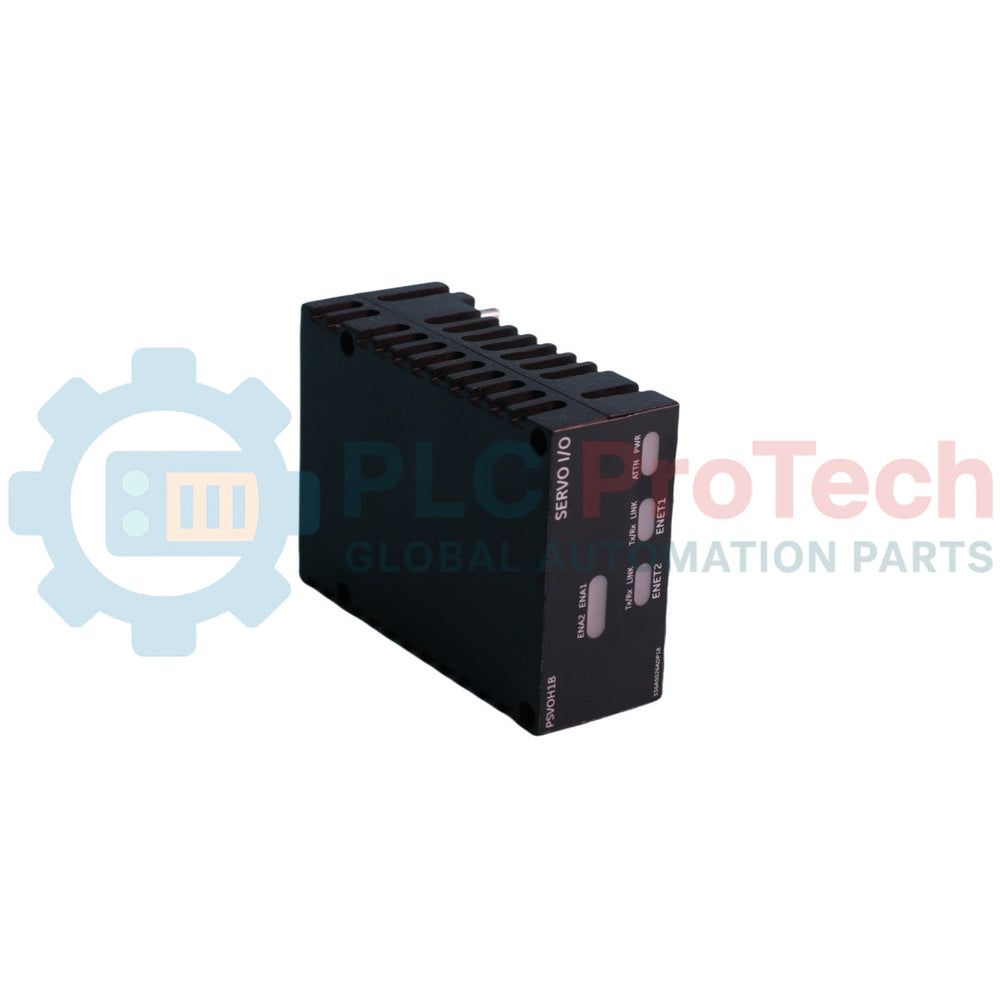

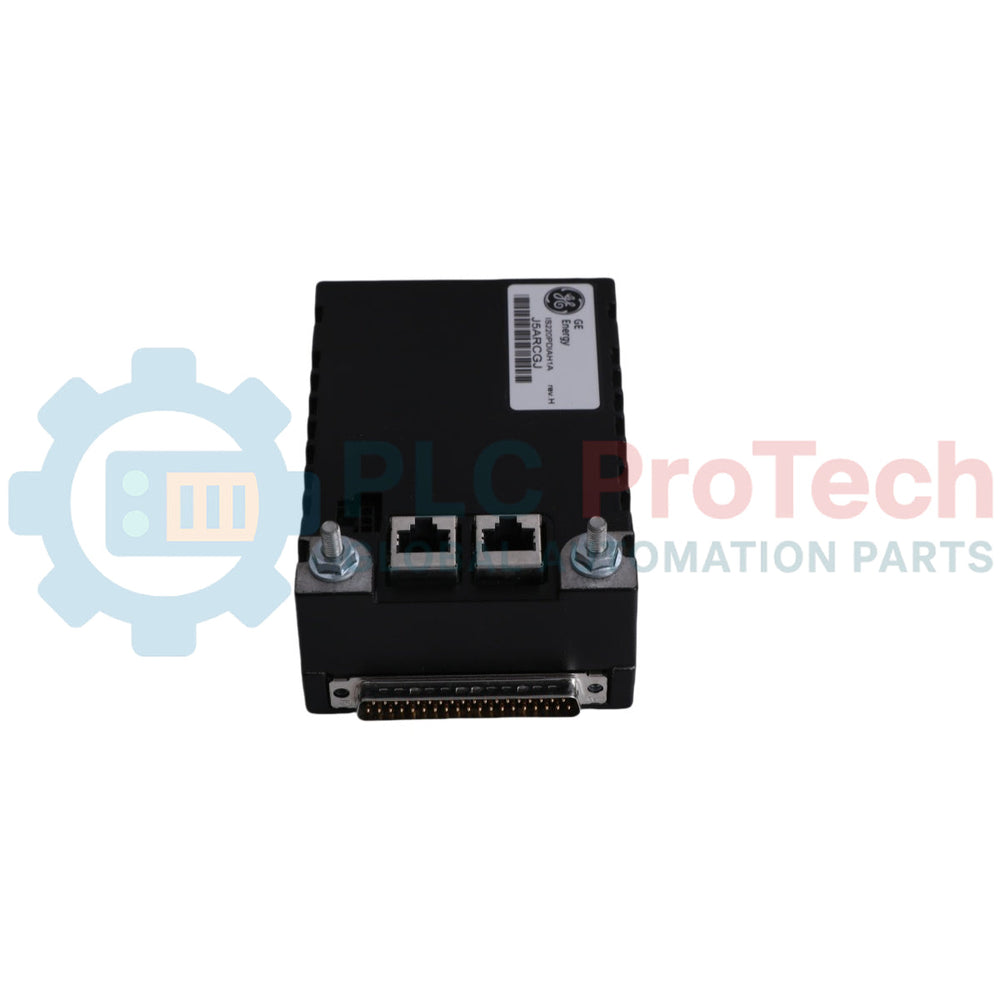

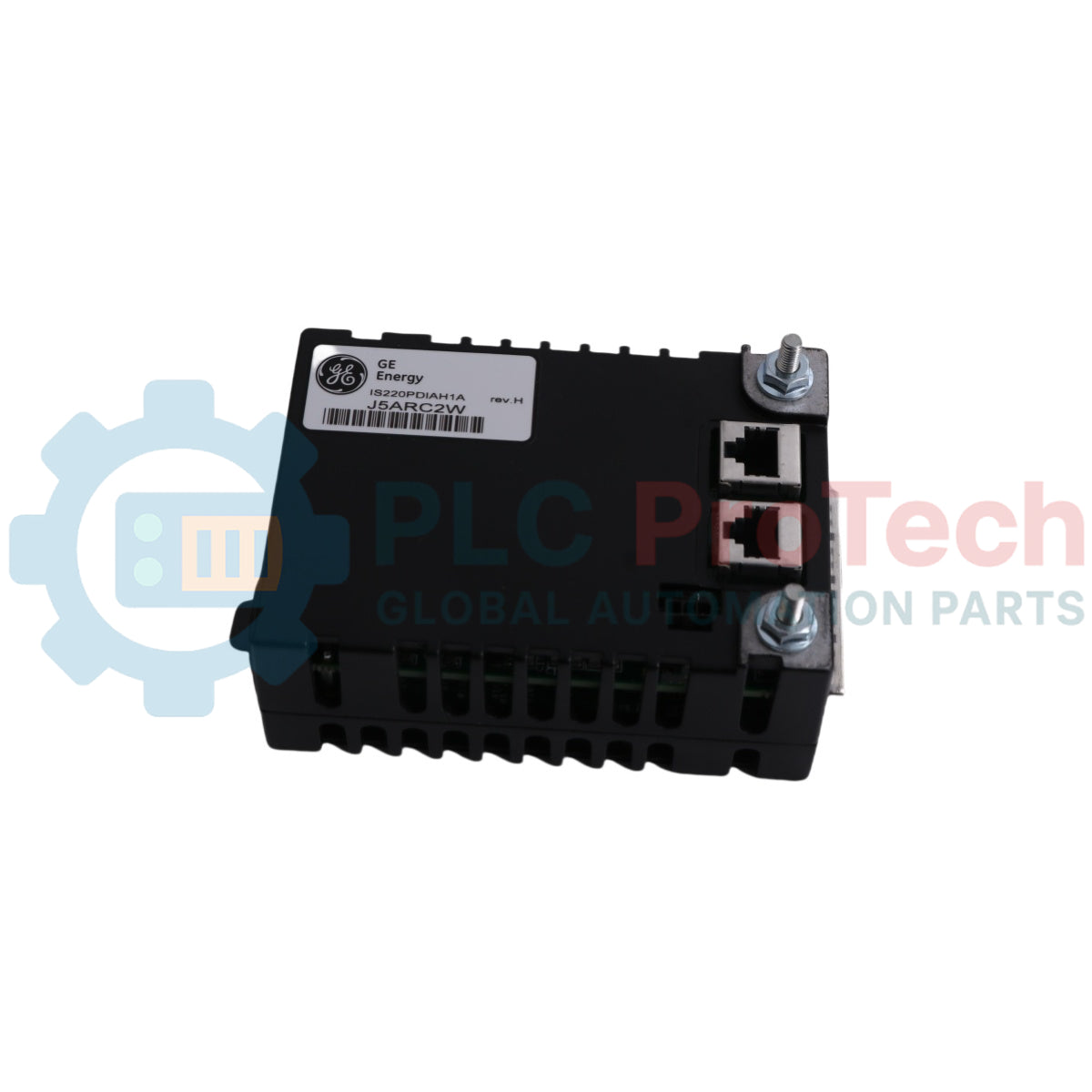

General Electric IS220PIOAH1A Mark VI Paquete de E/S Arcnet Speedtronic

Descripción

El IS220PIOAH1A es un módulo de interfaz ARCNET y puente de comunicaciones, así como un paquete de E/S, fabricado por General Electric como parte del sistema de control Mark VI Speedtronic y utilizado en sistemas de control de excitación Mark VIe. Este módulo está diseñado sin una placa de terminales estándar asociada y se conecta directamente a una PCB de interfaz JPDV para realizar procesos de hardware avanzados, como cálculos algorítmicos y digitalización de señales de sensores. Al ejecutarse en un sistema operativo QNX alimentado por una placa procesadora interna con una CPU RISC de 32 bits y 266 MHz, el IS220PIOAH1A establece puentes de datos fiables entre las interfaces locales y la placa del controlador principal alojada en el procesador central. Su arquitectura de red incluye dos puertos Ethernet de 100 MB para una comunicación industrial sólida, un puerto de alimentación local y un sensor térmico ambiental integrado configurado para activar una alarma del sistema si se superan los umbrales operativos internos.

Características

• Funciona como un módulo puente de comunicaciones de alta velocidad entre redes ARCNET y las placas del controlador principal
• Cuenta con una placa procesadora interna independiente que ejecuta un sistema operativo QNX en tiempo real con una CPU RISC de 32 bits y 266 MHz
• Se conecta directamente a una placa JPDV en lugar de utilizar bloques de terminales estándar con múltiples tornillos
• Admite la ejecución rápida de algoritmos de control y la digitalización local de señales de sensores sin procesar
• Está diseñado con dos puertos Ethernet de 100 MB para mantener rutas de comunicación simultáneas
• Incluye un transceptor de puerto infrarrojo orientado hacia el frente, destinado a tareas de configuración y asignación de nombres de bajo nivel
• Está equipado con un sensor integrado de temperatura ambiente para emitir alarmas proactivas de sobretemperatura
• Proporciona indicaciones visuales claras en el panel frontal mediante varios indicadores LED de estado de diagnóstico

Aplicaciones

• Sistemas de control de turbinas de gas y vapor con tecnología Speedtronic
• Configuraciones del control de excitación Mark VIe Industrial
• Instalaciones de redes de comunicación industriales ARCNET de alta velocidad
• Entornos de control de procesos automatizados que utilizan arquitecturas QNX en tiempo real

Especificaciones técnicas

Conexiones/Interfaces

Directrices de instalación

• Interfaz de la tarjeta: Monte el módulo directamente en el bastidor de terminales de interfaz JPDV designado. A diferencia de los paquetes de E/S estándar, no utiliza un bloque de terminales independiente y separado.
• Fijación: Asegúrese de que el módulo esté correctamente asentado y completamente bloqueado en el conjunto JPDV apretando firmemente los conectores integrados.
• Rutina de cableado: Conecte todas las líneas de datos necesarias, incluidas las dos líneas de comunicación de red de 100 MB y el cable principal de conexión de alimentación de 3 pines.
• Aplicación de alimentación: Aplique una línea de alimentación típica de 28 V CC con la clasificación adecuada a través del puerto de entrada de alimentación y, a continuación, ejecute las configuraciones iniciales del sistema para establecer los protocolos de comunicación de red estructurales según se describe en el manual de instrucciones GEH-6800 Vol. II.

Cumplimiento y certificaciones

• Clasificación para áreas peligrosas Clase 1, Div. 2
