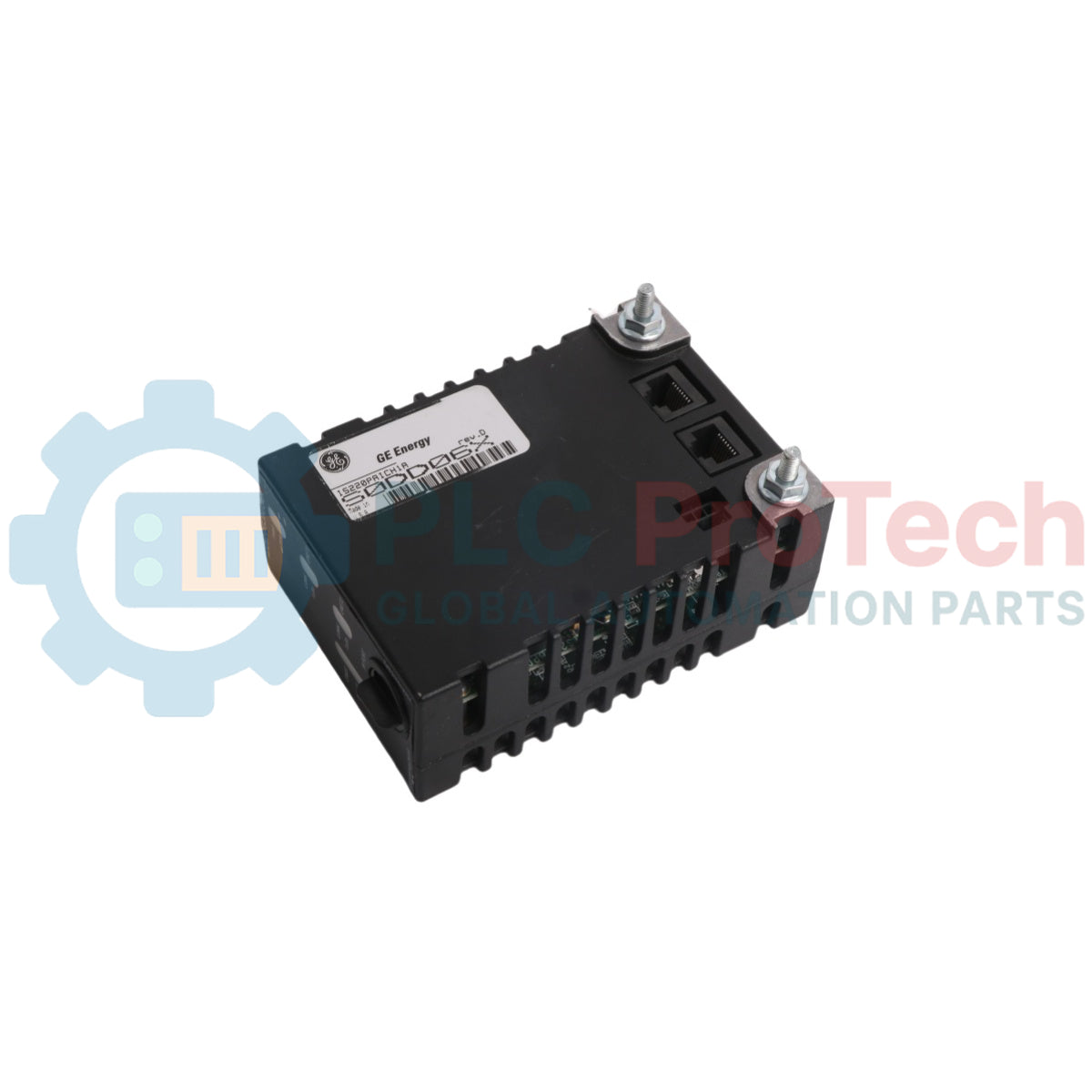

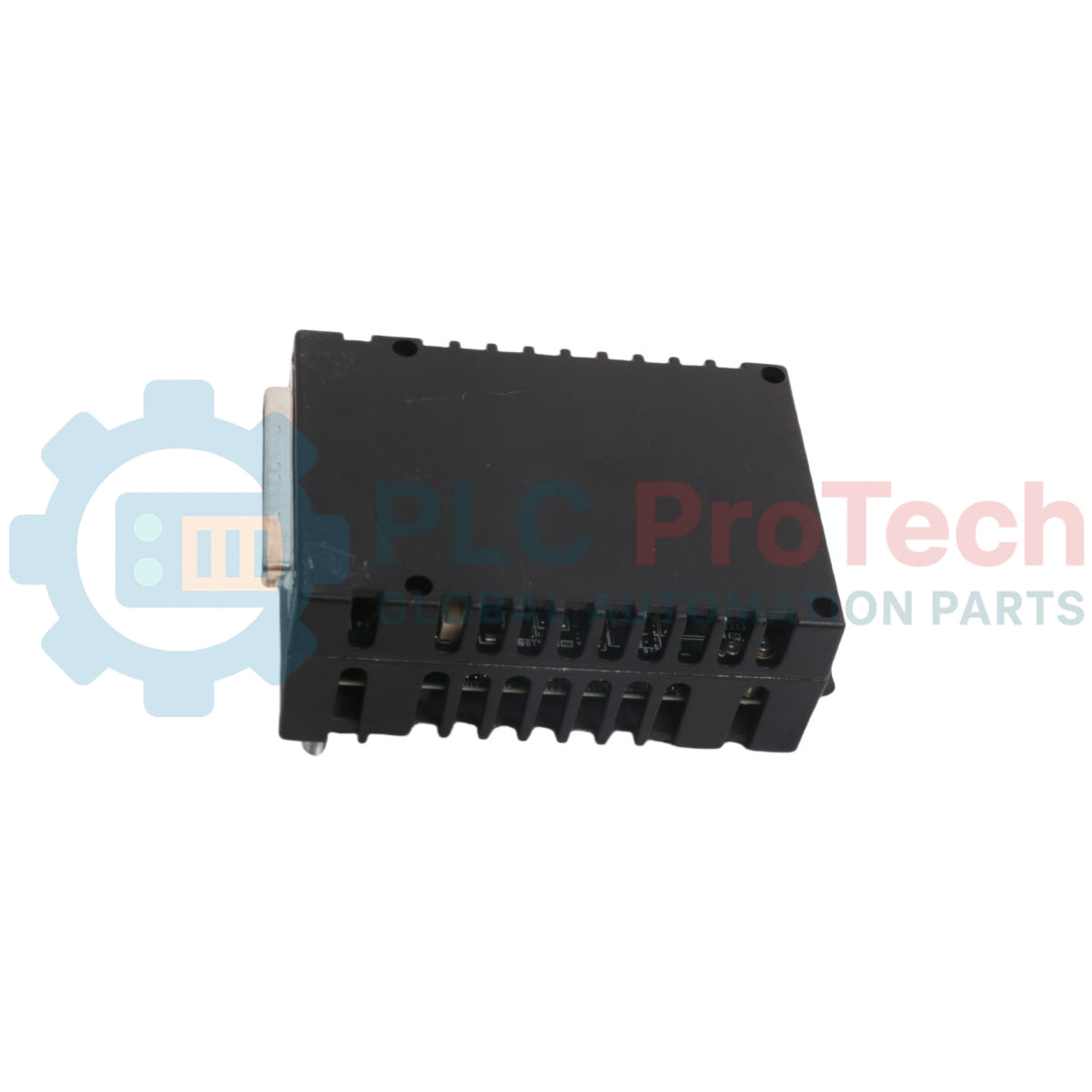

General Electric IS220PAICH1A Mark VIe Paquete de E/S analógicas

Descripción

El IS220PAICH1A es un paquete de E/S analógicas fabricado por General Electric Company USA (GE Industrial Systems) como parte de la serie Mark VIe para sistemas de control de turbinas y gestión automatizada de accionamientos. Este paquete se conecta directamente a placas terminales compatibles para gestionar la conversión bidireccional de señales analógicas de entrada y salida. Admite configuraciones de control especializadas para conjuntos de turbinas de gas, vapor y energía eólica alternativa. Diseñado para su instalación en bastidores VME de 13 o 21 ranuras, el IS220PAICH1A normalmente funciona dentro de una arquitectura de control redundante modular triple (TMR) compuesta por módulos de control individuales, redes internas de E/S dedicadas y tarjetas de procesador central. El módulo integra un recubrimiento protector conformado del circuito para soportar entornos industriales agresivos y cuenta con cuatro indicadores de estado frontales junto con un puerto de E/S montado en la base.

Características

• Procesa diversos canales industriales analógicos de entrada y salida para sistemas de control de turbinas
• Diseñado para su implementación en arquitecturas de red redundantes modulares triples (TMR)
• Cuenta con una revisión funcional con clasificación A que incorpora un recubrimiento protector conformado de PCB

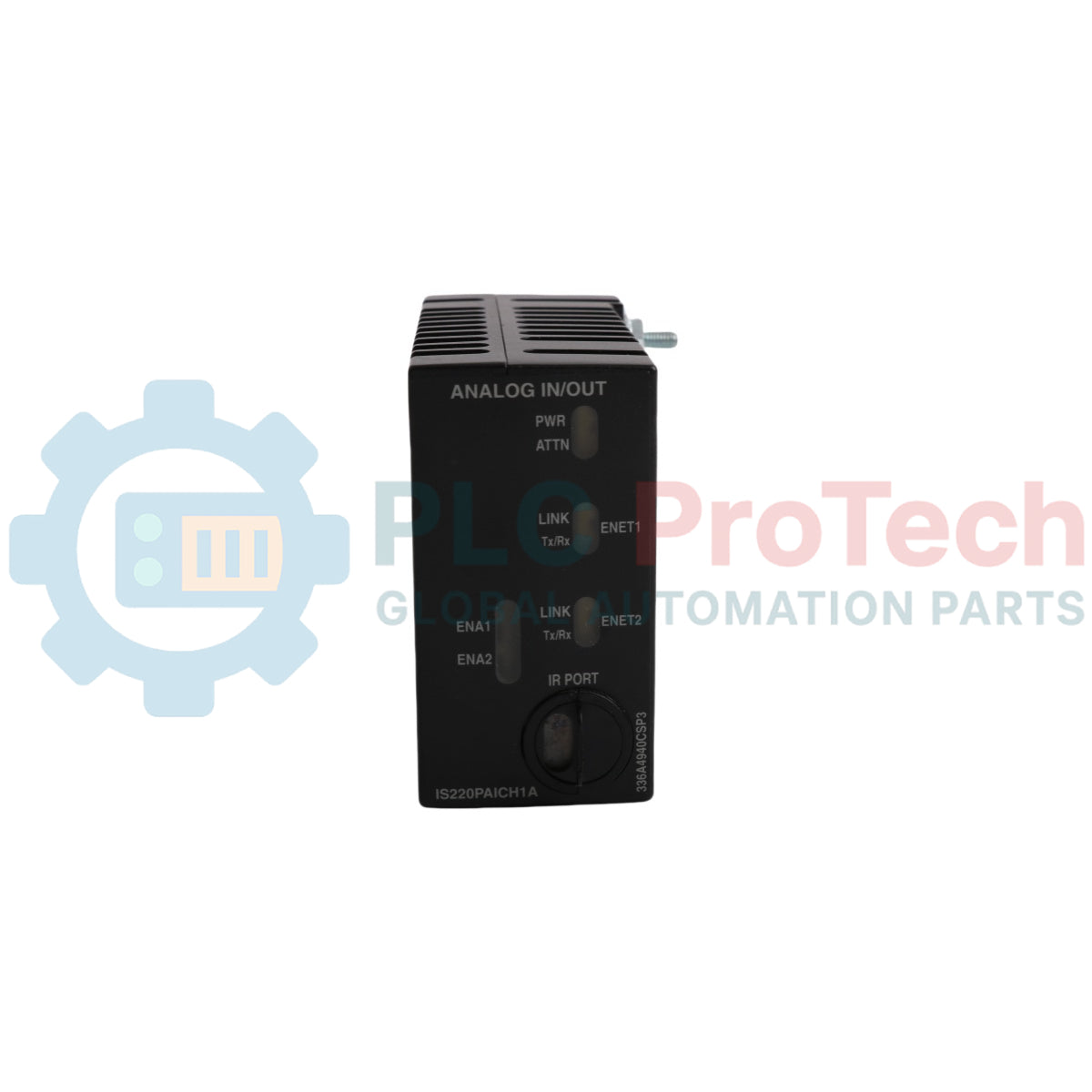

• Equipado con cuatro indicadores de estado en el panel frontal para diagnósticos instantáneos
• Construido con un puerto de interfaz ubicado en la parte inferior del conjunto de la carcasa
• Aprobado para la seguridad operativa tanto en ubicaciones no peligrosas como en ubicaciones peligrosas especializadas

Aplicaciones

• Gestión de conjuntos de accionamiento automatizado de turbinas de gas
• Sistemas de control de lazo de turbinas de vapor
• Aplicaciones de control de turbinas eólicas de energía alternativa
• Arquitecturas de control distribuido que requieren una verificación TMR fiable

Especificaciones técnicas

Conexiones/Interfaces

Directrices de instalación

• Instalación en bastidor: Instale el paquete de E/S en su ubicación designada dentro de un conjunto de bastidor VME compatible de 13 o 21 ranuras.
• Acoplamiento de la placa terminal: Asegure una conexión estructural correcta con las placas terminales de entrada-salida aprobadas, incluidas las opciones TBAI (como IS20TBAIH1C) o STAI (como IS200STAIH1A e IS200STAIH2A).
• Integridad de la alimentación: Proporcione una fuente de alimentación de corriente continua dentro de los límites críticos de 27.4 VDC como mínimo y 28.6 VDC como máximo, con una tensión nominal objetivo de 28.0 VDC.
• Requisitos de configuración TMR: Alinee los cables de red y las direcciones de los nodos para sincronizarlos correctamente con los módulos de control independientes y las redes de E/S individuales que forman el lazo redundante modular triple.

Cumplimiento y certificaciones

• Clase I, Div. 2, grupos A, B, C y D: norma ANSI/ISA - 12.12.01-2015
• Clase I, zona 2, grupo IIC
• ATEX, zona 2, grupo IIC
• Certificación para ubicaciones no peligrosas: UL E207865
• Certificaciones para ubicaciones peligrosas: UL E207685, UL DEMKO 12 ATEX 1114875X
