Descripción

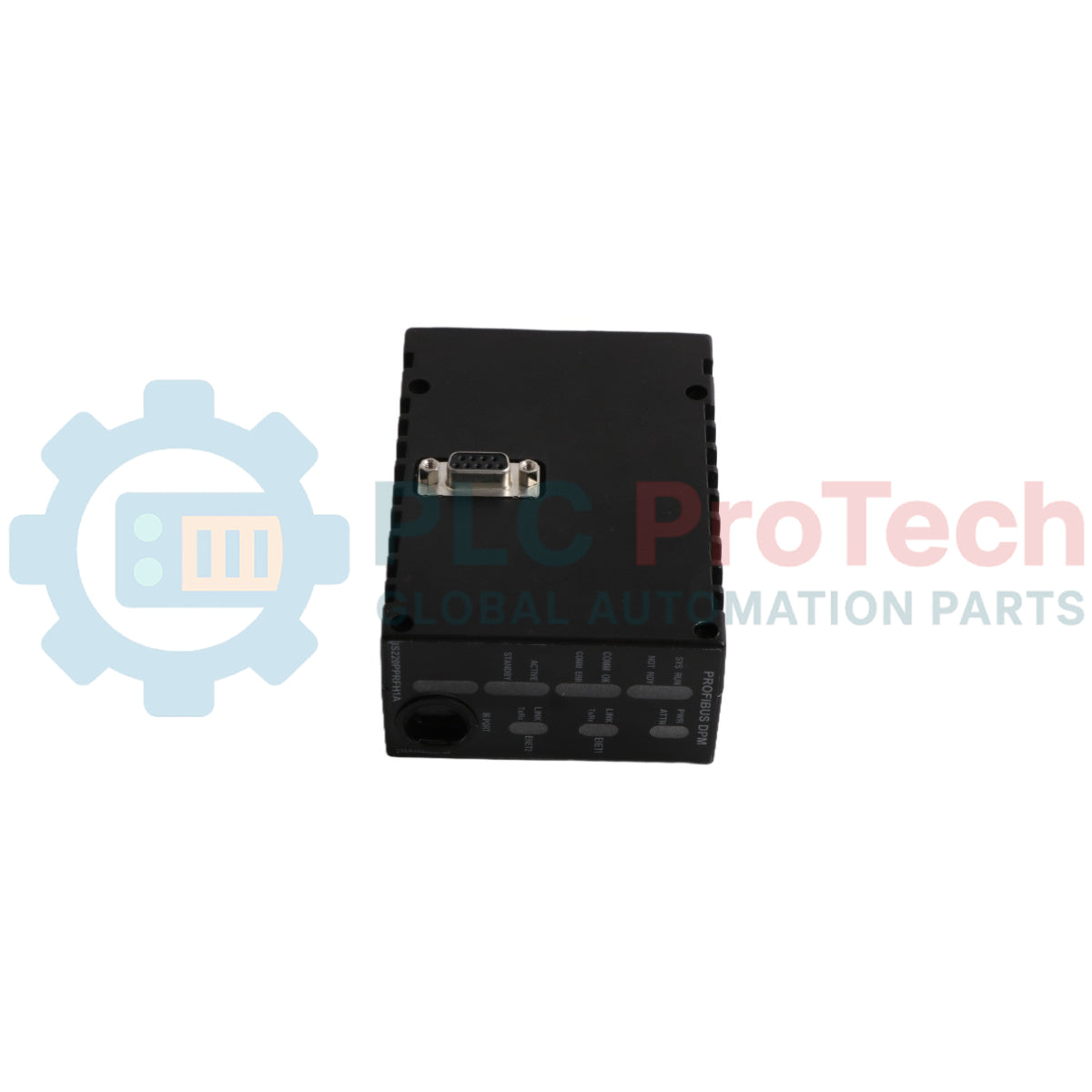

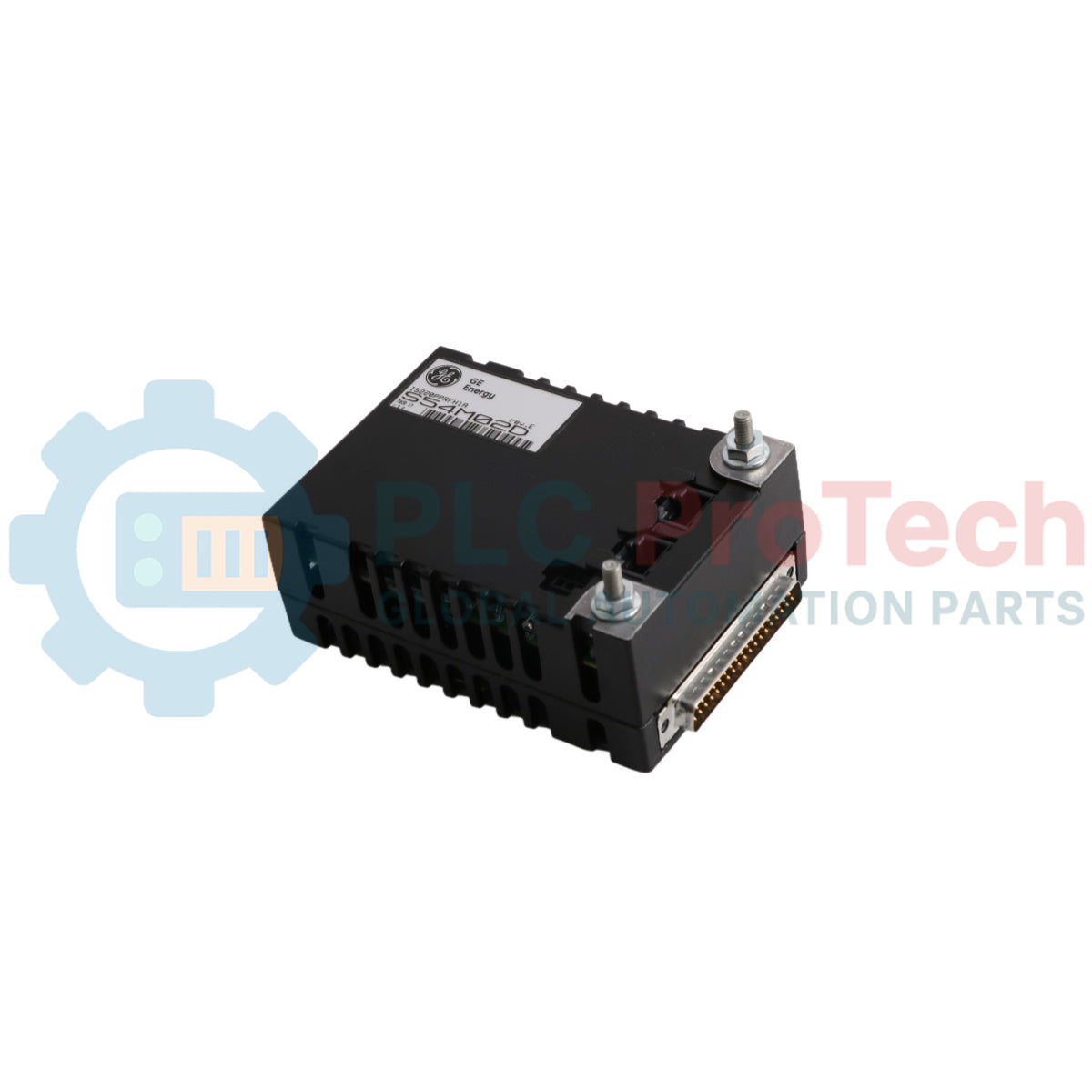

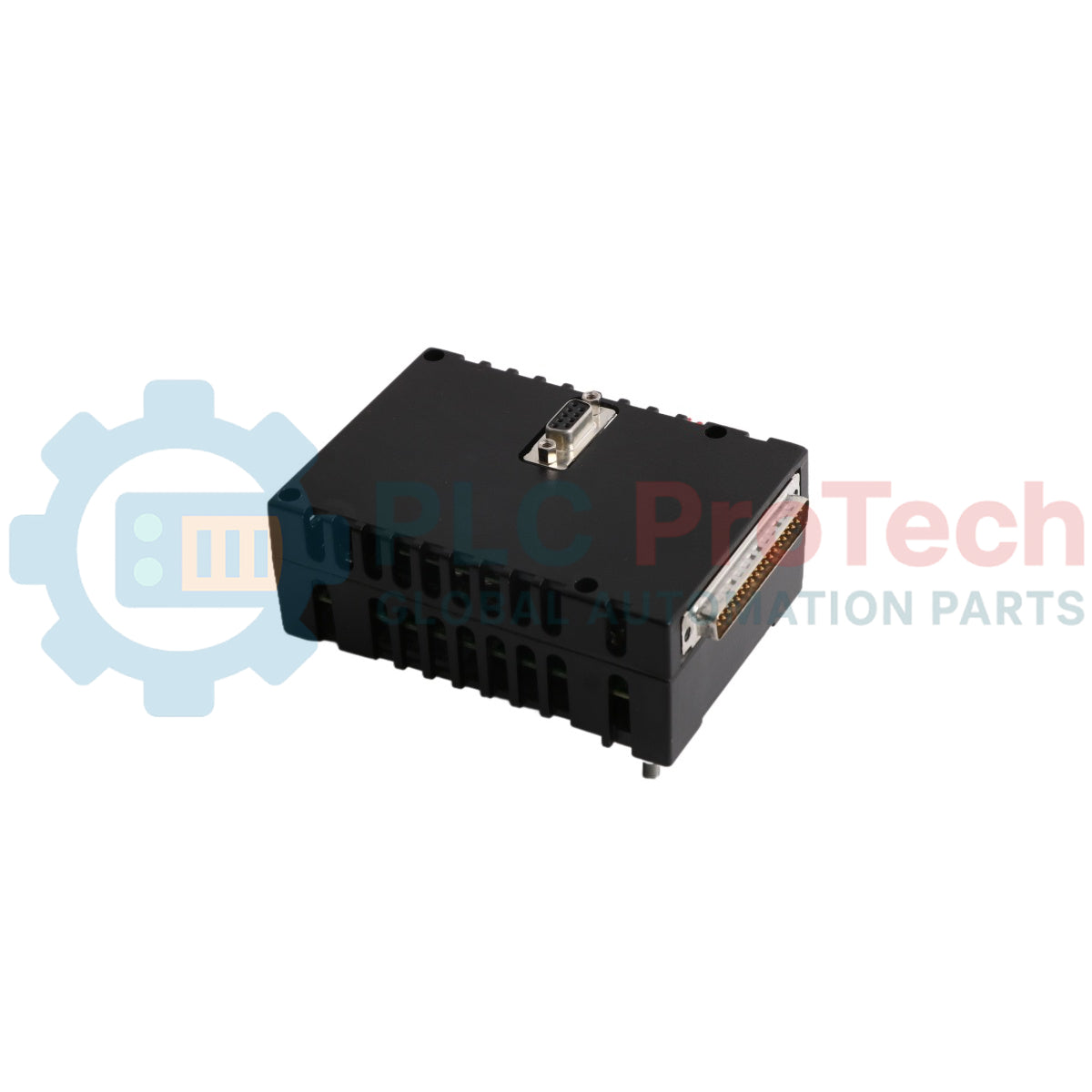

El IS220PPRFH1A es un módulo de puerta de enlace maestra PROFIBUS desarrollado por General Electric como parte de la serie de sistemas de control de turbinas Mark VI. Este paquete de E/S analógicas establece un puente de comunicación para la gestión del bus de campo y es totalmente compatible con la expansión multiplataforma a las series Mark VIe y Mark VIeS. Diseñado para regular los servicios auxiliares de plantas eléctricas, el IS220PPRFH1A gestiona la integración del sistema en complejos automatizados de turbinas de gas, vapor y viento. Para mantener una alta disponibilidad operativa en entornos de procesos agresivos, el módulo cuenta con un recubrimiento especializado de PCB y está clasificado dentro del subgrupo de productos HazLoc para operar de forma segura en áreas propensas a tensiones superficiales persistentes. La puerta de enlace conecta los datos del hardware de campo con los procesadores centrales mediante una interfaz diseñada para funcionar perfectamente con placas de hardware de identificación complementarias.

Características

• Funciona como una interfaz de puerta de enlace maestra PROFIBUS dedicada en múltiples plataformas de control de turbinas Mark
• Representa una revisión de producto funcional con clasificación A, optimizada para la seguridad del ciclo de vida de los componentes técnicos
• Cuenta con una infraestructura de circuitos totalmente protegida mediante un recubrimiento químico especializado de PCB
• Diseñado para su implementación tanto en entornos industriales estándar como en entornos HazLoc volátiles
• Se integra directamente con placas de circuito de identificación accesorias para establecer un mapeo verificado del hardware en campo
• Mantenimiento mediante configuraciones de identificación por código serial característico dentro de la clase de productos del Grupo 1

Aplicaciones

• Operaciones de puerta de enlace de red principal para turbinas de gas y vapor
• Integración de infraestructura de comunicaciones para turbinas eólicas de energía alternativa
• Enrutamiento de buses de campo para sistemas de control distribuido (DCS) de plantas eléctricas
• Aislamiento de redes de procesos y gestión de telemetría en ubicaciones peligrosas

Especificaciones técnicas

Conexiones/Interfaces

Directrices de instalación

• Ubicación conjunta del módulo: Interconecte el módulo gateway directamente con su placa de circuito auxiliar IS200SPIDG1A requerida durante la disposición estructural del armario.
• Límites de alimentación eléctrica: Asegúrese de que los flujos continuos de distribución eléctrica se regulen estrictamente entre los límites operativos mínimo de 27.4 Vcc y máximo de 28.6 Vcc.
• Controles térmicos ambientales: Instale la carcasa dentro de un envolvente que mantenga constantes los umbrales ambientales dentro de los límites especificados de -20 a 55 grados Celsius para evitar la fatiga térmica.
• Alineación con el protocolo HazLoc: Para las disposiciones de campo en ubicaciones peligrosas, consulte los esquemas eléctricos principales descritos en la documentación GEH-6725 para mantener sistemas de puesta a tierra seguros frente a tensiones superficiales.

Cumplimiento y certificaciones

• Norma ANSI/ISA-12.12.01-2015: Certificado para ubicaciones peligrosas de Clase I, División 2, Grupos A, B, C y D
• Norma CAN/CSA-C.22.2 n.º 213-15: Certificado para ubicaciones peligrosas de Clase I, División 2, Grupos A, B, C y D
• Certificación para ubicaciones no peligrosas: UL E207685
• Cumplimiento de la certificación Clase I, Zona 2, Grupo IIC
• Certificación ATEX Zona 2, Grupo IIC: UL DEMKO 12 ATEX 1114875X
• Manual de referencia: Guía de equipos HazLoc de controles Mark VIe y Mark VIeS GEH-6725
