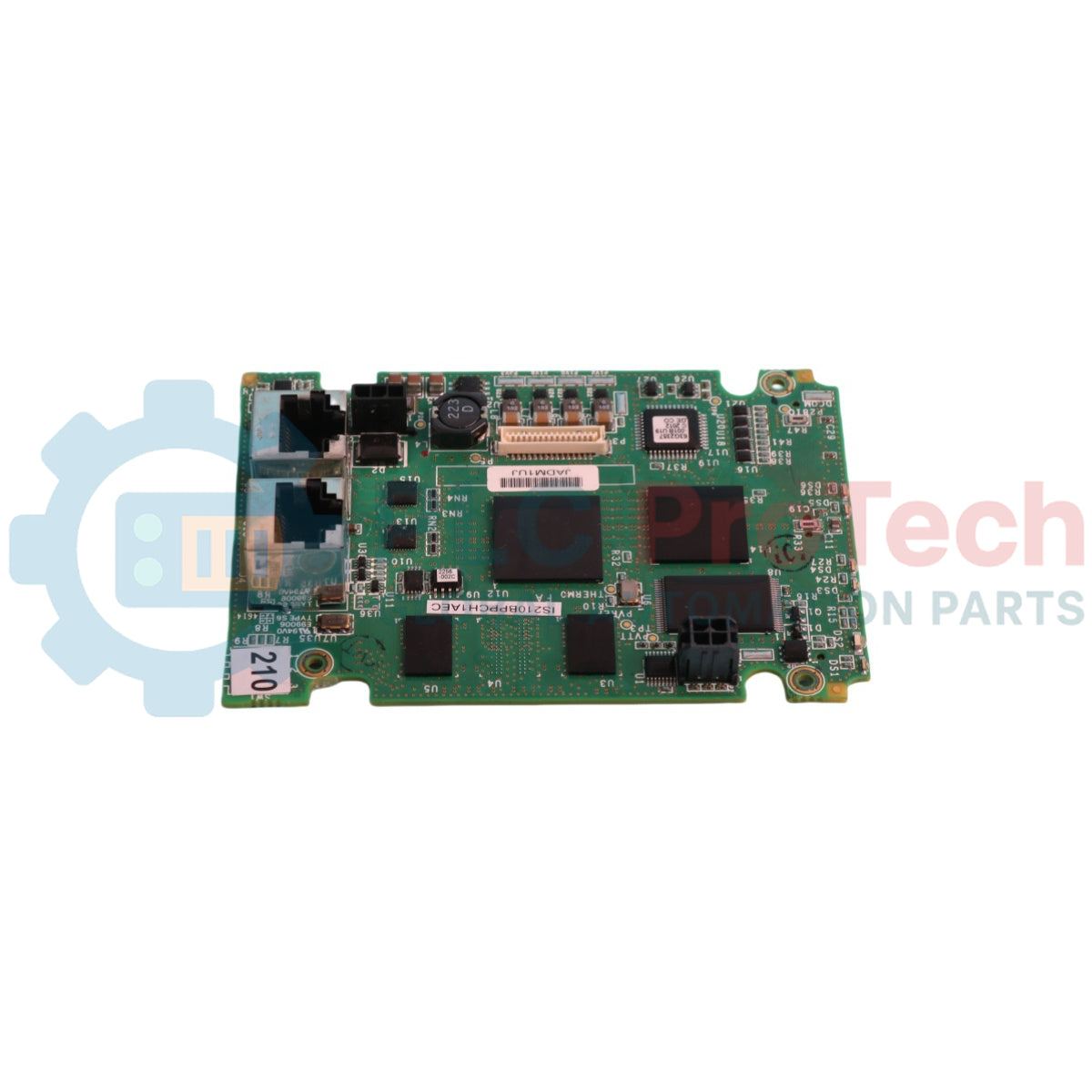

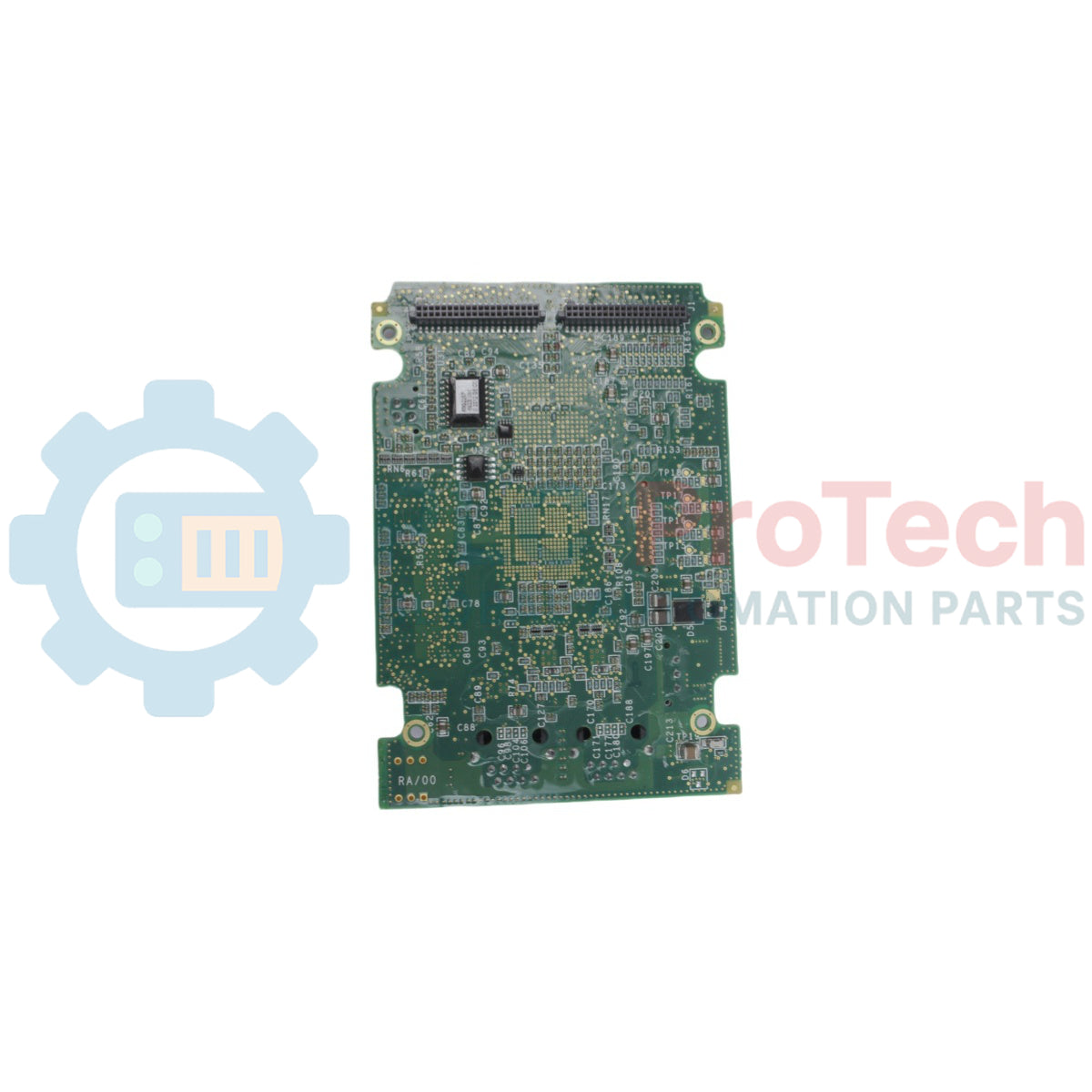

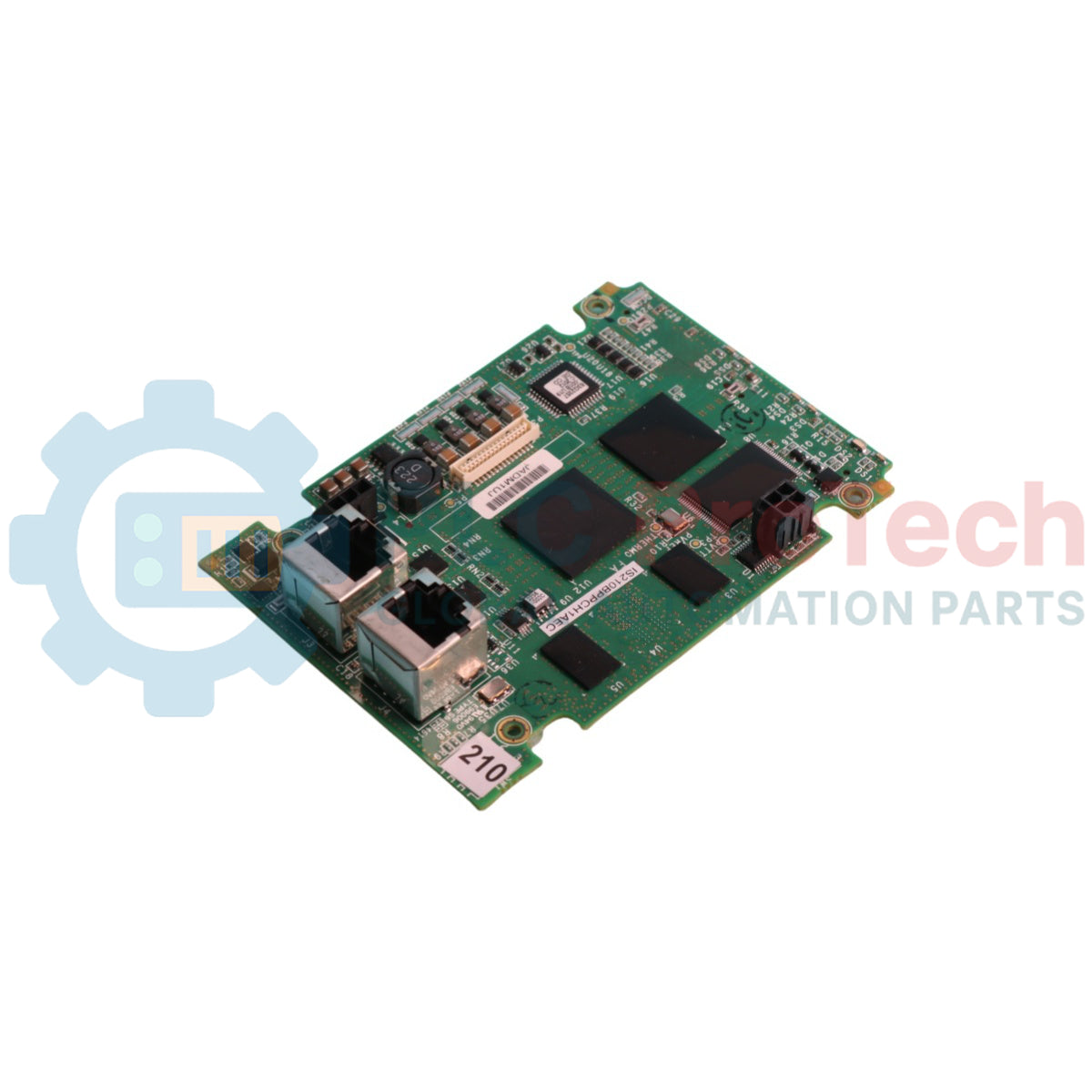

Placa de circuito impreso Mark VI IS210BPPBH2B de General Electric

Descripción

La IS210BPPBH2B es una tarjeta secundaria auxiliar diseñada para integrarse en el sistema de control de turbinas Mark VI Speedtronic. Funciona como una tarjeta enchufable especializada que se conecta física y eléctricamente a una tarjeta WETA principal para respaldar sus rutas de procesamiento de control, protección o monitoreo. Al operar dentro de la arquitectura del Módulo de Control centralizado, la tarjeta de circuito impreso IS210BPPBH2B ayuda a gestionar datos de sensores en tiempo real y lazos de control para operaciones de turbinas de gas y vapor a escala industrial. Los datos gestionados por el hardware de control subyacente se conectan sin problemas con estaciones de trabajo de operadores basadas en Windows que ejecutan el software CIMPLICITY y Control System Toolbox mediante tarjetas terminales dedicadas.

Características

• Diseño de tarjeta secundaria auxiliar, preparado para montarse directamente sobre una tarjeta WETA principal.
• Orificios de fábrica previamente perforados en las cuatro esquinas para permitir el montaje con tornillos separadores.
• Recubrimiento conformado aplicado en toda la tarjeta de circuito impreso para protegerla del polvo y la humedad ambientales.
• Hardware integrado que incluye transistores, un inductor, un transformador y un oscilador de cristal dedicado.
• Dos LED de estado colocados uno junto al otro a lo largo de un borde de la tarjeta para diagnósticos visuales locales.
• Múltiples puntos de prueba de hardware (TP) distribuidos por el diseño del circuito para diagnósticos de ingeniería y verificación de señales.

Aplicaciones

• Sistemas de control de turbinas de gas de servicio pesado
• Redes de protección y monitoreo de turbinas de vapor
• Procesamiento auxiliar del módulo de control Speedtronic Mark VI
• Subconjuntos de ampliación funcional de tarjetas WETA

Especificaciones técnicas

Conexiones/Interfaces

Directrices de instalación

• Montaje mecánico: Alinee los cuatro orificios de las esquinas de la tarjeta, hechos en fábrica, con los separadores correspondientes de la tarjeta WETA principal. Fije firmemente usando cuatro tornillos roscados. Evite apretar en exceso para prevenir fracturas por tensión en el sustrato.
• Orientación: Verifique que los recortes de los tres bordes coincidan con la disposición del espacio libre mecánico del conjunto de la tarjeta anfitriona antes de fijarla.
• Protección contra descargas electrostáticas: Conecte a tierra a todo el personal mediante pulseras adecuadas antes de manipular el conjunto, para proteger los transistores y circuitos integrados sensibles integrados contra descargas electrostáticas.
• Comprobación del cableado: Asegúrese de que ambos jacks hembra y ambos conectores hembra estén completamente insertados y bloqueados en sus respectivos arneses de acoplamiento antes de encender el módulo de control.
