Descripción general del producto

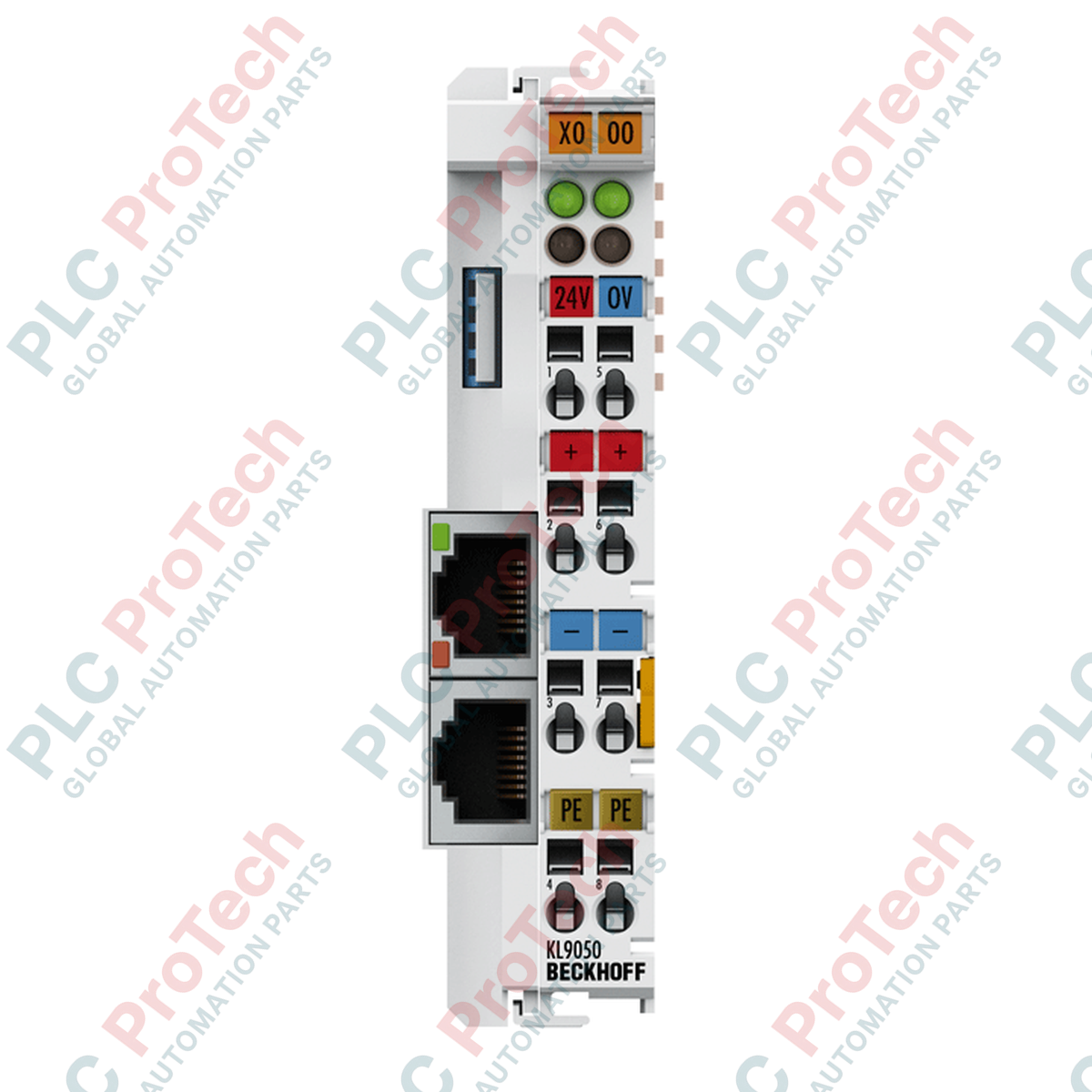

El KL9050 (KL9050) es un terminal acoplador especializado diseñado para ampliar el sistema Beckhoff Bus Terminal. En arquitecturas de automatización a gran escala, donde el número de módulos de E/S supera la capacidad de un solo riel o requiere su distribución en varias filas dentro de un armario de control, el KL9050 actúa como el «receptor» o «subacoplador» descentralizado. Conecta la señal del K-bus interno de un acoplador de bus principal, como uno de la serie BK, o de un PC embebido, con un segmento adicional de hasta 64 terminales de bus. Mediante conectividad RJ45 estándar, el KL9050 permite mantener diseños de máquinas modulares, flexibles y escalables, garantizando al mismo tiempo una comunicación fiable a distancias de hasta 5 metros entre estaciones.
Configuración técnica
El KL9050 funciona como regenerador de alimentación y señal para el segmento K-bus ampliado. Cuenta con dos conectores RJ45 (entrada y salida) que permiten conectar en cadena varios segmentos de extensión. Internamente, proporciona una alimentación de corriente de 400 mA para la lógica de los terminales de bus conectados, actuando eficazmente como una fuente de alimentación local para el K-bus. El terminal también transmite los contactos de alimentación de 24 V CC, admitiendo una carga de corriente de hasta 10 A para dispositivos del lado de campo. Para el diagnóstico del sistema, un LED verde de alimentación integrado ofrece una confirmación visual inmediata del estado de la alimentación de 24 V. El módulo está totalmente certificado para aplicaciones marinas (DNVGL) y zonas peligrosas (ATEX), lo que garantiza un funcionamiento fiable en entornos exigentes.
Especificaciones técnicas
| Característica |
Especificación |
| Modelo |
KL9050 |
| Marca |
BECKHOFF |
| Origen |
Alemania |
| Función |
Terminal acoplador de extensión del K-bus |
| Interfaz de bus |
2 x RJ45 (entrada + salida) |
| Distancia máx. |
5 m entre estaciones |
| Alimentación de corriente del K-bus |
hasta 400 mA |
| Contactos de alimentación |
24 V CC / máx. 10 A |
| Máx. de terminales |
64 por segmento KL9050 |
| Aislamiento eléctrico |
500 V (contacto de alimentación / tensión de alimentación / bus de campo) |
| Dimensiones (an. x al. x prof.) |
12 mm x 100 mm x 68 mm |
| Homologaciones |
CE, UL, ATEX, DNVGL |
Preguntas frecuentes técnicas
¿Cómo conecto el KL9050 al acoplador de bus principal?
El KL9050 debe utilizarse junto con un KL9020 (terminal final con salida RJ45) situado al final del bloque de terminales anterior. Un cable Ethernet apantallado estándar (Cat 5 o superior) conecta la salida del KL9020 con la entrada del KL9050 .
¿Cuál es el número máximo de etapas de extensión permitidas?
El sistema K-bus de Beckhoff normalmente admite varias etapas de extensión, siempre que el número total de terminales en todos los segmentos no supere 255. Cada KL9050 inicia un segmento nuevo de hasta 64 terminales.
¿El KL9050 requiere su propia fuente de alimentación de 24 V CC?
Sí. Para alimentar la lógica interna del K-bus del nuevo segmento y regenerar los contactos de alimentación de los dispositivos de campo, se debe conectar una fuente de 24 V CC directamente a los puntos de conexión del terminal KL9050 .
Guía de ingeniería e instalación
-
Requisitos de cableado: Utilice únicamente cables de conexión RJ45 apantallados y de alta calidad para la conexión de 5 metros. En entornos con una alta interferencia electromagnética (EMI), asegúrese de que el apantallamiento del cable esté correctamente conectado a tierra para evitar errores de comunicación del K-bus o fallos de «restablecimiento del K-bus» en el controlador.
-
Cálculo de la alimentación: Cada KL9050 proporciona 400 mA para la lógica interna del K-bus. Si la suma del «consumo de corriente del K-bus» de los 64 terminales del segmento supera este valor, debe insertar un terminal de alimentación KL9400 para proporcionar corriente adicional.
-
Instalación en riel DIN: El KL9050 debe fijarse firmemente en un riel DIN de 35 mm. Asegúrese de que el contacto PE (tierra de protección) situado en la parte posterior del terminal establezca una conexión sólida con el riel para garantizar la correcta puesta a tierra de los componentes electrónicos internos.
-
Seguridad en zonas peligrosas: Para cumplir con ATEX «Ex nA», la unidad debe instalarse en una envolvente con un grado de protección mínimo de IP54. No desconecte los cables RJ45 ni el cableado de campo mientras el sistema esté energizado, para evitar posibles chispas en atmósferas explosivas.
