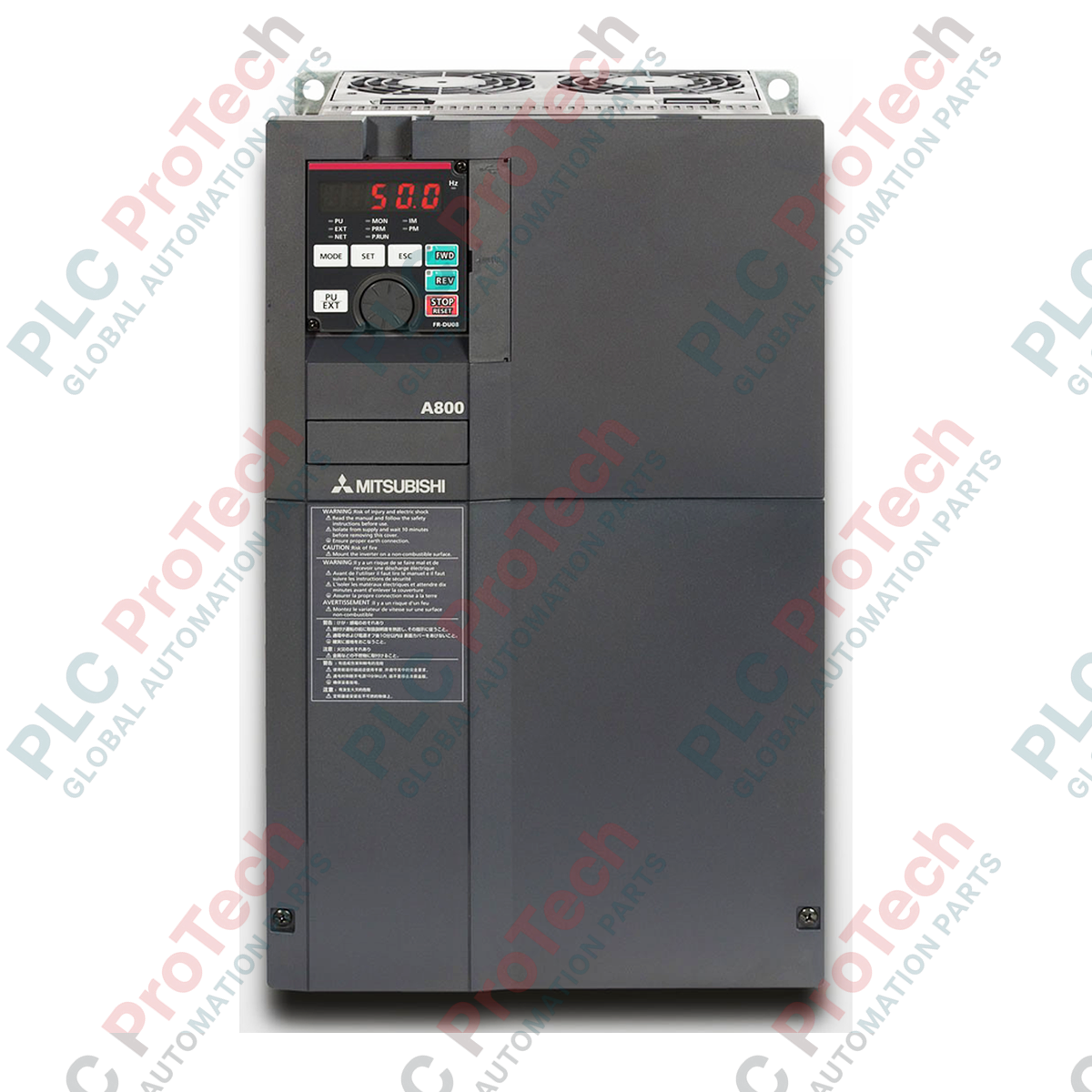

La precisión de velocidad y par en aplicaciones industriales de servicio pesado se consigue mediante el variador de frecuencia Mitsubishi Electric FR-A840-00770-2-60. Al funcionar con una alimentación trifásica de clase de 400 V, este variador de alto rendimiento de la prestigiosa serie FR-A800 ofrece un control optimizado del motor mediante algoritmos avanzados de regulación vectorial. La unidad incorpora un recubrimiento conformado 3C2 estándar para la placa de circuito, que garantiza una fiabilidad excepcional en entornos hostiles y corrosivos, junto con un filtro EMC integrado (designación -2 CA) para suprimir las interferencias electromagnéticas.
| Parámetro de especificación | Valor / clasificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Número de modelo | FR-A840-00770-2-60 |
| Serie de variadores | Serie FR-A800 |
| Clase de tensión | Clase de 400 V (CA trifásica de 380 V a 500 V, 50/60 Hz) |
| Corriente nominal SLD (servicio superligero) | 77 A |
| Corriente nominal LD (servicio ligero) | 62 A |
| Corriente nominal ND (servicio normal) | 57 A |
| Estructura y funcionalidad | Modelo estándar |
| Recubrimiento de la placa de circuito | Con recubrimiento conformado (3C2), conductor sin revestimiento |
| Grado de protección de la carcasa | IP00 (tipo abierto) |
| Método de refrigeración | Refrigeración por aire forzado |
| Peso neto | 23,0 kg |
| Peso de envío (calculado) | 28,0 kg |
| País de origen | Japón |
El FR-A840-00770-2-60 sirve como actualización de ingeniería directa para las unidades VFD FR-A740-00770 antiguas. Los parámetros de control y los programas de macros pueden migrarse sin problemas mediante el software Mitsubishi FR Configurator2. Sin embargo, los perfiles físicos de los bloques de terminales y los patrones de montaje de las dimensiones difieren ligeramente; al adaptar gabinetes antiguos, verifique las profundidades libres y los requisitos de los adaptadores de terminales.
Al utilizar este variador con ciclos intensivos de arranque y parada (clasificaciones ND), la acumulación térmica en los módulos de transistores internos puede acelerarse. Dimensione siempre la ventilación del gabinete suponiendo una disipación continua de salida a una temperatura ambiente de 40 °C. Si las operaciones superan los 40 °C, las curvas lineales de reducción de corriente deben programarse estrictamente en los parámetros de protección térmica.
Para garantizar el cumplimiento de la directiva CEM, asegúrese de que el puente de puesta a tierra del filtro CEM interno esté completamente conectado. La puesta a tierra debe utilizar una pletina plana trenzada de cobre, conectada directamente a la placa posterior. Los conductores estándar de cable redondo pueden presentar una impedancia elevada frente al ruido de ondas portadoras de alta frecuencia, lo que puede provocar fallos fantasma en las líneas de señales analógicas de baja tensión cercanas.
ADVERTENCIA DE SEGURIDAD CRÍTICA
Riesgo de descarga eléctrica y peligro por energía almacenada. Desenergice siempre las líneas de alimentación trifásica entrantes antes de manipular las conexiones de cableado. Espere al menos 10 minutos después de desconectar la alimentación para que los condensadores del bus de CC se descarguen por completo. Verifique que la tensión del bus de CC sea de 0 V utilizando un multímetro digital calibrado en los terminales antes de comenzar a trabajar.
Monte el inversor verticalmente sobre una placa posterior vertical rígida y no inflamable dentro de un panel industrial, dejando holguras mínimas de 100 mm en la parte superior e inferior para optimizar el flujo de aire por convección.
Conecte las líneas principales de entrada de alimentación de CA trifásica a los terminales de alimentación R/L1, S/L2 y T/L3. Conecte los conductores del motor trifásico a los terminales de salida U, V y W.
Enrute las señales de control de baja tensión, las referencias de velocidad analógicas y las comunicaciones mediante canales de cableado de par trenzado apantallado (STP), separados del cableado de alimentación de CA y del motor.
Realice el encendido inicial. Navegue por la interfaz del controlador de teclado PU para introducir los parámetros fundamentales del motor, la frecuencia máxima de funcionamiento, las rampas de aceleración y desaceleración y los valores designados de disparo por sobrecarga.
Envío express mundial
Devoluciones y garantía
Fabricante: Mitsubishi Electric
Número de producto: FR-A840-00770-2-60
País de origen:Estados Unidos
Tipo de producto: Accionamientos de frecuencia variable
Pago: Transferencia bancaria, Western Union
Peso: 28000g
Puerto de envío: Xiamen
Garantía: 12 meses
