Descripción

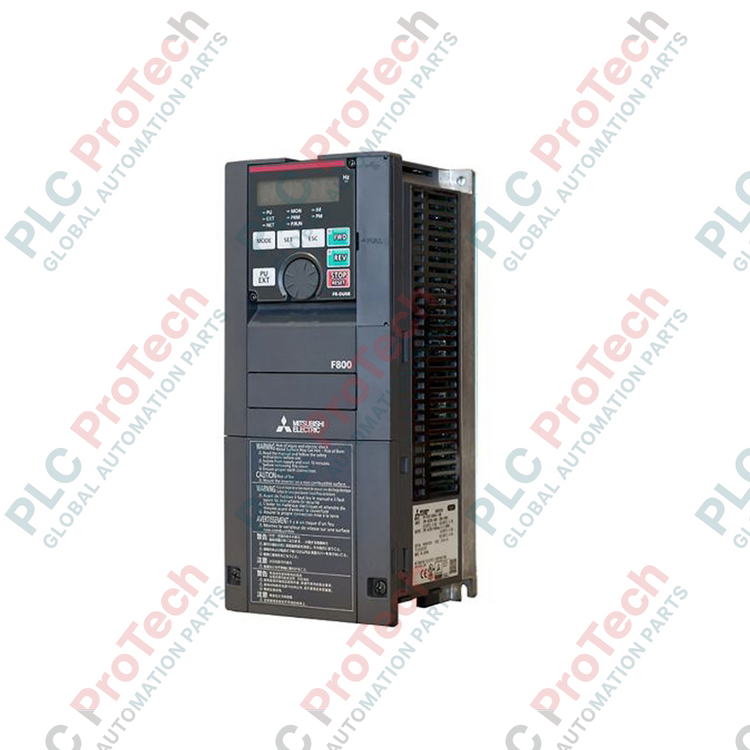

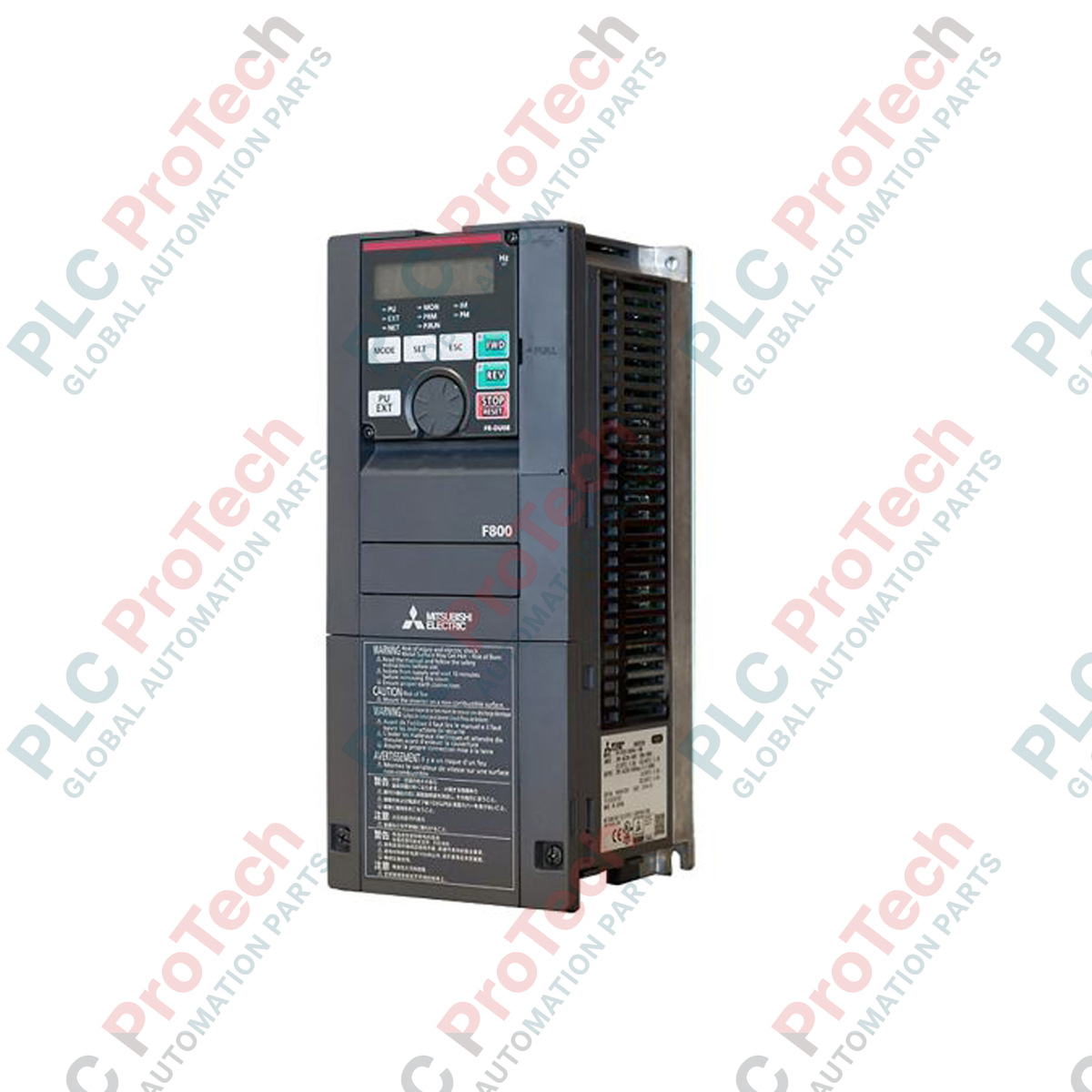

Como controlador de velocidad de motores de gran capacidad, el Mitsubishi Electric FR-F840-04320-2-60 está diseñado específicamente para gestionar cargas de par variable en procesos industriales exigentes. Este inversor de la serie FR-F800 ofrece un control preciso para bombas, ventiladores y sopladores de servicio pesado al optimizar el consumo de energía eléctrica según la demanda de carga en tiempo real. Diseñado con estructuras de doble capacidad nominal, el módulo admite configuraciones Super Light Duty (SLD) y Light Duty (LD) para adaptarse a los requisitos específicos de cada sistema, garantizando una alta eficiencia operativa y protegiendo los componentes mecánicos frente a los esfuerzos de arranque.
Características
-
Dos valores nominales de carga: Etapas de potencia altamente adaptables que admiten 432 A en funcionamiento Super Light Duty (SLD) y 380 A en funcionamiento Light Duty (LD).
-
Control avanzado de excitación óptima: Ajusta continuamente la corriente de excitación a su límite ideal, logrando un ahorro energético significativo en condiciones de carga ligera.
-
Funcionalidad PLC integrada: Admite programación localizada y control lógico mediante estructuras de software internas, reduciendo la dependencia de controladores maestros externos.
-
Control de múltiples bombas: Los algoritmos de secuenciación integrados permiten gestionar directamente hasta cuatro bombas sin necesidad de tarjetas de opción externas.
-
Seguridad y protección integrales: Las funciones de seguridad STO (desconexión segura de par) integradas evitan arranques inesperados del motor durante el mantenimiento del sistema.
Aplicaciones
- Plantas municipales de tratamiento de agua (sopladores de aireación, bombas de captación y estaciones de refuerzo).
- Instalaciones comerciales de climatización HVAC a gran escala (torres de refrigeración, enfriadoras y ventiladores de impulsión/extracción).
- Salas blancas industriales y redes de ventilación de plantas de fabricación.
- Operaciones de desagüe en instalaciones de extracción de minerales y minería.
Tabla de especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FR-F840-04320-2-60 |
| Serie de inversores |
FR-F800 |
| Tensión de alimentación de entrada |
CA trifásica de 380 V a 500 V (50 Hz / 60 Hz) |
| Corriente nominal (SLD) |
432 A |
| Corriente nominal (LD) |
380 A |
| Capacidad del motor aplicable (SLD) |
220 kW |
| Capacidad del motor aplicable (LD) |
185 kW |
| Grado de protección |
IP00 (tipo abierto) |
| Sistema de refrigeración |
Refrigeración por aire forzado |
| Peso de envío (calculado) |
120 kg |
| Dimensiones del paquete (calculadas) |
920 mm x 520 mm x 480 mm |
Conexiones e interfaces
| Clase de terminal |
Designación de terminal |
Asignación funcional |
| Alimentación principal |
R/L1, S/L2, T/L3 |
Conexiones de línea de entrada de alimentación de CA trifásica |
| U, V, W |
Conexiones de salida de CA trifásica directamente al estator del motor |
| Entradas de control |
STF / STR |
Terminales de comando de arranque hacia adelante / arranque inverso |
| RL, RM, RH |
Entradas de selección de varias velocidades: baja, media y alta |
| SD |
Terminal común para entradas de control digital (aisladas) |
| PC |
Terminal de entrada/salida para fuente de alimentación externa de 24 V CC |
| Salida analógica |
AM / CA |
Salidas de señal analógica para frecuencia de salida o retroalimentación de corriente |
Información empírica de ingeniería
Modelos alternativos y compatibilidad
Al migrar al FR-F840-04320-2-60 desde plataformas antiguas como la serie FR-F740, las ubicaciones de los terminales de control y las asignaciones lógicas siguen siendo altamente compatibles. Sin embargo, verifique las correspondencias de parámetros, ya que la serie FR-F800 utiliza bloques de parámetros ampliados. Debe utilizarse el software específico de transferencia de parámetros (FR Configurator2) para mapear y escalar las entradas analógicas a fin de garantizar la equivalencia en los bucles de referencia de velocidad.
Errores de aplicación y notas de ingeniería
El funcionamiento con una potencia de salida continua de 432 A (SLD) produce una disipación térmica considerable. Se requiere un intercambio de volumen de aire sin restricciones en la envolvente. Las configuraciones estándar del panel deben permitir una holgura mínima de 150 mm por encima y por debajo del chasis, y la tasa de extracción del armario debe evitar que el aire ambiente directamente alrededor del disipador de calor supere los 40 °C para evitar la limitación automática de corriente térmica.
Consejos de puesta en servicio y cableado
Para proteger los devanados del estator del motor de los fenómenos de ondas de tensión reflejada, recomendamos encarecidamente instalar un filtro de salida dV/dt o un filtro sinusoidal para cualquier tendido de cables del motor superior a 30 metros. Asegúrese de que los cables de señal de control sean apantallados de par trenzado y se tiendan en conductos separados, aislados de los cables de salida de CA de alta potencia (U, V, W), para mitigar el acoplamiento electromagnético.
Directrices de instalación
ADVERTENCIA CRÍTICA: PELIGRO DE ALTA TENSIÓN
Asegúrese de que las líneas principales de alimentación de CA trifásica entrante estén completamente desenergizadas y bloqueadas antes de retirar las cubiertas de los terminales. Espere al menos 10 minutos después de desconectar la alimentación para que los condensadores internos del enlace de CC se descarguen por completo. Mida siempre la tensión de CC entre los terminales P/+ y N/- para verificar que la carga sea inferior a 45 V CC antes de iniciar cualquier operación interna de instalación o cableado.
1
Montaje mecánico: Monte la unidad verticalmente sobre una placa posterior metálica conductora sin pintura, dentro de un armario industrial seguro y sin polvo. Fije todos los pernos de montaje a los travesaños estructurales para soportar el peso de 120 kg de la unidad.
2
Conexión a tierra: Conecte directamente el chasis del inversor a la barra colectora PE (tierra de protección) principal del sistema. Asegúrese de que la ruta de conexión tenga baja resistencia y utilice un cable de tierra dimensionado para corrientes de falla elevadas.
3
Terminales de potencia: Coloque y engaste terminales de anillo adecuados en las líneas de alimentación de entrada y de potencia del motor. Apriete todos los pernos de los terminales según la especificación de par del fabricante original para evitar puntos calientes y pérdidas por resistencia bajo carga.
4
Puesta en servicio de E/S: Conecte los bloques de terminales de control, verificando que la línea común (SD) esté completamente aislada de la ruta del chasis PE para preservar la integridad de la señal y evitar el ruido de bucles de tierra.
