Descripción

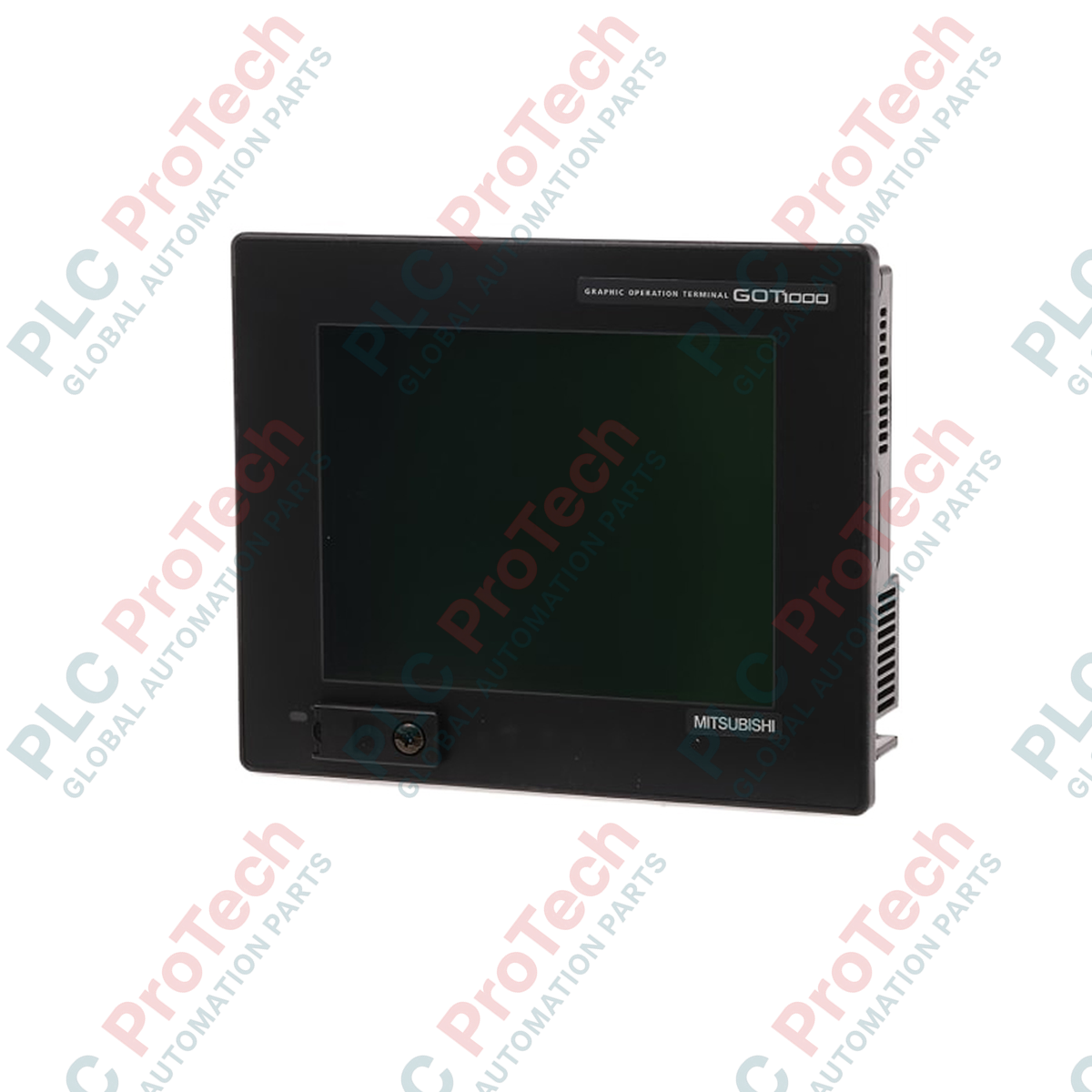

Optimizado para la supervisión a nivel de máquina en espacios reducidos, el Mitsubishi Electric GT1150-QBBD-C es un terminal de operador de alto rendimiento perteneciente a la subserie especializada GT11 de la plataforma GOT1000. Este equipo incorpora una pantalla gráfica monocroma STN en modo azul de 5,7 pulgadas, diseñada para ofrecer información de diagnóstico y diseños de interfaz legibles en entornos industriales exigentes. Equipado con un sistema de memoria flash integrada de 3 MB, el equipo gestiona diseños de pantalla complejos, historiales de alarmas y conjuntos de caracteres multilingües. Las interfaces físicas de comunicación incluyen puertos serie RS-232 y RS-422/485 de alta velocidad, además de una conexión USB dedicada, lo que permite una conectividad sólida directamente con controladores de la serie MELSEC o redes de fabricación modernas.
Características
- Pantalla gráfica LCD monocroma STN de 5,7 pulgadas y alto contraste, con una resolución de 320 x 240 píxeles.
- Memoria flash interna integrada de 3 MB para almacenar eficazmente pantallas de proyecto y variables del sistema.
- Múltiples puertos integrados con canales independientes RS-232 y RS-422/485 para facilitar la comunicación con varios dispositivos.
- Interfaz USB accesible desde el frontal para actualizaciones directas del sistema, programación y restauración del sistema operativo.
- Ranura para tarjeta CompactFlash integrada compatible con el registro de datos local y las copias de seguridad de parámetros.
Aplicaciones
- Control operativo a nivel de máquina en líneas de embalaje y manipulación de materiales.
- Células de montaje independientes y puestos de trabajo de fabricación personalizados.
- Estaciones de bombeo, monitorización ambiental y armarios de control HVAC localizados.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Mitsubishi Electric |
| Referencia del modelo |
GT1150-QBBD-C |
| Nombre de la serie |
GOT1000 (plataforma GT11) |
| Unidad de visualización |
LCD monocroma STN (azul/blanco) |
| Tamaño de pantalla |
5,7 pulgadas |
| Resolución de pantalla |
320 x 240 píxeles |
| Tensión de alimentación |
24 V CC (+10 %, -15 %) |
| Capacidad de memoria del usuario |
Memoria flash integrada de 3 MB |
| Tipo de retroiluminación |
Tubo fluorescente de cátodo frío (reemplazable) |
| Interfaces externas |
RS-232, RS-422/485, USB (Mini-B) |
| Ranura de ampliación de memoria |
Ranura para tarjeta CompactFlash (CF) (máx. 2 GB) |
| Grado de protección |
IP67f (sección frontal cuando se instala correctamente en el panel) |
| Temperatura de funcionamiento |
De 0 a 50 °C |
| Peso de envío (calculado) |
1,45 kg |
| Dimensiones del paquete (calculadas) |
230 mm x 195 mm x 95 mm |
Conexiones e interfaces
| Conector / puerto |
Especificación de la interfaz |
Uso funcional |
| RS-422/485 |
D-Sub hembra de 9 pines |
Canal de conexión principal del PLC (MELSEC o protocolos de terceros importantes) |
| RS-232 |
D-Sub macho de 9 pines |
Dispositivos periféricos (escáneres, impresoras) o carga/descarga serie desde un PC |
| Dispositivo USB |
Puerto Mini-B |
Transferencia de diseños de pantalla a alta velocidad, comunicación con el software y actualizaciones del sistema operativo |
| Terminal de alimentación |
Bloque de terminales de tornillo |
Entrada de alimentación de 24 V CC con punto físico de tierra de protección |
Modelos alternativos y compatibilidad
La variante GT1150-QBBD-C incorpora un revestimiento protector de conformación diseñado para entornos operativos exigentes, lo que la distingue de los modelos GT1150-QBBD estándar sin revestimiento. Al actualizar a esta unidad desde terminales antiguos de la serie GOT900, como el F940GOT o la serie GT10, las bases de datos de pantallas pueden convertirse fácilmente mediante el asistente de migración de GT Designer3. Asegúrese de que todos los controladores de comunicación estén actualizados para admitir la arquitectura del sistema GT11 durante la migración del proyecto.
Errores de aplicación y notas de ingeniería
Al tratarse de una pantalla LCD monocromática azul STN, el contraste de esta unidad es inherentemente susceptible a los cambios de temperatura. En paneles eléctricos de alta temperatura, el contraste base de la pantalla puede disminuir, lo que provoca imágenes fantasma o una visibilidad reducida. Los usuarios deben utilizar la pantalla de utilidades del sistema integrada para modificar los registros de contraste o configurar ajustes automáticos del contraste en función de la temperatura. Asegúrese de que el armario del panel circundante mantenga un flujo de aire positivo si se prevé una exposición continua a temperaturas cercanas a 50 °C.
Consejos de puesta en servicio y cableado
Para evitar interrupciones de las comunicaciones o daños en los componentes del transceptor, no tienda nunca los cables de comunicación serie RS-422/485 junto a cables de motores de alta corriente de 480 V ni a cables de salida de variadores de frecuencia (VFD). Conecte siempre una correa de puesta a tierra física al terminal de tierra del bloque de terminales para desviar las interferencias electromagnéticas. Al acceder a la ranura para tarjetas CF, asegúrese de que la interfaz esté desmontada o de que el dispositivo esté apagado antes de expulsar la tarjeta de memoria para evitar la corrupción de los datos del proyecto.
Directrices de instalación
ADVERTENCIA CRÍTICA: RIESGO DE ELECTROCUCIÓN Y BLOQUEO DEL EQUIPO
Asegúrese de que todas las fuentes de alimentación de CA principales y de CC auxiliares que alimentan el armario de destino estén completamente bloqueadas y etiquetadas antes de realizar cortes físicos o trabajos de cableado en el GT1150-QBBD-C. Utilice un multímetro calibrado para comprobar que las líneas de alimentación estén completamente sin tensión y que no existan vías de energía residual.
1
Verifique que el recorte del panel cumpla las dimensiones físicas de montaje obligatorias para los paneles GOT1000 estándar de 5,7 pulgadas.
2
Asegúrese de que la junta de estanqueidad de alto rendimiento esté colocada plana, bien fijada y libre de residuos dentro de la ranura del bisel frontal del dispositivo.
3
Inserte el terminal en el recorte del panel y apriete sistemáticamente los cuatro tornillos de montaje al par especificado por el fabricante original para evitar que la carcasa se agriete.
4
Conecte los cables de alimentación dedicados de 24 V CC a los terminales de tornillo. Encienda el equipo, acceda al menú de configuración del terminal y verifique que los parámetros de conexión física del sistema coincidan con los del controlador.
