Descripción

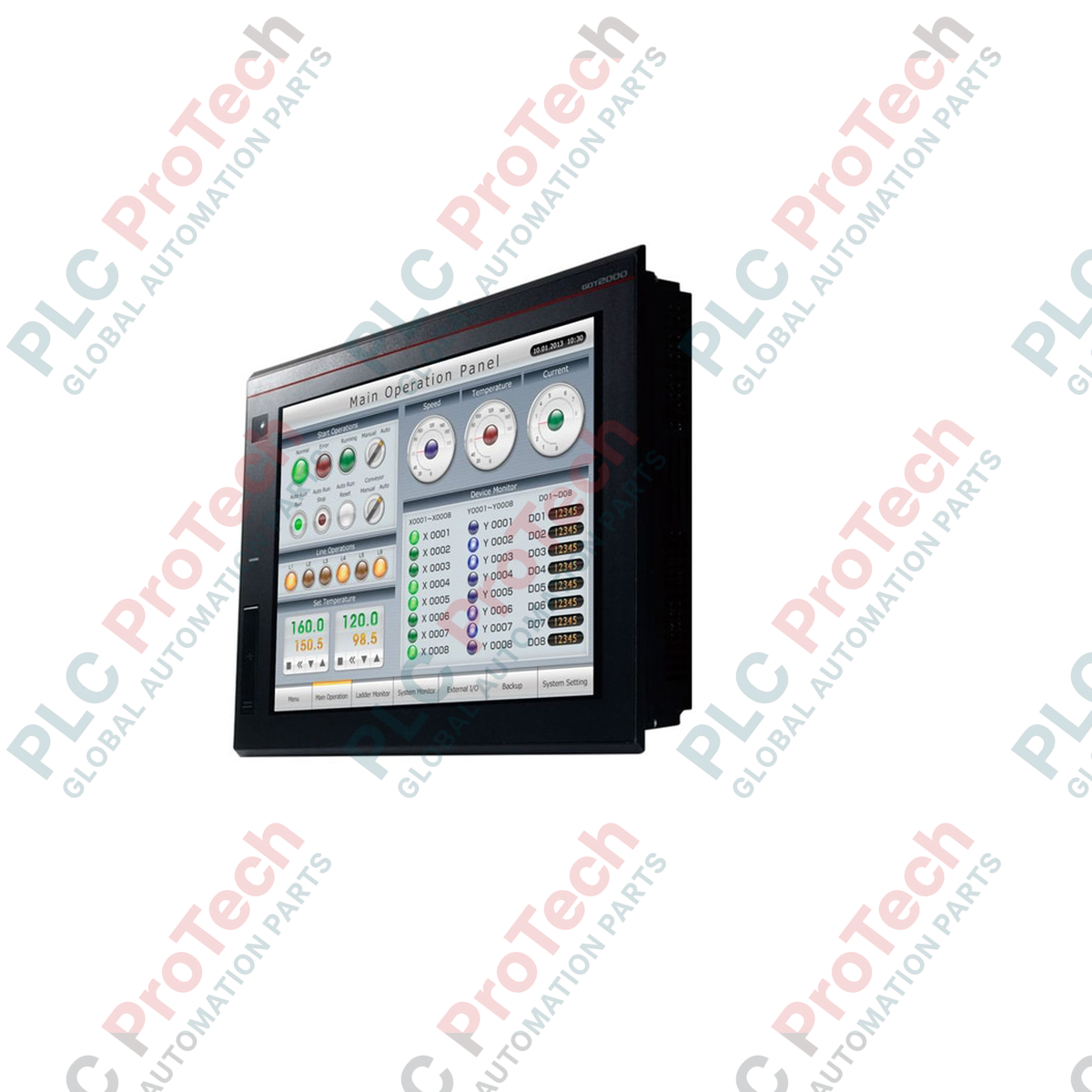

Diseñado para ejecutar exigentes tareas de visualización y control en entornos de automatización medianos y grandes, el Mitsubishi Electric GT2510-VTBD es un terminal gráfico de operación de alto rendimiento y 10,4 pulgadas de la gama GOT2000. Esta interfaz hombre-máquina (HMI) utiliza una pantalla TFT en color de alta resolución para ofrecer esquemas de procesos nítidos, pantallas de diagnóstico y elementos de control interactivos. Diseñado para integrarse sin problemas en diversas arquitecturas de control, el dispositivo cuenta con sólidas capacidades de procesamiento integradas y comunicaciones flexibles, lo que permite actualizar el estado en tiempo real y minimizar la latencia del sistema. Su configuración de hardware incorpora barreras de protección física, optimizando la unidad para un uso prolongado dentro de armarios de control industriales sometidos a fluctuaciones de temperatura y esfuerzos mecánicos.
Características
-
Pantalla de alta resolución: Pantalla LCD TFT en color de 10,4 pulgadas que muestra hasta 65.536 colores con una resolución VGA nítida (640 x 480) para representar los datos con precisión.
-
Pantalla táctil resistiva analógica: Pantalla resistiva analógica de alta durabilidad que permite introducir controles con precisión y admite funciones multitáctiles como zoom y desplazamiento.
-
Conectividad integral: Puertos integrados para Ethernet (10BASE-T/100BASE-TX), RS-232, RS-422/485 y conexiones USB de host/dispositivo.
-
Protección industrial: La clasificación IP67F del panel frontal, cuando se monta correctamente, ofrece resistencia a las salpicaduras de agua, la niebla de aceite y el polvo no conductor.
-
Portabilidad de datos: La ranura para tarjetas SD integrada permite realizar copias de seguridad del sistema a alta velocidad, registrar tendencias, gestionar recetas y transferir programas de usuario.
Aplicaciones
- Automatización de líneas de montaje de automóviles y redes de control de transportadores.
- Supervisión de plantas de tratamiento de agua, estaciones de bombeo municipales y almacenamiento de fluidos.
- Líneas de envasado de alimentos y bebidas que requieren lavados frecuentes.
- Supervisión de procesos químicos y terminales de mezcla por lotes.
Tabla de especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
GT2510-VTBD |
| Nombre de la serie |
GOT2000 (GT25) |
| Tamaño y tipo de pantalla |
Pantalla TFT en color de 10,4 pulgadas |
| Resolución |
VGA (640 x 480 píxeles) |
| Tensión de alimentación de entrada |
24 V CC (+25 %, -20 %) |
| Consumo de energía (máx.) |
33 W o menos |
| Corriente de irrupción |
5 A o menos (20 ms a 25 °C, carga máxima) |
| Tensión soportada |
350 V CA durante 1 minuto (entre los terminales de alimentación y tierra) |
| Temperatura de funcionamiento |
0 a 55 °C (temperatura ambiente) |
| Temperatura de almacenamiento |
-20 a 60 °C |
| Humedad de funcionamiento |
10 % a 90 % de HR, sin condensación |
| Dimensiones externas (An x Al x Pr) |
303 mm x 218 mm x 52 mm |
| Peso neto |
2,1 kg (sin soportes de montaje) |
| Peso de envío (calculado) |
3,5 kg |
| País de origen |
Japón |
Conexiones e interfaces
| Puerto de interfaz |
Función / Asignación |
| Puerto Ethernet |
1 canal (10BASE-T/100BASE-TX) para redes de PLC host y conexión con PC |
| Puerto RS-232 |
1 canal (D-sub macho de 9 pines) para la comunicación con dispositivos serie y lectores de códigos de barras |
| Puerto RS-422/485 |
1 canal (D-sub hembra de 9 pines) para conexión serie a PLC o controladores de temperatura |
| Host USB |
1 canal (Tipo A) para almacenamiento USB e integración de teclado o ratón |
| Dispositivo USB |
1 canal (Mini-B) para cargar y descargar el programa de la pantalla y comunicarse con el PC |
| Bloque de terminales de alimentación |
Terminales de tornillo M3 para la conexión de 24 VCC y la tierra funcional (FG) |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
El GT2510-VTBD es una evolución directa de los terminales GT1575 y GT1675 antiguos. Aunque las dimensiones del recorte del panel permanecen idénticas, deben utilizarse soportes de alineación físicos (GT15-10COUT-AGP) al realizar conversiones desde determinados paneles que no sean GOT. Los proyectos de pantalla creados en GT Designer3 requieren ajustes mínimos, aunque debe configurar el software para traducir los controladores antiguos de comunicación serie a los protocolos Ethernet modernos compatibles de forma nativa con esta revisión del hardware.
Errores comunes de aplicación y notas de ingeniería
Al realizar registros de alta velocidad directamente en la tarjeta SD, asegúrese de escribir en una tarjeta SLC de grado industrial con la monitorización del desgaste de escritura activada. Las tarjetas MLC de consumo pueden sufrir fatiga estructural de los bloques tras semanas de ciclos de escritura continuos. Además, verifique que la tensión de alimentación de 24 VCC no descienda por debajo de 19,2 VCC durante las fases de carga máxima (por ejemplo, cuando los contactores del motor se activan en el mismo bus de CC) para evitar reinicios involuntarios del hardware.
Consejos de puesta en servicio y cableado
Para garantizar comunicaciones fiables, el terminal de tierra funcional (FG) debe conectarse a un punto de tierra limpio de Clase D mediante un cable de menos de 1 metro de longitud. En entornos con interferencias electromagnéticas (EMI) intensas, como aquellos con variadores de frecuencia cercanos, apantalle los cables serie RS-422/485 y conecte el apantallamiento a tierra en un solo extremo para evitar bucles de tierra que corrompan el flujo de paquetes de comunicación.
Directrices de instalación
ADVERTENCIA CRÍTICA
Asegúrese de que todas las fuentes de alimentación entrantes (tanto la alimentación del terminal como las líneas de red conectadas) estén completamente desenergizadas y bloqueadas antes de intentar la instalación física o la terminación de los terminales. No aislar la alimentación puede provocar una descarga transitoria accidental que dañe los circuitos internos de aislamiento óptico de los puertos RS-232 y RS-422.
1
Verifique que el recorte del panel cumpla las dimensiones requeridas de 289 mm (W) x 200 mm (H), con un grosor máximo del panel de 5 mm.
2
Inspeccione la junta de goma resistente al agua integrada en el borde exterior de la unidad HMI. Sustitúyala inmediatamente si está doblada, sucia o dañada para garantizar que el sellado IP67F permanezca intacto.
3
Deslice el terminal en el recorte del panel y fíjelo desde la parte posterior utilizando los cuatro soportes de montaje suministrados. Apriete los tornillos de montaje a un par de 0,36 N·m siguiendo un patrón cruzado para evitar la deformación del bisel de la pantalla.
4
Termine las conexiones de alimentación de 24 VCC utilizando terminales sin soldadura M3 (como RAV1.25-3 o V2-S3.3) y aplique un par de apriete final de entre 0,5 y 0,8 N·m a los tornillos del bloque de terminales.
