Descripción

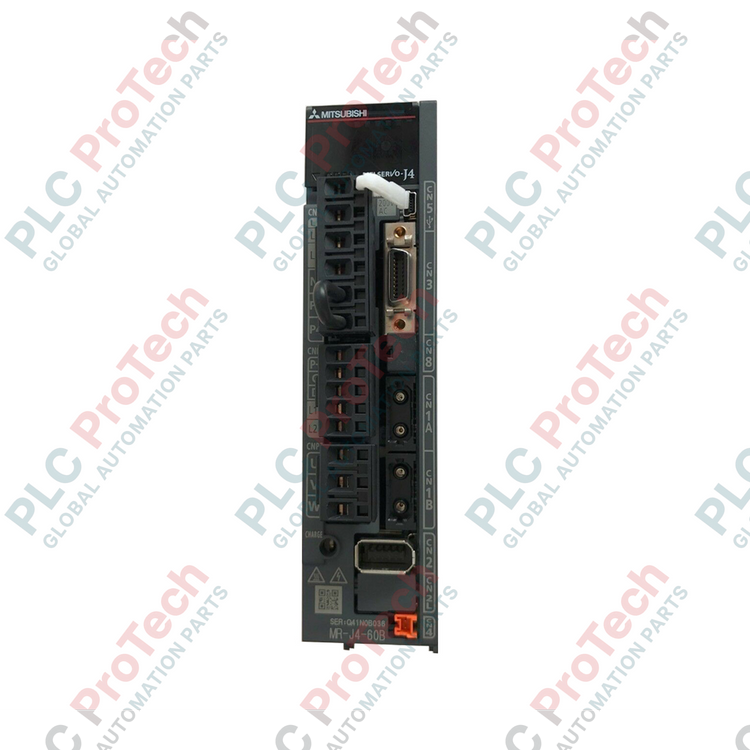

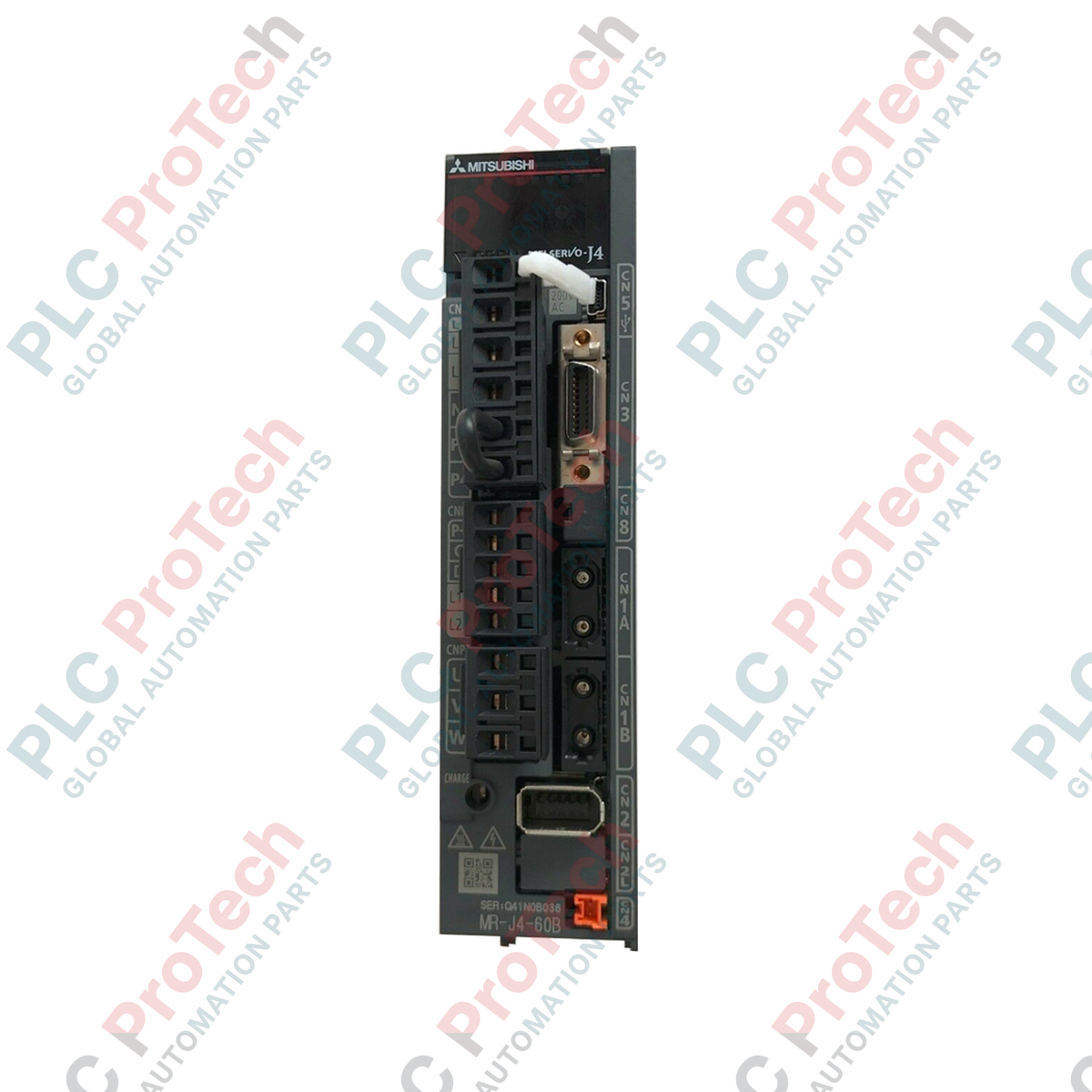

Gracias a la red síncrona SSCNET III/H, el Mitsubishi Electric MR-J4-60B ofrece un control de movimiento de alto rendimiento, con posicionamiento y control de velocidad precisos para sistemas de automatización industrial exigentes. Este servoamplificador de 600 W se integra de forma nativa con controladores de movimiento de alta velocidad y utiliza una interfaz serie dedicada para procesar los datos del bucle de realimentación con sincronización de nivel de microsegundos. Equipado con la función Safe Torque Off (STO) integrada y autoajuste avanzado en tiempo real, el módulo garantiza una seguridad operativa sólida y minimiza las vibraciones mecánicas durante los ciclos de aceleración transitoria.
Características
-
Comunicación SSCNET III/H: Interfaz de red de fibra óptica de alta velocidad para actualizaciones fiables, inmunes al ruido y sincronizadas de los comandos de movimiento.
-
Control PWM de onda sinusoidal: Diseño optimizado del bucle avanzado de control de corriente para una rotación fluida y una ondulación de par mínima.
-
Funcionalidad de seguridad integrada: Función Safe Torque Off (STO) integrada, conforme a IEC/EN 61800-5-2, para la desconexión de seguridad directa a nivel de hardware.
-
Autoajuste en tiempo real: Calcula automáticamente la relación de inercia de la carga y ajusta continuamente las ganancias del servosistema durante el funcionamiento de la máquina.
-
Freno dinámico integrado: Circuito de freno dinámico integrado para una rápida desaceleración del motor en condiciones de parada de emergencia.
-
Perfil compacto: Diseño optimizado que permite configuraciones de instalación multieje de alta densidad.
Aplicaciones
- Sistemas robóticos de recogida y colocación multieje
- Maquinaria de envasado y encartonado de alta velocidad
- Sistemas de fabricación de semiconductores y manipulación de obleas
- Posicionamiento de herramientas CNC de precisión y mesas indexadoras
- Líneas automatizadas de registro de impresión y control de tensión de banda
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Mitsubishi Electric |
| Identificador del modelo |
MR-J4-60B |
| Serie |
MELSERVO-MR-J4 |
| Tensión nominal de salida |
Trifásica, 170 VAC |
| Corriente nominal de salida |
3.2 A |
| Alimentación del circuito principal |
Trifásica o monofásica, de 200 VAC a 240 VAC, 50/60 Hz |
| Corriente nominal del circuito principal |
3.2 A |
| Alimentación del circuito de control |
Monofásica, de 200 VAC a 240 VAC, 50/60 Hz |
| Corriente nominal del circuito de control |
0.2 A |
| Requisitos de alimentación de la interfaz |
24 VDC +/- 10% (capacidad de corriente requerida: 0.3 A) |
| Método de control |
Control PWM de onda sinusoidal / método de control de corriente |
| Cumplimiento de las normas de seguridad |
STO (IEC/EN 61800-5-2) |
| Protección contra la entrada (grado IP) |
IP20 (refrigeración natural, estructura abierta) |
| Temperatura ambiente de funcionamiento |
De 0 a 55 °C (sin congelación) |
| Peso neto |
1.0 kg |
| Peso de envío (calculado) |
2.0 kg |
| Dimensiones del paquete (calculadas) |
250 mm x 200 mm x 100 mm |
Conexiones e interfaces
| Puerto/Conector |
Asignación funcional |
| CN1A / CN1B |
Conexiones de entrada/salida del bus síncrono SSCNET III/H |
| CN2 |
Conector del encoder del circuito de realimentación (admite comunicación serie de alta velocidad con el encoder) |
| CN3 |
Señales digitales de E/S, interruptores de límite y entradas físicas de recorrido |
| CN8 |
Conexión de señal STO de doble canal del sistema de seguridad |
| L1 / L2 / L3 |
Terminales de entrada de alimentación de CA del circuito principal |
| L11 / L21 |
Terminales de entrada de alimentación auxiliar de CA del circuito de control |
| U / V / W |
Terminales de fase de salida de potencia del servomotor |
Información práctica de ingeniería
Modelos alternativos y compatibilidad
El MR-J4-60B es la opción de sustitución estándar para los amplificadores MR-J3-60B antiguos en redes SSCNET III. Aunque es posible instalarlo físicamente sin modificaciones, la migración requiere configurar los parámetros mediante MR Configurator2 en el modo de compatibilidad con J3. Tenga en cuenta que las capacidades de encoder de alta resolución y determinadas rutinas de seguridad están limitadas al utilizar placas posteriores antiguas.
Problemas de aplicación y notas de ingeniería
Al utilizar una alimentación monofásica de 200 VAC en lugar de un sistema trifásico equilibrado, se debe reducir la corriente de salida. Asegúrese de no superar el límite del ciclo de la resistencia de frenado dinámico interna; las secuencias frecuentes de arranque y parada pueden provocar la desconexión térmica del variador. Mantenga una separación mínima de 10 mm entre variadores adyacentes cuando los monte muy juntos en entornos de alta temperatura.
Consejos de puesta en marcha y cableado
Utilice siempre radios de curvatura correctos para los cables de fibra óptica SSCNET III (mínimo 25 mm) para evitar pérdidas de paquetes de comunicación (indicadas por las alarmas AL 37 o AL e6). Asegúrese de que las abrazaderas de conexión a tierra del blindaje estén sujetas directamente a la placa de montaje de metal sin pintar, cerca de la salida del cable de encoder CN2, para minimizar la interferencia de bucle EMI.
Directrices de instalación
ADVERTENCIA CRÍTICA: RIESGO DE ALTA TENSIÓN
Aísle y bloquee todas las fuentes de alimentación de entrada de CA antes de realizar cualquier tarea de mantenimiento. Espere al menos 15 minutos después de apagar el equipo para que los condensadores internos de alta capacidad se descarguen por completo. Compruebe que el indicador LED de carga del panel frontal esté completamente apagado y mida la tensión del bus de CC entre los terminales P+ y N- con un medidor certificado antes de acceder a los bloques de terminales.
1
Monte el amplificador verticalmente sobre una placa posterior metálica plana y sin pintar para garantizar una correcta disipación térmica y una conexión a tierra común robusta.
2
Asegúrese de que los cables de alimentación de alta tensión (L1/L2/L3, U/V/W) y los cables de comunicación de baja señal (fibra óptica SSCNET III y líneas de encoder CN2) pasen por canales separados para evitar el acoplamiento inductivo.
3
Apriete todas las conexiones de los terminales según los límites de par especificados por el fabricante original para evitar puntos calientes térmicos con corrientes máximas de funcionamiento continuo.
