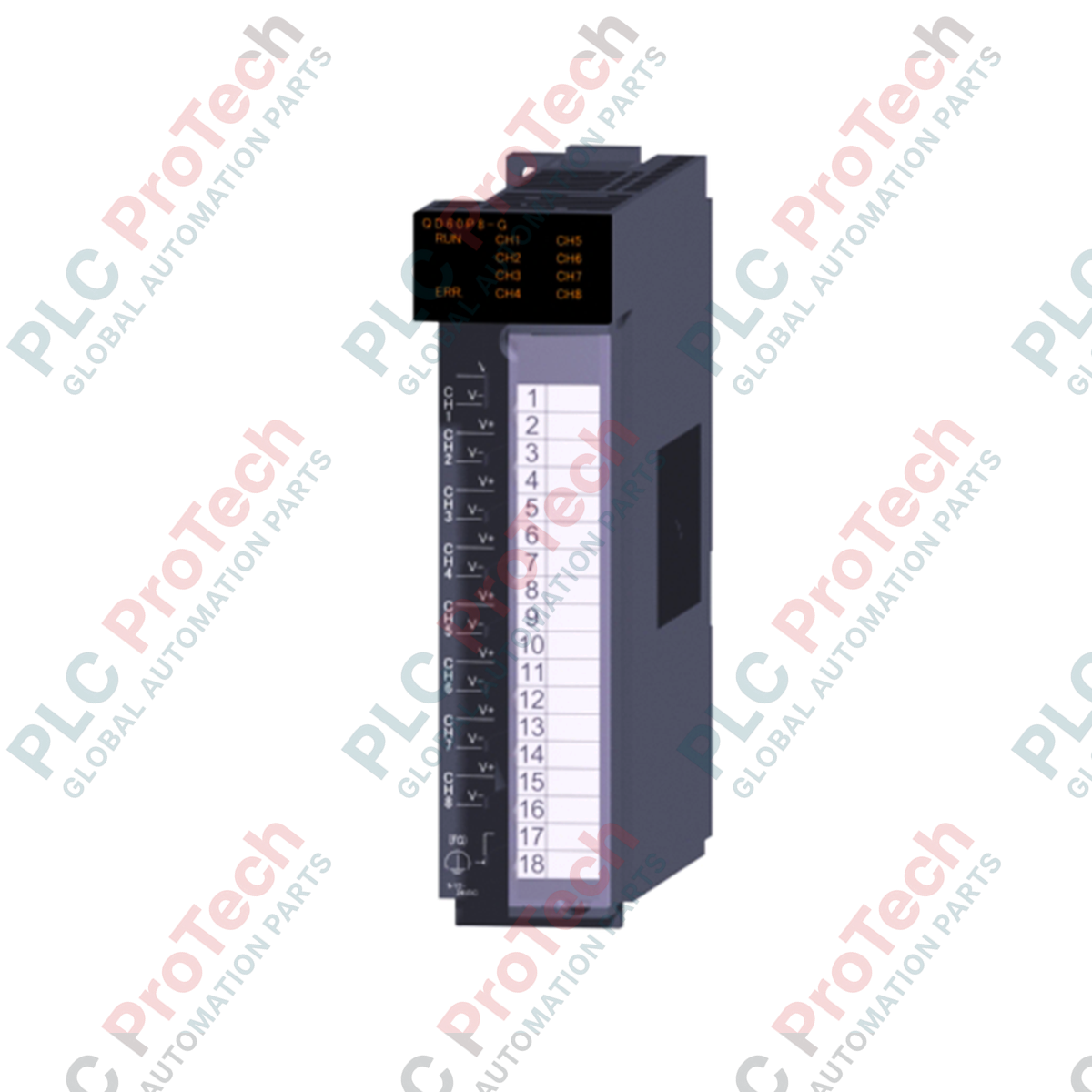

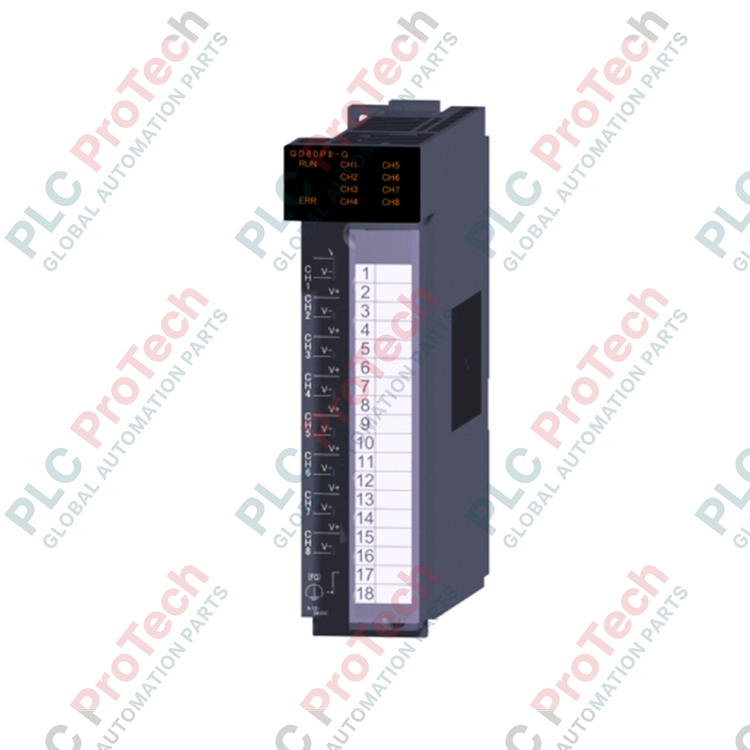

Módulo de entrada de pulsos aislado entre canales QD60P8-G de Mitsubishi Electric, serie MELSEC Q

Descripción

Optimizado para el registro de pulsos de alta densidad en entornos eléctricos con múltiples fuentes, el Mitsubishi Electric QD60P8-G funciona como una interfaz de entrada de pulsos de 8 canales de alto rendimiento para la plataforma de control MELSEC Q. Al incorporar un aislamiento galvánico completo entre canales, este módulo mitiga las diferencias de potencial de tierra y las interferencias de señal al monitorear instrumentos de campo independientes. La unidad procesa entradas de pulsos monofásicas en rangos de tensión flexibles, por lo que es una opción ideal para el seguimiento de servicios públicos, la medición de caudal y las tareas de sincronización en infraestructuras de automatización industrial complejas.

Características

• 8 canales aislados: El aislamiento eléctrico independiente entre todos los canales de entrada protege el plano posterior y los módulos adyacentes contra el ruido de modo común y los bucles de tierra.
• Velocidades de conteo configurables: Los filtros de entrada seleccionables, de 0.1 pps a 30 kpps, permiten adaptarse a contactos mecánicos de baja frecuencia o codificadores de estado sólido de alta frecuencia.
• Niveles de señal flexibles: Admite niveles de señal de 5 VCC y de 12 a 24 VCC para la conexión directa con diversos tipos de sensores.
• Modos de contador versátiles: Funciona en modos de contador lineal y contador circular, con compatibilidad con muestreo binario de 16 bits y valores de conteo integrado de 32 bits.
• Aislamiento robusto: Resiste hasta CA de 1780 V durante 1 minuto entre canales, lo que garantiza la supervivencia en entornos eléctricos exigentes.

Aplicaciones

• Monitoreo de servicios públicos y energía (integración de salidas de pulsos de medidores de gas, agua y electricidad).
• Cálculo del caudal y sistemas de control de dosificación de fluidos.
• Seguimiento de transportadores y registro del flujo de materiales.
• Conteo de piezas de alta densidad y monitoreo de la tasa de producción.

Especificaciones técnicas

Información técnica empírica

Modelos alternativos y compatibilidad

El QD60P8-G encaja directamente en cualquier backplane estándar de la serie Q. Para migraciones de sistemas antiguos, asegúrese de que la herramienta de configuración de ingeniería existente (GX Works2 o GX Works3) tenga instalados los perfiles de parámetros correspondientes al QD60P8-G. Si actualiza desde módulos de entrada de pulsos no aislados, revise sus esquemas de puesta a tierra, ya que el diseño aislado de este modelo elimina la necesidad de barreras externas de aislamiento de lazo.

Errores de aplicación y notas de ingeniería

Al configurar la velocidad de conteo de pulsos de entrada, seleccione un umbral de filtrado que coincida estrechamente con la frecuencia física de la señal. Configurar una tasa de filtrado excesivamente alta (por ejemplo, 30 kpps para un caudalímetro de 10 pps) puede hacer que el rebote de los contactos mecánicos o el ruido transitorio eléctrico se registren como conteos adicionales espurios. Asegúrese de que la tensión del nivel lógico corresponda a los puntos específicos del cableado físico para evitar una sobrecarga térmica en los canales de entrada.

Consejos para la puesta en servicio y el cableado

Guíe siempre los cables de entrada de pulsos por separado de las líneas de motores de CA de alta tensión para evitar el acoplamiento electromagnético. Para garantizar una alta inmunidad al ruido, utilice cableado de par trenzado apantallado (STP) y conecte el apantallamiento a tierra en un único punto del chasis del panel de control. No apriete excesivamente los tornillos de terminal M3 más allá de los límites recomendados (normalmente de 0.42 a 0.58 N-m) para evitar dañar la rosca del bloque de conectores interno.

Directrices de instalación
