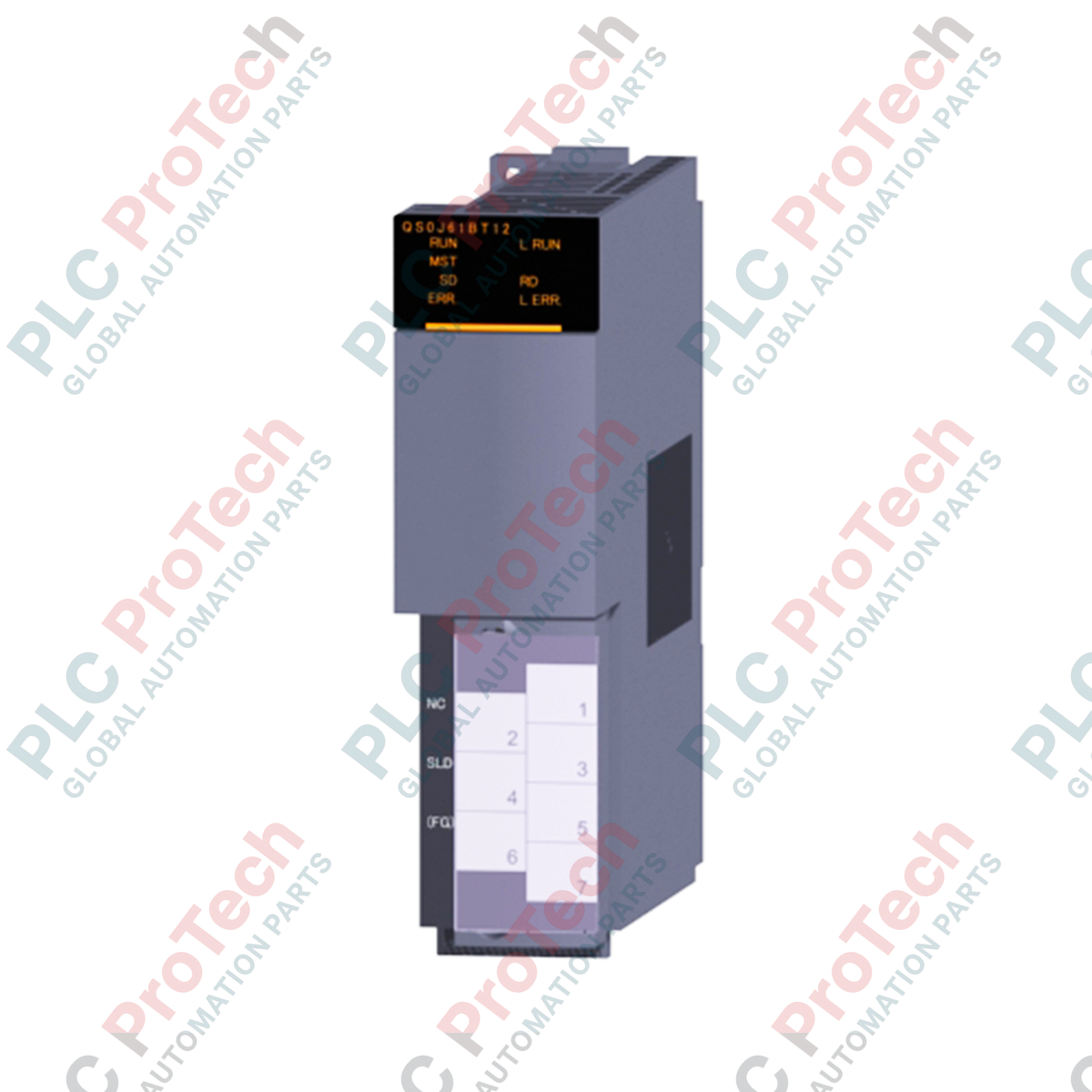

Estación maestra de seguridad CC-Link Mitsubishi Electric QS0J61BT12 serie MELSEC-QS

Descripción

Al proporcionar una comunicación determinista de seguridad funcional en entornos de alto riesgo, el Mitsubishi Electric QS0J61BT12 funciona como una estación maestra de seguridad CC-Link dedicada para plataformas de control MELSEC-QS. Este módulo maestro de seguridad coordina estaciones remotas de E/S seguras y ejecuta diagnósticos rigurosos y verificaciones del protocolo de seguridad mediante una topología de bus físico estándar. Diseñado para integrarse con CPU de seguridad, permite redes de comunicación conformes con SIL3 y la Categoría 4 sin necesidad de cableado independiente para las señales de datos de seguridad y de uso general.

Características principales

• Velocidades de transmisión seleccionables: Permite configurar velocidades de transmisión de 156 kbps a 10 Mbps para adaptarse a longitudes de bus y tiempos de ciclo del sistema específicos.
• Gestión de nodos de alta capacidad: Conecta hasta 64 estaciones remotas de seguridad o de uso general en un solo segmento de red.
• Control de protocolo de doble capa: Emplea verificación CRC independiente, utilizando CRC32 para estaciones remotas seguras y CRC16 para estaciones remotas de uso general.
• Topologías flexibles: Admite líneas troncales de larga distancia de hasta 1200 metros a 156 kbps mediante cableado dedicado CC-Link compatible con la norma Ver.1.10.
• Procesamiento inteligente de señales: Asigna 32 puntos de E/S inteligentes por ranura maestra directamente al bus posterior del controlador de seguridad.

Aplicaciones industriales

• Líneas de montaje automotriz: Circuitos de parada de emergencia distribuidos, cortinas fotoeléctricas e interruptores de puertas con enclavamiento.
• Celdas de trabajo robotizadas: Coordinación de la supervisión de velocidad segura y la protección perimetral en grupos de robots multieje.
• Sistemas de manipulación de materiales: Integración de seguridad de transportadores, sistemas de emergencia para líneas de clasificación y estaciones elevadoras para cargas pesadas.
• Maquinaria de embalaje: Ejecución de seguridad funcional de alta velocidad en máquinas de indexado con varias estaciones.

Especificaciones técnicas

Conexiones e interfaces

Modelos alternativos y compatibilidad

Este módulo está diseñado exclusivamente para su montaje en un plano posterior físico de la serie MELSEC-QS. Debe funcionar junto con un módulo de CPU de seguridad QS001CPU. Aunque funciona con un hardware físico RS-485 similar al de los módulos CC-Link estándar de la serie Q (como el QJ61BT11N), los módulos estándar no pueden sustituir a los módulos maestros de estación de seguridad, ya que carecen de los microcontroladores dobles y las unidades de procesamiento CRC32 necesarios para ejecutar tramas de datos de seguridad.

Problemas de aplicación y notas de ingeniería

Asegúrese de que todos los segmentos de cable cumplan las normas de la capa física CC-Link Ver.1.10. Mezclar cables CC-Link de distintas generaciones o fabricantes dentro de la misma línea troncal altera la impedancia característica y provoca reflexiones de señal. Estas reflexiones desencadenan errores transitorios de transmisión CRC32, que obligan a la CPU de seguridad host a pasar al estado "STOP" para mantener los protocolos de seguridad funcional. Asegúrese de que las resistencias de terminación de cada extremo coincidan exactamente con la impedancia característica del cable (normalmente 110 ohmios).

Consejos de puesta en servicio y cableado

Conecte siempre el cable de blindaje (SLD) directamente al bloque de terminales y verifique que el terminal de tierra funcional (FG) esté conectado a una barra colectora de tierra de cobre de baja impedancia en el panel. Durante la configuración del software en GX Developer o GX Works2, no asigne puntos de E/S seguras al espacio normal de E/S de propósito general; deben asignarse específicamente mediante la pestaña "Safety Connection Parameter" para mantener estrictos controles de verificación del software.

Directrices de instalación

1 Montaje: Enganche la pestaña de posicionamiento inferior del módulo en el orificio guía de la unidad base y presione firmemente hasta que encaje el cierre superior.

2 Fijación: Apriete el tornillo de fijación superior del módulo (M3 x 12) con un par de 0.36 a 0.48 N-m para garantizar una conexión estable al plano posterior y resistencia a las vibraciones.

3 Cableado: Conecte el bloque de terminales preparado que contiene las líneas CC-Link y la resistencia de terminación (si este es un nodo terminal) al bloque de terminales.

4 Puesta a tierra: Conecte el terminal FG directamente al punto central de puesta a tierra eléctrica de la carcasa de la máquina mediante un cable de al menos 2 mm² de sección transversal.
