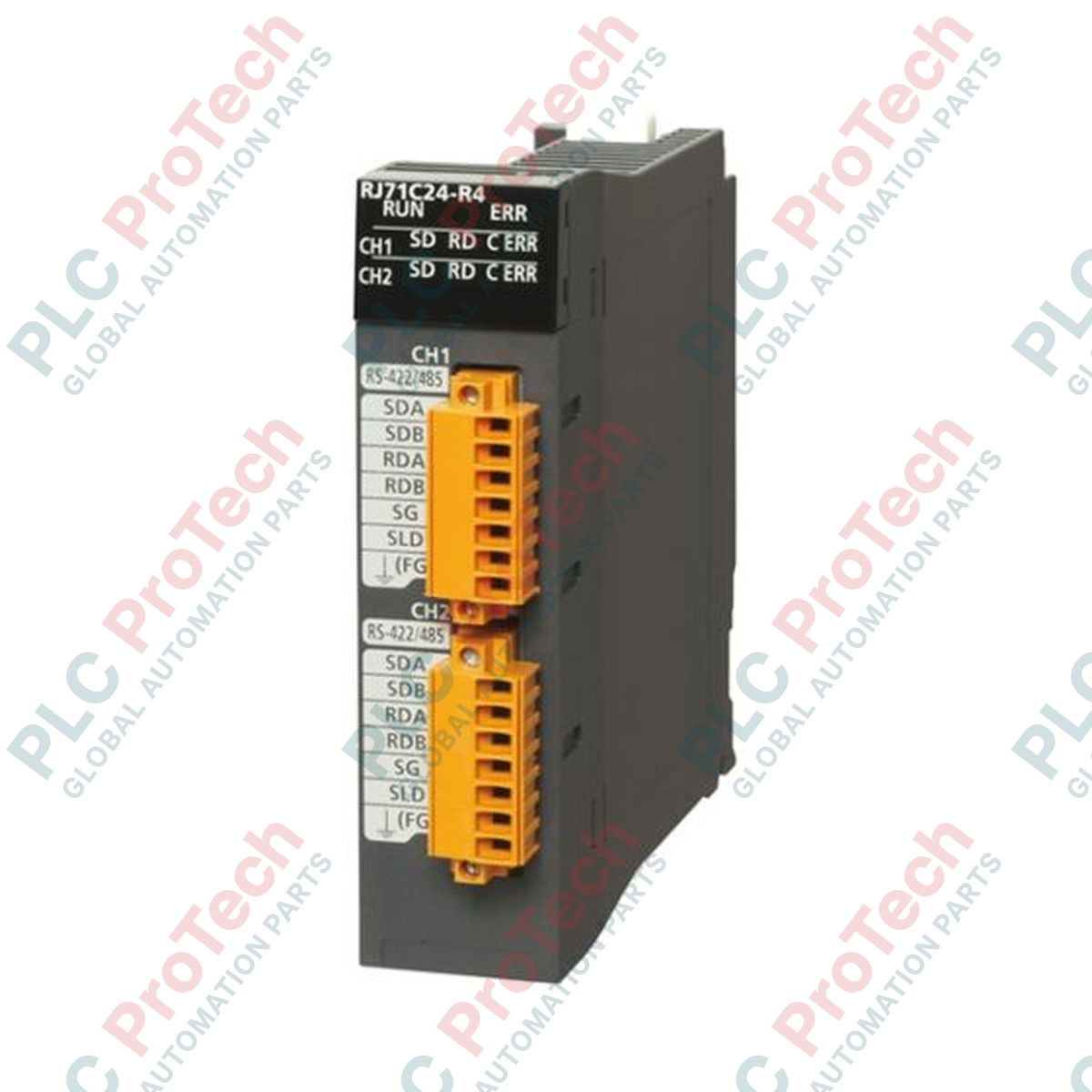

Módulo de Comunicación Serial Mitsubishi Electric RJ71C24-R4 MELSEC iQ-R

Descripción

Diseñado para una integración perfecta dentro de la plataforma de controladores programables MELSEC iQ-R Series, el módulo de comunicación serial RJ71C24-R4 ofrece interfaces seriales RS-422/RS-485 de doble canal. Este módulo permite la transmisión directa de datos entre el sistema PLC y dispositivos periféricos como interfaces hombre-máquina (HMI), inversores de frecuencia, controladores de temperatura y lectores de códigos de barras. Al soportar protocolos estándar incluyendo protocolo MC, Modbus/RTU y comunicaciones no procedimentales, el RJ71C24-R4 facilita una red serial altamente confiable en entornos industriales sin requerir programas de transmisión complejos.

Características

• Configuración de doble canal con dos puertos seriales RS-422/RS-485 dedicados.
• Instalación directa en la unidad base principal de la serie MELSEC iQ-R.
• Soporta protocolo MC, Modbus/RTU maestro/esclavo y comunicación no procedimental bidireccional.
• Simplifica la programación mediante soporte de protocolos predefinidos e instrucciones PLC dedicadas.
• Proporciona capacidades robustas de diagnóstico y monitoreo a través del software de ingeniería GX Works3.

Aplicaciones

• Automatización y sistemas de control de fábrica.
• Integración de red para monitoreo SCADA y HMI.
• Control distribuido de dispositivos periféricos (inversores, sensores y actuadores).
• Puente de comunicación serial heredado a PLC.

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

• Asegúrese de que la fuente de alimentación de la unidad base del sistema esté completamente apagada antes de montar o retirar el módulo.
• Fije firmemente el módulo a la unidad base MELSEC iQ-R utilizando el gancho de fijación del módulo y el mecanismo de bloqueo seguro.
• Utilice cables de par trenzado blindado para todas las conexiones RS-422 y RS-485 para minimizar la interferencia electromagnética (EMI).
• Conecte resistencias terminadoras (típicamente de 110 o 330 ohmios) a través de los terminales SDA/RDA o RXD+/RXD- según la configuración de la red.
