Descripción

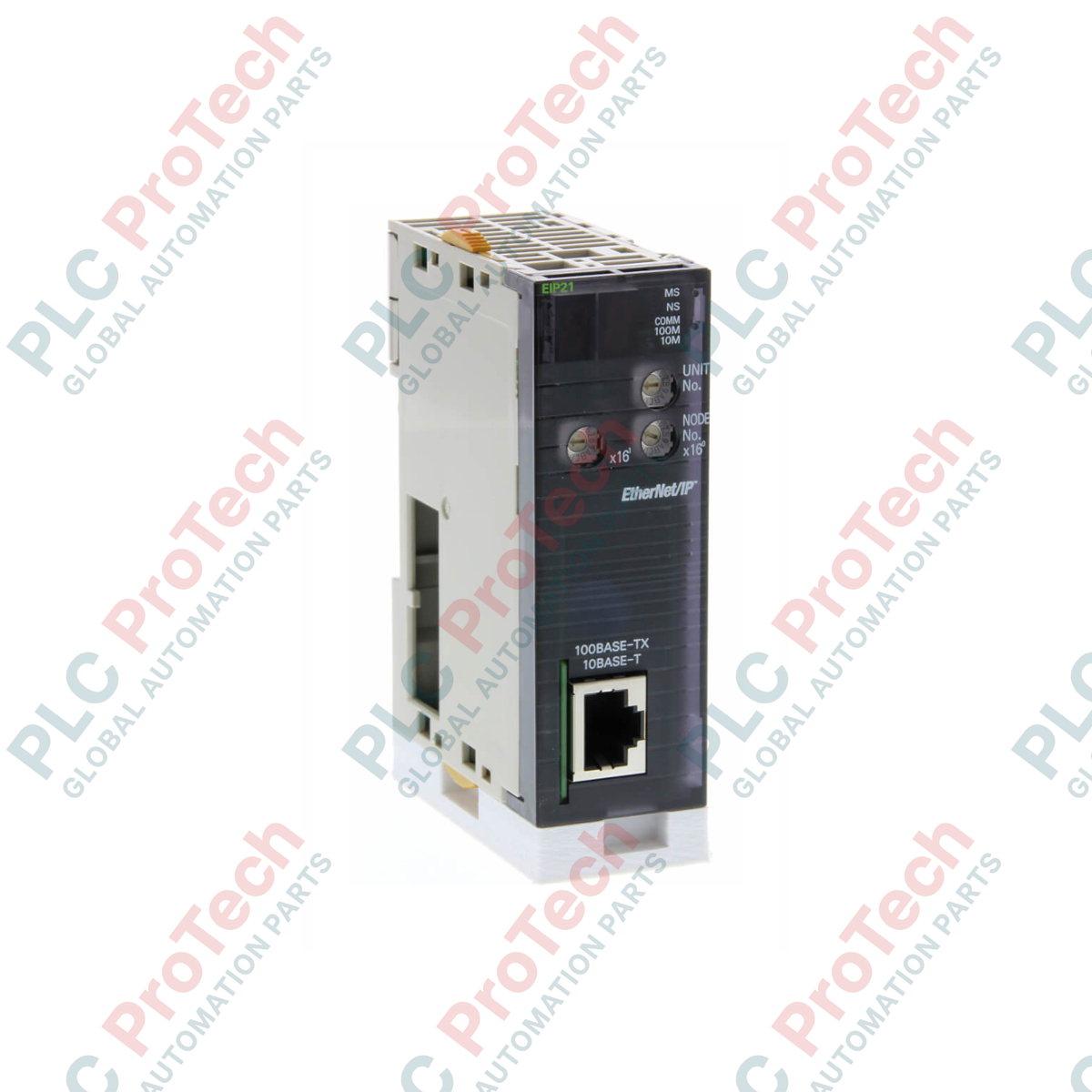

El Omron CJ1W-EIP21 facilita las comunicaciones Ethernet industriales de alta velocidad en arquitecturas de control modulares y funciona como una unidad de bus de CPU diseñada para conectar directamente controladores PLC a redes industriales EtherNet/IP. Esta unidad permite tanto enlaces de datos de etiquetas de alta velocidad (mensajería implícita) para el control de E/S en tiempo real como comunicaciones de mensajes (mensajería explícita) para el intercambio explícito de datos. Al integrarse perfectamente en bastidores de CPU locales o de expansión, conecta las capas lógicas de control de planta con entornos SCADA, MES o de bases de datos empresariales sin necesidad de pasarelas externas dedicadas.
Características
- Compatibilidad con enlaces de datos de etiquetas implícitos (cíclicos) y comunicaciones explícitas de mensajes CIP.
- Instalación flexible en sistemas de la serie NJ, plataformas de la serie CJ y microcontroladores CP1H.
- Opciones de configuración dinámica de la dirección IP, incluidos BOOTP e interruptores giratorios de dirección del nodo.
- Gestión simultánea de varios protocolos, incluidos EtherNet/IP, cliente/servidor FTP y comunicaciones FINS TCP/IP.
- Diagnóstico integral mediante indicadores LED integrados y variables de estado del sistema en el mapa de memoria del PLC.
Aplicaciones
- Integración y control de E/S distribuidas en topologías de PLC con varios bastidores.
- Interbloqueo entre procesadores de igual a igual en líneas de montaje de fabricación de alta velocidad.
- Interfaz con sistemas SCADA, HMI y MES para el seguimiento del rendimiento y la adquisición de datos en tiempo real.
- Orquestación del movimiento y de variadores de frecuencia mediante lazos de control basados en Ethernet.
Especificaciones técnicas
| Fabricante |
Omron Industrial Automation |
| Número de modelo |
CJ1W-EIP21 |
| Clasificación de la unidad |
Unidad de bus de CPU de la serie CJ |
| Plataformas compatibles |
PLC de las series NJ, CJ y CP1H |
| Ubicaciones de montaje físico |
Bastidor de CPU, bastidor de expansión |
| Número máximo de unidades por sistema |
Sistema NJ: 4 como máximo | Sistema CJ/NSJ: 8 como máximo | Sistema CP1H: 2 como máximo |
| Control de acceso al medio (MAC) |
CSMA/CD |
| Método de modulación |
Banda base |
| Topología de transmisión |
Topología en estrella (mediante concentradores de conmutación) |
| Velocidad de transmisión |
100 Mbit/s (100Base-TX) |
| Distancia máxima del segmento |
100 metros (del nodo al conmutador/concentrador de red) |
| Consumo de corriente interno |
410 mA como máximo a 5 V CC |
| Dimensiones (alto x ancho x fondo) |
90 mm x 31 mm x 65 mm |
| Peso de la unidad |
0,094 kg (94 g) |
| Peso de envío (calculado) |
1,5 kg |
Conexiones e interfaces
| Componente de interfaz |
Descripción / Asignación de pines |
| Conector RJ45 |
Conector modular estándar de 8 pines para cable Ethernet 100Base-TX (se recomienda un par trenzado blindado de categoría 5/5e). |
| Interruptores giratorios |
Dos interruptores giratorios hexadecimales (x16 y x1) ubicados en el panel frontal para configurar el sufijo de la dirección IP del nodo de hardware. |
| Indicadores LED |
RUN (Verde), ERC (Rojo), ERH (Rojo), MS (Verde/Rojo), NS (Verde/Rojo), LNK/ACT (Amarillo). |
Conclusiones de ingeniería empíricas
Según los registros de puesta en servicio industrial, la configuración y gestión del CJ1W-EIP21 requieren un cumplimiento preciso de las restricciones de ancho de banda de la red y de las reglas de configuración.
Modelos alternativos y compatibilidad
El CJ1W-EIP21 puede sustituir directamente a los módulos Ethernet CJ1W-ETN21 antiguos en topologías de red heredadas, aunque los pasos de configuración difieren. Al migrar a una plataforma de controlador de la serie NJ, el número máximo de unidades permitidas se reduce de 8 unidades (límite de la serie CJ) a 4 unidades debido a la mayor demanda de ancho de banda del backplane. Asegúrese de que el firmware de la unidad coincida con la versión de la biblioteca de Sysmac Studio o CX-Programmer para evitar fallos de incompatibilidad del catálogo durante la carga.
Errores habituales de la aplicación y notas de ingeniería
Un modo de fallo habitual en condiciones reales se produce cuando las conexiones Tag Data Link (mensajería implícita) saturan la tasa máxima de procesamiento de paquetes (PPS) de la unidad. Controle los límites de paquetes mediante la herramienta Network Configurator. Si se supera el límite acumulado de paquetes por segundo, las comunicaciones cíclicas pueden agotar el tiempo de espera y generar un estado 'ERH' (error de la unidad EtherNet/IP). Para aliviar esta situación, aumente las configuraciones del intervalo entre paquetes solicitados (RPI) para los nodos de supervisión no críticos.
Consejos para la puesta en servicio y el cableado
Para minimizar las interferencias electrostáticas de alta frecuencia en entornos de planta, debe utilizar cableado STP Cat 5e de doble blindaje (o superior). Fije firmemente el blindaje a la barra de tierra funcional del rack. Al utilizar los interruptores giratorios del panel frontal para establecer la dirección IP, tenga en cuenta que la configuración predeterminada del hardware interpreta la dirección del nodo como parte del esquema IP de clase C (por ejemplo, 192.168.250.X). Si se requiere enrutamiento personalizado o subredes no estándar, ajuste los interruptores giratorios a '00' para habilitar los parámetros IP configurados mediante software a través de CX-Programmer.
Directrices de instalación
ADVERTENCIA CRÍTICA: Los niveles de tensión peligrosos pueden causar descargas eléctricas graves o daños en el equipo. Antes de instalar, retirar o cablear cualquier unidad de bus de CPU, desenergice por completo la fuente de alimentación de todo el rack. Espere al menos 5 minutos para que la carga residual del bus se descargue por completo antes de desacoplar físicamente cualquier módulo.
1
Alinee el gancho superior del módulo CJ1W-EIP21 con la ranura de montaje del backplane de la serie CJ/NJ.
2
Gire la unidad hacia abajo hasta que el conector inferior encaje firmemente en el zócalo de bus del backplane.
3
Apriete los tornillos de montaje superior e inferior para fijar el chasis. Asegúrese de apretarlos al par recomendado de 0.4 N-m.
4
Inserte el latiguillo Ethernet RJ45 hasta que la pestaña de bloqueo encaje limpiamente en su sitio. Asegúrese de aplicar una sujeción adecuada para evitar que el puerto soporte tirones físicos.
