Descripción

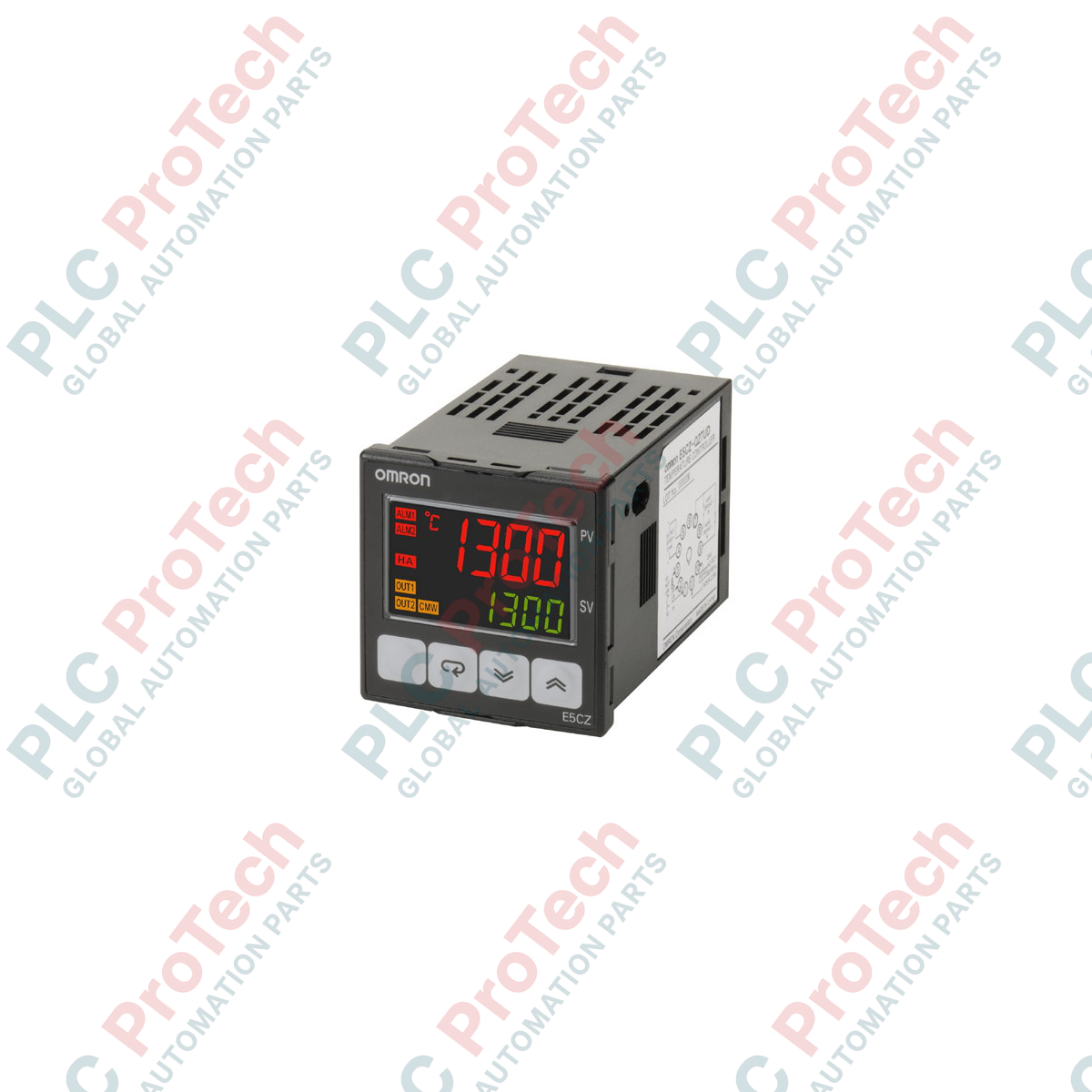

Para lazos críticos de regulación térmica, el controlador de procesos Omron E5CZ-Q2MT AC100-240 proporciona un control PID de alta precisión en un formato estándar de 1/16 DIN. Esta unidad de entrada múltiple, equipada con un período de muestreo de alta capacidad de respuesta de 150 ms, admite una amplia variedad de sensores de temperatura y entradas analógicas, y ofrece salidas de control estables para procesos térmicos industriales exigentes. Con una salida de tensión de 12 VCC, está diseñada específicamente para activar relés de estado sólido (SSR) externos con una latencia de conmutación mínima, mientras que sus dos salidas auxiliares permiten configurar alarmas independientes y lazos de protección del sistema.
Características
-
Flexibilidad de entrada universal: Admite diversas entradas, incluidos termopares, termómetros de resistencia de platino (Pt100/JPt100) y señales analógicas de tensión/corriente.
-
Procesamiento de alta velocidad: El ciclo de muestreo de 150 ms actualiza continuamente los cálculos de control para gestionar sistemas de respuesta térmica rápida.
-
Salida de control SSR: Genera una salida de tensión robusta de 12 VCC para accionar relés de estado sólido de alto rendimiento.
-
Relés de alarma duales: Dos salidas de relé SPST-NO auxiliares independientes para una supervisión completa de límites altos/bajos y desviaciones.
-
Pantalla doble clara: Los caracteres PV/SV de 11 segmentos ofrecen una visualización de alto contraste de los estados activos del proceso y los puntos de ajuste objetivo.
Aplicaciones
- Barras de sellado de maquinaria de envasado industrial y unidades de adhesivo termofusible
- Líneas de extrusión de plástico y zonas de cilindro de máquinas de moldeo por inyección
- Hornos de procesamiento de alimentos, esterilizadores y sistemas de pasteurización
- Cámaras de simulación ambiental y sistemas de incubación de laboratorio
Especificaciones técnicas
| Parámetro de especificación |
Valor técnico |
| Tensión de alimentación |
De 100 a 240 VCA, 50/60 Hz |
| Rango de tensión de funcionamiento |
Del 85 % al 110 % de la tensión nominal |
| Consumo de energía |
Máximo de 6,0 VA |
| Entradas de sensor (entrada múltiple) |
Termopar (K, J, T, E, L, U, N, R, S, B, W, PL II), RTD de platino (Pt100, JPt100), corriente/tensión analógica |
| Salida de control (tensión) |
12 VCC, 21 mA (con protección contra cortocircuitos) |
| Salidas auxiliares |
2 salidas de relé SPST-NO (250 VCA, carga resistiva de 1 A) |
| Método de control |
Control 2-PID (con ajuste automático) o control de ENCENDIDO/APAGADO |
| Período de muestreo |
150 ms |
| Grado de protección de la carcasa |
Panel frontal: IP66, carcasa trasera: IP20, terminales: IP00 |
| Temperatura ambiente de funcionamiento |
De -10 a 55 °C (sin condensación ni formación de hielo) |
| Fabricante |
Omron Corporation |
| País de origen |
Japón |
| Peso de envío (calculado) |
0,15 kg |
| Dimensiones del paquete (calculadas) |
48 x 48 x 85 mm |
Perspectivas de ingeniería empíricas
Modelos alternativos y compatibilidad
La serie E5CZ representa un puente histórico fundamental en el catálogo de controladores de temperatura de Omron. Aunque sus dimensiones físicas coinciden con las de la generación anterior E5CN, verifique los números de los terminales antes de realizar sustituciones, ya que las configuraciones de terminales varían entre generaciones. Para instalaciones modernas que requieran respuestas de lazo aún más rápidas (50 ms) y configuraciones de pantalla más grandes, considere actualizar a la serie E5CC-QX2DSM-800.
Errores de aplicación y notas de ingeniería
Al utilizar la salida de tensión de 12 VDC para accionar varios relés de estado sólido externos en paralelo, verifique que la corriente de conmutación total no supere el límite interno de corriente de 21 mA. Superar este valor hará que la salida de tensión descienda por debajo del umbral mínimo de activación del SSR, lo que provocará inestabilidad en los circuitos de calefacción y posibles daños en el controlador. Mantenga siempre recorridos físicos separados para las líneas de alimentación de alta tensión de los elementos y los cables de entrada de baja tensión del controlador, a fin de evitar desviaciones de medición inducidas por EMI.
Consejos de puesta en servicio y cableado
Al ejecutar rutinas de autoajuste por primera vez, deje que el sistema térmico alcance primero las condiciones ambientales estándar. Iniciar el autoajuste con el sistema ya caliente calculará constantes derivativas e integrales incorrectas, lo que provocará un exceso considerable del valor de proceso durante el funcionamiento normal. Si utiliza sensores de termopar, emplee únicamente cables de compensación adecuados conectados directamente al bloque de terminales para evitar errores en la referencia de compensación de la unión fría.
Directrices de instalación
ADVERTENCIA CRÍTICA
Aísle y verifique la desenergización de todos los circuitos de alimentación y auxiliares antes de instalar los terminales o extraer los módulos. No desenergizar las líneas de CA principales puede provocar descargas eléctricas graves, daños en los circuitos del sistema o activaciones falsas peligrosas en los elementos calefactores conectados.
1
Prepare un recorte cuadrado preciso de 45 x 45 mm en el panel. Asegúrese de que el grosor del panel esté entre 1 y 5 mm.
2
Inserte la carcasa del controlador a través del recorte frontal del panel y deslice el adaptador de fijación desde la parte posterior hasta que quede firmemente encajado contra el panel.
3
Conecte los terminales utilizando terminales de horquilla o de anillo engarzados, siguiendo el diagrama de cableado mostrado en el lateral de la carcasa del controlador. Apriete los terminales de tornillo a 0,74 N-m.
4
Encienda el dispositivo, acceda al menú de configuración avanzada y haga coincidir el parámetro del tipo de entrada con el sensor de temperatura físico conectado al dispositivo.
