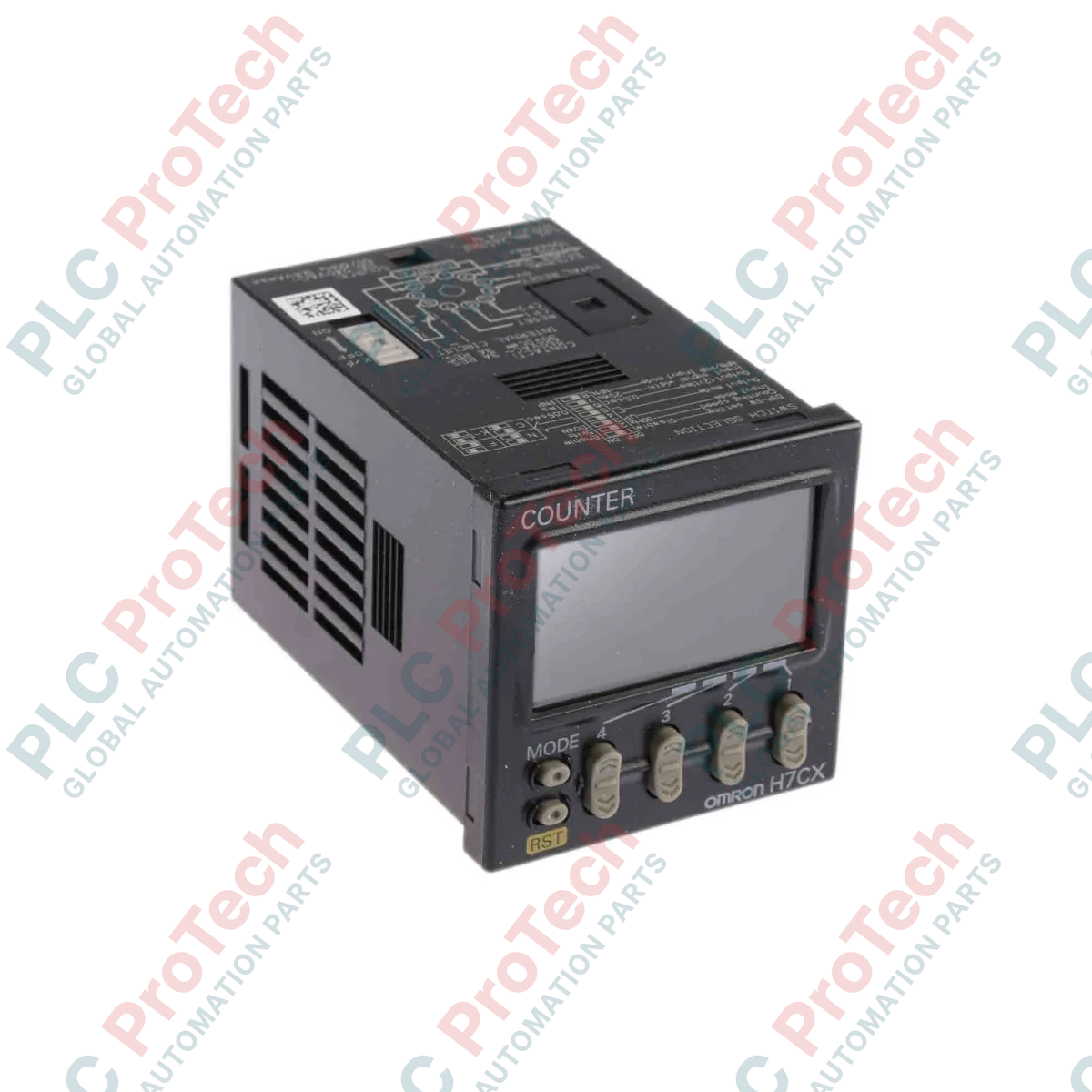

Contador/tacómetro multifunción Omron H7CX-A11-N de la serie H7CX

Descripción

Diseñado para la medición de pulsos de alta velocidad y el procesamiento de lotes industriales, el Omron H7CX-A11-N integra funciones de conteo digital y tacómetro en una configuración robusta montada sobre un zócalo de 11 pines. Este versátil instrumento funciona como contador multietapa, contador de lotes, contador dual o tacómetro digital, y proporciona a los operadores una pantalla LCD transmisiva negativa de dos colores clara y dinámica. Diseñado para instalarse en recortes estándar de 1/16 DIN, admite velocidades de entrada seleccionables de hasta 5 kHz y proporciona una fuente de alimentación interna para sensores externos, lo que lo convierte en un módulo de control esencial para la integración en líneas de fabricación.

Características

• Funcionamiento multifuncional: Configurable mediante software para utilizarse como contador preseleccionado, contador total preseleccionado, contador de lotes, contador dual, contador de suma/resta o tacómetro.
• Indicación visual del estado: La pantalla de alta visibilidad cambia dinámicamente el color de la retroiluminación (rojo/verde) según los estados de salida o los umbrales objetivo preestablecidos.
• Carcasa compacta: El gabinete de menor profundidad permite aprovechar eficientemente el espacio detrás de paneles de control y armarios eléctricos densamente ocupados.
• Protección de parámetros: Las funciones de seguridad integradas permiten a los ingenieros bloquear operaciones específicas de las teclas, evitando cambios de parámetros no autorizados o reinicios accidentales.
• Salida de alimentación del sensor: Proporciona una salida auxiliar estable de corriente continua para alimentar directamente sensores fotoeléctricos o de proximidad locales desde la unidad.

Aplicaciones

• Empaquetado y embotellado: Supervisión precisa del conteo de unidades para operaciones de dosificación de alta velocidad y llenado de envases.
• Seguimiento de la velocidad de rotación: Supervisión de la velocidad de las cintas transportadoras y medición de la velocidad de rotación de ventiladores industriales en modo tacómetro.
• Procesamiento de corte a medida: Integración con encoders rotativos para controlar maquinaria de corte lineal en plantas metalúrgicas o textiles.
• Líneas de ensamblaje: Verificación del número de pasos y seguimiento del tiempo de ciclo en celdas automatizadas de subensamblaje.

Especificaciones técnicas

Conclusiones empíricas de ingeniería

Modelos alternativos y compatibilidad

El H7CX-A11-N sustituye directamente a las unidades H7CX-A11 anteriores. Al actualizar, tenga en cuenta que la variante "-N" presenta una profundidad física del panel trasero significativamente menor y un panel LCD más brillante. Las posiciones de los terminales coinciden con la disposición estándar del zócalo circular de 11 pines, lo que permite un intercambio físico directo sin volver a cablear, aunque deben verificarse los menús de configuración, ya que los rangos de parámetros predeterminados pueden diferir ligeramente de los de revisiones de hardware anteriores.

Problemas de aplicación y notas de ingeniería

Al configurar la lógica de entrada (NPN frente a PNP), asegúrese de que el parámetro interno coincida con el cableado físico. Una discrepancia impedirá que la unidad registre pulsos por completo o dejará la entrada bloqueada en un estado permanente de "encendido". En aplicaciones con mucha vibración, monte el zócalo de 11 pines utilizando clips de retención para evitar que el cuerpo del contador se salga del asiento del zócalo con el tiempo.

Consejos de puesta en marcha y cableado

Para entradas de alta velocidad (configuración de 5 kHz), utilice siempre cableado de par trenzado apantallado para las líneas de señal (CP1 y CP2) y tiéndalo alejado de las líneas de alimentación de CA o de los cables de salida del variador de frecuencia (VFD). Si observa conteos fantasma aleatorios, reduzca el parámetro de velocidad de entrada a 30 Hz para activar el filtro digital de paso bajo interno, que suprime eficazmente el ruido de rebote de contactos de los microinterruptores mecánicos.
