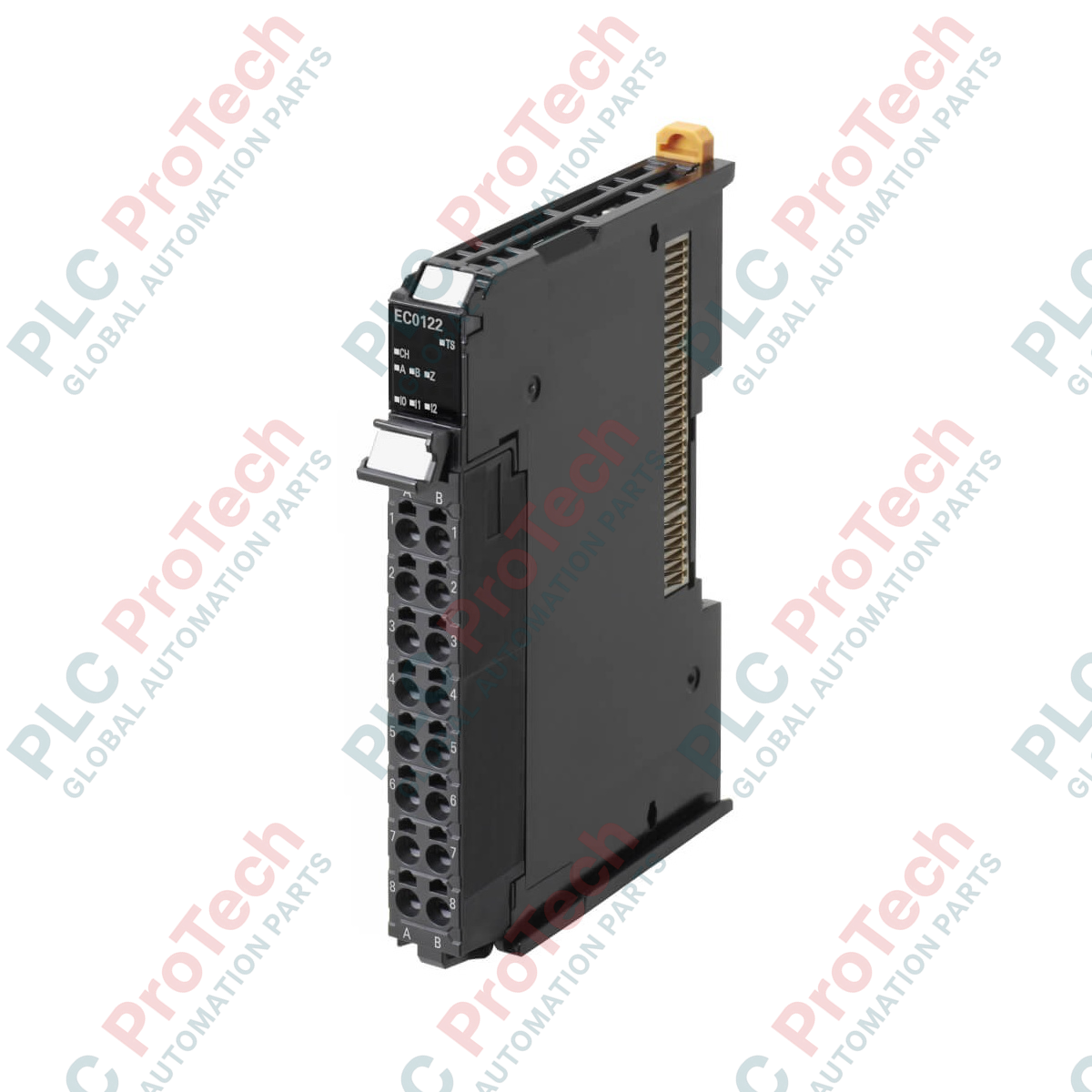

Módulo de entrada para codificador Omron NX-EC0122 de la serie NX

Descripción

Diseñado para el seguimiento de movimiento de alta velocidad dentro de la plataforma de automatización Sysmac, el Omron NX-EC0122 proporciona procesamiento de entradas de encoder incremental de alta velocidad a través del bus de E/S NX. Admite encoders incrementales PNP de alta resolución y ofrece sincronización en tiempo real con los controladores de la máquina para aplicaciones que requieren un posicionamiento exacto. Este módulo permite el procesamiento de señales en varios modos y se adapta a distintas exigencias de los ciclos de escaneo para mantener el rendimiento del sistema.

Características

• Entrada de encoder incremental de un solo canal compatible con interfaces PNP.
• Capacidad de respuesta de alta velocidad con una frecuencia máxima de entrada de 500 kHz.
• Arquitecturas de procesamiento flexibles, con modos de ejecución libre, síncrono y de prioridad al periodo de tarea.
• Integración directa con la plataforma de software Sysmac Studio para simplificar la configuración y el diagnóstico.
• Sistema de conexión a presión desmontable y sin herramientas para minimizar el tiempo de cableado y el espacio ocupado.
• Cuatro terminales de alimentación IOV y cuatro IOG, que permiten la distribución integrada de encoders.

Aplicaciones

• Líneas de envasado de alta velocidad y sellado rotativo continuo.
• Seguimiento y clasificación sincronizados de materiales en cintas transportadoras.
• Procesos de manipulación, desenrollado y control de tensión de bandas.
• Sistemas de posicionamiento dinámico acoplados a servomotores y variadores de velocidad.

Especificaciones técnicas

Conexiones e interfaces

Modelos alternativos y compatibilidad

El NX-EC0122 está diseñado para configuraciones de interfaz PNP. Si la arquitectura de hardware requiere el manejo de señales de colector abierto NPN o de un controlador de línea diferencial, debe utilizar el NX-EC0112 (NPN) o el NX-EC0142 (Line Driver), respectivamente. Se integra directamente con acopladores de bus de la serie NX (EtherCAT o EtherNet/IP) y controladores Sysmac de las series NX102 o NX1P2.

Errores de aplicación y notas de ingeniería

Verifique la carga de corriente total extraída de los terminales de distribución IOV/IOG. Aunque los 4 terminales simplifican el cableado, reciben alimentación de la fuente de alimentación interna del bus NX; si el consumo del encoder supera los límites del bus NX, debe integrarse una fuente de alimentación auxiliar externa para evitar caídas de tensión del bus. A frecuencias de pulsos elevadas cercanas al umbral de 500 kHz, puede producirse distorsión de la señal si el cableado se tiende a distancias superiores a 10 metros sin utilizar cable apantallado de baja capacitancia y alta calidad.

Consejos de puesta en servicio y cableado

Asegúrese de que los cables del encoder estén separados al menos 100 mm de las líneas de alimentación de CA de alta tensión para suprimir las interferencias electromagnéticas. Conecte la pantalla del cable únicamente a la barra de puesta a tierra industrial designada o a la abrazadera del acoplador de comunicación. Para evitar daños en las abrazaderas de resorte de conexión rápida, utilice únicamente las punteras de cable recomendadas con conductores macizos y mantenga precisa la longitud de pelado del aislamiento para evitar cortocircuitos entre terminales activos adyacentes.

Directrices de instalación
