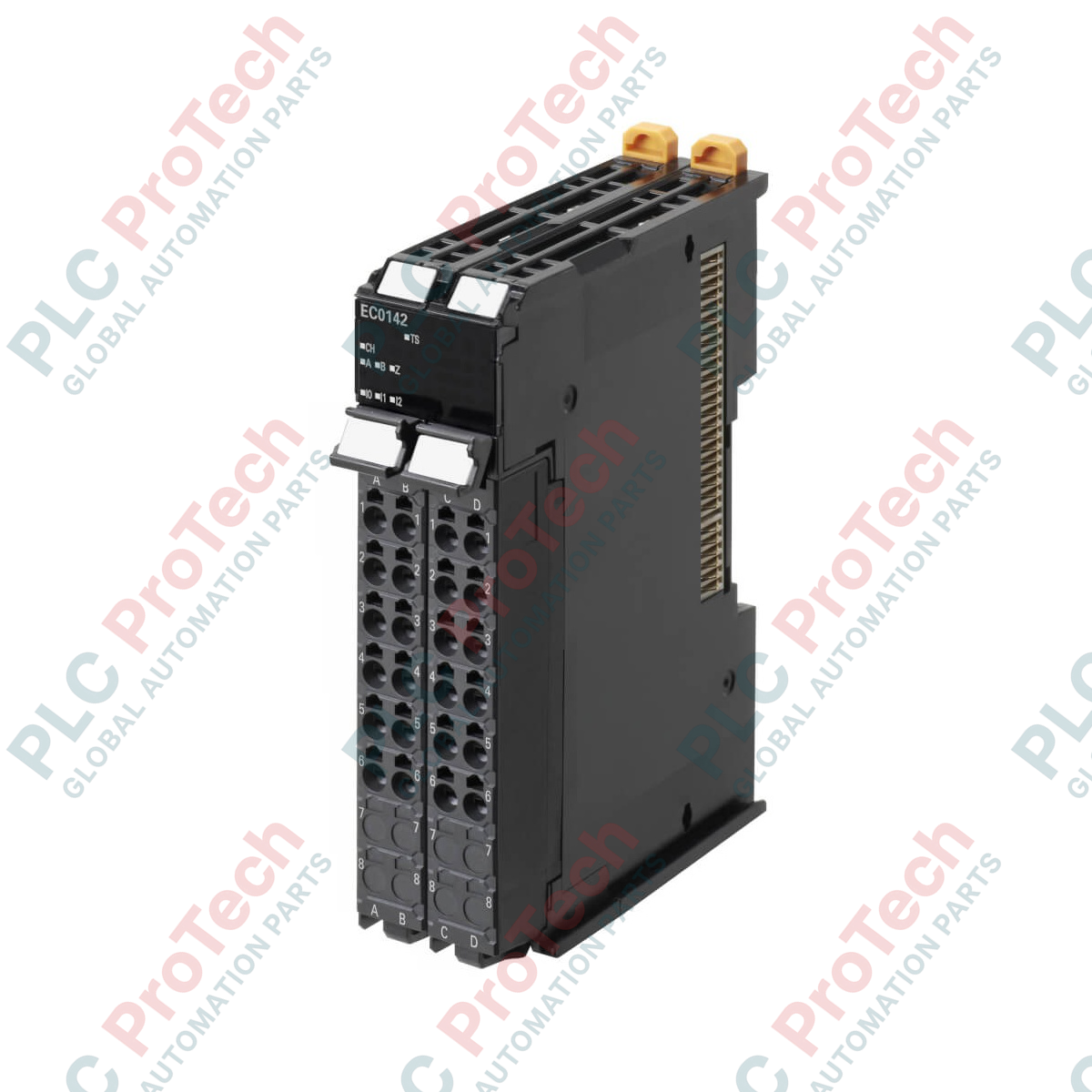

Unidad de entrada para codificador incremental Omron NX-EC0132 de la serie NX

Descripción

Los sistemas de control de movimiento de alta velocidad requieren una realimentación precisa, y la interfaz de posicionamiento NX-EC0132 proporciona un seguimiento de alta resolución para entradas de codificadores incrementales. Diseñado como parte de la plataforma Omron de la serie NX, este módulo de un solo canal se integra perfectamente con los controladores Sysmac para proporcionar datos de posición síncronos en tiempo real. Al utilizar entradas de receptor de línea diferencial, la unidad garantiza una alta inmunidad al ruido y un procesamiento estable de las señales en entornos industriales exigentes.

Este módulo ofrece una integración flexible del sistema y admite varios métodos de actualización de E/S, lo que permite a los ingenieros priorizar la velocidad de procesamiento o la precisión de la temporización síncrona. El cableado estandarizado se simplifica mediante un bloque de terminales de sujeción a presión sin tornillos de doble fila, lo que reduce el tiempo de instalación y elimina la necesidad de mantenimiento por apriete de terminales.

Características

• Proporciona 1 canal para la conexión de un codificador incremental.
• Utiliza un tipo de entrada de receptor de línea diferencial para maximizar la inmunidad al ruido en trenes de pulsos de alta velocidad.
• Admite señales de realimentación completas, incluidas las fases A, B y Z del contador, además de 3 entradas externas dedicadas.
• Ofrece opciones versátiles de sincronización: actualización en funcionamiento libre, síncrona y priorizada por período de tarea.
• Equipado con un bloque de terminales de sujeción sin tornillos de 24 puntos que ahorra espacio (dividido en dos filas de 12 terminales) para una terminación rápida en campo.

Aplicaciones

• Maquinaria de envasado y etiquetado de alta velocidad
• Sistemas de posicionamiento multieje e integración de realimentación de servomotores
• Sistemas de manipulación de materiales que requieren un seguimiento preciso de transportadores
• Sistemas de ensamblaje automatizado y celdas robotizadas

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación del sistema esté completamente desconectada antes de montar, retirar o cablear la unidad de la serie NX.
• Monte la unidad firmemente en un carril DIN estándar de 35 mm y compruebe que los ganchos de bloqueo del carril DIN estén completamente encajados.
• Utilice siempre cables de par trenzado apantallados para las entradas del receptor de línea diferencial de alta velocidad, a fin de mitigar las interferencias electromagnéticas.
• Al cablear el bloque de terminales de sujeción sin tornillos, utilice cables sólidos o punteras dentro de los rangos de sección de cable especificados para garantizar un contacto eléctrico fiable.
