Descripción

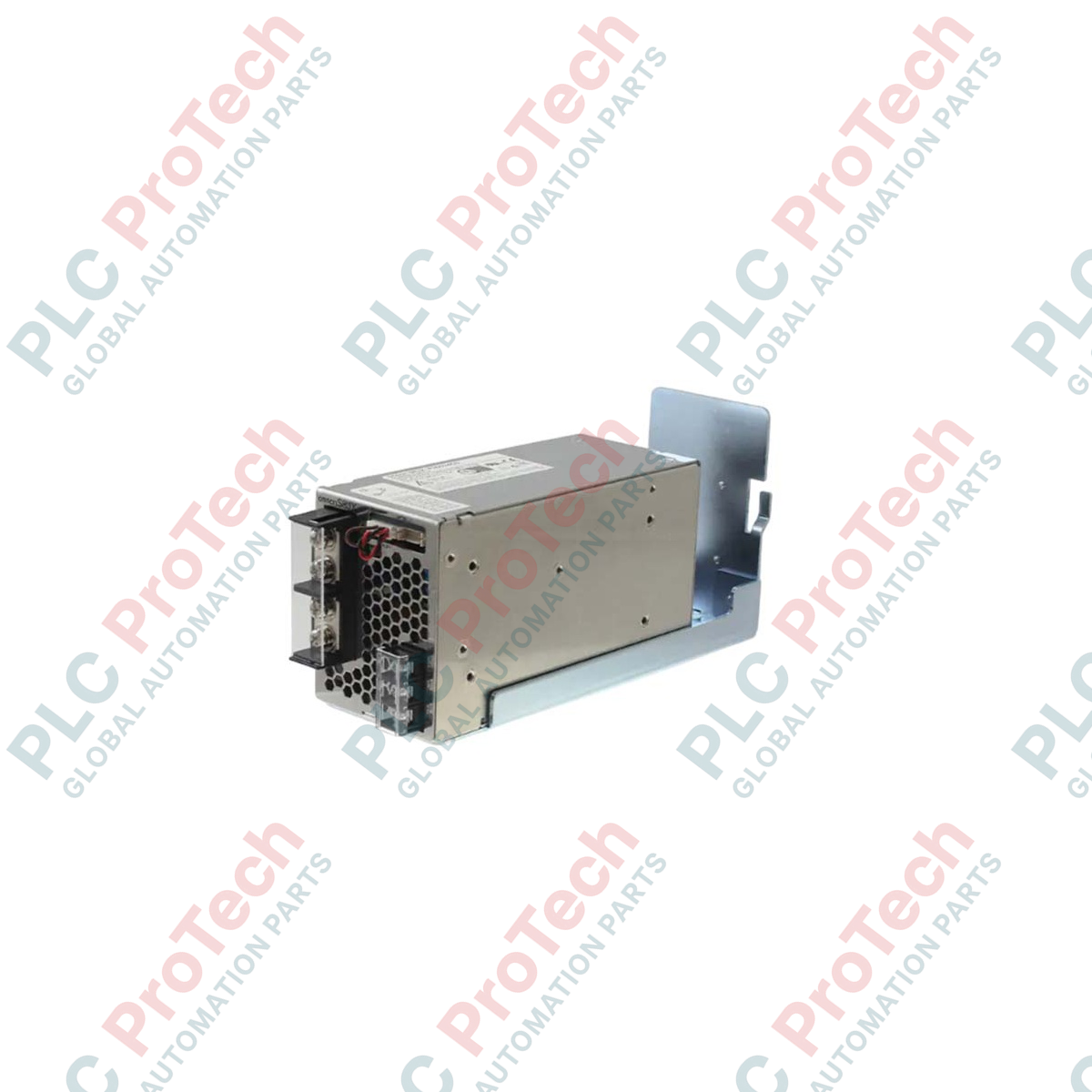

Diseñada para una distribución de CC estable y fiable en sistemas de control industriales, la Omron S8JX-P30024CD suministra una alimentación regulada de 24 VCC a componentes automatizados sensibles. Equipada con un circuito integrado de supresión de corriente armónica conforme a IEC 61000-3-2, esta fuente de alimentación de 300 W reduce la realimentación de ruido hacia la línea principal, garantizando un alto rendimiento en armarios eléctricos con alta densidad de componentes. El diseño de montaje en carril DIN (indicado por el sufijo CD) facilita la instalación rápida, mientras que la robusta carcasa metálica y el ventilador de refrigeración incorporado proporcionan estabilidad térmica durante operaciones continuas de alta exigencia.
Características principales
-
Supresión de armónicos: El circuito integrado de corrección del factor de potencia (PFC) reduce el ruido eléctrico y cumple las normas IEC 61000-3-2.
-
Protección contra sobrecorriente: El sistema de recuperación automática limita la corriente de salida durante las sobrecargas para evitar daños en los dispositivos de campo posteriores.
-
Protección contra sobretensión: Desconecta la salida cuando las tensiones internas superan los parámetros de funcionamiento seguros; es necesario apagar y volver a encender manualmente para restablecerla.
-
Disipación térmica: El ventilador de refrigeración integrado mantiene temperaturas internas de funcionamiento óptimas a plena carga.
-
Integración en carril DIN: El soporte instalado de fábrica garantiza un montaje firme en carriles estándar de 35 mm tipo sombrero.
Aplicaciones industriales típicas
- Sistemas PLC y redes de alimentación de bastidores de E/S distribuidas.
- Excitación de sensores industriales y lazos de transmisores.
- Relés de circuitos de control de 24 VCC y bobinas de contactores.
- Paneles de control de máquinas herramienta y sistemas de manipulación de materiales.
Especificaciones técnicas
| Parámetro |
Valores de especificación |
| Fabricante |
Omron |
| Código de modelo |
S8JX-P30024CD |
| Rango de tensión de entrada |
85 a 264 VCA (monofásica, 47 a 63 Hz) o 120 a 370 VCC |
| Tensión de salida |
24 VCC |
| Rango de corriente de salida |
14,0 A |
| Potencia nominal |
300 W |
| Eficiencia (típica) |
82 % mínimo a plena carga |
| Rango de ajuste de tensión |
-10 % a +15 % (mediante potenciómetro del panel frontal) |
| Tipo de montaje |
Montaje en carril DIN de 35 mm (soporte metálico instalado de fábrica) |
| Método de refrigeración |
Refrigeración por aire forzado (ventilador incorporado) |
| Temperatura de funcionamiento |
-20 a +60 °C (Consulte las curvas de reducción de potencia para temperaturas ambiente superiores a 40 °C) |
| Peso del producto |
0,95 kg (peso neto aproximado) |
| Dimensiones físicas |
249 mm x 77,6 mm x 123 mm |
| Peso de envío (calculado) |
1,50 kg |
Conexiones y asignaciones de terminales
| Designación de terminal |
Descripción de la función |
| L |
Terminal de entrada de línea de CA (Fusibles internos en la fase de línea) |
| N |
Terminal de entrada de neutro de CA |
| PE / Tierra del chasis |
Conexión a tierra de seguridad (Debe estar conectada a la tierra del panel principal) |
| +V (Terminales múltiples) |
Terminales de salida de CC positiva (24 VCC) |
| -V (Terminales múltiples) |
Terminales de salida de CC negativa (retorno de 0 VCC) |
Conocimientos de ingeniería empíricos
Modelos alternativos y compatibilidad
La serie S8JX-P fue diseñada como una alternativa actualizada a los modelos S8JX-G estándar, incorporando específicamente la supresión de corrientes armónicas para cumplir con redes eléctricas internacionales más amplias. Al sustituir un S8JX-G antiguo o cambiar a líneas de productos más nuevas, tenga en cuenta que las series S8VK-G y S8VK-WA representan las plataformas de sustitución modernas. Al cambiar a equivalentes S8VK, verifique las dimensiones físicas y la disposición de los terminales, ya que algunos modelos S8VK tienen una anchura menor, pero un perfil más profundo que el S8JX-P.
Errores de aplicación y notas de ingeniería
El S8JX-P30024CD depende de una refrigeración activa por aire forzado mediante un ventilador integrado. Montar esta unidad en orientaciones distintas de la disposición vertical estándar sobre riel DIN limita drásticamente la disipación de calor. Para un funcionamiento estándar, mantenga un espacio libre de al menos 20 mm a ambos lados y de 50 mm por encima y por debajo del dispositivo. No mantener estos espacios despejados provocará una reducción térmica prematura o el apagado automático por sobretemperatura con perfiles de carga elevada.
Consejos de puesta en servicio y cableado
Al conectar una carga continua de 14 A, se recomienda encarecidamente utilizar cableado de campo de cobre con un calibre mínimo de 14 AWG (2,5 mm²) para minimizar el calentamiento localizado y la caída de tensión en los terminales. Utilice terminales de anillo o de horquilla del tamaño adecuado para tornillos de terminal M4. Apriete estrictamente todos los tornillos de los terminales de entrada y salida a 1,2 N-m para evitar conexiones flojas y de alta resistencia durante ciclos de vibración intensa.
Directrices de instalación
ADVERTENCIA CRÍTICA: Hay tensiones peligrosas presentes en los terminales primarios de este equipo. Asegúrese de que todos los disyuntores de alimentación de CA aguas arriba estén completamente desenergizados y bloqueados y etiquetados antes de comenzar la instalación o realizar tareas de mantenimiento en los terminales. Espere al menos 5 minutos después de desconectar la alimentación para que los condensadores internos se descarguen por completo antes de tocar cualquier conexión interna o externa.
1
Enganche el gancho superior del soporte integrado para riel DIN de la fuente de alimentación en el borde superior del riel estándar de 35 mm.
2
Presione firmemente la parte inferior de la carcasa hacia el riel hasta que el pestillo de resorte del riel DIN encaje de forma segura. Verifique el bloqueo mecánico intentando inclinar la unidad.
3
Conecte la puesta a tierra de protección al bloque de terminales PE mediante un cable de tierra dedicado antes de realizar cualquier conexión de alimentación primaria o de CC secundaria.
4
Conecte las líneas primaria de Línea (L) y Neutro (N), y luego las líneas de CC positiva (+V) y negativa (-V) de 24 VCC a sus respectivas salidas de terminal. Asegúrese de utilizar un calibre de cable adecuado y compruebe los ajustes de par de apriete.
