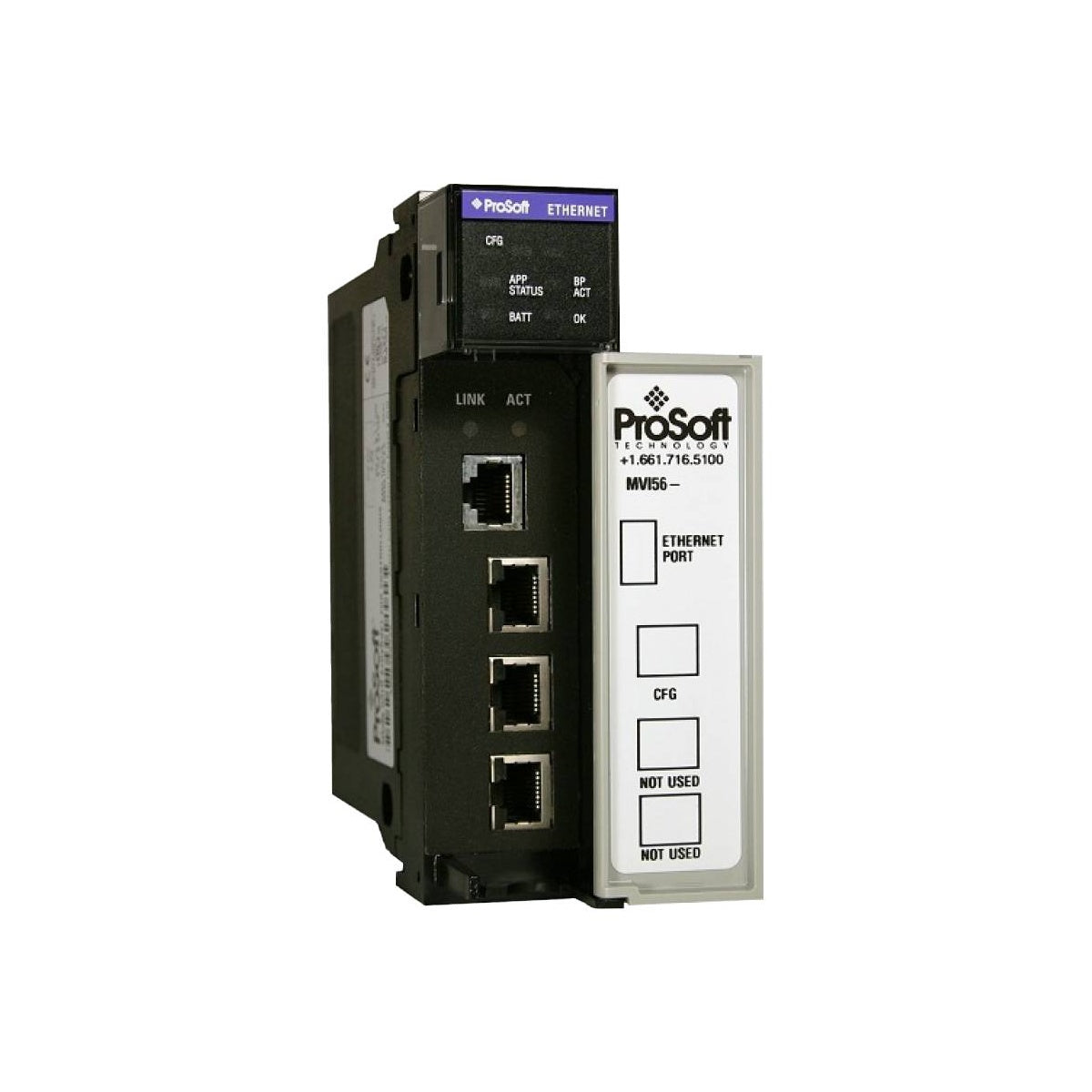

ProSoft MVI56-MNETR módulo de interfaz ControlLogix Modbus TCP/IP

Descripción

Al integrar las comunicaciones Modbus TCP/IP directamente en los sistemas ControlLogix de Rockwell Automation, el ProSoft MVI56-MNETR proporciona una interfaz de red especializada de alto rendimiento que utiliza una estructura de bloque de datos reducida. Este módulo funciona como una solución en ranura dentro del chasis, lo que permite que los procesadores ControlLogix se conecten sin problemas con instrumentos de campo, sistemas SCADA y controladores programables compatibles con Modbus TCP/IP. Diseñada específicamente para arquitecturas con limitaciones de asignación de memoria o de E/S remotas, la configuración de bloque de datos reducida limita el tamaño de transferencia de E/S del backplane a 240 palabras de datos de entrada y 240 palabras de datos de salida, lo que la hace altamente compatible con bastidores de E/S remotas mediante adaptadores ControlNet o EtherNet/IP.

Características

• Estructura de bloque de datos reducida: Limita las transferencias de datos de E/S a 240 palabras de entrada y 240 palabras de salida para admitir instalaciones con bastidores remotos.
• Flexibilidad multiprotocolo: Admite simultáneamente configuraciones de cliente Modbus TCP/IP (maestro) y servidor (esclavo).
• Alta seguridad de aislamiento: El aislamiento eléctrico de 1500 V rms protege el backplane de ControlLogix frente a fallos transitorios de la red externa.
• LED de diagnóstico optimizados: Los indicadores del panel frontal proporcionan actualizaciones de estado en tiempo real sobre el funcionamiento del módulo, la transferencia del backplane y la actividad de los puertos serie/Ethernet.
• Resiliencia de red: La protección integrada contra tormentas de difusión mitiga la degradación de la red en situaciones de alto volumen de tramas ARP.

Aplicaciones

• Comunicación con bastidores de E/S remotas mediante ControlNet o EtherNet/IP.
• Integración de SCADA y HMI en redes de planta.
• Conexiones de red para automatización de subestaciones y supervisión eléctrica.
• Interfaz con variadores de frecuencia, caudalímetros y PLC externos.

Especificaciones técnicas

Conexiones e interfaces

Perspectivas de ingeniería empíricas

Modelos alternativos y compatibilidad

Es fundamental distinguir el MVI56-MNETR del MVI56-MNET estándar. El MVI56-MNET utiliza un tamaño de bloque mayor de 5000 palabras, que no es compatible con varios adaptadores de red de E/S remotas comunes. Si la arquitectura del sistema coloca la interfaz de comunicación en un bastidor remoto conectado mediante ControlNet (por ejemplo, 1756-CNB/CN2) o EtherNet/IP (por ejemplo, 1756-ENBT/EN2T), la variante «R» (bloque de datos reducido) es obligatoria para evitar fallos de dimensionamiento de la conexión.

Errores comunes de las aplicaciones y notas de ingeniería

Al configurar redes grandes, asegúrese de que el tráfico de difusión no supere el límite de hardware de 5000 tramas ARP por segundo. Las redes compartidas con datos empresariales o conmutadores no gestionados suelen sufrir un tráfico de difusión elevado, lo que puede activar el aislamiento de seguridad interno del controlador Ethernet del MVI56-MNETR y provocar fallos breves e intermitentes de desconexión. Aísle siempre las rutas de control industrial en redes virtuales independientes (VLAN) o conmutadores gestionados.

Consejos de puesta en servicio y cableado

La configuración inicial requiere el software ProSoft Configuration Builder (PCB). Si el segmento de red IP predeterminado es diferente, conéctese mediante el cable RJ45 a DB9 suministrado al puerto serie de configuración antes de insertar el módulo en el sistema. Asegúrese de que los parámetros serie RS-232 estándar coincidan en el equipo de configuración para establecer un acceso estable al terminal del firmware.
