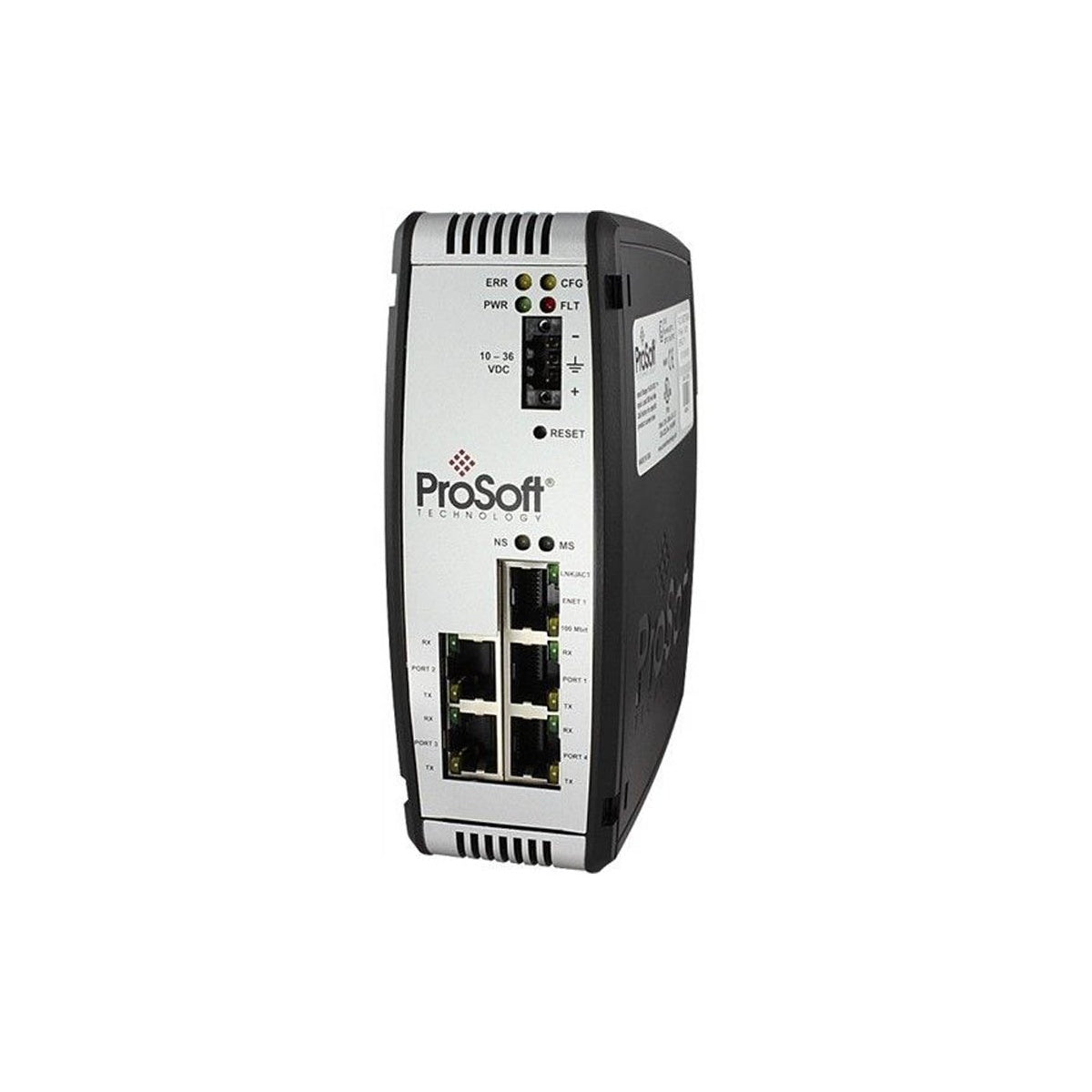

ProSoft PLX31-PND-MBS4 pasarela de PROFINET a Modbus serie

SKU PLX31-PND-MBS4

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: ProSoft
Número de producto: PLX31-PND-MBS4
País de origen:Estados Unidos
Tipo de producto: Pasarelas de comunicación industrial
Pago: Transferencia bancaria, Western Union
Peso: 1500g
Dimensiones: 13,67 × 5,05 × 11,13 cm
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

La interconexión de redes PROFINET de alta velocidad basadas en Ethernet con dispositivos de campo serie heredados se gestiona de forma eficiente mediante el ProSoft PLX31-PND-MBS4, una pasarela de comunicación especializada de cuatro puertos. Este hardware facilita el intercambio bidireccional de datos entre controladores de una red PROFINET y dispositivos serie Modbus. Con cuatro puertos serie independientes y totalmente aislados, la pasarela actúa como un dispositivo PROFINET de clase A y admite volúmenes considerables de transferencia de datos de hasta 1440 bytes de entrada y 1440 bytes de salida. Su robusta carcasa industrial para montaje en riel DIN y su amplio rango de temperatura la hacen adecuada para un funcionamiento continuo en entornos de control exigentes.

Características

Cuatro puertos serie activos: Cada puerto se puede configurar de forma independiente para admitir arquitecturas de protocolo Modbus RTU o Modbus ASCII.
Ajustes de modo flexibles: Admite modos operativos de maestro Modbus o esclavo Modbus por puerto, lo que permite consultar sensores simultáneamente y proporcionar datos a múltiples hosts.
Alto rendimiento de datos: Gestiona hasta 1440 bytes de datos de entrada cíclicos y 1440 bytes de datos de salida cíclicos para la adquisición de telemetría a gran escala.
Integración de datos acíclicos: Admite intercambios de datos cíclicos en tiempo real (RT) y acíclicos para transmitir sin problemas parámetros de diagnóstico y acíclicos.
Aislamiento eléctrico: El puerto Ethernet integrado ofrece un aislamiento de 1500 Vrms para proteger la lógica de procesamiento interna contra sobretensiones eléctricas y bucles de tierra.
Resiliencia ante tormentas de broadcast: Protegido contra problemas de tráfico de red industrial mediante límites dinámicos de tormentas de broadcast de hasta 5000 tramas ARP por segundo.

Aplicaciones

Telemetría de subestaciones: Conexión de analizadores de calidad de energía, medidores multifunción y relés de protección basados en Modbus a un PLC PROFINET central.
Integración de skids de proceso: Conexión de computadores de caudal Modbus heredados, colectores de válvulas y controladores de temperatura con plataformas DCS modernas.
Monitoreo de infraestructura: Interconexión de controladores de bombas remotos, sistemas de detección de gases y variadores de frecuencia mediante líneas serie con redes de control municipales de agua o de petróleo y gas.

Especificaciones técnicas

Parámetro	Valor / Especificación
Fabricante	ProSoft Technology
Referencia del modelo	PLX31-PND-MBS4
Capacidad de E/S PROFINET	1440 bytes de entrada, 1440 bytes de salida
Tipo de controlador PROFINET	Dispositivo de clase A
Número de puertos serie	4 puertos aislados
Listas de comandos Modbus	Hasta 100 comandos por puerto maestro (códigos de función configurables)
Tensión de alimentación nominal	24 VCC (límites permitidos de 10 a 36 VCC)
Consumo de corriente	300 mA a 24 VCC nominales (610 mA máximo)
Temperatura de funcionamiento	-25 °C a 70 °C (-13 °F a 158 °F)
Temperatura de almacenamiento	-40 °C a 80 °C (-40 °F a 176 °F)
Humedad relativa	5% a 95% de humedad relativa sin condensación
Aislamiento de Ethernet	1500 Vrms, 50 a 60 Hz durante 60 segundos (IEC 60950)
Dimensiones mecánicas	13.67 x 5.05 x 11.13 cm (Al x An x Pr)
Peso de envío	1.50 kg

Conexiones e interfaces

Puerto / Terminal	Tipo de conector	Asignación de señales
Puerto Ethernet	RJ45	Red / configuración PROFINET; 10/100 Mbps Base-TX
Puertos seriales 1 - 4	DB9 macho (con adaptadores de terminales)	Modos configurables RS-232, RS-422 o RS-485
Entrada de alimentación	Bloque de terminales de tornillo J180 de 3 pines	Positivo (V+), Negativo (V-), Tierra de protección (GND)

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

Esta unidad reemplaza los sistemas de múltiples pasarelas más antiguos que requerían módulos de interfaz PROFINET a Modbus RTU independientes. Al combinar cuatro puertos seriales distintos en una sola dirección IP, reduce el número de nodos PROFINET y simplifica las configuraciones de hardware del PLC. Tenga en cuenta que los archivos de configuración antiguos de los modelos de un solo puerto deben tener sus asignaciones de registros desplazadas correctamente para utilizar la estructura de memoria de 4 puertos sin solapamientos.

Problemas de las aplicaciones y notas de ingeniería

Un problema común ocurre al configurar varios comandos de maestro Modbus. Si un dispositivo esclavo se desconecta, el ciclo de sondeo Modbus puede experimentar tiempos de espera prolongados, lo que ralentiza las velocidades de actualización en todo ese puerto. Configure con precisión los tiempos de espera y los parámetros de reintento de Modbus en ProSoft Configuration Builder (PCB) para evitar tasas de actualización de red lentas.

Consejos de puesta en servicio y cableado

Al utilizar configuraciones multidrop RS-485, recuerde terminar el bus físico. Use los adaptadores DB9 a terminal de tornillo suministrados para instalar resistencias de terminación de 120 ohmios entre las líneas TX/RX+ y TX/RX- al final de cada segmento serial físico. Mantenga la referencia de tierra de señal conectada a tierra en un único punto para evitar ruido destructivo por bucles de tierra.

Directrices de instalación

ADVERTENCIA CRÍTICA: Antes de intentar instalar, realizar el mantenimiento o cablear los terminales del hardware, asegúrese de que todas las fuentes de alimentación de entrada de 24 VDC estén completamente desconectadas. No seguir los procedimientos industriales de bloqueo y etiquetado puede provocar daños en los terminales, bloqueo de la lógica o interrupciones de la red de control.

1

Monte firmemente el módulo en un riel DIN de 35mm con la orientación correcta, asegurando una separación de aire adecuada alrededor de las ranuras de ventilación.

2

Conecte el cable de puesta a tierra de protección al terminal de tierra designado y, a continuación, conecte la fuente de alimentación de 24 VDC mediante el conector J180.

3

Inserte el cable Ethernet CAT5e/CAT6 en el puerto RJ45 aislado y conecte las líneas seriales a los conectores seriales DB9 mediante cableado blindado.

4

Encienda el sistema, inicie ProSoft Configuration Builder para definir la configuración de red y asigne tablas de registros para su controlador maestro PROFINET.

Preguntas frecuentes

¿Cuál es la capacidad máxima de carga útil de datos cíclicos compatible con el PLX31-PND-MBS4?

Esta pasarela admite hasta 1440 bytes de datos de entrada y 1440 bytes de datos de salida para intercambios cíclicos de datos en tiempo real (RT) como dispositivo PROFINET Clase A.

¿Puedo configurar cada uno de los cuatro puertos serie de forma independiente?

Sí. Cada puerto serie funciona de forma independiente y puede configurarse como maestro o esclavo Modbus RTU/ASCII, con velocidades de transmisión, tiempos de espera y tablas de comandos personalizados.

¿Cuáles son los requisitos de alimentación de esta pasarela?

La pasarela funciona con una fuente de alimentación nominal de 24 VCC, pero tolera tensiones de entrada de entre 10 y 36 VCC. El consumo de corriente típico es de 300 mA a 24 VCC.

¿Este módulo es compatible con la comunicación serie RS-232 y RS-485?

Sí. Los cuatro puertos serie pueden cablearse individualmente para admitir interfaces de comunicación RS-232, RS-422 o RS-485 de 2 o 4 hilos.
