Descripción

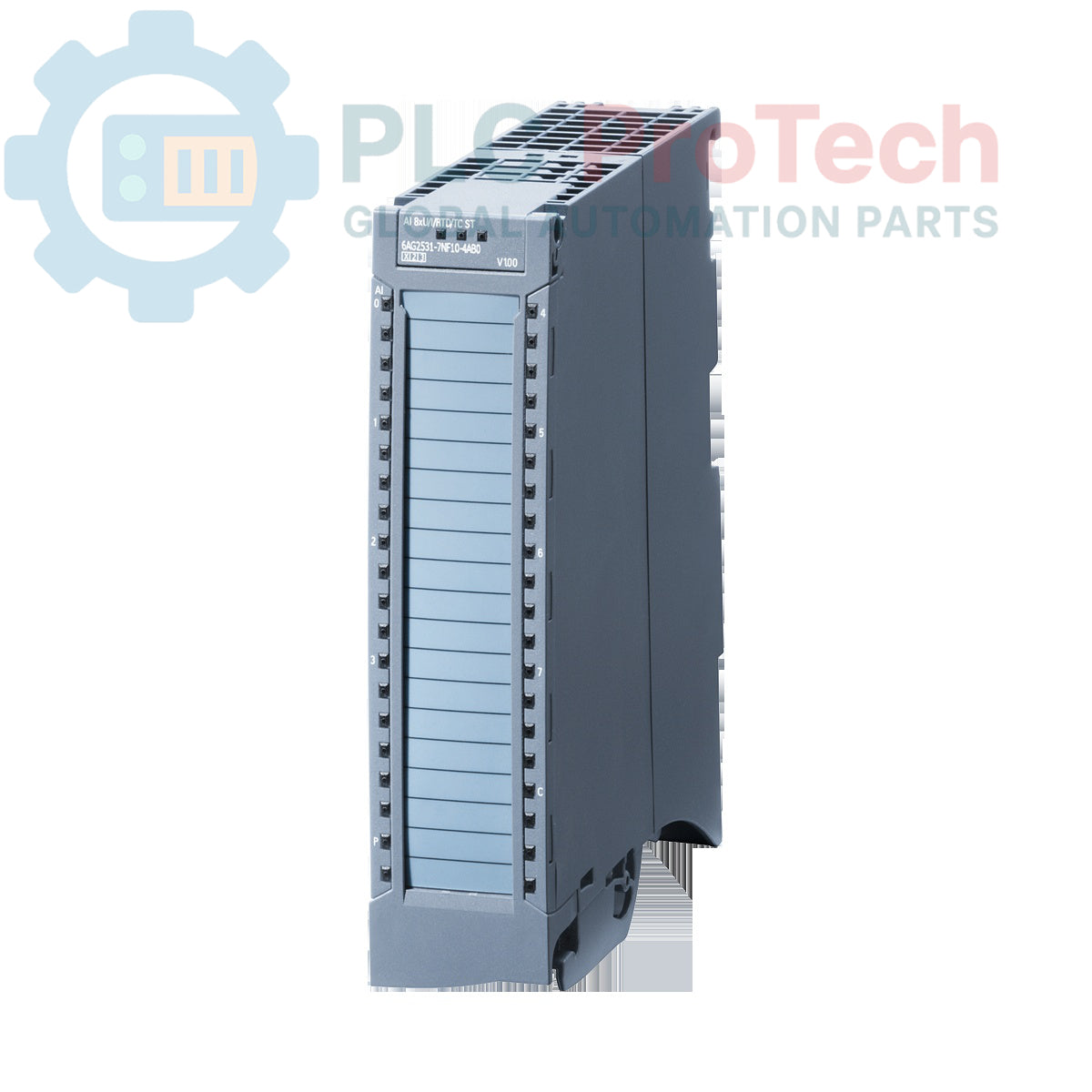

El 6AG2531-7NF10-4AB0 es un módulo de entradas analógicas SIPLUS S7-1500 (AI 8xU/I HS) diseñado para funcionar en entornos industriales exigentes. Basado en el modelo estándar 6ES7531-7NF10-0AB0, este módulo cuenta con un recubrimiento conformado que le permite funcionar en un rango de temperatura ampliado de -40 °C a +70 °C (clase OT4), con capacidad para soportar +85 °C durante hasta 10 minutos (ST1/2). Proporciona un procesamiento de señales analógicas de alta velocidad, con una resolución de 16 bits y una precisión del 0,3 %. El módulo cuenta con 8 canales configurados en un único grupo de 8, admite una tensión de modo común de 10 V e incluye diagnósticos integrados e interrupciones de hardware. La unidad se suministra con un elemento de alimentación, un soporte de apantallamiento y un terminal de pantalla para una instalación robusta.

Características

• Tipo de módulo: Entrada analógica (AI) para S7-1500
• Canales: 8 entradas (organizadas en grupos de 8)
• Resolución: 16 bits
• Precisión: 0,3 %
• Velocidad: Procesamiento de alta velocidad (HS), interrupciones de hardware de 0,0625 ms
• Protección ambiental: Recubrimiento conformado para condiciones exigentes
• Temperatura de funcionamiento: De -40 °C a +70 °C (hasta +85 °C durante 10 min)
• Tensión de modo común: 10 V
• Accesorios incluidos: Elemento de alimentación, soporte de apantallamiento y terminal de pantalla

Aplicaciones

• Entornos industriales exigentes que requieren adquisición de datos de alta velocidad
• Procesamiento químico y petroquímico
• Sistemas de control de infraestructuras y transporte
• Armarios de automatización exteriores o sin climatización
• Supervisión de señales de sensores de alta precisión

Especificaciones técnicas

Directrices de instalación

• Entorno: Asegúrese de que la temperatura ambiente no supere el rango especificado (de -40 °C a +70 °C), teniendo en cuenta la protección del recubrimiento conformado contra la condensación y los gases corrosivos.
• Montaje: Instale el módulo en un perfil de montaje estándar S7-1500. Asegúrese de que quede correctamente asentado en el bus posterior.
• Apantallamiento: Utilice el soporte de apantallamiento y el terminal de pantalla suministrados para conectar eficazmente a tierra los cables de señales analógicas y reducir el impacto de las interferencias electromagnéticas (EMI).
• Cableado: Conecte los cables de señal según la configuración interna de grupos de canales (grupos de 8). Asegúrese de que el elemento de alimentación esté correctamente conectado para la distribución de energía.
• Interrupciones: Configure las interrupciones de hardware en el proyecto de la CPU para utilizar la capacidad de respuesta de alta velocidad (0,0625 ms).
