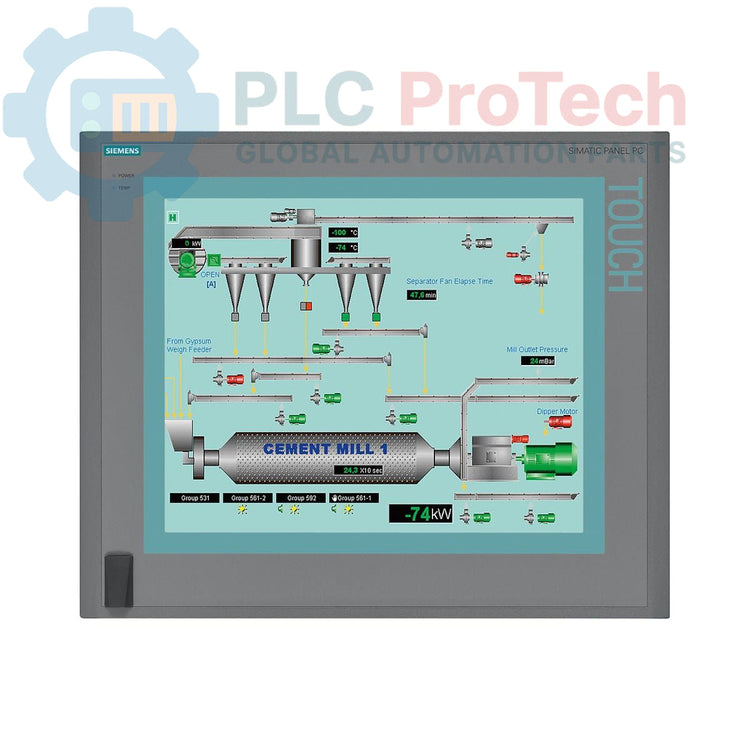

Siemens 6AV7894-0BD60-1AB0 SIMATIC HMI IPC677C Panel PC

Descripción

El 6AV7894-0BD60-1AB0 de Siemens es un SIMATIC HMI IPC677C Panel PC diseñado para aplicaciones industriales de interfaz hombre-máquina (HMI). Esta unidad cuenta con una pantalla táctil de 19 pulgadas con una resolución de 1280x1024 píxeles e incluye una interfaz USB frontal para facilitar el acceso. Internamente, está equipada con un procesador Core i3-330E (2 núcleos/4 hilos, 2,13 GHz, con HT, VT y 3 MB de caché), 4 GB de memoria RAM DDR3 1066 DIMM ECC y un disco duro SATA de 250 GB. Para el almacenamiento y la recuperación de datos, incluye una unidad DVD+-R+-RW y un controlador RAID integrado. La conectividad se proporciona mediante dos puertos Ethernet de 10/100/1000 Mbit/s, cuatro puertos USB V2.0 y un puerto serie (COM1). El sistema también incorpora funciones esenciales de supervisión industrial, como la supervisión del watchdog, la temperatura y los ventiladores. Funciona con una fuente de alimentación de 110/230 V CA compatible con NAMUR e incluye un cable de alimentación europeo. La unidad viene preinstalada con Windows XP Professional SP3 MUI (interfaz multiusuario), compatible con los idiomas alemán, inglés, francés, español e italiano.

Características

• Pantalla táctil de 19 pulgadas con resolución de 1280x1024
• Procesador Core i3-330E integrado (2C/4T, 2,13 GHz)
• 4 GB de memoria RAM DDR3 1066 DIMM ECC
• Disco duro SATA de 250 GB y unidad DVD+-R+-RW
• Controlador RAID integrado para la redundancia de datos
• Dos interfaces Ethernet de 10/100/1000 Mbit/s
• Varios puertos USB V2.0 (4 en la parte posterior y 1 en la parte frontal) y 1 puerto serie (COM1)
• Funciones de supervisión del watchdog, la temperatura y los ventiladores
• Dos ranuras de expansión PCI libres
• Preinstalado con Windows XP Professional SP3 MUI
• Fuente de alimentación de 110/230 V CA con compatibilidad con NAMUR

Aplicaciones

El Panel PC Siemens SIMATIC HMI IPC677C es adecuado para una amplia gama de aplicaciones de automatización industrial, entre ellas:

• Paneles de operación y control de máquinas
• Visualización y supervisión de procesos en plantas de fabricación
• Sistemas de adquisición y registro de datos
• Sistemas de supervisión, control y adquisición de datos (SCADA)
• Automatización de edificios y gestión de instalaciones
• Sistemas de logística y manipulación de materiales

Especificaciones técnicas

Conexiones / interfaces

Directrices de instalación

1. La seguridad es lo primero: Asegúrese de que toda la instalación esté sin tensión antes de comenzar cualquier trabajo.
2. Montaje: Monte firmemente el Panel PC en una envolvente industrial o armario de control adecuado, asegurando espacio suficiente para la ventilación y el tendido de cables.
3. Conexión de alimentación: Conecte el cable de alimentación de 110/230 V CA al terminal de entrada de alimentación designado. Asegúrese de realizar una correcta puesta a tierra para evitar riesgos eléctricos e interferencias.
4. Conexiones de red: Conecte los cables Ethernet a los puertos de 10/100/1000 Mbit/s para la comunicación de red. Utilice cables apantallados en entornos industriales con mucho ruido.
5. Conexiones de periféricos: Conecte los dispositivos USB (por ejemplo, teclado y ratón) a los puertos USB disponibles. Utilice el USB frontal para un acceso frecuente. Conecte los dispositivos serie al puerto COM1 según sea necesario.
6. Consideraciones ambientales: Asegúrese de que el entorno de funcionamiento cumpla los rangos de temperatura y humedad especificados para equipos PC industriales, a fin de mantener un rendimiento y una vida útil óptimos.
7. Ventilación: No obstruya las aberturas de ventilación del Panel PC para permitir un flujo de aire adecuado y evitar el sobrecalentamiento, especialmente debido a la función de monitorización del ventilador.
8. Inicio del sistema: Después de realizar y verificar todas las conexiones, restablezca la alimentación del sistema y permita que el Panel PC se inicie.
