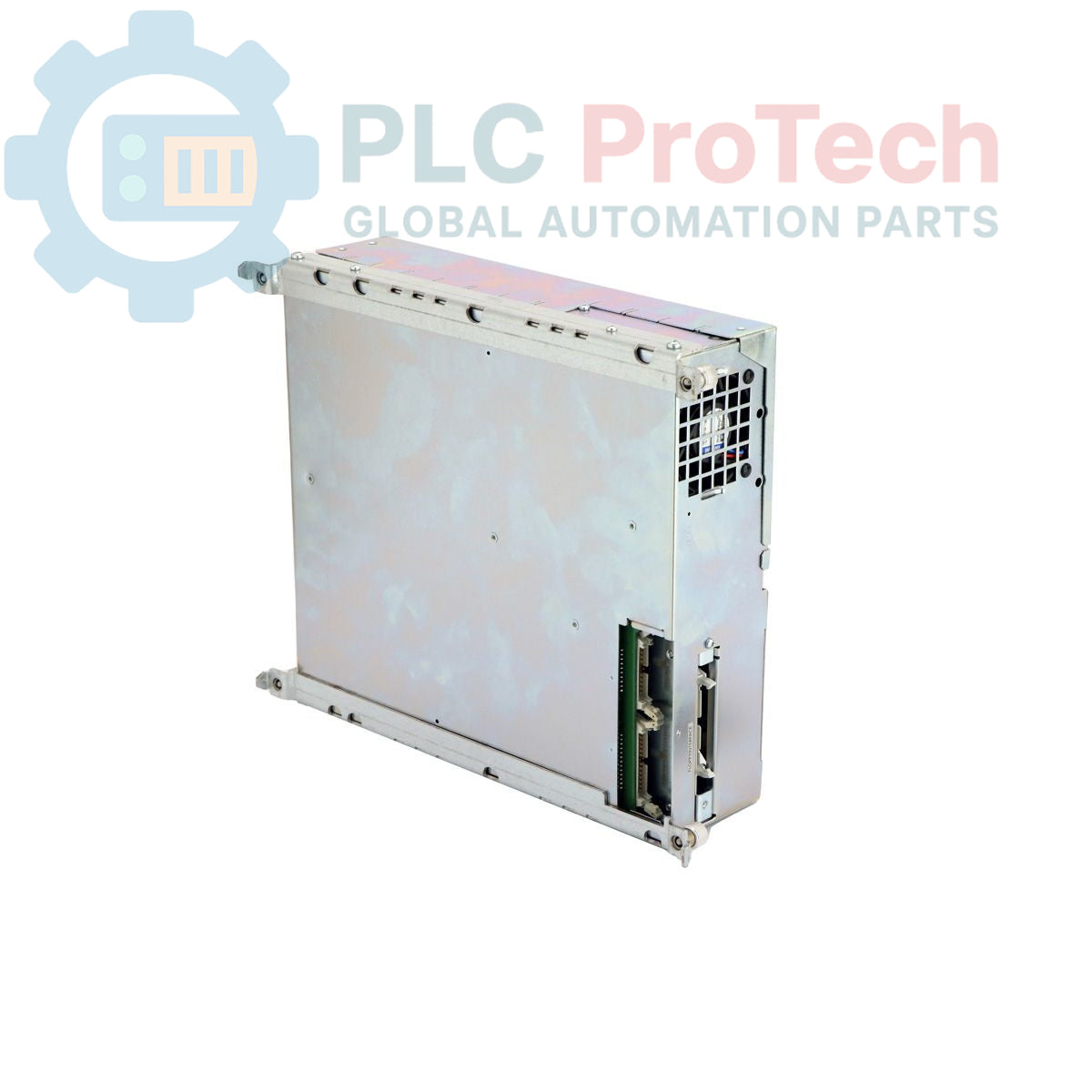

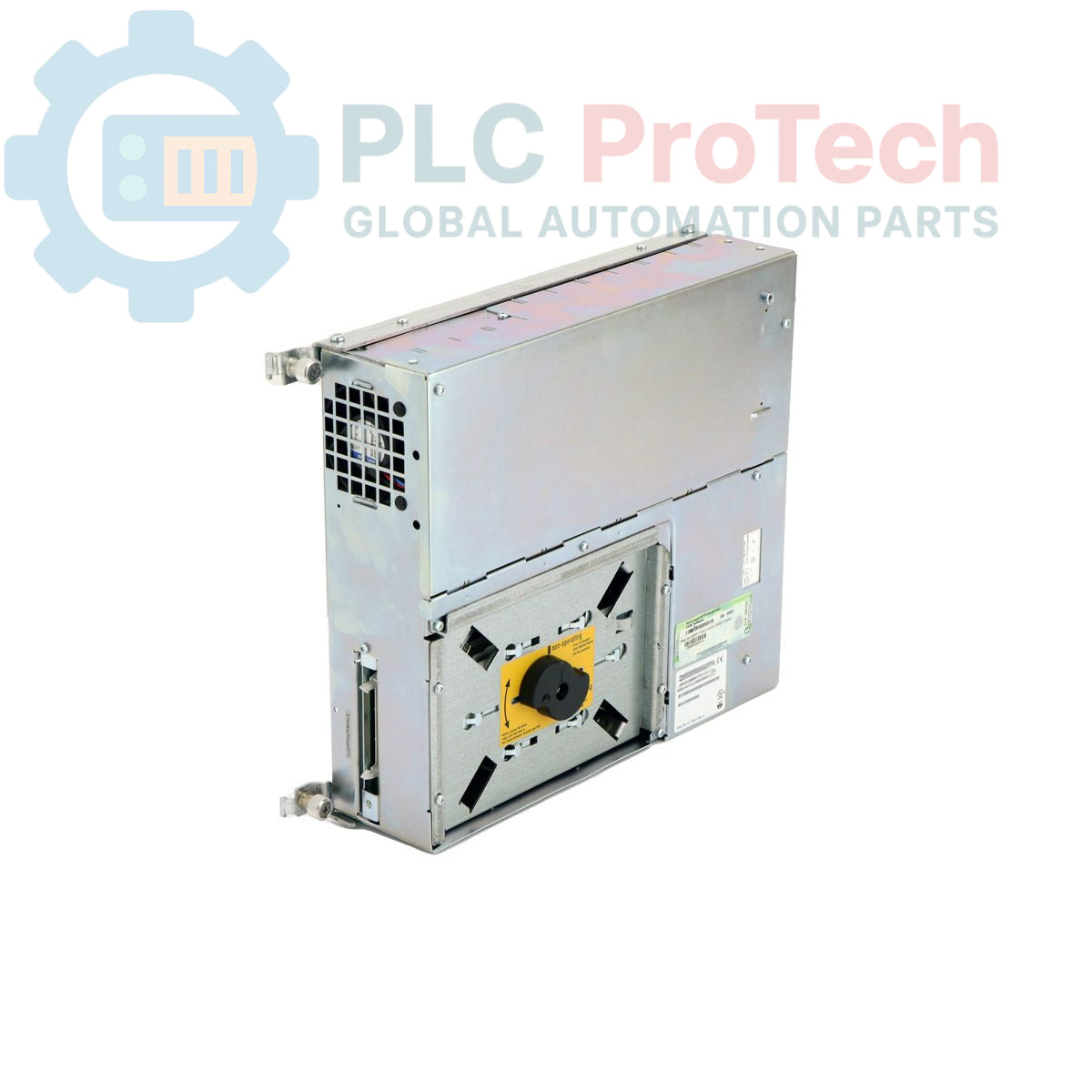

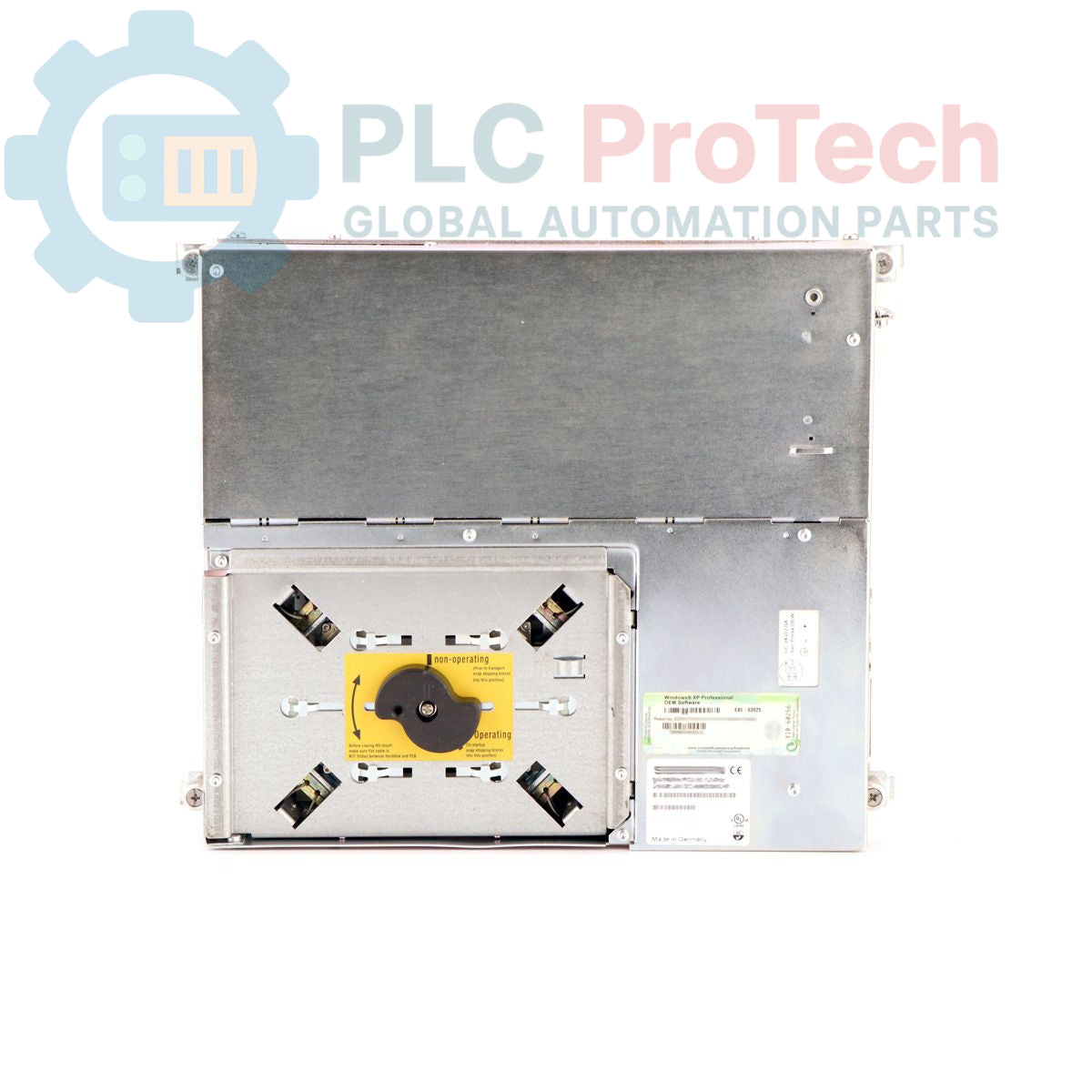

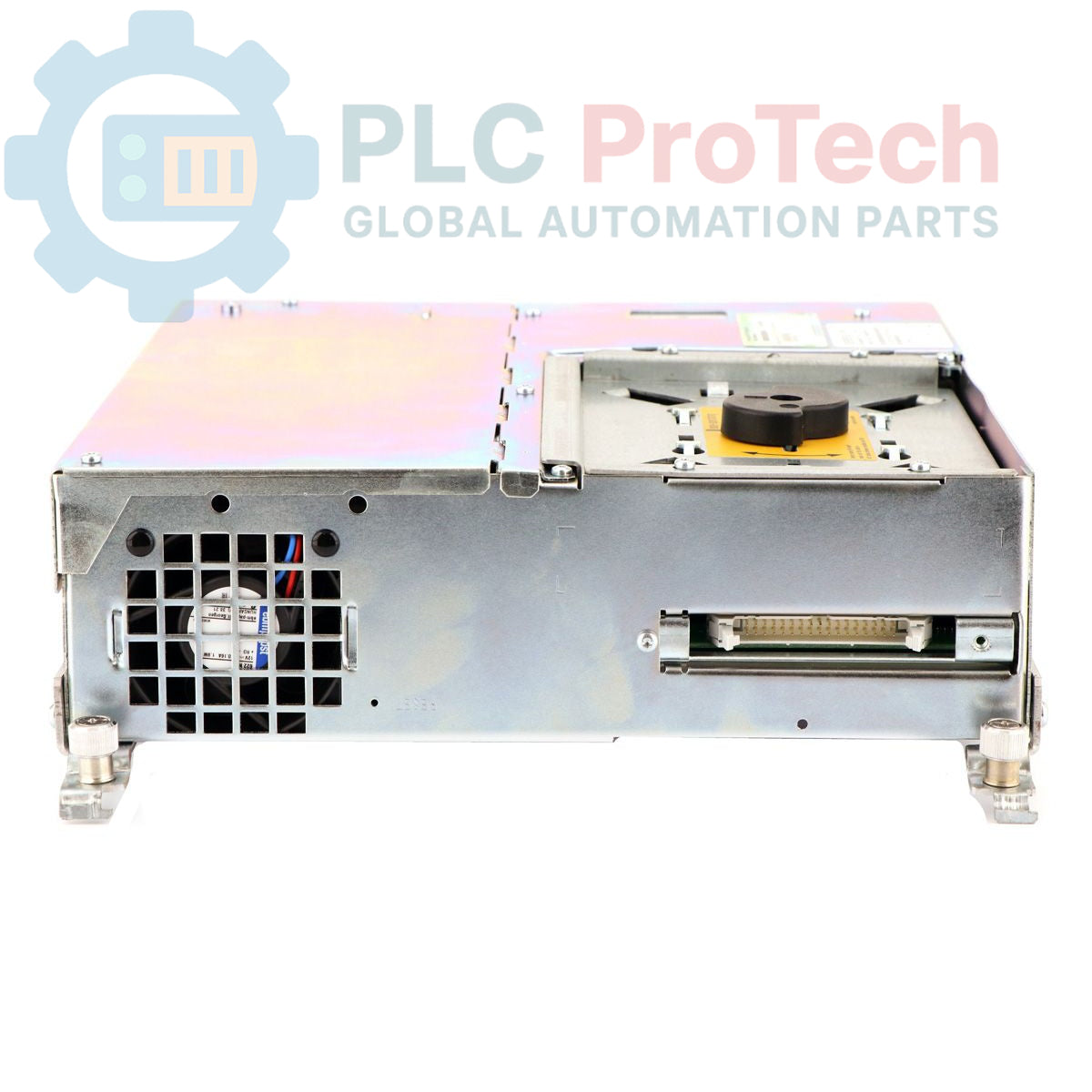

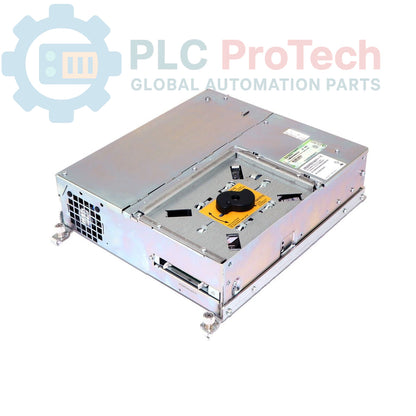

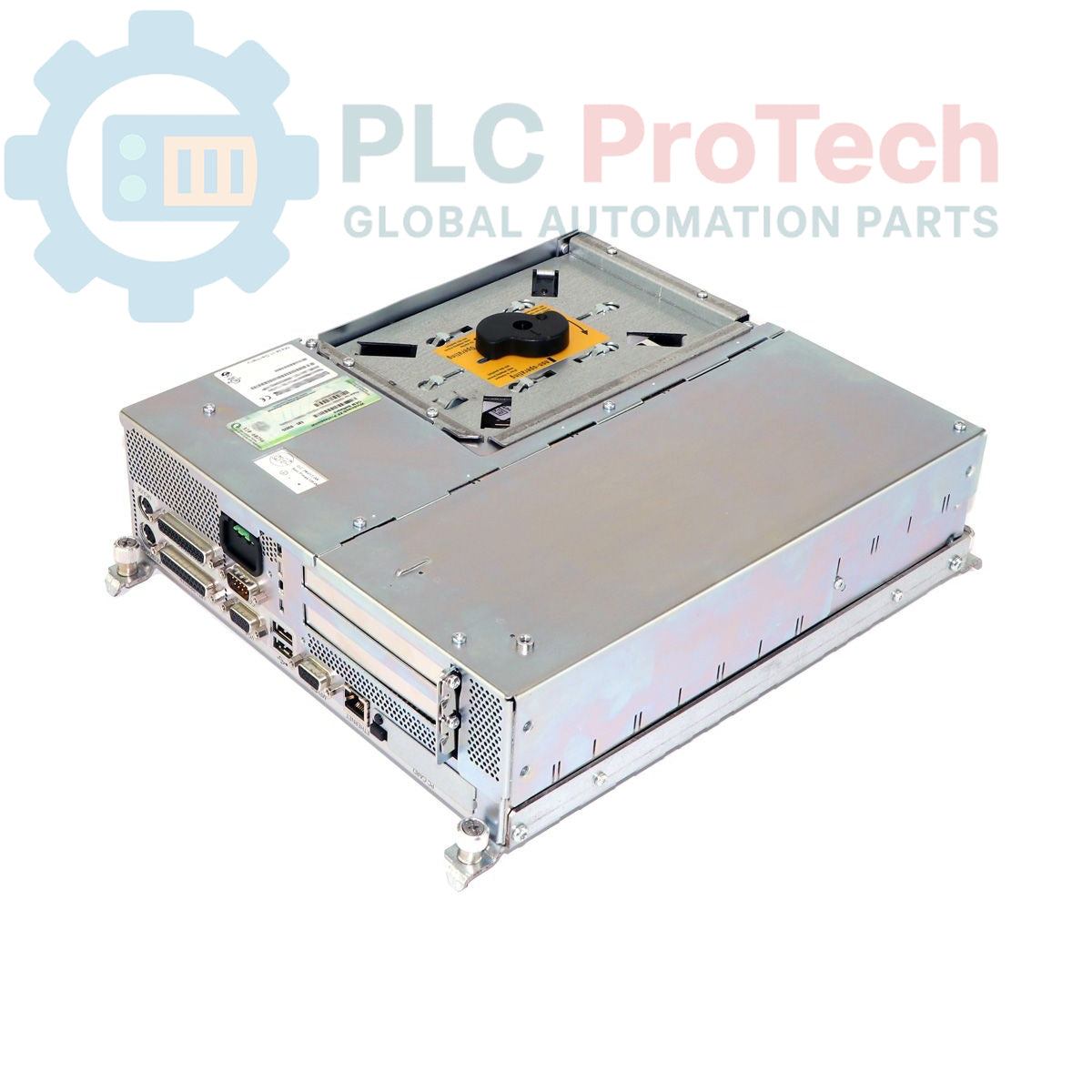

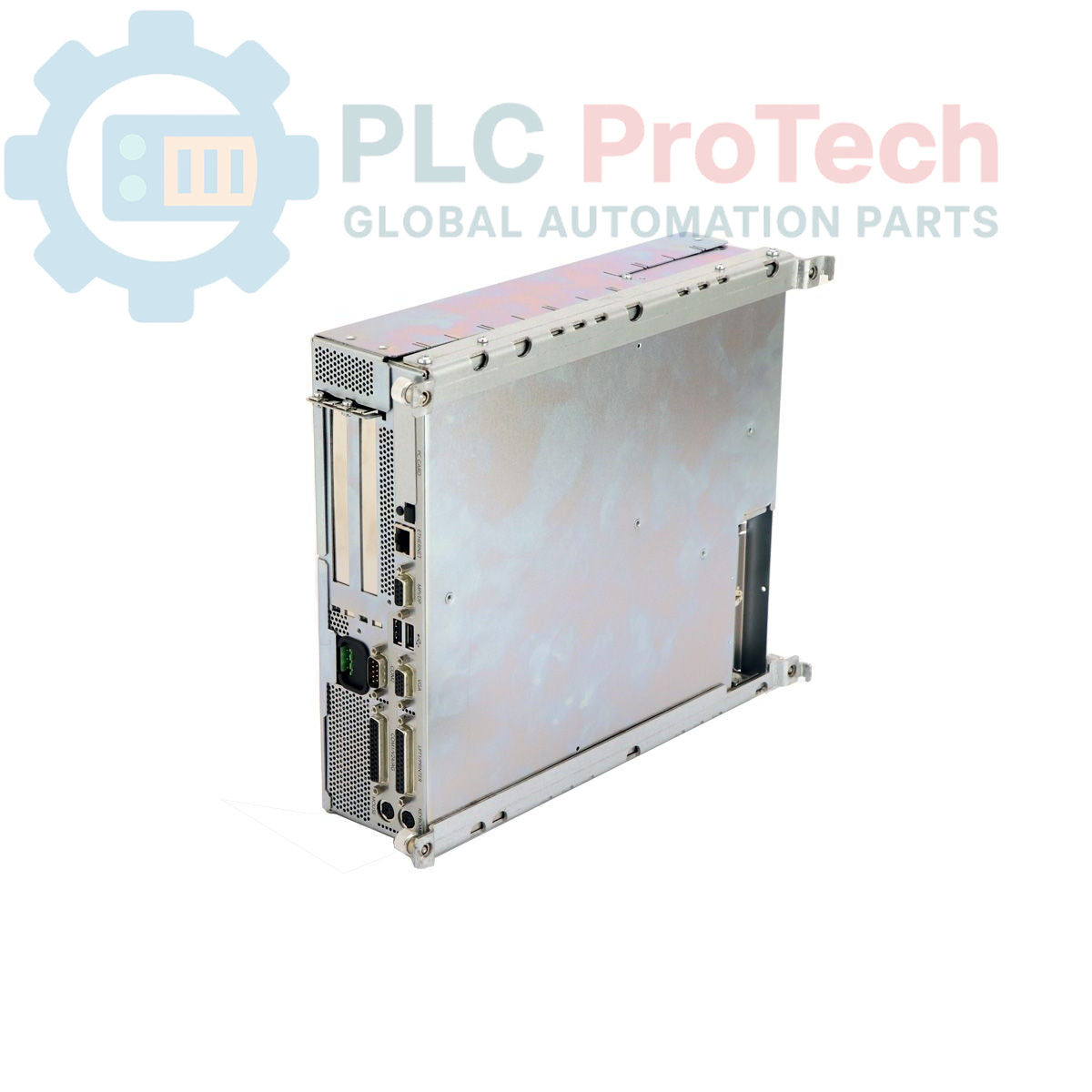

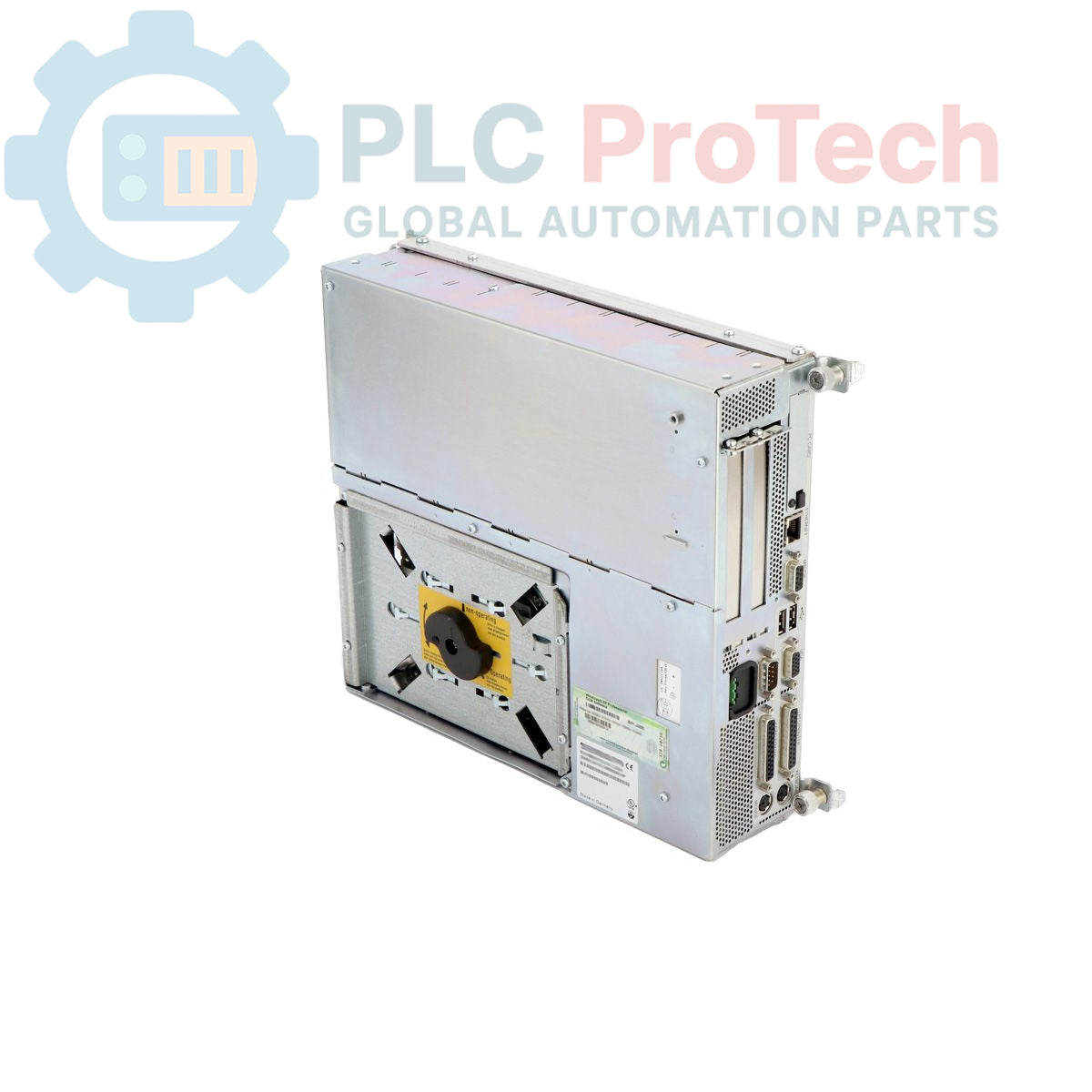

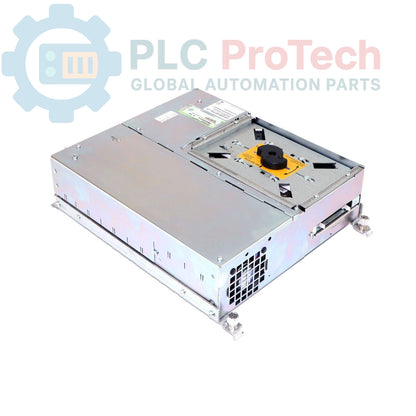

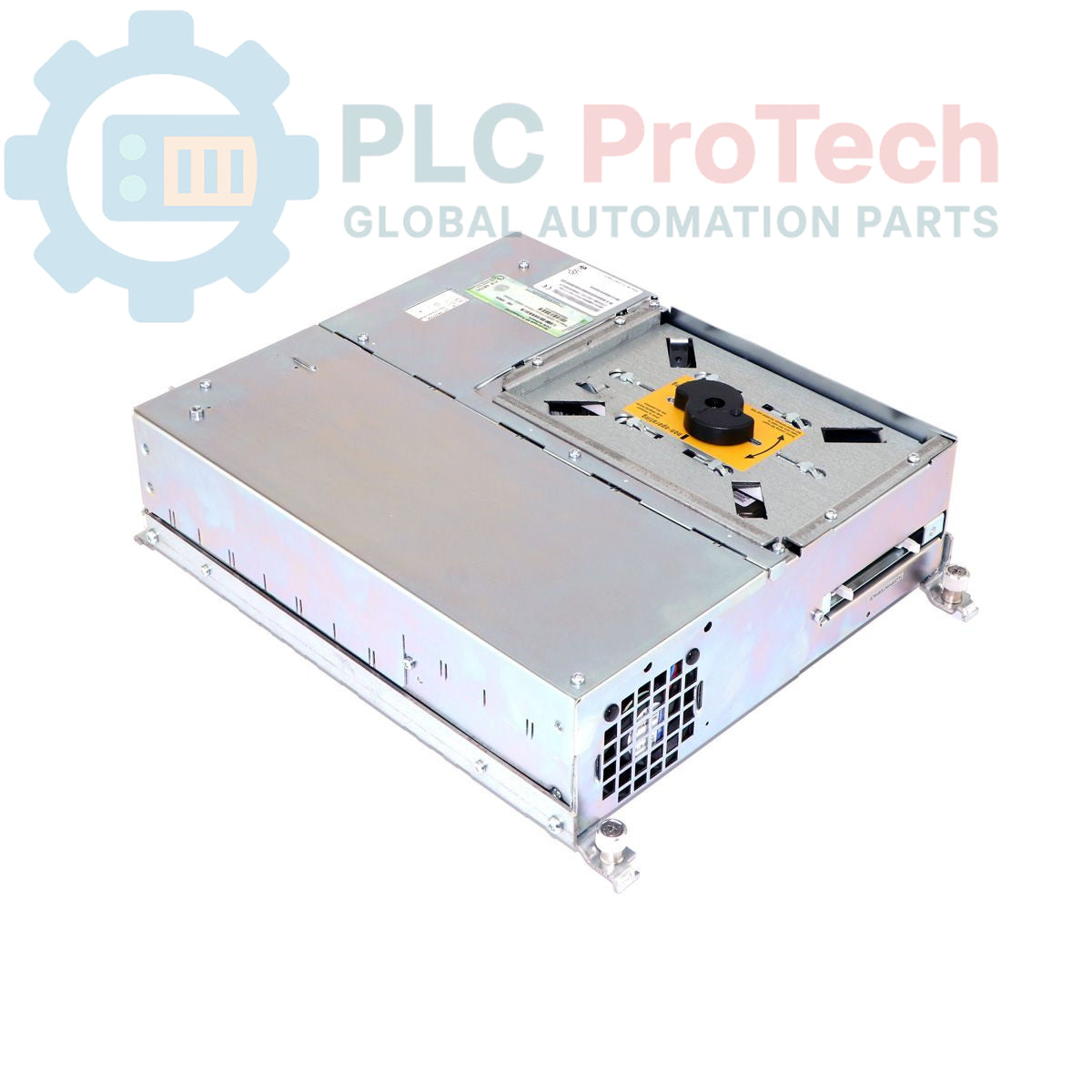

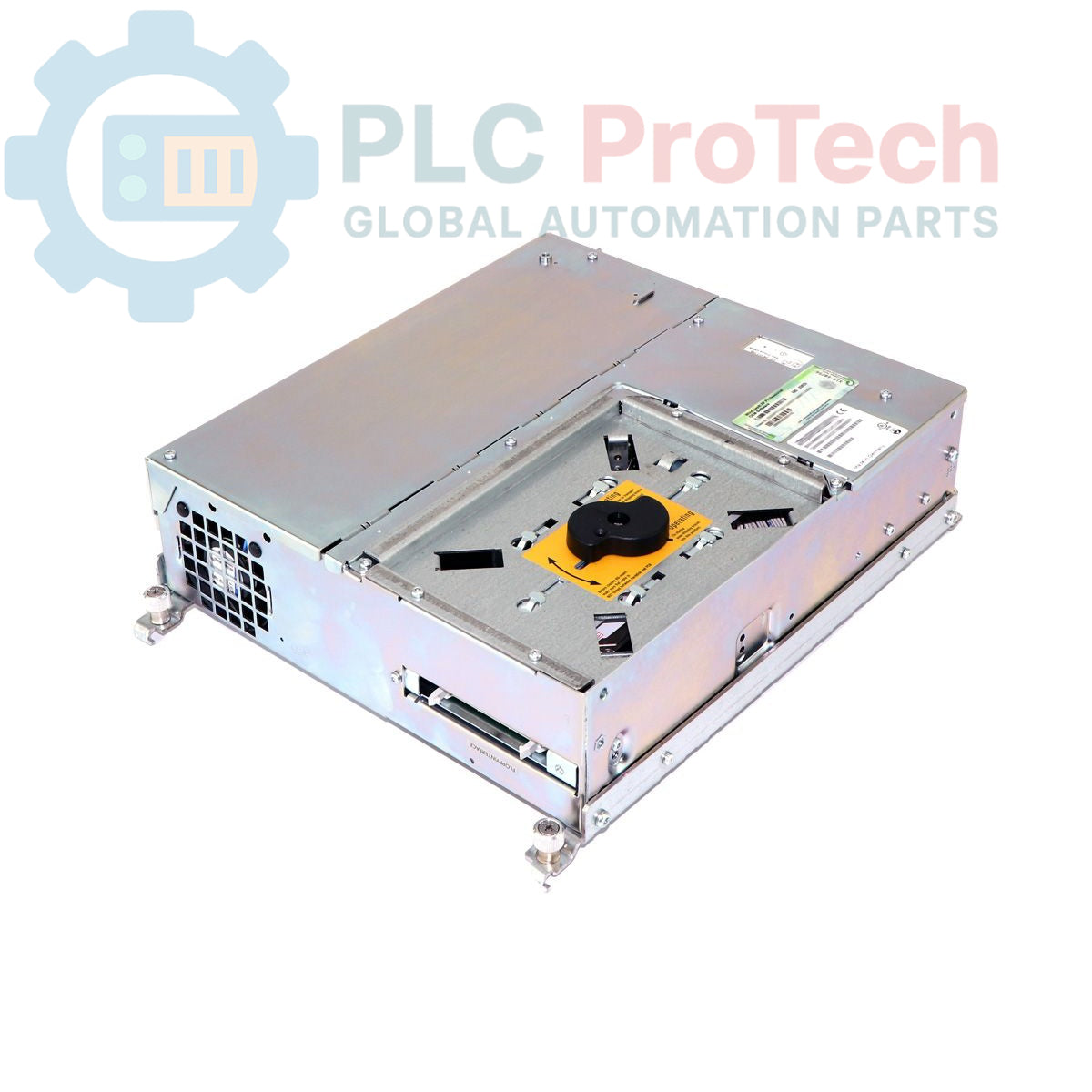

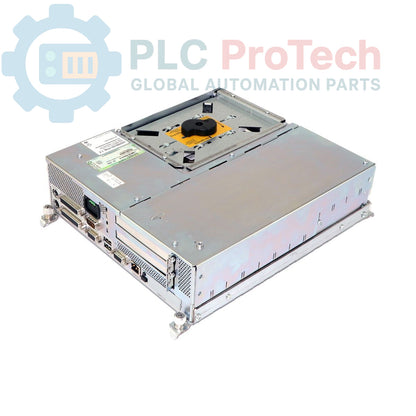

Siemens 6ES7647-5EM23-7CX0 SIMATIC Box PC 620 PC industrial

Descripción

El Siemens 6ES7647-5EM23-7CX0 SIMATIC Box PC 620 es un ordenador industrial compacto diseñado para entornos industriales exigentes donde la fiabilidad y el rendimiento constante son fundamentales. Esta unidad incorpora una tarjeta gráfica AGP integrada, configurable con 8, 16 o 32 MB de memoria, que ofrece opciones de visualización flexibles para diversas aplicaciones de control y monitorización. Para el almacenamiento de datos, incluye dos discos duros de 40 GB (2,5") y una unidad DVD-ROM. El procesador Intel Celeron integrado de 1,2 GHz, complementado con una caché SLC de 256 KB, proporciona una potencia informática fiable para procesos de producción complejos.

El 6ES7647-5EM23-7CX0 ofrece amplias opciones de conectividad, incluida una interfaz Ethernet de 10/100 Mbit/s mediante un puerto RJ45, dos puertos USB y compatibilidad con PCMCIA Tipo 3 para tarjetas de expansión. Para una mayor integración de hardware, el sistema proporciona una ranura PCI libre y una ranura ISA/PCI compartida. Las funciones de grado industrial, como el temporizador watchdog integrado y la monitorización de temperatura, mejoran la estabilidad del sistema y la seguridad operativa. La unidad funciona con una fuente de alimentación industrial de 24 V CC y un consumo de 105 VA, lo que garantiza la compatibilidad con las infraestructuras eléctricas estándar de las fábricas. El 6ES7647-5EM23-7CX0 se entrega con Windows NT 4.0 Workstation (inglés, Service Pack 5) preinstalado, compatible con entornos de software heredados esenciales en muchas operaciones de fabricación.

Características

• Gráficos AGP integrados (8/16/32 MB configurables)
• Ethernet de 10/100 Mbit/s (RJ45)
• Ranura para tarjeta PC (PCMCIA Tipo 3)
• Temporizador watchdog integrado
• Monitorización de temperatura
• 2 puertos USB
• 1 ranura PCI libre, 1 ranura ISA/PCI compartida
• Procesador Intel Celeron de 1,2 GHz con caché SLC de 256 KB
• Interfaz PROFIBUS/MPI de 12 Mbit/s
• Interfaz TTY
• 2 discos duros de 40 GB (2,5")
• Unidad DVD-ROM
• 256 MB de RAM SDRAM-133
• Fuente de alimentación industrial de 24 V CC, 105 VA
• Windows NT 4.0 Workstation preinstalado (inglés, SP5)

Aplicaciones

El Siemens 6ES7647-5EM23-7CX0 es adecuado para su implementación en entornos de automatización industrial, control de procesos y fabricación. Funciona como un PC industrial robusto para operaciones críticas de líneas de producción, aplicaciones HMI, adquisición de datos y tareas de control que requieren una plataforma informática estable y fiable. Su compatibilidad con Windows NT 4.0 Workstation lo hace ideal para integrarse en sistemas existentes que dependen de entornos de software heredados.

Especificaciones técnicas

Directrices de instalación

1. Desconexión del sistema: Asegúrese de que toda la alimentación del área de instalación y de los equipos asociados esté completamente desconectada y bloqueada antes de comenzar la instalación.
2. Montaje: Fije el SIMATIC Box PC 620 en una carcasa industrial o armario de control adecuados, asegurando una ventilación suficiente y espacio libre para el tendido de cables y el acceso para el mantenimiento.
3. Conexión de alimentación: Conecte la fuente de alimentación de 24 V CC a los terminales designados, respetando la polaridad correcta. Verifique que la fuente de alimentación pueda proporcionar los 105 VA requeridos.
4. Puesta a tierra: Establezca una conexión adecuada a tierra de protección (PE) con el chasis del Box PC para garantizar la seguridad eléctrica y minimizar las interferencias electromagnéticas.
5. Conexión de red: Conecte el cable Ethernet al puerto RJ45 para la comunicación de red. Asegúrese de que el cable cumpla las normas industriales de robustez y blindaje si el entorno lo requiere.
6. Conexiones de periféricos: Conecte los dispositivos USB, PROFIBUS/MPI, TTY y las tarjetas PCMCIA o de las ranuras de expansión que sean necesarias para la aplicación. Tienda los cables de modo que se eviten tensiones e interferencias.
7. Verificación del sistema: Después de la instalación, vuelva a energizar el sistema y verifique su correcto funcionamiento, incluido el arranque de Windows NT 4.0 Workstation y la funcionalidad de todos los periféricos e interfaces conectados.
